Buzzer Arduino bywa jednym z najprostszych elementów, który pozwala dodać do projektu sygnał dźwiękowy bez komplikowania elektroniki. W praktyce taki mały element potrafi sygnalizować start układu, ostrzegać o błędzie albo potwierdzać kliknięcie przycisku, ale najwięcej kłopotów sprawia nie sam dźwięk, tylko dobór właściwego typu i sposób sterowania. W tym tekście pokazuję, jak rozpoznać element, jak go podłączyć, jak napisać prosty kod i kiedy lepiej sięgnąć po gotowy moduł zamiast „gołego” buzzera.
Co warto wiedzieć, zanim podłączysz buzzer do Arduino
- Do prostych alarmów zwykle wystarczy buzzer aktywny, a do melodii i różnych wysokości dźwięku lepszy jest pasywny piezoelement.
- W dokumentacji Arduino funkcja
tone()generuje falę prostokątną o zadanej częstotliwości, anoTone()ją zatrzymuje. - Jeśli element wymaga większego prądu lub wyższego napięcia niż daje pin, użyj tranzystora albo gotowego modułu.
- Najczęstsza pomyłka to sterowanie złym typem buzzera albo mylenie logiki 3.3 V z 5 V.
- W szczelnej obudowie dźwięk bywa wyraźnie cichszy, więc mechanika ma znaczenie tak samo jak kod.
Czym jest buzzer w projektach z Arduino
W projektach z mikrokontrolerami i minikomputerami buzzer pełni rolę prostego interfejsu użytkownika. Dźwięk może potwierdzać naciśnięcie przycisku, sygnalizować przekroczenie progu temperatury, ostrzegać o błędzie albo oznaczać gotowość układu do pracy. Ja zwykle traktuję go jako szybki kanał feedbacku: nie zastępuje wyświetlacza, ale w wielu sytuacjach pozwala zrozumieć stan urządzenia bez patrzenia na ekran.
Najważniejsze jest to, że taki element nie służy do „ładnej muzyki” w sensie audiofilskim. Lepiej myśleć o nim jak o sygnalizatorze. Jeśli projekt ma tylko piszczeć przy alarmie albo wydawać krótki sygnał po starcie, to jest dobry wybór. Jeśli chcesz odtwarzać rozbudowane melodie, potrzebujesz już większej kontroli nad częstotliwością i czasem trwania dźwięku, a wtedy naturalnie przechodzisz do kolejnego pytania: jaki dokładnie model kupić lub wyjąć z zestawu.
Jak rozpoznać, z jakim typem masz do czynienia
W praktyce spotykam trzy warianty: buzzer aktywny, pasywny piezoelement i gotowy moduł z własną elektroniką. Różnica nie jest kosmetyczna, bo od niej zależy cały sposób sterowania. W materiałach Muraty dobrze widać ten podział: jeden typ ma wbudowany układ generujący dźwięk, drugi wymaga zewnętrznego sygnału sterującego.
| Typ | Jak go sterować | Co usłyszysz | Najlepsze zastosowanie |
|---|---|---|---|
| Aktywny | Stały stan wysoki lub zasilanie, zależnie od modułu | Jedną stałą częstotliwość | Alarm, sygnał ostrzegawczy, prosty beep |
| Pasywny | Sygnał o zadanej częstotliwości, zwykle tone()
|
Różne tony, czasem melodie | Interfejs użytkownika, proste melodie, testy audio |
| Moduł z własnym sterowaniem | I2C, GPIO lub dedykowany interfejs | Beepy, wzory, czasem melodie | Gdy chcesz mniej kabli i szybsze wdrożenie |
Jeśli mam w ręku element bez opisu, sprawdzam najpierw, czy reaguje na samo podanie napięcia. Gdy zaczyna wydawać stały dźwięk, zwykle jest aktywny. Gdy milczy, a dopiero po podaniu sygnału o odpowiedniej częstotliwości ożywa, mam do czynienia z wersją pasywną. To prosta diagnostyka, ale oszczędza najwięcej czasu.
Warto też pamiętać o napięciu zasilania. Coraz więcej płytek działa w logice 3.3 V, a klasyczny Arduino UNO używa 5 V. Taki szczegół nie decyduje tylko o głośności, ale czasem o tym, czy układ w ogóle zadziała stabilnie. To prowadzi bezpośrednio do podłączenia, bo tu najłatwiej popełnić kosztowny błąd.

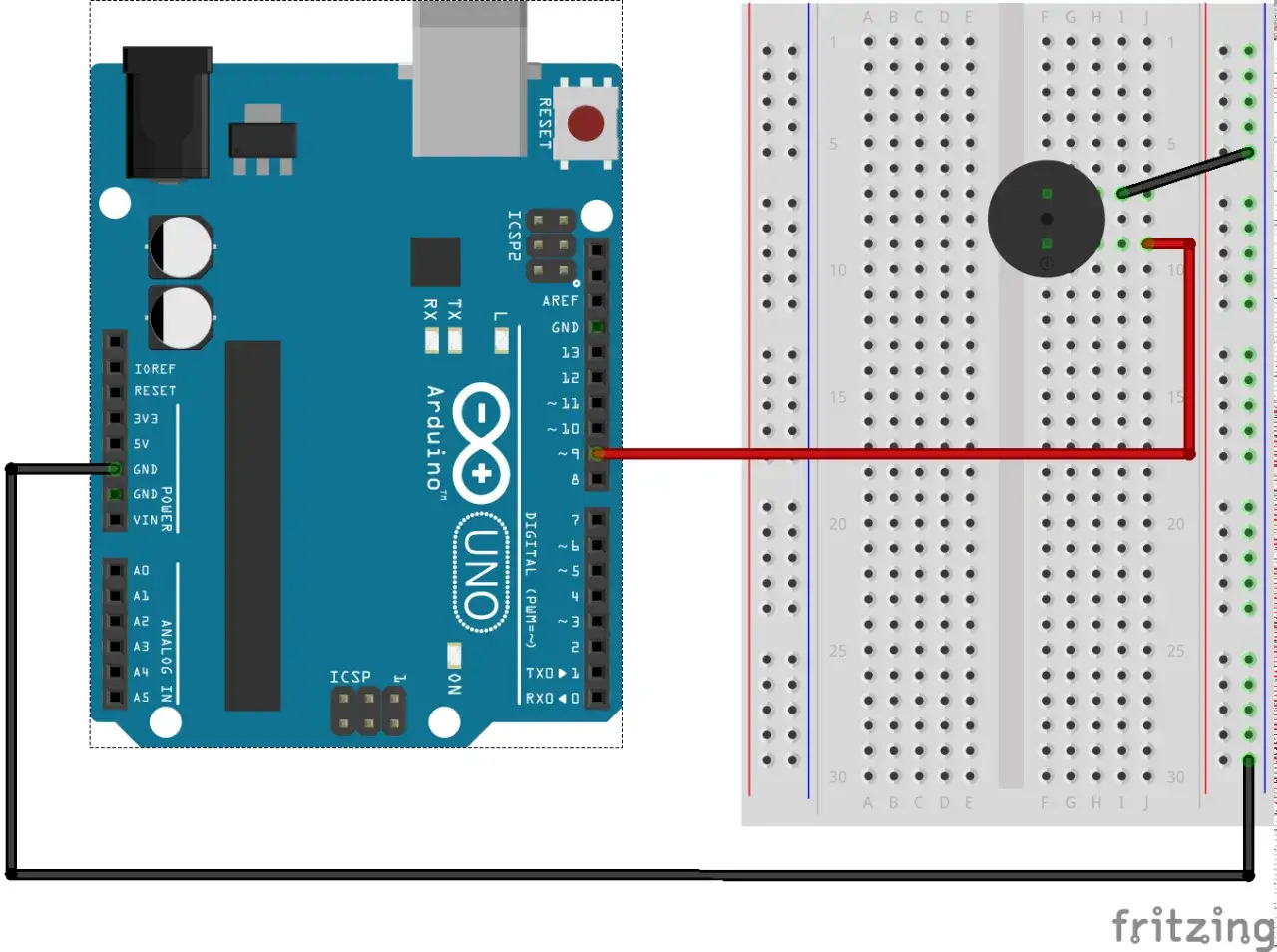

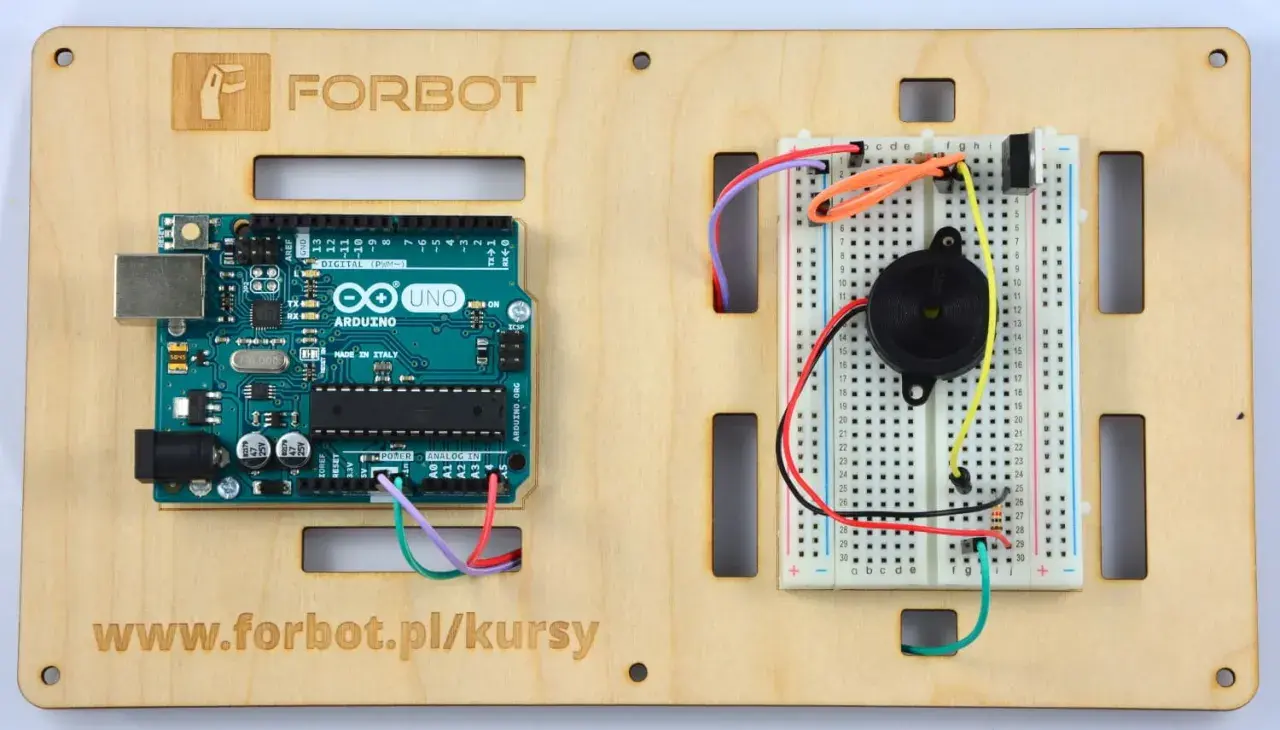

Jak podłączyć buzzer do płytki bez pomyłek
Podłączenie jest proste tylko wtedy, gdy wiesz, czy masz mały piezoelement, czy moduł wymagający osobnego zasilania. Dla prostego buzzera pasywnego zwykle wystarczą dwa przewody: sygnałowy i masa. W przypadku aktywnego modułu częściej dochodzi zasilanie, a czasem także osobny pin sterujący. Jeśli dokumentacja nie jest oczywista, ja zawsze zaczynam od schematu producenta, a dopiero później od intuicji.
- Połącz masę buzzera z GND płytki, bo bez wspólnej masy sygnał sterujący bywa bezwartościowy.
- Sprawdź, czy element wymaga 3.3 V czy 5 V, zanim podasz mu zasilanie.
- Jeśli moduł ma być głośniejszy albo działa na wyższym napięciu, użyj tranzystora lub MOSFET-a zamiast przeciążać pin mikrokontrolera.
- Na UNO często wybieram D8 lub D9, bo są wygodne do okablowania, ale sam numer pinu jest mniej ważny niż konsekwentne trzymanie się tego samego w kodzie.
- Nie zaklejaj otworu akustycznego i nie wciskaj buzzera w ciasną komorę bez testu, bo obudowa potrafi stłumić dźwięk bardziej niż sam kod.
Przy prostych projektach edukacyjnych często wystarczy bezpośrednie sterowanie z pinu, ale gdy w grę wchodzi dłuższa praca, większa głośność albo zasilanie z osobnego źródła, bezpieczniej rozdzielić sterowanie od zasilania. To szczególnie ważne w układach, w których obok buzzera pracują czujniki i komunikacja I2C, bo wtedy margines na bałagan w zasilaniu bardzo szybko się kończy.
Jak sterować dźwiękiem w kodzie
W dokumentacji Arduino funkcja tone() generuje falę prostokątną o zadanej częstotliwości i wypełnieniu 50 procent. To dokładnie to, czego potrzebuje pasywny piezoelement: nie stałe napięcie, tylko zmiana stanu z odpowiednią szybkością. Funkcja noTone() zatrzymuje sygnał, a jeśli podasz czas trwania, program nie musi czekać, aż dźwięk się skończy. Dodatkowo Arduino jasno zaznacza, że w danym momencie generowany jest tylko jeden ton.
const int buzzerPin = 8;
void setup() {
pinMode(buzzerPin, OUTPUT);
}
void loop() {
tone(buzzerPin, 1000, 200); // 1 kHz przez 200 ms
delay(500);
noTone(buzzerPin);
delay(500);
}Jeśli masz buzzer aktywny, sprawa wygląda prościej, ale też mniej elastycznie. W wielu modułach wystarczy stan wysoki i niski, bez tworzenia częstotliwości po stronie mikrokontrolera.
const int buzzerPin = 8;
void setup() {
pinMode(buzzerPin, OUTPUT);
}
void loop() {
digitalWrite(buzzerPin, HIGH);
delay(150);
digitalWrite(buzzerPin, LOW);
delay(850);
}Ja zwykle zaczynam od jednego krótkiego testu: 1 kHz na pasywnym elemencie albo krótki impuls na aktywnym. Jeśli to działa, dopiero potem dodaję dłuższe sekwencje, progi z czujników czy prostą melodię. Takie podejście jest szybsze niż od razu pisanie rozbudowanego szkicu i szukanie błędu w pięciu miejscach naraz.
Najczęstsze błędy przy uruchamianiu buzzera
Najwięcej problemów przy takim projekcie powodują nie braki w elektronice, tylko złe założenia. Ktoś podłącza element, uruchamia kod i słyszy ciszę, po czym winę przypisuje bibliotece. W praktyce najczęściej zawodzi coś znacznie prostszego.
- Pomylony typ elementu. Pasywny buzzer bez
tone()zwykle nie zagra, a aktywny nie zagra melodii jak głośnik sterowany częstotliwością. - Złe napięcie. Układ 3.3 V i moduł projektowany pod 5 V nie zawsze zachowują się tak samo, nawet jeśli złącza wyglądają identycznie.
- Brak wspólnej masy. To klasyk w projektach z osobnym zasilaniem.
- Przeciążenie pinu. Jeśli element pobiera za dużo prądu, mikrokontroler zaczyna zachowywać się niestabilnie albo po prostu nie daje wystarczającego sygnału.
- Tłumienie akustyczne. Zaklejony otwór, zbyt ciasna obudowa lub pianka w złym miejscu potrafią zmniejszyć głośność bardziej, niż się spodziewasz.
Jeśli buzzer ma ostrzegać o błędzie temperatury albo utracie zasilania, obok dźwięku zostawiam też LED, komunikat szeregowy albo stan na wyświetlaczu. To nie jest nadmiarowe zabezpieczenie, tylko praktyka, która oszczędza czas przy testach i od razu pokazuje, czy problem dotyczy kodu, zasilania czy samego elementu.
Gdy prosty buzzer to za mało
Coraz częściej lepszym rozwiązaniem nie jest osobny piezoelement, tylko moduł z własnym sterowaniem. W nowszych ekosystemach Arduino znajdziesz na przykład moduły komunikujące się po I2C, które same generują dźwięki i odciążają mikrokontroler. To wygodne, gdy projekt ma być szybki do zbudowania, estetyczny na płytce stykowej i przewidywalny w działaniu.
Takie podejście ma trzy realne zalety. Po pierwsze, mniej okablowania. Po drugie, prostszy kod. Po trzecie, mniejsze ryzyko, że audio będzie kolidowało z innymi bibliotekami lub timerami. W dokumentacji jednego z nowych modułów Arduino wprost widać, że chodzi o generowanie sygnałów, alertów i prostych melodii bez plątaniny przewodów, a sam moduł pracuje w logice 3.3 V i pobiera około 6,4 mA, gdy jest aktywny.
Z drugiej strony taki moduł ogranicza kontrolę. Jeśli chcesz dokładnie sterować częstotliwością, długością impulsów albo eksperymentować z różnymi tonami, zwykły pasywny element daje więcej swobody. Ja traktuję to jako wybór między szybkością wdrożenia a elastycznością projektu.
| Rozwiązanie | Plusy | Minusy | Najlepszy przypadek użycia |
|---|---|---|---|
| Sam pasywny piezoelement | Największa kontrola nad dźwiękiem | Wymaga poprawnego sterowania częstotliwością | Melodie, różne tony, nauka pracy z tone()
|
| Aktywny buzzer | Banalne sterowanie | Mniej elastyczny, zwykle jeden charakter dźwięku | Alarmy, sygnały stanu, proste interfejsy |
| Moduł z I2C lub własnym MCU | Mniej kabli, szybki start | Mniej niskopoziomowej kontroli | Projekty edukacyjne, gotowe prototypy, czytelny montaż |
W praktyce wybór zależy od tego, co chcesz osiągnąć w projekcie. Jeżeli budujesz alarm do czujnika temperatury, prosty aktywny element jest wystarczający. Jeżeli tworzysz interfejs edukacyjny i zależy Ci na sygnałach, które brzmią inaczej w zależności od zdarzenia, pasywny buzzer albo moduł z własną logiką będzie sensowniejszy.
Co robię, żeby taki projekt działał od pierwszego podejścia
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby ona bardzo prosta: najpierw rozpoznaj typ elementu, potem sprawdź napięcie, a dopiero na końcu dopracowuj dźwięk. To kolejność, która realnie skraca czas debugowania. Drobne zmiany, takie jak przejście z 500 Hz na 1500 Hz, mają znaczenie dla percepcji sygnału, ale nie naprawią błędnego podłączenia.
W projektach edukacyjnych i makerskich najlepiej sprawdza się dźwięk krótki, wyraźny i przewidywalny. Nie chodzi o efektowność, tylko o to, by użytkownik od razu wiedział, co oznacza sygnał. Gdy trzymam się tej zasady, buzzer przestaje być dodatkiem, a staje się naprawdę użytecznym elementem interfejsu.
Jeśli zaczynasz od zera, wybierz prosty układ testowy na jednej płytce, jednym przewodzie sygnałowym i jednym krótkim kodzie. Taki minimalny setup szybciej pokaże, czy problem leży w elektronice, czy w programie, a właśnie to rozróżnienie najczęściej decyduje o tempie całego projektu.
