Poprawny układ z ESP8266 zaczyna się od trzech rzeczy: stabilnego 3,3 V, właściwych poziomów na pinach startowych i krótkiej, odpornej na zakłócenia linii resetu. Dopiero potem ma sens dobór czujników, przycisków i interfejsu do programowania. W tym tekście pokazuję, jak czytam taki schemat w praktyce, co musi się w nim znaleźć i gdzie najczęściej pojawiają się błędy, które później wyglądają jak problem z firmware.
Najkrótsza droga do działającego układu z ESP8266
- Zasilanie powinno być stabilne i mieć realny zapas prądowy, najlepiej co najmniej 500 mA.
- GPIO0, GPIO2 i GPIO15 decydują o starcie, więc muszą mieć właściwe podciągnięcia.
- EN/CH_PD musi być w stanie wysokim, a reset warto prowadzić krótko i prosto.
- Kondensatory 10 µF i 100 nF blisko zasilania wyraźnie poprawiają stabilność.
- TOUT nie jest zwykłym wejściem 3,3 V, więc analog trzeba traktować ostrożnie.
Najpierw rozróżnij moduł, płytkę i sam układ
Gdy ktoś pyta o schemat ESP8266, zwykle chodzi o trzy różne poziomy projektu. Najprostszy jest gotowy moduł na płytce deweloperskiej, trochę bardziej wymagający jest sam moduł, a najbardziej złożony - goły układ ESP8266EX z własnym zasilaniem, pamięcią flash i dopasowaniem RF. Ja w praktyce zaczynam właśnie od tego rozróżnienia, bo od niego zależy, ile elementów trzeba dopisać na schemacie.
| Wariant | Co obejmuje | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Bare chip ESP8266EX | Sam układ, bez wygodnych dodatków | Tylko przy projektowaniu od zera i dużej kontroli nad hardware | Trzeba dodać flash, zegar, zasilanie i część RF |
| Moduł typu ESP-12F lub ESP-WROOM-02 | Chip, flash, oscylator i antenę | Najlepszy wybór do własnej płytki | Wciąż trzeba poprawnie rozwiązać zasilanie, boot i reset |

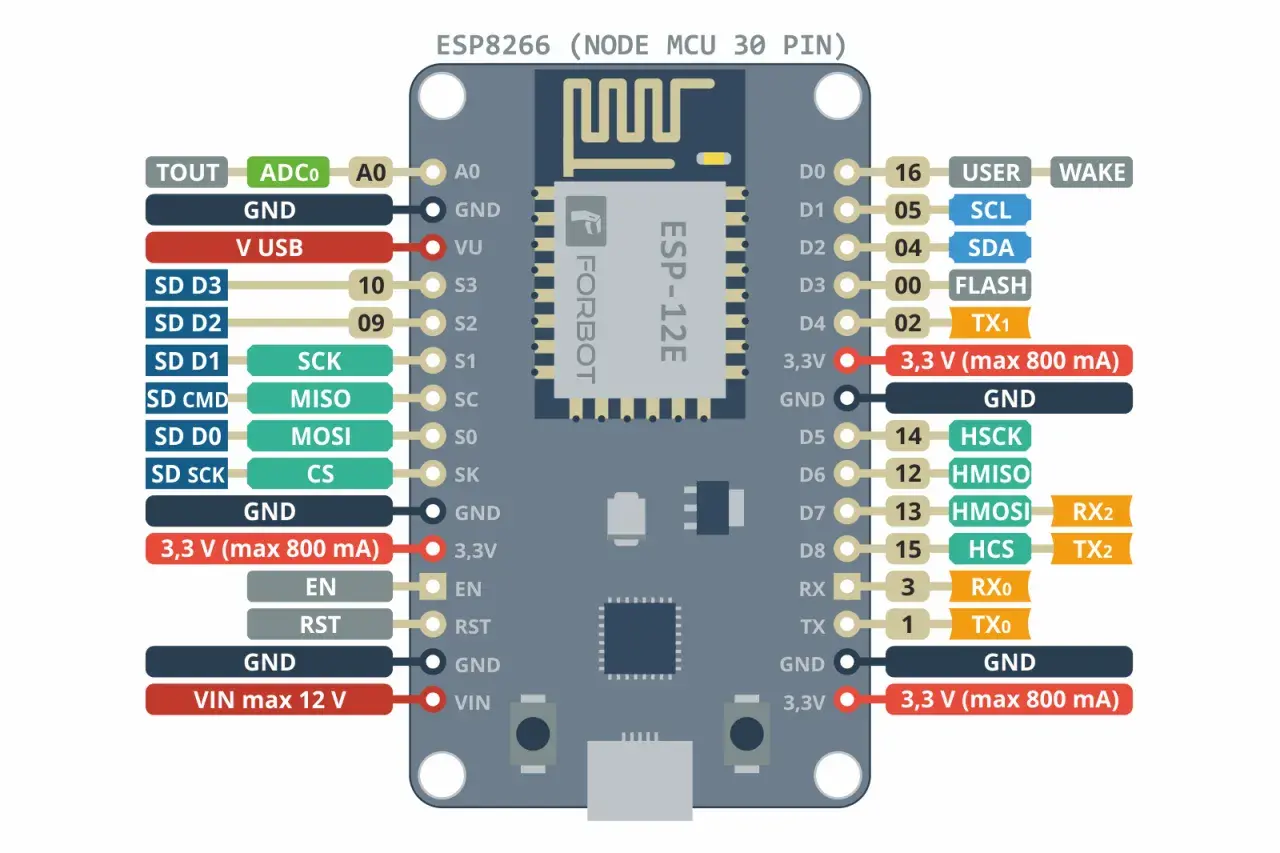

| Płytka deweloperska NodeMCU / Wemos D1 mini | Moduł plus USB-UART, stabilizator i przyciski | Prototyp, test kodu, szybkie uruchomienie | Najłatwiej przeoczyć, że część problemów już rozwiązuje sama płytka |
Jeśli celem jest szybki prototyp, najrozsądniej zacząć od modułu albo gotowej płytki. Własny układ od zera ma sens dopiero wtedy, gdy naprawdę potrzebujesz niższego kosztu, mniejszego rozmiaru albo pełnej kontroli nad produkcją. Gdy to rozdzielisz, można zejść poziom niżej i rozpisać minimalne połączenia.
Minimalny układ, który uruchamia moduł bez niespodzianek
W minimalnym układzie nie ma magii, jest za to kilka przewodów, których nie wolno potraktować „na oko”. Dobrze zaprojektowany schemat ma sprawić, że moduł uruchomi się po podaniu zasilania, wejdzie w tryb flashowania wtedy, kiedy tego chcesz, i nie będzie reagował losowo na zakłócenia z otoczenia.
| Element | Typowe połączenie | Po co |
|---|---|---|
| VCC / 3V3 | Stabilizator 3,3 V z zapasem prądowym | ESP8266 nie jest układem 5 V tolerant i źle znosi spadki napięcia |
| GND | Krótka, pewna masa i możliwie pełna płaszczyzna masy | Zmniejsza podatność na zakłócenia i poprawia start Wi-Fi |
| EN / CH_PD | Pull-up 10 kΩ do 3,3 V, opcjonalnie 100 nF do GND | Układ startuje tylko wtedy, gdy ten pin jest w stanie wysokim |
| RST | Pull-up 10 kΩ i przycisk do GND | Pozwala ręcznie resetować moduł |
| GPIO0 | Pull-up 10 kΩ, opcjonalny przycisk do GND | Wybiera tryb pracy: normalny start albo UART download |
| GPIO2 | Pull-up 10 kΩ | To jeden z pinów startowych, nie może wisieć w złym stanie |
| GPIO15 | Pull-down 10 kΩ | Wymuszony warunek poprawnego bootu |
| TXD0 / RXD0 | Krzyżowo do USB-UART: TX modułu do RX konwertera i odwrotnie | Programowanie i diagnostyka przez port szeregowy |
| GPIO16 → RST | Połączenie opcjonalne | Przydaje się przy wybudzaniu z deep sleep |
Ja zwykle dodaję też prosty header UART, nawet jeśli finalnie używam tylko złącza testowego. Dzięki temu nie trzeba ratować projektu prowizorycznym kablami, gdy pierwszy upload firmware nie pójdzie idealnie. To prowadzi prosto do zasilania, bo nawet poprawne pull-upy nie pomogą, jeśli 3,3 V siada w chwili nadawania Wi-Fi.
Zasilanie i filtracja, które decydują o stabilności
Najwięcej problemów z ESP8266 nie wynika z kodu, tylko z zasilania. Układ ma krótkie, ostre piki poboru prądu przy starcie i podczas pracy radia, więc zasilacz, który „na papierze” wygląda dobrze, w praktyce potrafi wywoływać losowe resety. Jak podaje dokumentacja Espressifa, trzeba zostawić realny zapas prądowy, a elementy odsprzęgające umieścić możliwie blisko układu.
| Element | Rekomendacja | Dlaczego to robi różnicę |
|---|---|---|
| Napięcie robocze | 3,3 V jako bezpieczny punkt pracy | To naturalny poziom dla modułów i peryferiów współpracujących z ESP8266 |
| Zapas prądowy | Co najmniej 500 mA | Zapewnia margines na skoki poboru przy Wi-Fi i starcie układu |
| Kondensator przy zasilaniu | 10 µF + 100 nF blisko pinów zasilania | Tłumi krótkie spadki napięcia i zakłócenia impulsowe |
| Źródło 5 V | Przetwornica lub stabilizator 3,3 V, a nie bezpośrednie podanie 5 V | ESP8266 nie toleruje 5 V na zasilaniu ani na wejściach logicznych |
| Połączenia masy | Krótkie, szerokie i bez zbędnych przewężeń | Ogranicza spadki napięcia i poprawia odporność na zakłócenia |
Jeśli zasilasz układ z USB, z baterii albo z przetwornicy DC/DC, różnice w jakości zasilania potrafią dać całkiem inny efekt końcowy, mimo że schemat wygląda identycznie. W praktyce LDO jest prostszy i cichszy, a DC/DC lepiej znosi obciążenie, ale wymaga staranniejszego filtrowania. Gdy zasilanie jest uporządkowane, trzeba jeszcze ustawić właściwe stany pinów startowych i tryb programowania.
Piny startowe i reset, czyli dlaczego moduł raz bootuje, a raz nie
ESP8266 ma piny startowe, które decydują o sposobie uruchomienia. Ja traktuję je jak obowiązkową checklistę, bo tutaj jeden błędny stan logiczny wystarczy, żeby układ wszedł w tryb wgrywania albo w ogóle nie wystartował. W dokumentacji modułów Espressifa stany są opisane wprost: GPIO0 wybiera tryb flashowania, GPIO2 musi być wysokie, a GPIO15 niskie.
| Pin | Normalny start | Tryb programowania UART | Komentarz |
|---|---|---|---|
| GPIO0 | Wysoki lub podciągnięty | Niski | To najczęstszy pin używany do wejścia w download mode |
| GPIO2 | Wysoki lub podciągnięty | Wysoki | Nie może zostać ściągnięty do masy podczas startu |
| GPIO15 | Niski | Niski | Wymaga pull-down, inaczej boot potrafi się nie udać |
| EN / CH_PD | Wysoki | Wysoki | To aktywne wysokie zezwolenie na pracę układu |
| RST | Wysoki, z krótkim impulsem niskim przy resecie | Wysoki, z resetem przed flashowaniem | Reset aktywny jest stanem niskim |
W praktyce wgrywanie firmware wygląda tak: ściągasz GPIO0 do masy, robisz reset przez EN albo RST i dopiero wtedy uruchamiasz program do flashowania. W FAQ Espressifa jest też praktyczna uwaga, że reset przez EN działa aktywnie niskim stanem i powinien spaść poniżej 0,6 V na ponad 200 µs. Jeśli masz zewnętrzny układ podłączony do tych pinów, nie pozwól mu wymuszać stanu w chwili startu. Kiedy to działa pewnie, można skupić się na płytce i antenie, bo tam również łatwo zepsuć nawet dobry schemat.
Układ płytki i antena, które decydują o zasięgu
Sam schemat nie wystarczy, jeśli PCB odetnie antenę od świata. Przy modułach z anteną PCB traktuję strefę radiową jak obszar chroniony: bez miedzi, bez ścieżek, bez elementów i bez metalowej obudowy nad samą anteną. To jeden z tych fragmentów projektu, które mają większy wpływ na realne działanie niż kosmetyczne zmiany w kodzie.
- Umieść moduł przy krawędzi płytki, żeby antena „widziała” otoczenie, a nie wnętrze laminatu.
- Zostaw czystą strefę około 15 mm wokół anteny, bez miedzi, ścieżek i komponentów.
- Nie przykrywaj anteny metalem, bo obudowa potrafi wyraźnie pogorszyć zasięg.
- Unikaj prowadzenia prądowych ścieżek pod anteną, zwłaszcza jeśli zasilasz też przekaźniki, silniki albo podświetlenie.
- Jeśli projekt ma wejść do produkcji, rozważ solidniejszą płytkę wielowarstwową zamiast minimalistycznego, jednowarstwowego kompromisu.
Ja zwykle patrzę na to prosto: jeśli układ ma działać stabilnie w docelowej obudowie, layout trzeba projektować razem z mechaniką, a nie po niej. Na tym tle łatwo też zobaczyć, które pomyłki w schemacie są najczęstsze i jakie objawy dają w praktyce.
Najczęstsze błędy, które wyglądają jak awaria modułu
Najbardziej zdradliwe błędy w projektach z ESP8266 to te, które udają problem programowy. Poniżej zbieram rzeczy, które widzę najczęściej, gdy układ raz startuje, raz nie, albo zachowuje się poprawnie tylko na stole laboratoryjnym.
| Błąd | Typowy objaw | Jak to naprawić |
|---|---|---|
| Za słaby stabilizator 3,3 V | Reset przy łączeniu z Wi-Fi, losowe zawieszki | Daj większy zapas prądowy i popraw odsprzęganie |
| GPIO0 bez pull-up | Układ ciągle wchodzi w tryb programowania | Dodaj rezystor podciągający i zwieraj do GND tylko na czas flashowania |
| GPIO15 bez pull-down | Brak poprawnego startu lub niestabilny boot | Dodaj stały pull-down do masy |
| GPIO2 ściągane do masy przez peryferium | Start działa tylko czasami | Odizoluj peryferium albo zmień sposób podłączenia |
| Wykorzystanie GPIO6–GPIO11 jako zwykłych GPIO | Brak bootu, nieprzewidywalne zachowanie | Nie planuj na nich logiki użytkownika, bo są związane z pamięcią flash |
| Bezpośrednie podanie 5 V na wejście lub ADC | Uszkodzenie lub błędne odczyty | Stosuj dzielnik napięcia albo konwerter poziomów |
| TOUT używany jak zwykłe 3,3 V ADC | Wyniki pomiarów są nielogiczne | Traktuj ten pin ostrożnie i pilnuj zakresu pomiarowego |
Najgorsze jest to, że te błędy potrafią wyglądać identycznie jak wadliwy moduł, a w rzeczywistości wystarczy poprawić jedną rezystorową podpórkę. Dlatego przed pierwszym uruchomieniem robię krótki test kontrolny, który oszczędza czas i nerwy.
Mój krótki test przed pierwszym uruchomieniem płytki z ESP8266
Zanim pierwszy raz podłączam firmware, przechodzę przez prostą listę. To nie jest rozbudowany audyt, tylko szybki sposób na wyłapanie błędów, które najczęściej psują start jeszcze przed wejściem w software.
- Mierzę napięcie 3,3 V bezpośrednio na module, nie tylko na wyjściu stabilizatora.
- Sprawdzam, czy GPIO0, GPIO2 i GPIO15 mają właściwe stany spoczynkowe.
- Weryfikuję, czy EN dochodzi do stanu wysokiego bez długiego, przypadkowego opóźnienia.
- Podpinam UART i uruchamiam prosty test logów, zanim włączę cokolwiek bardziej złożonego.
- Jeśli używam anteny PCB, kontroluję strefę czystą wokół niej i nie chowam modułu pod metalem.
Jeśli trzymasz się tej kolejności, projekt przestaje być zgadywanką. Najpierw zasilanie, potem stany startowe, potem layout, a dopiero na końcu reszta aplikacji - i to właśnie taki porządek najczęściej odróżnia układ, który rusza za pierwszym razem, od tego, który „teoretycznie powinien działać”, ale ciągle wraca z resetu.
