Adresowalne diody WS2812 dają dużo swobody, ale dopiero wtedy, gdy od początku dobrze ogarnie się zasilanie, kolejność kolorów i sposób wysyłania danych z mikrokontrolera. W tym artykule pokazuję, jak podłączyć taką taśmę do Arduino, jak napisać pierwszy działający szkic, gdzie najczęściej pojawiają się błędy i kiedy warto sięgnąć po inną bibliotekę albo mocniejszą płytkę. To temat prosty na wejściu, ale bardzo łatwo go zepsuć detalami elektrycznymi, więc wolę od razu przejść do konkretów.
Najważniejsze rzeczy, które trzeba mieć pod kontrolą od pierwszego uruchomienia
- WS2812 pracują na jednej linii danych i wymagają precyzyjnych czasów, więc zwykłe „włączanie diod” tu nie wystarcza.
- Przy zasilaniu 5 V potrzebujesz wspólnej masy, rezystora 300–500 Ω na linii danych i kondensatora około 1000 µF przy pierwszej diodzie.
- Jeden piksel zajmuje około 3 bajtów RAM, więc na Arduino Uno limit pamięci pojawia się szybciej, niż wielu początkujących zakłada.
- Przy 5 V wejście logiczne taśmy zwykle oczekuje około 3,5 V, dlatego układy 3,3 V często wymagają konwertera poziomów.
- Do testów wystarczy prosty szkic, ale przy większych projektach szybko zaczynają mieć znaczenie zasilacz, długość przewodów i wybór biblioteki.
Czym są WS2812 i dlaczego Arduino dobrze je obsługuje
WS2812 to adresowalne diody RGB, w których kontroler i źródło światła są zamknięte w jednym pakiecie. Z punktu widzenia Arduino oznacza to prosty łańcuch: jeden pin danych, kolejne piksele połączone szeregowo i 24 bity na każdą diodę, zwykle wysyłane w kolejności GRB.
Najważniejsze jest to, że sygnał nie działa jak klasyczne PWM. Taśma oczekuje dokładnie odmierzonych impulsów, pracuje z prędkością 800 kbit/s i po wysłaniu całej ramki wymaga co najmniej 50 µs ciszy na linii danych. Ja traktuję to raczej jak komunikację czasową niż „sterowanie kolorem” w prostym sensie.
To właśnie dlatego biblioteki dla NeoPixeli są tak istotne. Pilnują czasu za program, dzięki czemu Arduino może obsłużyć WS2812 bez specjalistycznego kontrolera, o ile nie zabraknie mu pamięci i poprawnego zasilania. Skoro mechanika działania jest jasna, warto najpierw przygotować elementy, które decydują o stabilności całego układu.
Jakie elementy przygotować, żeby układ był stabilny
Przy WS2812 największe znaczenie mają trzy rzeczy: stabilne 5 V, porządna masa i ochrona pierwszej diody przed szpilkami napięcia. W praktyce to nie sam Arduino, tylko zasilacz, przewody i kilka tanich elementów biernych robią różnicę między działającym układem a losowym migotaniem.
| Element | Po co jest | Kiedy szczególnie ważny |
|---|---|---|
| Zasilacz 5 V z zapasem prądowym | Utrzymuje stałe napięcie przy większej liczbie pikseli | Już przy kilkudziesięciu diodach i jasnych efektach |
| Rezystor 300–500 Ω | Tłumi szpilki na linii danych i chroni pierwszy piksel | Przy każdej instalacji, zwłaszcza z dłuższym przewodem sygnałowym |
| Kondensator około 1000 µF | Wygładza skoki poboru prądu przy starcie i zmianie jasności | Gdy taśma jest zasilana z osobnego źródła 5 V |
| Wspólna masa | Ustala ten sam punkt odniesienia dla Arduino i taśmy | Zawsze, bez wyjątku |
| Konwerter poziomów logicznych | Podnosi sygnał z 3,3 V do poziomu bezpieczniejszego dla taśmy 5 V | Przy płytkach 3,3 V, takich jak wiele układów ARM, ESP i RP |
Jeśli chcesz policzyć zasilanie, użyj prostego przybliżenia. Dla typowych animacji przyjmuję około 20 mA na piksel, a dla pełnej bieli i maksymalnej jasności nawet 60 mA na piksel. To znaczy, że 60 diod potrzebuje mniej więcej 1,2 A w lekkich efektach albo 3,6 A przy pełnym obciążeniu. Przy 5 V wejście DIN zwykle oczekuje około 0,7 VDD, czyli w praktyce około 3,5 V, dlatego sygnał z 3,3 V bywa za słaby bez konwersji poziomów.
Kiedy elementy są już dobrane, można je połączyć tak, by pierwsza próba nie skończyła się frustracją.

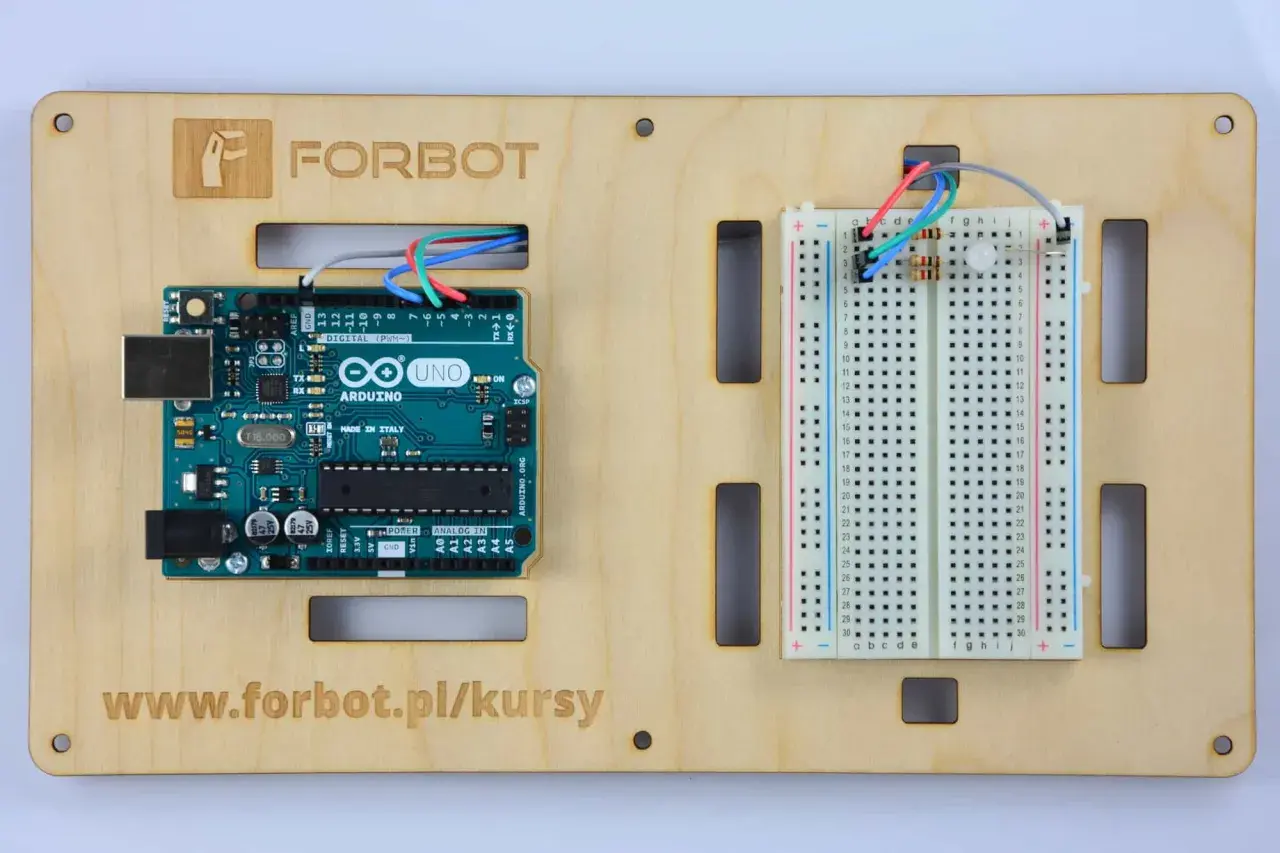

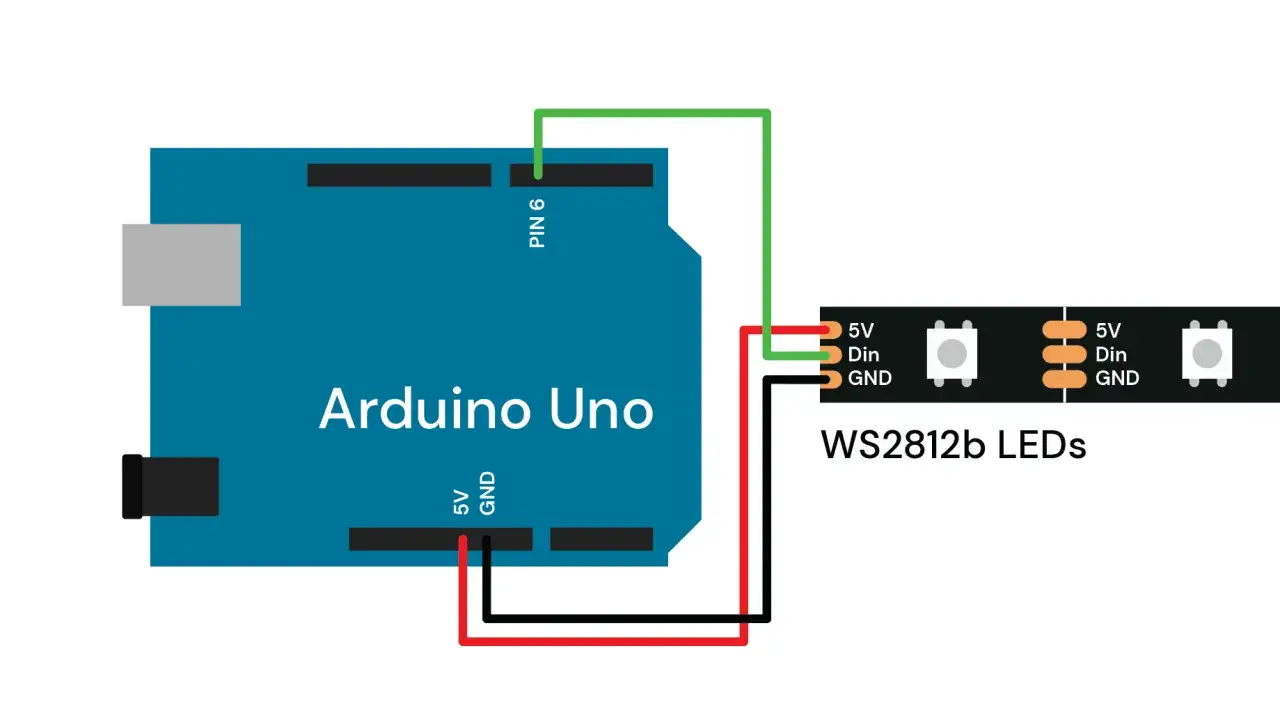

Jak podłączyć taśmę krok po kroku
Na stripie szukaj wejścia DIN i pilnuj kierunku strzałek. WS2812 odbierają dane tylko od strony wejściowej, a kolejne diody przekazują sygnał dalej, więc pomylenie końców jest jednym z najprostszych sposobów na brak efektu.
- Połącz masę Arduino z masą zasilacza i masą taśmy.
- Podaj 5 V z osobnego zasilacza na taśmę, nie z samego pinu 5 V na płytce, jeśli planujesz więcej niż kilka diod.
- Wstaw rezystor 300–500 Ω w szereg z linią danych między pinem Arduino a wejściem DIN pierwszego piksela.
- Przylutuj kondensator około 1000 µF między 5 V i GND możliwie blisko pierwszej diody.
- Jeśli używasz płytki 3,3 V, dołóż konwerter poziomów logicznych przed wejściem danych taśmy.
- Uruchom test najpierw na 1–3 pikselach, dopiero potem przechodź do całej długości stripu.
Ja zwykle zaczynam od krótkiego odcinka i jednej barwy. Jeśli po uruchomieniu świeci tylko pierwszy piksel albo kolory zachowują się niestabilnie, wracam do połączeń, bo bardzo często problemem nie jest kod, tylko masa, zasilanie albo pomyłka na wejściu DIN. Gdy przewody są poprawne, dopiero wtedy ma sens prosty szkic testowy.
Pierwszy szkic, który naprawdę pokazuje efekt
Do pierwszego testu najczęściej wybieram Adafruit NeoPixel, bo API jest proste i dobrze prowadzi przez podstawy. W Arduino IDE doinstaluj bibliotekę i zacznij od krótkiego przykładu, który pokazuje najważniejsze funkcje bez zbędnego szumu.
#include
#define LED_PIN 6
#define LED_COUNT 30
Adafruit_NeoPixel strip(LED_COUNT, LED_PIN, NEO_GRB + NEO_KHZ800);
void setup() {
strip.begin();
strip.show();
strip.setBrightness(64);
}
void loop() {
strip.clear();
strip.setPixelColor(0, strip.Color(255, 0, 0));
strip.setPixelColor(1, strip.Color(0, 255, 0));
strip.setPixelColor(2, strip.Color(0, 0, 255));
strip.show();
delay(300);
} - begin() przygotowuje pin do pracy z taśmą.
- show() wysyła bufor kolorów do WS2812, bez tego diody nie zmienią stanu.
- setBrightness(64) ustawia umiarkowaną jasność, mniej więcej na poziomie 25%, co jest rozsądne do testów i oszczędza prąd.
- NEO_GRB + NEO_KHZ800 odpowiada klasycznym WS2812B, czyli najczęstszej konfiguracji spotykanej w stripach.
Warto pamiętać, że numerowanie pikseli zaczyna się od zera, więc pierwszy LED to indeks 0, nie 1. Jeśli kolory są zamienione miejscami, najpierw sprawdzam, czy to faktycznie nietypowy wariant taśmy, a dopiero potem zmieniam kolejność z GRB na RGB. To prosty szczegół, ale potrafi oszczędzić dużo czasu. A skoro już wiemy, jak napisać szkic, dobrze jest wiedzieć, co najczęściej psuje cały efekt w praktyce.
Dlaczego taśma miga albo świeci źle
Kiedy coś nie działa, ja najpierw patrzę na objawy. WS2812 dość uczciwie pokazują, czy problem dotyczy sygnału, zasilania czy pamięci, więc diagnostyka bywa szybsza niż w innych projektach LED.
| Objaw | Najbardziej prawdopodobna przyczyna | Co zrobić |
|---|---|---|
| Brak reakcji całej taśmy | Brak wspólnej masy, zły pin danych albo brak wywołania show() | Sprawdź GND, pin w kodzie i kolejność inicjalizacji |
| Świeci tylko pierwszy piksel | Taśma jest podłączona od złej strony albo pierwszy LED jest uszkodzony | Upewnij się, że sygnał wchodzi do DIN, nie do DOUT |
| Losowe kolory albo czerwony z niebieskim zamienione | Zła kolejność kanałów RGB | Przetestuj GRB, RGB i sprawdź dokumentację konkretnej taśmy |
| Migotanie przy białym świetle | Zasilacz ma za mały zapas lub przewody mają zbyt duży spadek napięcia | Ogranicz jasność, skróć przewody albo dołóż zasilanie w kilku punktach |
| Układ resetuje się po rozjaśnieniu animacji | Skoki poboru prądu przeciążają zasilacz lub USB | Przejdź na zewnętrzne 5 V i nie licz na port USB jako główne źródło mocy |
| Program działa tylko z jednym lub kilkoma LED-ami | Problem z pamięcią RAM albo zbyt rozbudowany szkic | Ogranicz liczbę pikseli, uprość logikę albo użyj mocniejszej płytki |
Najgroźniejszy błąd początkujących polega na założeniu, że skoro pierwszy LED świeci, to reszta też jest poprawna. W praktyce pierwsza dioda bywa jednocześnie testerem i punktem awarii, a zbyt słaby zasilacz potrafi zrobić z białego światła żółte albo różowe. Dlatego przy diagnozie zaczynam od prądu i połączeń, a dopiero potem od kodu. Gdy podstawowy układ działa, decyzja przesuwa się z kabli na narzędzia programowe i skalę projektu.
Jak dobrać bibliotekę i płytkę, gdy projekt rośnie
Do małej instalacji jedna biblioteka i jedna płytka wystarczą. Przy większej liczbie pikseli liczy się jednak nie tylko wygoda API, ale też pamięć RAM, liczba wyjść i to, czy animacja ma być prosta, czy ma zawierać więcej efektów i logiki.
Biblioteka
| Biblioteka | Kiedy ją wybrać | Co daje | Ograniczenie |
|---|---|---|---|
| Adafruit NeoPixel | Na start, do prostych efektów i jednego stripu | Przejrzyste funkcje, dobry punkt wejścia i solidną dokumentację | Mniej narzędzi do bardziej złożonych animacji |
| FastLED | Gdy chcesz więcej efektów, kolorów i kontroli nad animacją | Obsługę wielu popularnych układów, dobry zestaw narzędzi kolorystycznych i bardzo wydajne operacje | Większa liczba pojęć do opanowania na początku |
Przeczytaj również: Programowanie AVR - Od kodu do działającego układu bez zgadywania
Płytka
| Płytka | Kiedy wystarczy | Kiedy lepiej zmienić |
|---|---|---|
| Arduino Uno lub Nano | Do testów, krótszych taśm i prostych animacji | Gdy szkic zaczyna brakować pamięci, a projekt rośnie do dziesiątek lub setek pikseli |
| Arduino Mega lub Due | Do większej liczby LED-ów, dodatkowych czujników i rozbudowanej logiki | Gdy Uno/Nano nie mieszczą już bufora i reszty programu |
Każdy NeoPixel zajmuje około 3 bajtów RAM, więc 100 diod to mniej więcej 300 bajtów samego bufora, zanim doliczysz zmienne, logikę i inne biblioteki. Na Arduino Uno, które ma 2 kilobajty RAM, to wciąż możliwe, ale margines szybko się kurczy. Jeśli projekt ma kilka niezależnych taśm, warto też pamiętać, że z jednego pinu można praktycznie zasilić kilka równoległych wyjść, ale przy większej liczbie zaczynają się lepsze pomysły niż proste rozgałęzienie przewodu. Zostaje jeszcze jedna rzecz, która oszczędza najwięcej czasu: kilka nawyków, które warto przyjąć zanim projekt urośnie.
Co bym zaplanował przed kolejnym projektem z WS2812
- Przyjmij zapas prądowy, a nie minimum. Dla animacji licz około 20 mA na piksel, a dla pełnej bieli i maksymalnej jasności nawet 60 mA na piksel.
- Testuj najpierw na kilku diodach. Jeśli układ działa na 3 pikselach, łatwiej odróżnić błąd kodu od problemu z zasilaniem.
- Trzymaj przewód danych krótki i prowadź wspólną masę możliwie bez kombinowania. To prosta rzecz, która naprawdę zmniejsza liczbę błędów.
- Nie buduj animacji od razu na 100% jasności. W praktyce 40–70% często wygląda lepiej i jest łagodniejsze dla zasilacza.
- Jeśli sterujesz z płytki 3,3 V, załóż konwerter poziomów od początku, zamiast liczyć na szczęście.
W praktyce najwięcej problemów usuwa nie kolejna linijka kodu, tylko porządne 5 V, krótki przewód danych i kontrola jasności. Gdy te trzy rzeczy są dopięte, sterowanie WS2812 z Arduino staje się przewidywalne, a nie kapryśne, i właśnie wtedy ten prosty zestaw zaczyna dawać najlepszy efekt.
