Cyfrowy potencjometr pozwala sterować oporem elektronicznie, bez ręcznego kręcenia gałką, co w projektach z Arduino szybko przekłada się na wygodniejszą kalibrację, regulację jasności, poziomu audio albo wzmocnienia. W praktyce to jednak nie jest zamiennik każdego potencjometru: trzeba dobrać odpowiedni model, poprawnie podłączyć magistralę SPI i zaakceptować kilka ograniczeń, o których początkujący często dowiadują się dopiero po pierwszych testach. W tym artykule pokazuję, kiedy taki układ ma sens, jak go wybrać, jak go podłączyć i czego pilnować, żeby projekt działał przewidywalnie.
Najważniejsze rzeczy do zapamiętania przed pierwszym podłączeniem układu
- Cyfrowy potencjometr zmienia opór skokowo, więc nie daje idealnie płynnej regulacji.
- Wersje 7-bitowe oferują 129 pozycji, a 8-bitowe 257 pozycji suwaka.
- Przy wyborze patrz przede wszystkim na liczbę kanałów, zakres rezystancji, pamięć ustawienia i zgodność z napięciem Arduino.
- Na Arduino najczęściej używa się SPI, czyli linii CS, SCK i MOSI oraz wspólnej masy.
- To element sterujący, nie rezystor mocy, więc nie powinien przenosić dużych prądów obciążenia.
Potencjometr cyfrowy Arduino w praktyce
Najprościej mówiąc, cyfrowy potencjometr jest sterowanym elektronicznie drabinkowym rezystorem, którego suwak przesuwa się po kolejnych krokach zamiast po płynnej ścieżce. Dla projektów z Arduino oznacza to możliwość ustawiania oporu programowo, na przykład z poziomu przycisku, enkodera, czujnika albo komendy wysłanej po UART, Wi-Fi czy Bluetooth.
Warto rozróżnić dwa tryby pracy. W trybie reostatu używa się zwykle dwóch końców toru rezystancyjnego, więc układ zachowuje się jak regulowany rezystor szeregowy. W trybie dzielnika napięcia wykorzystuje się trzy wyprowadzenia: A, W i B, a na suwaku pojawia się napięcie zależne od pozycji kroku. To właśnie ten drugi wariant najczęściej kojarzy się z klasycznym potencjometrem.
W praktyce liczy się też rozdzielczość. Układy 7-bitowe dają 129 pozycji, a 8-bitowe 257 pozycji, więc zmiana nie jest płynna jak w gałce mechanicznej. Z drugiej strony te kroki są wystarczające do wielu zastosowań: od regulacji jasności LED, przez sterowanie wzmocnieniem, po ustawianie punktów pracy w prostych torach analogowych. Ja zwykle zaczynam od pytania, czy projekt potrzebuje dokładnej kalibracji, czy tylko wygodnej, powtarzalnej regulacji.
Kiedy już wiadomo, jak układ działa, trzeba dobrać wersję, która pasuje do konkretnego projektu.
Jak dobrać odpowiedni układ do projektu
Ja przy wyborze zaczynam od czterech rzeczy: liczby kanałów, rozdzielczości, pamięci ustawienia i zakresu rezystancji. Dopiero później patrzę na konkretnego producenta. W rodzinie Microchip MCP41xx/MCP42xx spotkasz układy 7- i 8-bitowe, z zakresem oporu 5 kΩ, 10 kΩ, 50 kΩ lub 100 kΩ, a interfejs SPI pracuje tam do 10 MHz. To praktycznie wystarcza do większości projektów hobbystycznych i edukacyjnych.
| Cecha | Co zmienia w projekcie | Kiedy ma największy sens |
|---|---|---|
| Rozdzielczość 7-bit lub 8-bit | Określa liczbę kroków regulacji | 8-bit, gdy chcesz drobniejszej korekty; 7-bit wystarczy do prostszych zadań |
| Liczba kanałów | Ile niezależnych nastaw zrobisz jednym scalakiem | Jeden kanał do prostych układów, dwa lub więcej do torów stereo, kalibracji lub wielu sekcji naraz |
| Pamięć nieulotna | Czy ustawienie wróci po zaniku zasilania | Gdy układ ma startować od razu w znanym punkcie bez dodatkowej konfiguracji |
| Zakres rezystancji | Wpływa na dopasowanie do konkretnego toru analogowego | 5 kΩ lub 10 kΩ do wielu prostych zastosowań, wyżej przy większych impedancjach |
| Napięcie zasilania i logika | Decyduje, czy układ zagra z daną płytką Arduino | Gdy pracujesz z Uno 5 V albo z płytką 3,3 V i nie chcesz poziomów pośrednich |
Jeśli zależy Ci na prostym starcie, dobrym punktem odniesienia jest przykład Arduino z AD5206. Ten układ ma sześć kanałów i zakres 10 kΩ, więc dobrze pokazuje, jak myśleć o wielokanałowym sterowaniu oporem. Jeśli natomiast po restarcie chcesz wracać do ostatniej wartości, wybieraj wersję z pamięcią nieulotną, a nie model wyłącznie z pamięcią ulotną.
Następny krok to poprawne okablowanie, bo tu najłatwiej o pomyłkę.
Jak podłączyć układ i ustawić SPI bez zgadywania

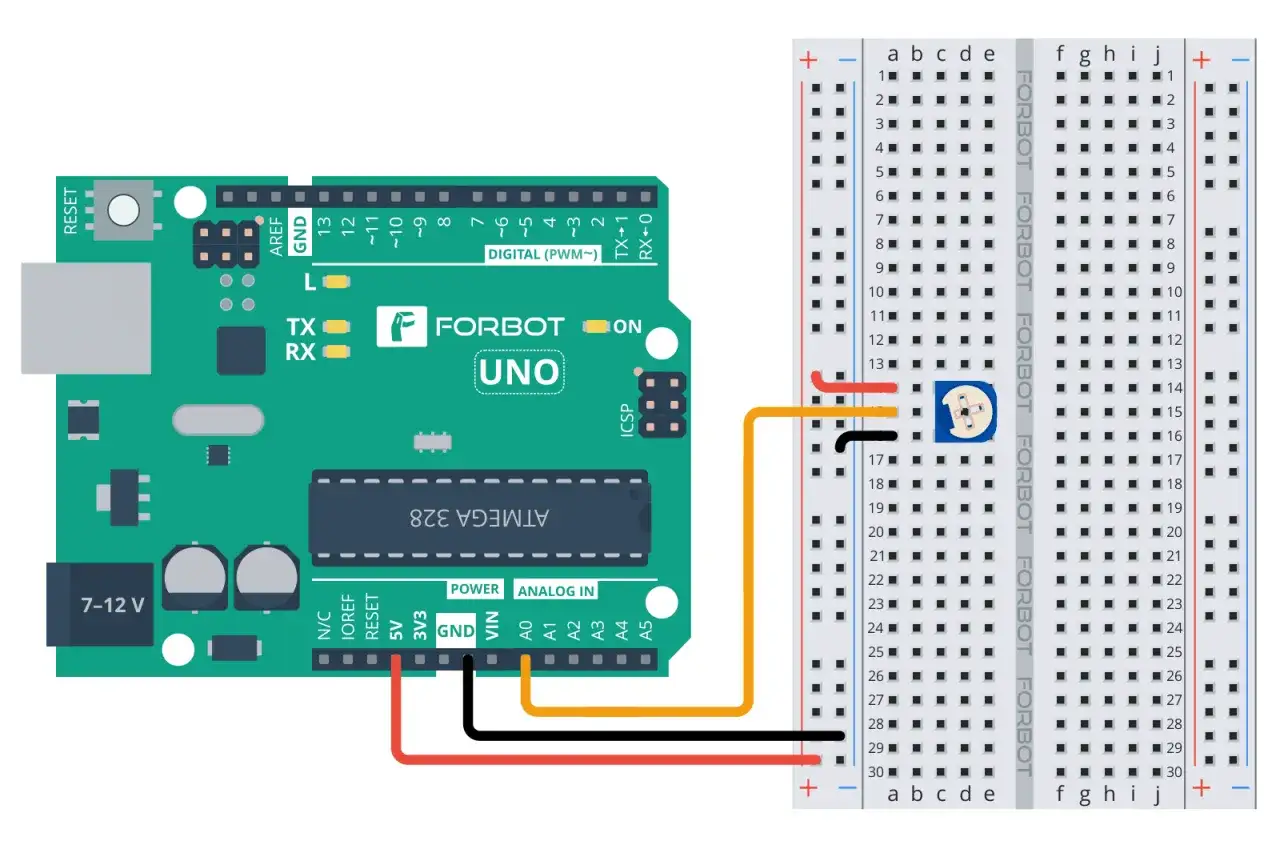

Na Arduino Uno najwygodniej korzystać z hardware SPI. W praktyce oznacza to trzy linie sygnałowe, wspólną masę i zasilanie zgodne z kartą katalogową układu. W wielu przypadkach to wystarczy, żeby cyfrowy potencjometr zaczął reagować natychmiast po wgraniu szkicu.
| Pin układu | Rola | Co podłączyć |
|---|---|---|
| CS / SS | Wybór układu do rozmowy po SPI | Na Uno zwykle pin 10 ustawiony jako wyjście |
| SCK / CLK | Zegar SPI | Pin SCK płytki Arduino |
| SDI / MOSI | Dane wysyłane z Arduino do układu | Pin MOSI płytki Arduino |
| SDO / MISO | Dane zwrotne z układu | Tylko jeśli dany model w ogóle je wykorzystuje |
| VDD i VSS / GND | Zasilanie i odniesienie masy | Zgodnie z napięciem układu i Arduino, z jedną wspólną masą |
| A, B, W | Końce toru rezystancyjnego i suwak | A i B ustalają zakres, W daje wyjście w trybie dzielnika napięcia |
| SHDN / WP | Wyłączenie lub ochrona zapisu | Nie zostawiaj ich w powietrzu, tylko ustaw zgodnie z dokumentacją |
Na tym etapie pilnuję jeszcze dwóch rzeczy. Po pierwsze, nie mieszam poziomów 5 V i 3,3 V bez sprawdzenia zgodności, bo nie każdy scalak i nie każda płytka toleruje takie połączenie. Po drugie, nie oczekuję, że wyjście będzie działało poprawnie bez wspólnej masy między Arduino a układem analogowym. Brak masy wspólnej potrafi udawać problem z kodem, choć w rzeczywistości psuje cały tor sygnałowy.
Gdy połączenia są już pewne, dopiero wtedy sens ma krótki test kodu.
Jak sterować nim z poziomu kodu
Poniżej pokazuję najprostszy wzorzec z oficjalnego przykładu Arduino dla AD5206. To nie jest uniwersalna ramka dla każdego modelu, ale dobrze pokazuje logikę pracy: wybór kanału, zapis wartości i zwolnienie CS. W innych układach, zwłaszcza z rodziny MCP41xx lub MCP42xx, pierwszy bajt może oznaczać coś innego niż numer kanału, więc tam trzeba zaglądnąć do noty katalogowej.
#include
const byte csPin = 10;
const byte potChannel = 0; // kanał 0..5 w AD5206
void setup() {
pinMode(csPin, OUTPUT);
digitalWrite(csPin, HIGH);
SPI.begin();
}
void setPot(byte channel, byte value) {
digitalWrite(csPin, LOW);
SPI.transfer(channel); // wybór kanału
SPI.transfer(value); // wartość 0..255
digitalWrite(csPin, HIGH);
}
void loop() {
for (int value = 0; value <= 255; value++) {
setPot(potChannel, (byte)value);
delay(10);
}
for (int value = 255; value >= 0; value--) {
setPot(potChannel, (byte)value);
delay(10);
}
} W takim szkicu łatwo sprawdzić, czy układ rzeczywiście reaguje na zmianę nastawy. Ja zwykle zaczynam od jednego kanału i od prostego testu z multimetrem, bo to szybciej pokazuje błąd niż rozbudowana aplikacja. Jeśli napięcie albo rezystancja nie zmieniają się tak, jak powinny, przyczyna zwykle leży w okablowaniu, złym adresowaniu kanału albo niewłaściwym modelu układu.
To prowadzi do najważniejszego wyboru projektowego: czy naprawdę potrzebujesz digipota, czy wystarczy prostsze rozwiązanie.
Kiedy lepiej wybrać go zamiast PWM albo DAC
Najczęstszy błąd to użycie cyfrowego potencjometru tam, gdzie tak naprawdę potrzebny jest DAC albo zwykły PWM. Ja rozdzielam te przypadki bardzo ostro, bo każdy z nich rozwiązuje inny problem i nie warto ich mieszać tylko dlatego, że „coś daje napięcie na wyjściu”.
| Rozwiązanie | Co naprawdę zmienia | Największa zaleta | Największe ograniczenie | Kiedy wybieram |
|---|---|---|---|---|
| Cyfrowy potencjometr | Opór w torze analogowym | Naturalnie zastępuje gałkę w istniejącym układzie | Ma kroki, rezystancję suwaka i ograniczenia prądowe | Do regulacji gainu, biasu, progów i kalibracji |
| PWM | Współczynnik wypełnienia impulsów | Jest tani, szybki i wbudowany w Arduino | Do analogowego efektu zwykle wymaga filtracji | Do LED-ów, silników i prostego „udawania” napięcia |
| DAC | Prawdziwe napięcie analogowe | Daje najczystszy sygnał wyjściowy | Nie każda płytka Arduino go ma | Do precyzyjnych napięć odniesienia i torów pomiarowych |
| Potencjometr mechaniczny | Ręcznie ustawiany opór | Jest prosty i intuicyjny | Nie da się go sterować z programu i zużywa się mechanicznie | Gdy regulacja ma zostać całkowicie manualna |
Jeśli chcesz tylko ściemniać diody, PWM prawie zawsze będzie lepszy i tańszy. Jeśli potrzebujesz stabilnego napięcia analogowego, lepiej sprawdzi się DAC. Cyfrowy potencjometr wygrywa wtedy, gdy chcesz wpiąć sterowanie w istniejący tor analogowy i zachować jego logikę, zamiast przebudowywać cały układ od zera.
Zanim zamkniesz obudowę, warto jeszcze przejść przez kilka punktów kontrolnych.
Co sprawdzam przed montażem, żeby układ działał od pierwszej próby
Przy takich projektach najwięcej czasu oszczędza mi prosty, uporządkowany test na stole. Nie szukam od razu błędów w programie, tylko sprawdzam, czy układ ma właściwy zakres, właściwe napięcie i właściwy tryb pracy. To zwykle pozwala wyłapać problem w kilka minut, a nie po godzinie przypadkowego przepinania przewodów.
- Sprawdzam, czy układ jest 7-bitowy czy 8-bitowy i ile realnych kroków regulacji daje.
- Weryfikuję, czy zakres rezystancji pasuje do miejsca, w którym układ ma pracować.
- Upewniam się, że piny SHDN i WP mają stan zgodny z dokumentacją, a nie „wiszą w powietrzu”.
- Testuję pełny zakres od minimum do maksimum i patrzę, czy wiper zachowuje się przewidywalnie.
- Jeśli to model z pamięcią nieulotną, sprawdzam, czy po restarcie wraca ostatnia wartość, a nie ustawienie przypadkowe.
- Jeżeli układ ma pracować z Arduino Uno, upewniam się, że pin SS jest skonfigurowany jako wyjście.
W samym projekcie najbardziej opłaca się myśleć nie o „magii cyfrowego potencjometru”, tylko o tym, czy dana regulacja ma być zapamiętywana, jak dokładna ma być i czy rzeczywiście chcesz sterować oporem, a nie napięciem. Jeśli zaczynasz od tej prostszej logiki, układ zwykle wdraża się bez dramatów, a jego ograniczenia stają się po prostu częścią projektu, nie niespodzianką.
