Praca z STM32 zaczyna się najczęściej od środowiska, które pozwala jednocześnie ustawić piny, wygenerować szkielet kodu i podglądać działanie programu na płytce. STM32CubeIDE właśnie do tego służy: łączy edytor, kompilator, konfigurator peryferiów i debugger, więc dobrze sprawdza się tam, gdzie liczy się szybkie przejście od pomysłu do uruchomionego firmware. W praktyce to szczególnie użyteczne przy pierwszych projektach na STM32, ale również wtedy, gdy trzeba szybko zdiagnozować błąd w UART, timerze albo konfiguracji zegara.
Najważniejsze fakty o środowisku STM32CubeIDE
- To zintegrowane środowisko programistyczne dla mikrokontrolerów STM32, a nie osobny system czy emulator.
- Największą wartością jest połączenie konfiguracji sprzętu, generowania kodu i debugowania w jednym miejscu.
- Najlepiej sprawdza się przy pierwszych projektach, prototypach i pracy z płytkami ewaluacyjnymi typu Nucleo lub Discovery.
- Plik projektu z ustawieniami sprzętu zapisuje się zwykle w konfiguracji .ioc, więc to on staje się punktem odniesienia dla generowania kodu.
- Do debugowania potrzebujesz interfejsu SWD i najczęściej ST-LINK albo zgodnego programatora/debuggera.
- W praktyce wybór między HAL i LL decyduje o tym, czy stawiasz na szybszy start, czy na większą kontrolę nad peryferiami.
Czym jest STM32CubeIDE i kiedy naprawdę się przydaje
Najprościej mówiąc, to środowisko do tworzenia oprogramowania dla STM32, w którym nie muszę przeskakiwać między kilkoma narzędziami, żeby ustawić zegary, wygenerować inicjalizację, skompilować projekt i zatrzymać kod na breakpointcie. To ważne zwłaszcza w świecie mikrokontrolerów, gdzie błędy nie wynikają tylko z samej logiki programu, ale równie często z tego, że źle ustawiony został zegar, przerwanie albo multiplexing pinów.
W dokumentacji ST wprost widać, że narzędzie jest rozwijane jako część ekosystemu STM32 i działa na różnych platformach systemowych, więc nie zamyka pracy do jednego komputera. To dobra wiadomość dla osób, które pracują na kilku stanowiskach albo łączą laboratorium, dom i firmę. Ja zwykle traktuję to środowisko jako najsensowniejszy start dla kogoś, kto chce szybko zobaczyć efekt na płytce, zamiast od razu budować cały własny toolchain od zera.
- Jest praktyczne przy nauce STM32, bo od razu pokazuje zależność między konfiguracją a kodem.
- Pomaga przy prototypowaniu, kiedy liczy się tempo uruchomienia UART, SPI, I2C, ADC czy timera.
- Sprawdza się w debugowaniu, bo podgląd rejestrów i pamięci bywa cenniejszy niż sam output z printf.
- Jest mniej atrakcyjne, gdy ktoś chce maksymalnie minimalistyczny workflow i pełną kontrolę nad buildem w osobnych narzędziach.
Jeżeli spojrzysz na STM32 nie jak na „płytkę do migania LED-em”, tylko jak na platformę z realnymi peryferiami i ograniczeniami sprzętowymi, sens takiego IDE staje się dużo bardziej oczywisty. To dobry punkt wyjścia, więc teraz przechodzę do najważniejszego praktycznego etapu: pierwszego projektu.
Jak przejść od nowego workspace do działającego projektu
Największy błąd początkujących polega nie na kodzie, tylko na pominięciu porządku w konfiguracji. Najpierw warto wybrać właściwą płytkę albo konkretny mikrokontroler, potem ustawić zegary i piny, a dopiero na końcu pisać logikę aplikacji. Jeśli zaczniesz od pisania kodu „na czuja”, bardzo szybko zderzysz się z objawami, które wyglądają jak problem programistyczny, a są zwykłym błędem sprzętowej konfiguracji.

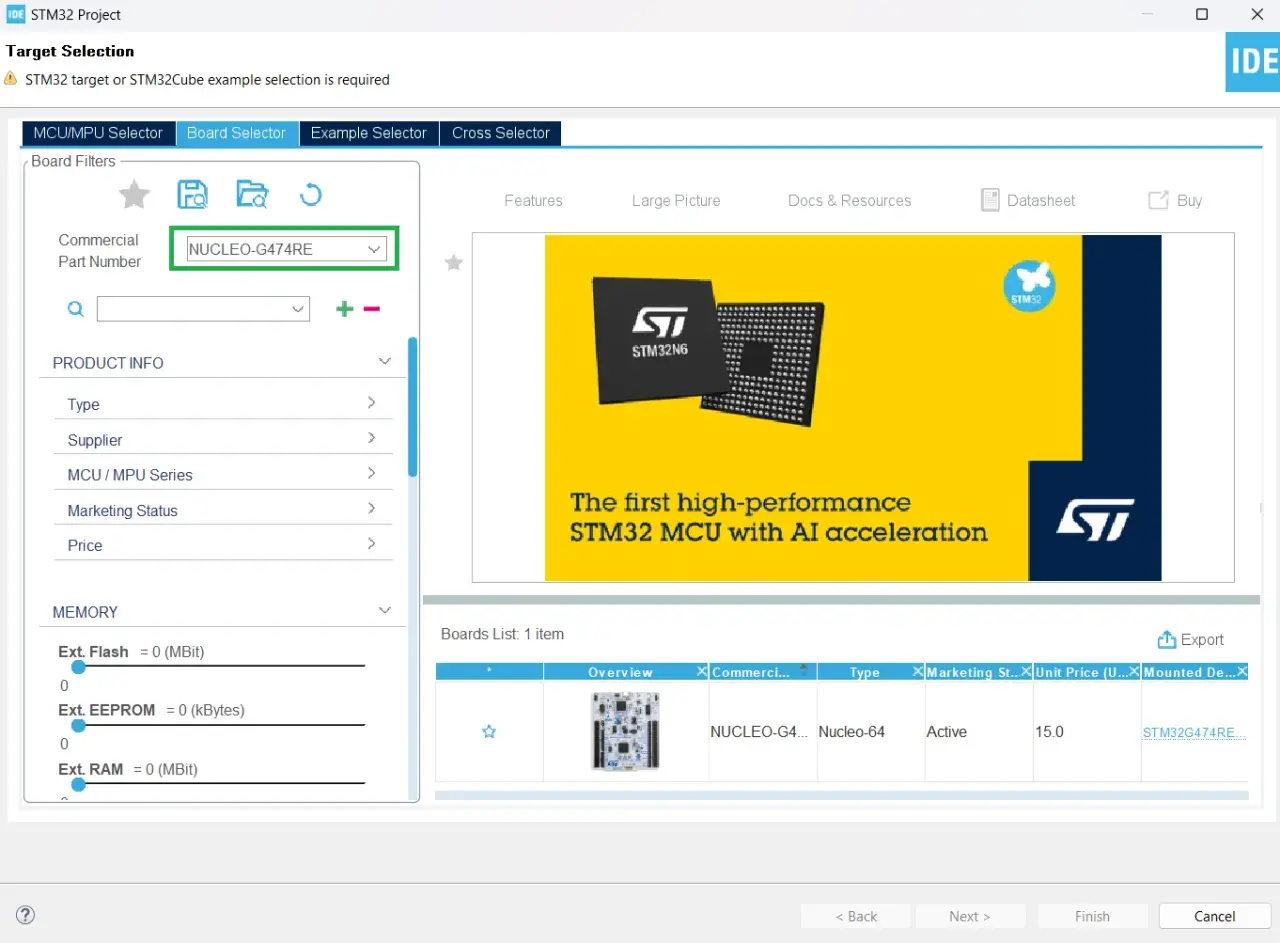

- Utwórz projekt dla konkretnej płytki albo układu, a nie „na ślepo” dla losowego MCU.
- Sprawdź, czy masz zainstalowany właściwy pakiet firmware dla danej rodziny STM32.
- Skonfiguruj piny, zegary i interfejsy, zanim wygenerujesz kod.
- Wygeneruj szkielet projektu i od razu zbuduj go bez własnych zmian.
- Wgraj program przez ST-LINK lub kompatybilny debugger i upewnij się, że debugowanie faktycznie działa.
W praktyce bardzo pomaga praca na płytce z wbudowanym interfejsem debug, bo odpada jeden poziom komplikacji. Jeśli go nie ma, trzeba dopilnować połączeń SWD, zasilania i odpowiedniego trybu pracy układu. Dla mnie to jest moment, w którym okazuje się, czy projekt jest dobrze ustawiony, bo pierwsze uruchomienie pokazuje więcej niż godzina zgadywania w edytorze.
Po tym etapie kluczowe staje się zrozumienie, co dokładnie generuje IDE i czego nie należy nadpisywać ręcznie.
Jak działa konfiguracja peryferiów i generowanie kodu
Najbardziej charakterystyczną cechą tego środowiska jest połączenie graficznej konfiguracji sprzętu z generowaniem kodu inicjalizacyjnego. W praktyce ustawiasz peryferia, a narzędzie tworzy znaczną część „nudnej” infrastruktury: inicjalizację zegarów, GPIO, przerwań i obsługę wybranych interfejsów. To oszczędza czas, ale ma też swój warunek powodzenia: trzeba rozumieć, co jest generowane automatycznie, a co zostaje pod Twoją kontrolą.
HAL i LL w praktyce
W STM32 świat zwykle kręci się wokół dwóch warstw: HAL, czyli Hardware Abstraction Layer, oraz LL, czyli Low Layer. HAL daje wyższy poziom abstrakcji i szybciej prowadzi do pierwszego działającego projektu. LL jest bliżej sprzętu, przez co daje większą kontrolę i zwykle mniejszy narzut, ale wymaga lepszego rozumienia dokumentacji oraz rejestrów peryferiów.
| Kryterium | HAL | LL |
|---|---|---|
| Start projektu | Szybszy i prostszy | Wolniejszy, bardziej techniczny |
| Poziom abstrakcji | Wyższy | Niższy |
| Kontrola nad sprzętem | Mniejsza, ale wygodniejsza | Większa, bliższa rejestrom |
| Typowy wybór | Pierwsze projekty, prototypy, nauka | Projekty wymagające precyzyjnej optymalizacji |
Jeżeli zaczynasz, HAL zwykle wystarcza i jest rozsądniejszym wyborem. LL ma sens wtedy, gdy naprawdę czujesz limit wydajności, zależy Ci na drobnej optymalizacji albo chcesz świadomie pracować bliżej sprzętu.
Przeczytaj również: Schemat ESP8266 - Jak uniknąć błędów i zbudować stabilny układ?
Plik .ioc i sekcje user code
Plik .ioc jest w praktyce sercem konfiguracji projektu. To tam zapisuje się ustawienie pinów, zegarów i peryferiów, a następnie z tego pliku IDE generuje kod. Dobra zasada jest prosta: nie walczyć z generatorem, tylko nauczyć się żyć w przewidzianych przez niego miejscach, zwłaszcza w sekcjach USER CODE.
Jeżeli własny kod zapiszesz poza wyznaczonymi blokami, przy ponownym generowaniu bardzo łatwo go stracisz. To jeden z tych problemów, które nie wyglądają groźnie, dopóki nie nadpiszesz sobie pół dnia pracy. Właśnie dlatego po wygenerowaniu projektu zawsze sprawdzam, gdzie narzędzie kończy swoją odpowiedzialność, a gdzie zaczyna się moja.
Gdy ten mechanizm jest jasny, debugowanie przestaje być zgadywanką, a staje się normalnym narzędziem pracy.
Debugowanie bez zgadywania
W mikrokontrolerach debug bywa ważniejszy niż sam kompilator. Program często „działa”, ale nie tak, jak zakładałeś: przerwanie nie wchodzi, magistrala I2C nie odpowiada, timer nie liczy albo ADC zwraca zera. Wtedy możliwość zatrzymania kodu, sprawdzenia zmiennych, rejestrów i pamięci jest po prostu szybsza niż pisanie kolejnych printów.
- Breakpoints pomagają zatrzymać program w konkretnym miejscu i sprawdzić, co się dzieje przed błędem.
- Watch i podgląd zmiennych pokazują, czy logika programu faktycznie idzie tam, gdzie planowałeś.
- Memory view i rejestry peryferiów pozwalają zweryfikować, czy sprzęt został ustawiony tak, jak zakłada konfiguracja.
- Fault analysis jest przydatna, gdy program wpada w HardFault lub zatrzymuje się bez oczywistej przyczyny.
- RTOS debug ma znaczenie, jeśli projekt korzysta z systemu operacyjnego czasu rzeczywistego.
Ja zwykle zaczynam od prostego schematu: breakpoint w inicjalizacji, potem krok po kroku przez konfigurację zegara i peryferiów, a dopiero później przejście do logiki aplikacji. To pozwala szybko odróżnić błąd w kodzie od błędu na poziomie sprzętu. Jeśli debug pokazuje dziwne objawy, bardzo często problemem jest nie sam algorytm, lecz zła konfiguracja taktowania, pinów albo trybu pracy interfejsu.
To prowadzi naturalnie do pytania, kiedy takie środowisko jest najlepszym wyborem, a kiedy lepiej przyjąć inny workflow.
Kiedy wybrać to środowisko, a kiedy zmienić workflow
Jeżeli pracujesz z nową płytką STM32, uczysz się rodziny mikrokontrolerów albo chcesz szybko uruchomić peryferia bez pisania wszystkiego od zera, ten wybór jest bardzo rozsądny. Jeśli jednak Twój zespół ma mocno zautomatyzowany build, osobny system testów i własne skrypty, czasem lepiej potraktować IDE jako jeden z elementów procesu, a nie jedyne centrum świata.
| Scenariusz | Dlaczego to działa | Na co uważać |
|---|---|---|
| Pierwszy projekt na Nucleo lub Discovery | Szybka konfiguracja i wygodny debug | Łatwo przeoczyć znaczenie pliku .ioc i nadpisać własny kod |
| Nauka STM32 i peryferiów | GUI pomaga połączyć teorię z działającym sprzętem | Warto równolegle czytać dokumentację rejestrów, żeby nie zostać przy samym generatorze |
| Prototyp produktu | Skraca czas dojścia do działającego firmware | Trzeba pilnować porządku w projekcie, żeby później dało się go utrzymać |
| Duży projekt z własną automatyzacją | Może nadal służyć do konfiguracji i debugowania | Warto przemyśleć podział na generator, repozytorium i narzędzia CI |
W mojej ocenie największa przewaga tego środowiska pojawia się wtedy, gdy celem nie jest „czysty” setup narzędziowy, tylko sprawne dowiezienie działającego firmware. Jeśli natomiast cały zespół myśli w kategoriach rozbudowanego pipeline’u, od początku trzeba ustalić, co generujemy automatycznie, a co utrzymujemy ręcznie. Z takiego podejścia płynnie wynika kolejny temat: typowe błędy, które powtarzają się najczęściej.
Najczęstsze błędy, które psują pierwszy projekt
Większość problemów, które widzę u początkujących, powtarza się zaskakująco podobnie. To nie są spektakularne awarie, tylko drobne niedopatrzenia, które sprawiają, że program w ogóle nie startuje albo startuje w sposób nieprzewidywalny.
- Wybór niewłaściwego typu projektu, przez co konfiguracja nie pasuje do realnej płytki.
- Brak zgodnego pakietu firmware dla danej rodziny STM32.
- Edytowanie plików poza sekcjami USER CODE, a potem utrata zmian po generowaniu.
- Ignorowanie konfiguracji zegara, przez co UART, timery lub USB pracują nie tak, jak trzeba.
- Próba debugowania bez poprawnie podłączonego SWD lub bez działającego ST-LINK.
- Zbyt szybkie włączanie optymalizacji kompilatora, zanim projekt w ogóle został porządnie sprawdzony.
Jeśli miałbym wskazać jeden nawyk, który oszczędza najwięcej czasu, powiedziałbym: zawsze uruchom najpierw najprostszy możliwy test, dopiero potem dokładaj kolejne moduły. Taka kolejność brutalnie obnaża problemy z konfiguracją i pozwala uniknąć sytuacji, w której jednocześnie psuje się UART, zegar i logika programu. To właśnie dlatego ostatnia rzecz, o którą warto zadbać, to kilka prostych nawyków organizacyjnych.
Co warto ustawić po pierwszym uruchomieniu płytki
Po pierwszym udanym flashu i debugowaniu warto przejść z trybu „czy działa?” do trybu „czy ten projekt da się rozwijać?”. Ja zwykle zaczynam od porządku w repozytorium, kopii pliku .ioc i krótkiej notatki, jakie peryferia zostały już skonfigurowane. To ma mały koszt na starcie, ale później oszczędza bardzo dużo czasu, zwłaszcza gdy projekt wraca po kilku tygodniach przerwy.
- Zachowaj plik konfiguracji jako punkt odniesienia dla kolejnych zmian.
- Ustal, które fragmenty kodu są generowane, a które piszesz ręcznie.
- Dodaj prosty kanał diagnostyczny, najczęściej UART lub semihosting, jeśli pasuje do projektu.
- Sprawdź nazewnictwo pinów i modułów, zanim projekt urośnie.
- Dokumentuj od razu nietypowe decyzje, na przykład zmianę zegara, użycie DMA albo odwróconą logikę linii.
Jeśli potraktujesz STM32CubeIDE nie jako „program do kliknięcia kilku checkboxów”, tylko jako narzędzie do świadomego prowadzenia projektu od konfiguracji do debugowania, szybko zobaczysz, że przyspiesza on pracę zamiast ją komplikować. Dobrze ustawiony pierwszy projekt staje się potem wzorcem dla kolejnych, a to w praktyce daje większą wartość niż pojedyncza funkcja czy efektowny skrót klawiszowy.
