Enkoder Arduino jest prostym, ale bardzo praktycznym sposobem na wprowadzanie danych krokowych: pozwala zmieniać wartość w lewo i w prawo, a często daje też klikany przycisk w osi. W praktyce sprawdza się wszędzie tam, gdzie zwykłe przyciski są zbyt wolne, a potencjometr zbyt „ciągły” i mało precyzyjny. Poniżej pokazuję, jak go podłączyć, jak odczytywać impulsy, na co uważać w kodzie i kiedy lepiej wybrać inny typ elementu wejściowego.
Najważniejsze rzeczy, które warto wiedzieć przed pierwszym uruchomieniem
- Enkoder obrotowy wysyła dwa sygnały przesunięte w fazie, więc Arduino może rozpoznać zarówno kierunek, jak i liczbę kroków.
- Najprostszy i najpewniejszy start to wejścia ustawione jako INPUT_PULLUP oraz wspólna masa.
- Jeśli odczyt gubi kroki, winne są zwykle drgania styków, blokujące opóźnienia albo zły dobór pinów do przerwań.
- Do prostych menu i ustawień zwykle wystarcza enkoder mechaniczny; do bardziej wymagających projektów lepszy bywa optyczny albo magnetyczny.
- Na początku testuj sam odczyt w monitorze portu szeregowego, zanim podłączysz logikę całego urządzenia.
Jak działa enkoder obrotowy i kiedy wygrywa z przyciskami
Najprościej mówiąc, enkoder obrotowy nie podaje gotowej pozycji, tylko informuje o ruchu. Dwa kanały sygnałowe, zwykle oznaczane jako A i B, zmieniają stan w lekko przesuniętym rytmie. Mikrokontroler odczytuje kolejność tych zmian i na tej podstawie wie, czy pokrętło obrócono w prawo, czy w lewo.
To ważna różnica względem potencjometru. Potencjometr zwraca wartość analogową odpowiadającą aktualnemu położeniu, więc nadaje się do płynnej regulacji. Enkoder jest za to lepszy tam, gdzie użytkownik ma przesuwać się po pozycjach menu, zmieniać licznik, przewijać listę albo korygować parametr skokowo. Ja zwykle traktuję go jako wygodniejszy zamiennik dla zestawu dwóch przycisków: minus i plus.
W wielu modelach dochodzi jeszcze trzeci element, czyli przycisk w osi pokrętła. Dzięki temu jednym komponentem obsłużysz wybór opcji, zmianę wartości i zatwierdzanie. To właśnie dlatego taki element tak dobrze pasuje do interfejsów w robotyce, urządzeniach pomiarowych i prostych panelach sterujących. Gdy już wiesz, co robi ten układ, można przejść do praktycznego podłączenia.

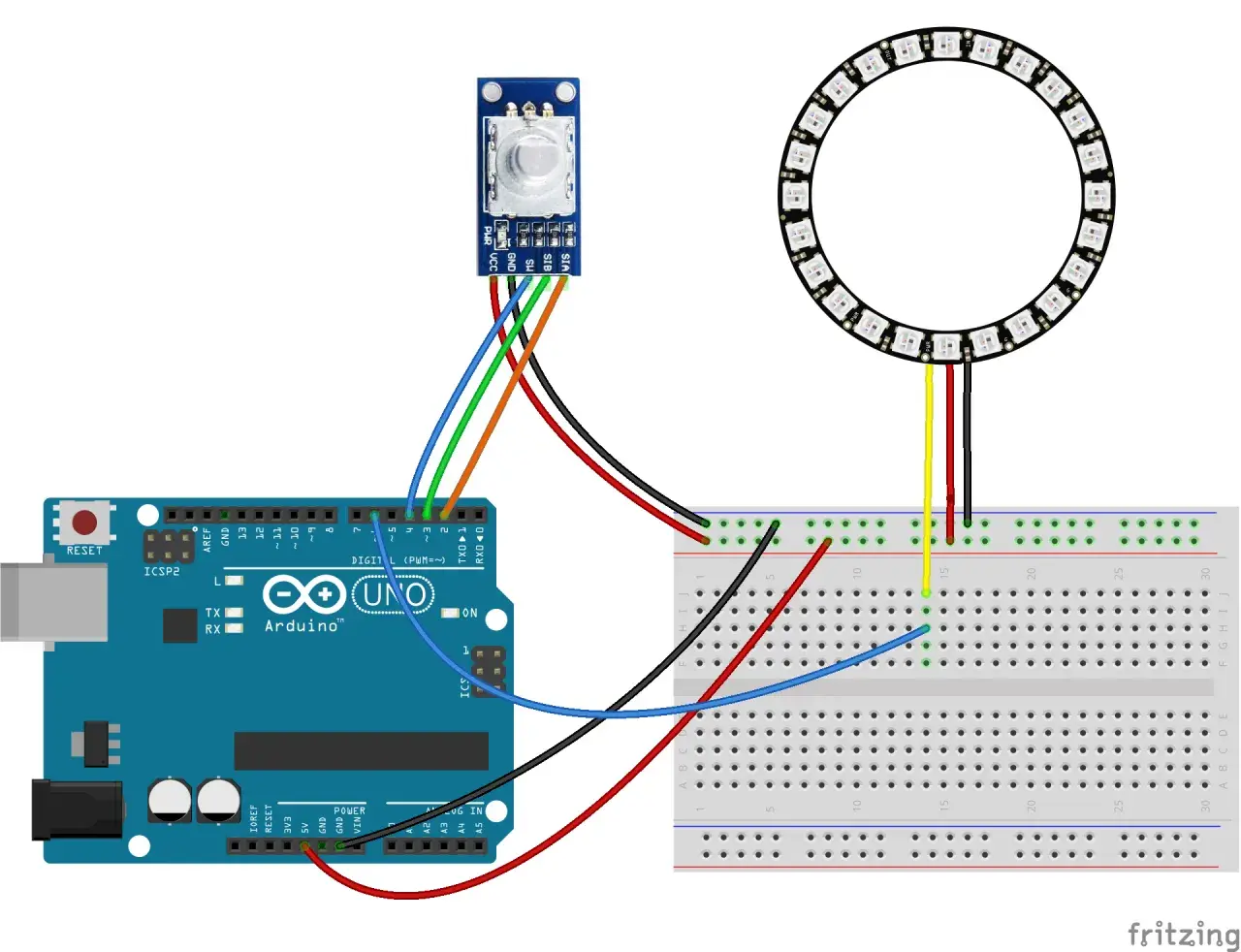

Jak podłączyć enkoder do Arduino bez losowych stanów
Tu najczęściej pojawiają się pierwsze problemy, ale w praktyce układ jest prosty. Najważniejsze są trzy rzeczy: wspólna masa, poprawne podciągnięcie wejść i sensowny wybór pinów. Jeśli korzystasz z gotowego modułu, sprawdź opis wyprowadzeń, bo niektóre płytki mają tylko sygnały A, B i przycisk, a inne dorzucają jeszcze zasilanie VCC.
W prostym projekcie z Arduino Uno najwygodniej użyć wejść cyfrowych z włączonym wewnętrznym podciąganiem. Dokumentacja Arduino opisuje to wprost: piny można skonfigurować jako INPUT_PULLUP, co ułatwia pracę z przyciskami i enkoderami bez dokładania zewnętrznych rezystorów w podstawowym układzie. W takim połączeniu stan spoczynkowy jest wysoki, a zwarcie do masy daje niski.

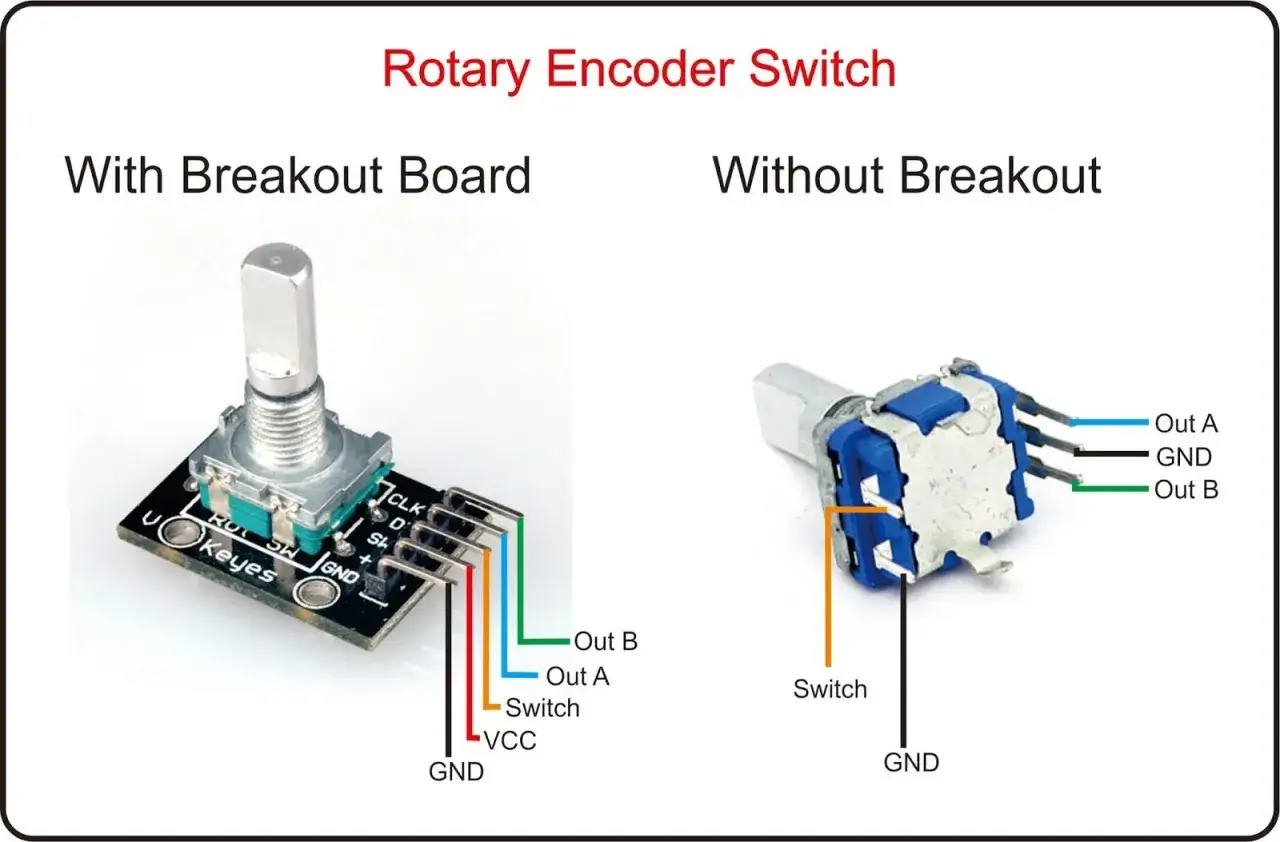

Najprostsze połączenie
| Wyprowadzenie enkodera | Typowe podłączenie | Po co |
|---|---|---|
| A | Pin cyfrowy, najlepiej z obsługą przerwań | Odczyt jednego z dwóch kanałów impulsów |
| B | Drugi pin cyfrowy | Rozpoznanie kierunku obrotu |
| SW | Oddzielny pin z INPUT_PULLUP
|
Obsługa kliknięcia w osi |
| GND | Masa Arduino | Wspólny punkt odniesienia dla sygnałów |
| VCC | 5 V albo 3,3 V, zależnie od modułu | Tylko jeśli enkoder ma elektronikę na płytce |
Jeśli pracujesz na surowym enkoderze mechanicznym, często nie potrzebujesz osobnego VCC, bo to zwykły zestaw styków. Jeśli masz moduł z płytką, diodami albo rezystorami, zasilanie może być wymagane. Właśnie tu początkujący najczęściej mylą „sam element” z „modułem na breakout boardzie”.
W praktyce najlepiej prowadzić przewody krótko i nie zostawiać wejść „wiszących” w powietrzu. Długie, luźne połączenia potrafią zebrać zakłócenia, a wtedy pokrętło zaczyna żyć własnym życiem. Gdy połączenia są uporządkowane, można zająć się kodem i odczytem kroków.
Jak odczytać impulsy w kodzie
Ja zwykle zaczynam od najprostszego wariantu: najpierw sprawdzam, czy enkoder w ogóle generuje sensowny sygnał, a dopiero później dokładam logikę menu lub sterowania. W oficjalnej dokumentacji Arduino znajdziesz gotowe podejście oparte o biblioteki do enkoderów, a także mechanizmy takie jak INPUT_PULLUP, digitalPinToInterrupt() i attachInterrupt(). To dobra droga, bo oszczędza czas spędzony na ręcznym dekodowaniu każdego zbocza.
Prosty start z biblioteką
Jeżeli chcesz szybko zobaczyć wynik w monitorze portu szeregowego, taki szkic wystarcza jako punkt wyjścia:
#include
const byte pinButton = 4;
Encoder knob(2, 3);
long lastPosition = 0;
void setup() {
Serial.begin(115200);
pinMode(pinButton, INPUT_PULLUP);
}
void loop() {
long position = knob.read();
if (position != lastPosition) {
lastPosition = position;
Serial.println(position);
}
if (digitalRead(pinButton) == LOW) {
// Reakcja na kliknięcie w osi enkodera
}
} Taki kod ma jedną zaletę: od razu widzisz, czy obrót rzeczywiście zmienia licznik. To bardzo dobry test na etapie prototypu, bo oddziela problem sprzętowy od problemu programowego. Jeśli wartość się zmienia, możesz spokojnie dokładać menu, zmieniać zakresy i mapować pozycje na konkretne akcje.
Przeczytaj również: Pomiar napięcia Arduino - Jak to zrobić bez błędów?
Kiedy przejść na przerwania
Jeżeli enkoder ma reagować bez zauważalnego opóźnienia, a w pętli głównej dzieją się też inne rzeczy, lepiej oprzeć odczyt o przerwania. Wtedy mikrokontroler reaguje na zmianę stanu od razu, zamiast „czekać”, aż loop() zdąży wrócić do odczytu. To szczególnie ważne wtedy, gdy w programie używasz więcej logiki, wyświetlacza albo komunikacji szeregowej.
Na płytkach takich jak Uno zwykle wybiera się piny obsługujące przerwania zewnętrzne, a na innych rodzinach warto sprawdzić mapowanie konkretnej płytki. Wniosek jest prosty: im szybszy i bardziej interaktywny interfejs, tym większy sens mają przerwania. Gdy kod już działa, zaczynają wychodzić na jaw typowe błędy sprzętowe i programowe.
Najczęstsze błędy, które psują odczyt
Jeśli enkoder działa tylko czasami, nie zakładaj od razu, że element jest uszkodzony. W większości przypadków problem leży w połączeniach, filtrowaniu styków albo w sposobie odczytu. Poniżej zestawiam błędy, które widzę najczęściej.
| Objaw | Najczęstsza przyczyna | Co zrobić |
|---|---|---|
| Licznik rośnie, ale kierunek jest odwrócony | Przewody A i B są zamienione | Zamień kanały miejscami albo odwróć interpretację w kodzie |
| Wartość skacze o kilka kroków naraz | Drgania styków i zbyt agresywny odczyt | Dodaj debounce 5-20 ms, użyj biblioteki albo przerwań |
| Enkoder reaguje tylko przy bardzo wolnym obracaniu | Pętla jest blokowana przez delay() lub ciężką logikę |
Usuń blokujące opóźnienia i odczytuj stan częściej |
| Przycisk w osi działa losowo | Brak podciągania wejścia | Ustaw INPUT_PULLUP i testuj przycisk osobno |
| Układ zachowuje się niestabilnie po podłączeniu dłuższych przewodów | Zakłócenia i brak porządnej referencji masy | Skróć przewody, sprawdź GND i ogranicz „wiszące” wejścia |
Najbardziej podstępny błąd to mylenie drgań styków z błędem kodu. Enkoder mechaniczny nie przełącza się idealnie, więc krótki filtr czasowy naprawdę ma sens. Ja zwykle zaczynam od prostego testu bez żadnych efektów ubocznych i dopiero potem wprowadzam wygładzanie wyniku. Dzięki temu od razu widać, czy logika reaguje na pojedynczy krok, czy rozjeżdża się już na poziomie sygnału. Gdy ten etap jest opanowany, można świadomie wybrać sam model enkodera.
Jak wybrać model do swojego projektu
Wybór nie powinien kończyć się na pytaniu „czy ma pokrętło”. Liczy się liczba kroków na obrót, obecność przycisku, rodzaj montażu, napięcie pracy i odporność na zużycie. Do prostego panelu w Arduino Uno zwykle wystarcza tani enkoder mechaniczny z klikami. Jeśli projekt ma działać długo, intensywnie albo ma zbierać sygnał z większą kulturą pracy, warto rozważyć wersję optyczną lub magnetyczną.
| Typ | Plusy | Minusy | Kiedy ma sens |
|---|---|---|---|
| Mechaniczny | Tani, łatwo dostępny, zwykle ma przycisk | Drgania styków, mniejsza trwałość | Menu, ustawienia, projekty hobbystyczne |
| Optyczny | Czystszy sygnał, dobra precyzja | Zwykle droższy i bardziej wymagający | Precyzyjne interfejsy i intensywne użytkowanie |
| Magnetyczny | Odporność na zużycie, płynna praca | W zależności od modułu trudniejsza integracja | Urządzenia, które mają działać długo i stabilnie |
Przy zakupie patrzę jeszcze na trzy rzeczy: czy wyczuwalne są detenty, czyli wyraźne stopnie obrotu; czy wałek pasuje mechanicznie do obudowy; oraz czy moduł działa z poziomem 5 V lub 3,3 V. To szczególnie ważne, gdy projekt ma później trafić nie tylko na Arduino, ale też na ESP32 albo inny układ. Zasada działania pozostaje ta sama, ale poziomy logiczne i sposób konfiguracji wejść już nie.
W praktyce ten sam enkoder może świetnie pasować do menu na mikrokontrolerze, a gorzej sprawdzić się w aplikacji, która ma liczyć szybkie i bardzo powtarzalne obroty. Dlatego przed wyborem warto zadać sobie proste pytanie: czy potrzebuję wygodnego sterowania, czy pomiaru ruchu z większą dokładnością? To pytanie zwykle rozwiązuje więcej niż sama specyfikacja produktu.
Co sprawdzić przed zamknięciem obudowy
Zanim uznasz projekt za gotowy, przejdź przez szybki test praktyczny. Obróć pokrętło powoli w obie strony, potem szybciej, a na końcu kilkanaście razy kliknij przycisk w osi. Jeśli licznik nie gubi kroków i nie pojawiają się przypadkowe przeskoki, układ jest najpewniej poprawnie podłączony i dobrze obsłużony w kodzie.
- Sprawdź, czy kierunek obrotu odpowiada logice interfejsu.
- Upewnij się, że przycisk nie wymaga mocnego dociśnięcia, żeby zadziałać.
- Wprowadź ograniczenia zakresu, jeśli licznik nie może zejść poniżej zera albo przekroczyć maksimum.
- Jeśli projekt ma pracować długo, zostaw w kodzie miejsce na korektę debounce i skalowania kroków.
- Przetestuj układ bez obudowy, a dopiero potem powtórz test po montażu mechanicznym.
To właśnie ten etap najczęściej odróżnia działający prototyp od wygodnego w użyciu urządzenia. Gdy enkoder reaguje płynnie, logika jest przewidywalna, a wejścia są stabilne, zyskujesz interfejs, który naprawdę ułatwia obsługę projektu. W przypadku Arduino i podobnych mikrokontrolerów taki mały element potrafi zrobić większą różnicę niż rozbudowany ekran, bo od razu daje użytkownikowi intuicyjną kontrolę nad parametrami.
