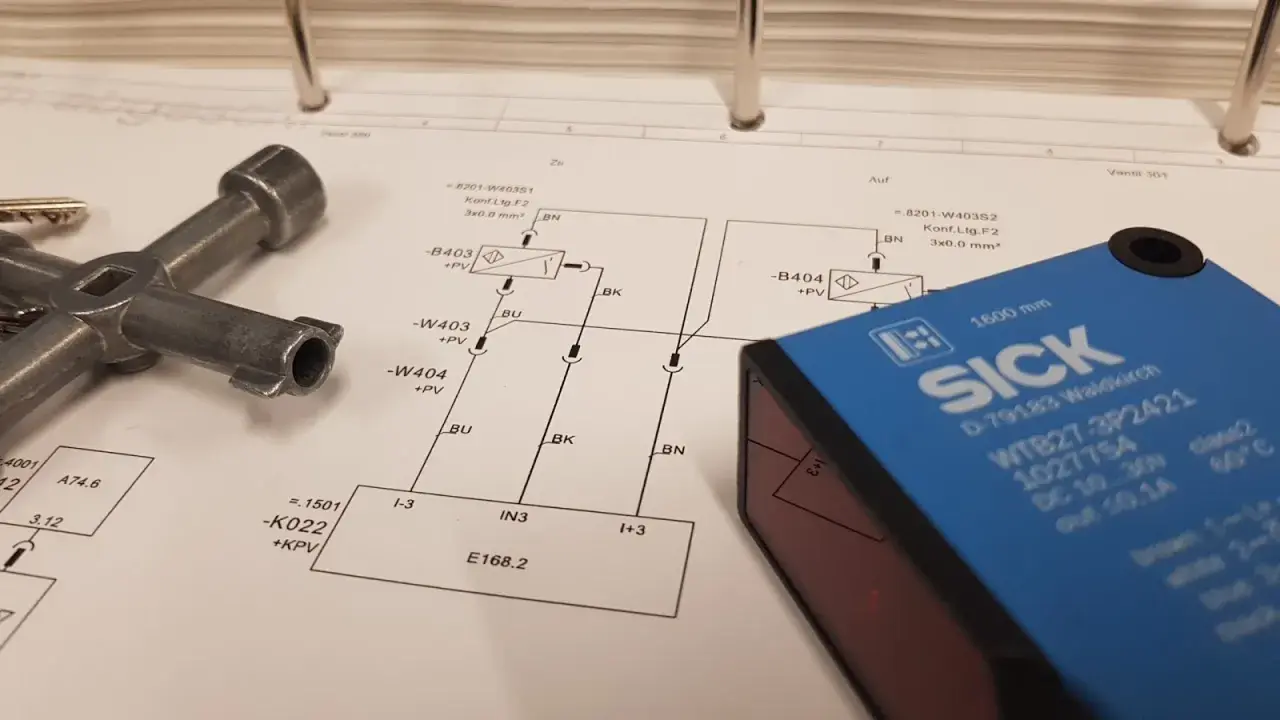

Przy czujniku optycznym decydują nie tylko sam element, ale też sposób połączenia, próg zadziałania i geometria całego układu. Dobrze narysowany schemat pokazuje, gdzie kończy się nadajnik IR, gdzie zaczyna fototranzystor i dlaczego ta sama konstrukcja może działać świetnie albo irytująco niestabilnie. Poniżej rozkładam temat na praktyczne części: prosty układ do zbudowania w warsztacie, dobór rezystorów, warianty przelotowe i odbiciowe oraz błędy, które najczęściej zabijają czułość.
Najważniejsze rzeczy, które warto zapamiętać
- Nadajnik IR to zwykle dioda z rezystorem szeregowym, a przy 5 V i prądzie około 20 mA wychodzi najczęściej 180-200 Ω.
- Odbiornik w prostym układzie to fototranzystor z rezystorem obciążenia; mniejszy RL daje szybszy sygnał, większy - większą czułość.
- W układzie przelotowym liczy się szczelina i osiowość, a w odbiciowym - kolor, połysk i odległość powierzchni.
- W automatyce gotowe czujniki trzeba dopasować do wejść NPN/PNP i logiki sterownika.
- Jeśli sygnał pływa, pomaga histereza, filtracja i lepsza osłona optyki, a nie samo „podkręcanie” rezystora.
Jak czytam schemat czujnika optycznego
W schemacie zawsze rozdzielam dwa tory: optyczny i elektryczny. Optyczny mówi, którędy idzie światło, a elektryczny pokazuje, co dzieje się na wyjściu po jego przerwaniu albo odbiciu. W praktyce najczęściej widzę układ z diodą nadawczą IR, fototranzystorem jako detektorem oraz rezystorem, który zamienia zmianę prądu w czytelne napięcie.
W notach aplikacyjnych producentów takich jak TT Electronics i Marktech rdzeń jest właściwie zawsze ten sam: LED jako nadajnik, fototranzystor jako detektor i rezystor obciążenia, który ustawia próg oraz szybkość reakcji. To ważne, bo wielu początkujących patrzy na sam symbol czujnika, a ignoruje resztę układu, choć właśnie tam kryje się różnica między działającym prototypem a kapryśnym eksperymentem.
Dwa bloki, które traktuję osobno
- Nadajnik - dioda IR z rezystorem szeregowym, który ustala prąd i jasność wiązki.
- Odbiornik - fototranzystor lub fotodioda z rezystorem obciążenia, który zamienia światło na sygnał napięciowy.
- Logika wyjścia - komparator, Schmitt trigger albo wejście mikrokontrolera, które decyduje, czy sygnał ma być cyfrowy, czy analogowy.
Jeżeli na schemacie widzę tylko symbol sensora bez tych trzech bloków, zakładam, że rysunek jest niepełny i trzeba go doprecyzować przed montażem. Gdy ten podział jest jasny, można przejść do najprostszego układu, który składa się naprawdę szybko.
Najprostszy układ, który realnie działa w warsztacie
Jeśli buduję prosty czujnik na stykówce, zaczynam od wersji przelotowej: dioda IR świeci w stronę fototranzystora, a obiekt tylko przerywa wiązkę. To układ najbardziej przewidywalny, bo nie muszę walczyć z kolorem powierzchni ani jej połyskiem. Wystarczy poprawnie dobrać prąd diody, rezystor po stronie odbiornika i odległość między elementami.
Nadajnik IR
Tu działa zwykły rachunek: RE = (VCC - VF) / IF. TT Electronics podaje dla typowej diody IR Vf około 1.2-1.3 V przy 20 mA; przy 5 V daje to około 185 Ω, więc praktycznie biorę 180 Ω lub 200 Ω. Dla tego punktu pracy rezystor 1/8 W wystarcza, bo moc jest rzędu 74 mW. Przy 12 V ten sam prąd wymaga już około 535 Ω, więc wybieram 560 Ω i zwykle przechodzę na 1/4 W.
| Zasilanie | Przyjęte Vf | Prąd diody | Rezystor RE | Moc na RE |
|---|---|---|---|---|
| 5 V | 1.2-1.3 V | 20 mA | około 185 Ω, praktycznie 180-200 Ω | około 74 mW |
| 12 V | 1.2-1.3 V | 20 mA | około 535 Ω, praktycznie 560 Ω | około 214 mW |
To są punkty startowe dla typowej diody IR, nie dogmat. Jeśli datasheet ogranicza prąd niżej, trzymam się dokumentacji, a nie ładnej tabelki.
Przeczytaj również: Decybele w elektronice - Jak czytać dBm, dBV, dBFS i dBA?
Odbiornik z fototranzystorem
Po stronie odbiornika stawiam fototranzystor w układzie wspólnego emitera: kolektor idzie do VCC przez RL, emiter do masy, a sygnał odczytuję z kolektora. W prostym prototypie zaczynam od 10 kΩ; jeśli sygnał reaguje za wolno, schodzę niżej, a jeśli światło otoczenia zaczyna mieszać, wolę mocniejszą osłonę optyczną albo histerezę niż samo podbijanie rezystora. Marktech zwraca uwagę, że mniejszy RL przyspiesza przełączanie, ale zbyt duży może zwiększyć podatność na prąd ciemny i zakłócenia.
W praktyce pilnuję jeszcze jednej rzeczy: jeżeli wyjście ma trafiać do mikrokontrolera, dodaję porządne odsprzęganie zasilania i nie liczę na to, że sam pin wejściowy „załatwi temat”. Kiedy ten wariant już działa stabilnie, dobieram dopiero geometrię czujnika, bo to ona najbardziej wpływa na wygodę montażu.
Bariera, odbicie czy szczelina
W warsztacie najczęściej mam do wyboru trzy geometrie detekcji. Każda z nich nadaje się do czego innego i każda ma własne ograniczenia. Właśnie dlatego nie lubię traktować jednego rozwiązania jako uniwersalnego - to zwykle kończy się rozczarowaniem po pierwszym teście z realnym obiektem.
| Wariant | Jak działa | Mocne strony | Ograniczenia | Kiedy go wybieram |
|---|---|---|---|---|
| Bariera przelotowa | Nadajnik i odbiornik są naprzeciw siebie, a obiekt przerywa wiązkę | Największa powtarzalność i dobra odporność na kolor obiektu | Wymaga miejsca po obu stronach i dokładnego ustawienia osi | Zliczanie, kontrola przejścia, detekcja krawędzi |
| Odbiciowy | Nadajnik i odbiornik są obok siebie, a sygnał wraca od powierzchni obiektu | Łatwiejszy montaż, tylko jedna strona dostępu | Zależy od koloru, połysku i odległości powierzchni | Gdy nie mam dostępu z obu stron albo chcę prostszy montaż |
| Szczelinowy | Obiekt przechodzi przez wąską szczelinę między elementami | Bardzo dobra precyzja i kompaktowa forma | Ogranicza go szerokość szczeliny i kształt detalu | Enkodery, tarcze z otworami, precyzyjne zliczanie |
| Gotowy czujnik przemysłowy | Układ ma już wzmacniacz, próg i wyjście cyfrowe | Najmniej strojenia, szybkie uruchomienie | Mniejsza swoboda modyfikacji własnego schematu | Gdy ważniejsza jest niezawodność niż eksperyment |
Jeśli pracuję z gotowym czujnikiem przemysłowym, sprawdzam jeszcze typ wyjścia. W praktyce NPN łączę z wejściem SOURCE, a PNP z SINK, bo inaczej układ na stole wygląda poprawnie, ale sterownik nie widzi stanu tak, jak powinien. Gdy geometria jest już dobrana, przechodzę do progu i filtracji, bo bez tego nawet dobry układ potrafi pływać.
Jak dobrać próg, histerezę i filtrację
Najwięcej czasu oszczędza mi nie sztuczne wzmacnianie sygnału, lecz ustawienie sensownego progu. Histereza to po prostu różnica między poziomem załączenia i wyłączenia, czyli zabezpieczenie przed drżeniem wyjścia na granicy decyzji. Bez niej czujnik reaguje na szum, drgania mechaniczne i chwilowe odbicia od powierzchni.
| Objaw | Co robię | Dlaczego to działa |
|---|---|---|
| Sygnał drży przy krawędzi obiektu | Dodaję komparator z histerezą albo Schmitt trigger | Próg nie „szuka” punktu równowagi w szumie |
| Fałszywe wzbudzenia w słońcu lub pod lampą | Zmniejszam RL, osłaniam optykę i, jeśli trzeba, moduluję nadajnik | Światło otoczenia ma mniejszy wpływ na wynik |
| Reakcja jest zbyt wolna | Obniżam RL i skracam przewody | Mniejsza stała czasowa daje szybsze zbocza |
| Ciemny obiekt jest słabo widoczny | Zwiększam prąd nadajnika w granicach datasheet albo przechodzę na barierę przelotową | Rośnie zapas sygnału i spada zależność od odbicia |
W aplikacjach bardziej wymagających wolę układ, w którym nadajnik jest modulowany, a odbiornik patrzy tylko na wybrany sygnał. Wtedy światło otoczenia ma mniejsze znaczenie niż w prostym fototranzystorze z rezystorem, a całość jest po prostu bardziej odporna. Kiedy sygnał jest już czysty, zostają typowe błędy montażowe, czyli to, co najczęściej psuje działanie w realnym warsztacie.
Najczęstsze błędy, które psują działanie układu
- Brak rezystora ograniczającego prąd diody IR - to najprostsza droga do przegrzania elementu albo niestabilnej emisji.
- Mylenie kolektora i emitera fototranzystora - układ niby jest złożony, ale sygnał zachowuje się odwrotnie albo wcale.
- Zbyt duży RL - rośnie czułość, ale rośnie też ryzyko fałszywego przełączenia od światła otoczenia i prądu ciemnego.
- Brak osłony optyki - odbicia od płytki, obudowy albo błyszczącej powierzchni potrafią zakłócić odczyt bardziej niż sam element elektroniczny.
- Złe ustawienie osi - szczególnie w barierze przelotowej i szczelinowej. Czasem wystarczy minimalne przesunięcie, żeby układ zachowywał się losowo.
- Pomylenie wyjścia czujnika z wejściem sterownika - w wersjach przemysłowych to klasyczny problem przy NPN/PNP i wejściach PLC.
Przy diagnostyce idę zawsze po kolei: najpierw sprawdzam prąd nadajnika, potem napięcie na kolektorze bez obiektu, następnie z obiektem, a na końcu reagowanie na światło zewnętrzne. Jeśli ten porządek jest zachowany, większość usterek wychodzi szybko i bez zgadywania. Jeżeli wszystko działa na stole, zostaje już tylko odpowiedź na pytanie, do czego taki czujnik nadaje się naprawdę.
Gdzie taki układ daje najlepszy efekt w praktyce
Najlepsze zastosowania dla prostego czujnika optycznego to te, w których chcę wykryć obecność, przejście albo pozycję, a nie mierzyć absolutną odległość. W robotyce i warsztacie dobrze sprawdzają się: liczenie obrotów tarczy z otworami, krańcówki bezdotykowe, detekcja elementu na podajniku, czujnik linii oraz proste zliczanie przejść przez szczelinę. Właśnie tu optyka daje sporą przewagę nad kontaktem mechanicznym, bo nie zużywa się tak szybko i nie wymaga nacisku.
Jeśli jednak celem jest pomiar odległości, zmienne warunki oświetlenia albo bardzo ciemne, błyszczące powierzchnie, wtedy zwykły fototranzystor bywa za prosty. Ja w takich sytuacjach częściej sięgam po gotowy czujnik z lepszą obróbką sygnału albo po technikę pomiaru czasu przelotu, bo daje bardziej przewidywalny rezultat. To oszczędza czas i zmniejsza liczbę prób, które w praktyce kończą się tylko poprawianiem tego samego schematu.
Na stole testowym sprawdzam jeszcze cztery rzeczy
- czy układ działa na minimalnej i maksymalnej odległości, którą zakładam w projekcie;
- czy nie wzbudza się od światła lampy, słońca albo odbić od obudowy;
- czy po zmianie zasilania o kilkanaście procent nadal trzyma sensowny próg;
- czy przewody, osłona i mechanika nie zasłaniają wiązki oraz nie tworzą niechcianych odbić;
- czy na oscyloskopie albo analizatorze logicznym zbocza są czyste, a nie poszarpane.
Jeśli te punkty przechodzą bez kombinowania, schemat jest gotowy nie tylko do pokazania na papierze, ale też do normalnej pracy w warsztacie, robocie albo prostym układzie automatyki.
