Ten ltspice poradnik prowadzi przez najważniejsze etapy pracy z symulatorem: od pierwszego schematu, przez uruchamianie analiz, aż po ocenę, czy wynik rzeczywiście ma sens w warsztacie elektronika. Skupię się na praktyce, bo to ona najszybciej pokazuje, gdzie LTspice oszczędza czas, a gdzie trzeba uważać na modele, jednostki i założenia. Jeśli projektujesz filtry, wzmacniacze, prostowniki albo zasilacze, ta wiedza szybko się zwróci.
Najpierw opanuj trzy rzeczy, a LTspice zacznie pomagać zamiast przeszkadzać
- LTspice to darmowy, szybki symulator SPICE z edytorem schematów i podglądem przebiegów.
- Najważniejszy na start jest poprawny schemat, masa odniesienia i właściwie wybrana analiza.
- W praktyce najlepiej sprawdza się przy układach analogowych, zasilaczach, filtrach i wzmacniaczach operacyjnych.
- Modele producentów są bardzo użyteczne, ale nie wolno traktować ich jak idealnej kopii rzeczywistości.
- Najwięcej czasu oszczędzają mi analiza `.STEP`, wykresy AC i szybkie porównywanie wariantów elementów.
Czym LTspice faktycznie jest i kiedy warto po niego sięgać
LTspice traktuję jak szybkie laboratorium do testowania pomysłów, zanim cokolwiek wyląduje na płytce. Program łączy edytor schematów, symulator SPICE i przeglądarkę przebiegów, więc pozwala przejść od idei do wyniku bez ręcznego liczenia każdego wariantu. To szczególnie wygodne, gdy chcę sprawdzić zachowanie układu analogowego, stabilność zasilania, odpowiedź filtru albo punkt pracy wzmacniacza operacyjnego.
W 2026 roku program pozostaje narzędziem łatwo dostępnym, bo jest darmowy i rozwijany z myślą o codziennej pracy projektowej. Na stronie producenta znajdziesz też aktualne wydania dla Windows 10/11 x64, Windows 11 ARM64 i macOS, więc warto od razu korzystać z bieżącej wersji, a nie z losowego archiwum sprzed kilku lat. Ja zwracam na to uwagę, bo starsze zrzuty ekranu i instrukcje często pokazują inny układ interfejsu niż ten, który widzisz dziś.
Największą zaletą LTspice nie jest jednak sama „popularność”, tylko to, że dobrze wspiera codzienną elektronikę warsztatową: filtry RC i aktywne, wzmacniacze, prostowniki, układy zasilania, przetwornice i fragmenty torów pomiarowych. Gdy zależy mi na szybkim sprawdzeniu, czy pomysł ma sens elektrycznie, sięgam właśnie po taki symulator, bo jest szybszy niż budowanie prototypu od zera. Skoro wiadomo już, po co go używać, przejdźmy do pierwszych minut pracy z programem.
Jak zbudować pierwszy układ bez walki z programem
Ja zwykle zaczynam od prostego układu RC, bo od razu widać, czy wszystko działa poprawnie: źródło, masa, połączenia i wykres. Dla przykładu filtr dolnoprzepustowy z rezystorem 1 kΩ i kondensatorem 100 nF ma częstotliwość graniczną około 1,59 kHz, więc łatwo przewidzieć, czy wynik symulacji pasuje do teorii. Taki test jest lepszy niż od razu rzucanie się na rozbudowany wzmacniacz lub przetwornicę.
- Tworzę nowy schemat i od razu wstawiam masę, bo bez niej symulacja zwykle nie ma sensu.
- Dodaję podstawowe elementy: rezystor, kondensator i źródło napięcia lub prądu.
- Łączę elementy przewodami i nadaję węzłom czytelne nazwy, jeśli układ ma się rozrastać.
- Ustawiam wartości elementów w prostych jednostkach, bez zgadywania i bez skrótów, które łatwo pomylić.
- Wstawiam polecenie analizy, na przykład
.tran 10mdla przebiegu czasowego albo.ac dec 100 10 100kdla charakterystyki częstotliwościowej. - Uruchamiam symulację i sprawdzam, czy wykres zgadza się z intuicją oraz prostym obliczeniem.
Na tym etapie najważniejsze jest, żeby nie komplikować scenariusza. Jeden sygnał wejściowy, jeden tor, jeden wykres i jeden wniosek wystarczą, by nauczyć się, jak program reaguje na błędy, skale czasu i jednostki. Gdy ten etap jest oswojony, można przejść do czytania wyników trochę bardziej świadomie.
Jak czytać wyniki i nie zgadywać, co pokazuje wykres
Najczęściej interesują mnie cztery rzeczy: punkt pracy, odpowiedź czasowa, odpowiedź częstotliwościowa i porównanie wariantów elementów. W LTspice da się to zrobić bez kombinowania, ale trzeba wiedzieć, którą analizę uruchomić i czego po niej oczekiwać. To oszczędza mnóstwo czasu, bo wiele błędów nie polega na złym układzie, tylko na złym pytaniu postawionym symulatorowi.
| Analiza | Co mi mówi | Kiedy jej używam | Typowy błąd |
|---|---|---|---|
.op |
Punkt pracy i napięcia stałe | Gdy chcę sprawdzić polaryzację, bias lub warunki startowe | Oczekiwanie przebiegu zamiast statycznego wyniku |
.tran |
Przebieg w czasie | Przy ładowaniu kondensatora, starcie zasilacza, impulsach i odpowiedzi skokowej | Zbyt krótki albo zbyt długi zakres czasu |
.ac |
Charakterystykę amplitudową i fazową | Przy filtrach, wzmacniaczach i pętlach stabilizacji | Używanie sygnału, który nie ma małosygnałowego punktu odniesienia |
.step |
Porównanie wielu wariantów w jednym przebiegu | Gdy chcę sprawdzić kilka wartości rezystora, kondensatora lub parametru modelu | Niezadeklarowanie parametru w wartości elementu |
.noise |
Szacowanie szumu w torze | Przy torach pomiarowych, przedwzmacniaczach i układach audio | Traktowanie wyniku jak pełnej prawdy bez weryfikacji modelu |
Ja zwykle klikam w węzeł, żeby odczytać napięcie, a gdy chcę zobaczyć prąd, sprawdzam konkretny element. Jeśli przebieg wygląda dziwnie, najpierw patrzę na skalę osi i zakres czasu, dopiero później na sam układ. Bardzo często „zły wynik” okazuje się po prostu źle zadanym oknem obserwacji albo niewłaściwą analizą. Gdy ten sposób myślenia wejdzie w nawyk, można sięgnąć po bardziej zaawansowane sztuczki.
Analizy i sztuczki, które naprawdę oszczędzają czas
W praktyce najwięcej zyskuję wtedy, gdy nie liczę wszystkiego ręcznie, tylko pozwalam LTspice szybko porównać warianty. Analog Devices publikuje też krótkie materiały o transformatorach, modelach zewnętrznych, symbolach i analizie krokowej, i to jest dobra kolejność nauki: najpierw podstawy, potem parametry, a dopiero później bardziej złożone struktury. Taka ścieżka działa lepiej niż skakanie od razu do trudnych przykładów z przetwornicą lub modelem układu scalonego.
| Rozwiązanie | Po co je stosuję | Co daje w praktyce |
|---|---|---|
| Idealne elementy | Do szybkiego sprawdzenia idei | Pokazują logikę układu, ale nie uwzględniają strat, nasycenia i ograniczeń |
| Makromodele producenta | Do wzmacniaczy, regulatorów i elementów aktywnych | Pozwalają zobaczyć zachowanie bliższe rzeczywistości, zwłaszcza przy dynamice |
| Własne subcircuit | Gdy potrzebuję nietypowego zachowania | Dają kontrolę, ale wymagają dokładnej walidacji |

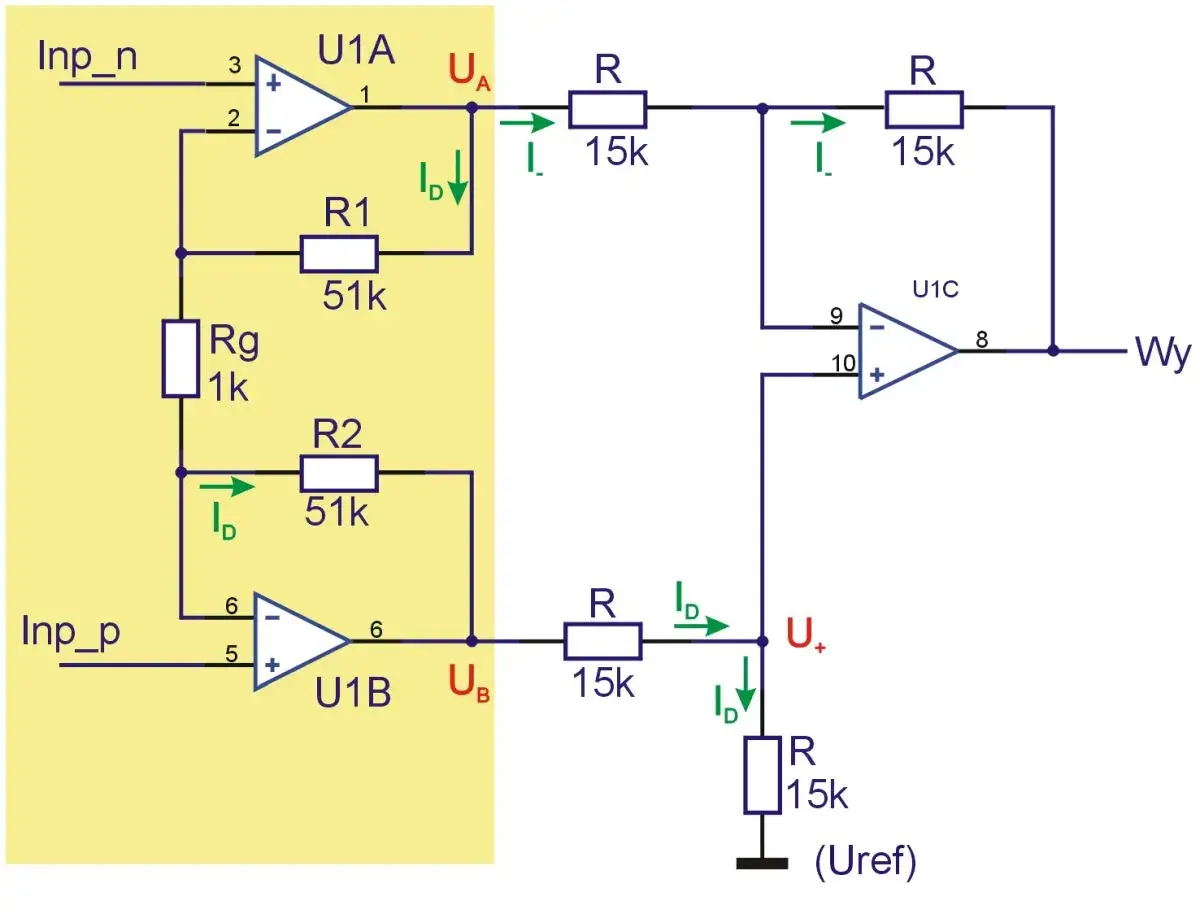

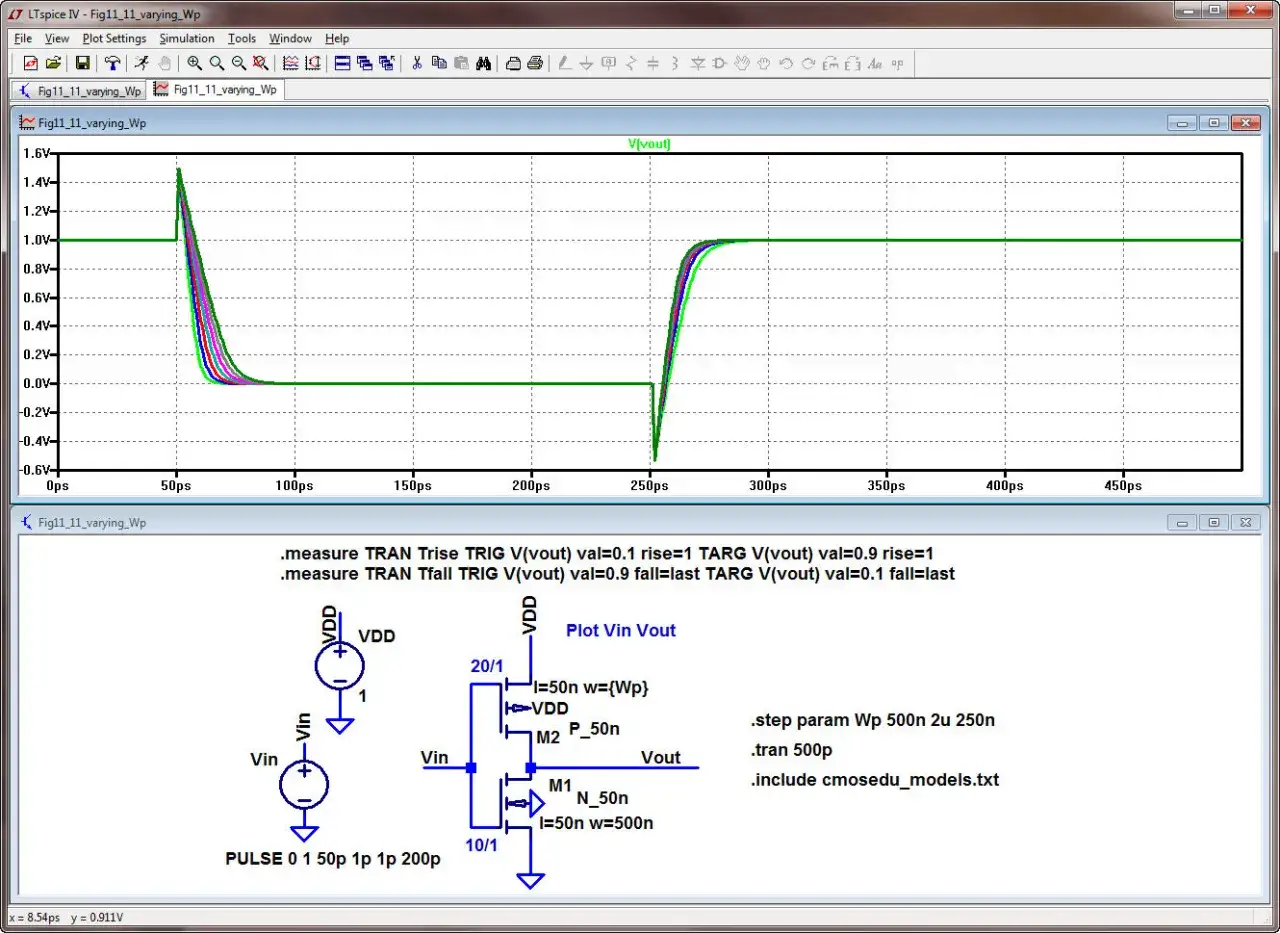

Najbardziej użyteczna jest dla mnie analiza krokowa .STEP, bo pozwala w jednej sesji porównać kilka wersji tego samego układu. Zamiast przepisywać schemat, ustawiam parametry, na przykład R = 1 kΩ, 1,2 kΩ i 1,5 kΩ, a potem patrzę, jak zmieniają się amplituda, czas narastania albo częstotliwość graniczna. To świetnie działa przy filtrach, dzielnikach, układach polaryzacji i prostych testach tolerancji.
Przy elementach aktywnych najważniejsze jest to, by nie ufać modelowi bezkrytycznie. Makromodel op-ampa zwykle dobrze opisuje wzmocnienie, ograniczenia wyjścia i podstawową dynamikę, ale nie zastępuje pełnego testu na płytce, szczególnie jeśli układ pracuje blisko granic zasilania albo w dużej temperaturze. Ja traktuję taki model jako narzędzie do decyzji, nie jako wyrok końcowy. Kiedy model i parametry są już oswojone, warto zobaczyć, gdzie LTspice daje największy zwrot w warsztacie.
Najczęstsze błędy, które psują symulację jeszcze przed pierwszym wykresem
W błędach LTspice uderza to, że często nie wyglądają jak błędy. Program po prostu pokazuje coś innego niż się spodziewamy, a przyczyna siedzi w szczególe: złej jednostce, braku masy, niepodłączonym pinie albo zbyt idealnym modelu. Zrobiłem sobie z tego prostą zasadę: jeśli wynik jest podejrzany, najpierw sprawdzam schemat logicznie, a dopiero potem szukam winy w analizie.
| Objaw | Co zwykle się stało | Jak to naprawiam |
|---|---|---|
| Symulacja nie startuje | Brak masy albo brak polecenia analizy | Dodaję punkt odniesienia i wstawiam .tran, .ac lub inną analizę |
| Wykres jest płaski albo pusty | Zły zakres czasu, niewłaściwe źródło albo nie ten węzeł | Zmniejszam lub zwiększam okno obserwacji i klikam właściwy punkt w schemacie |
| Wyniki nie zgadzają się z obliczeniami | Pomyłka w jednostkach lub zbyt idealny model | Sprawdzam sufiksy, pamiętam o meg zamiast ryzykownego skrótu i dodaję realne straty |
| Układ działa tylko „na papierze” | Model nie odwzorowuje saturacji, obciążenia lub zakresu zasilania | Weryfikuję model producenta i testuję układ przy rzeczywistych warunkach pracy |
.STEP nie zmienia niczego |
Parametr nie został użyty w wartości elementu | Zapisuję wartość jako zmienną, na przykład {Rload}
|
Warto też pamiętać o jednym szczególe, który początkujący często lekceważą: idealne źródła i idealne elementy potrafią dać bardzo „ładny” wynik, który niewiele mówi o prawdziwym układzie. Jeśli w symulacji wszystko wygląda perfekcyjnie, a w sprzęcie pojawiają się problemy, najczęściej brakuje właśnie strat, ograniczeń lub realnego obciążenia. Dlatego po każdym „ładnym” wykresie zadaję sobie pytanie, co w tym modelu jeszcze nie zostało uwzględnione.
Gdzie LTspice daje największy zwrot w warsztacie elektronika
Najbardziej opłaca mi się używać LTspice tam, gdzie poprawka na płytce kosztuje czas, a nie tylko kilka złotych. Filtry, wzmacniacze operacyjne, prostowniki, układy zasilania i fragmenty torów analogowych to miejsca, w których symulacja naprawdę pomaga podjąć decyzję przed montażem. W praktyce oznacza to mniej poprawiania prototypu, mniej straconych wieczorów i mniej zgadywania, dlaczego układ zachowuje się inaczej niż w obliczeniach.
- Przy filtrach RC i aktywnych sprawdzam częstotliwość graniczną, tłumienie i przesunięcie fazy.
- Przy wzmacniaczach operacyjnych patrzę na nasycenie wyjścia, zakres wspólnego napięcia wejściowego i odpowiedź na skok.
- Przy prostownikach i zasilaczach analizuję tętnienia, czas ładowania kondensatora i reakcję na zmianę obciążenia.
- Przy układach impulsowych interesują mnie przebiegi startowe, ripple i zachowanie w pobliżu granic pracy.
- Przy torach pomiarowych i audio porównuję szum, wzmocnienie oraz wpływ zmian wartości elementów.
Jeśli projekt jest prosty, czasem wystarczy jeden układ RC i jedna symulacja czasowa, by wyłapać błąd koncepcyjny. Gdy projekt robi się bardziej złożony, przechodzę do wielu parametrów, modeli producenta i analizy częstotliwościowej, bo dopiero wtedy widać pełen obraz. Ten etap najlepiej pokazuje, że LTspice nie jest dodatkiem „dla ciekawskich”, tylko realnym narzędziem pracy przy stole elektronicznym.
Mój krótki test wiarygodności symulacji przed lutowaniem
Zanim uznam wynik za wiarygodny, zawsze sprawdzam cztery rzeczy: czy układ ma poprawną masę, czy analiza odpowiada pytaniu, czy model jest sensowny i czy skala przebiegu nie ukrywa problemu. To prosty filtr, ale działa zaskakująco dobrze, bo większość fałszywych wniosków rodzi się właśnie na tym poziomie. Jeśli coś wygląda zbyt dobrze, zazwyczaj oznacza to, że jeszcze czegoś nie uwzględniłem.
Najlepszy nawyk, jaki można sobie wyrobić, jest bardzo prosty: zaczynać od małego, przewidywalnego układu, a dopiero później dokładać parametry, modele i warianty. Wtedy symulacja przestaje być czarną skrzynką, a staje się normalnym narzędziem warsztatowym. I właśnie tak powinien działać dobry LTspice: pomagać szybciej dojść do prawdy o układzie, zamiast tylko generować ładne wykresy.
