BMP280 Arduino - Jak podłączyć i uzyskać sensowne odczyty?

BMP280 to jeden z tych czujników, które szybko pokazują, czy projekt z Arduino naprawdę działa, czy tylko „jakoś się uruchamia”. W praktyce największą różnicę robi nie sam odczyt, lecz poprawne zasilanie, wybór magistrali, kompensacja pomiaru i rozsądne ustawienia pracy. Poniżej pokazuję, jak podłączyć ten sensor, jak go skonfigurować i jak dobrać parametry do stacji pogodowej, loggera albo prostego wysokościomierza.

Co naprawdę mierzy BMP280 i dlaczego to ważne w projekcie

BMP280 mierzy ciśnienie absolutne i temperaturę, a z ciśnienia można potem wyliczać przybliżoną wysokość. To czyni go bardzo użytecznym w stacjach pogodowych, logerach danych, projektach mobilnych i prostych wysokościomierzach, ale tylko wtedy, gdy dobrze rozumiesz ograniczenia sensora. Temperatura z układu służy głównie do kompensacji obliczeń ciśnienia, więc nie traktuję jej jako precyzyjnego termometru otoczenia.

Zakres pracy jest szeroki: około 300-1100 hPa oraz od -40 do +85°C, przy pełnej dokładności ciśnienia w zakresie od 0 do +65°C. Bosch podaje też relatywną dokładność rzędu ±0,12 hPa, co odpowiada mniej więcej 1 m różnicy wysokości, ale tylko przy sensownym montażu i poprawnym przeliczeniu danych. Ja zawsze zaczynam od tej myśli: czujnik jest dobry, ale nie wybacza błędów na poziomie integracji.

Kiedy ten podstawowy model działania jest jasny, można przejść do sprzętu i sprawdzić, jak podłączyć moduł bez problemów z napięciem.

Jak podłączyć czujnik do Arduino bez walki z napięciem

Największy błąd na tym etapie to założenie, że każdy moduł BMP280 można po prostu wpiąć w 5 V. Goły układ pracuje w zakresie 1,71-3,6 V dla zasilania VDD i 1,2-3,6 V dla VDDIO, więc bezpiecznym punktem wyjścia jest 3,3 V. Wiele gotowych płytek breakout ma stabilizator i konwersję poziomów, ale nie wszystkie, dlatego opis na module trzeba czytać, a nie zgadywać.

Jeśli pracujesz na klasycznym Uno lub Nano, I2C idzie zazwyczaj przez A4 i A5, ale w nowszych płytkach często są osobne piny opisane jako SDA i SCL. Dobrze też pamiętać, że SDO nie może wisieć w powietrzu, bo wtedy adres I2C staje się nieokreślony. Gdy chcę postawić dwa BMP280 na jednej magistrali, ustawiam jeden na 0x76, drugi na 0x77; jeśli potrzebuję więcej sztuk albo mam już ciasną magistralę, wtedy sens ma SPI.

Skoro sprzęt jest wpięty poprawnie, zostaje decyzja, jaką magistralę wybrać na co dzień i dlaczego.

I2C czy SPI i co wybrać na start

Na Arduino najczęściej zaczynam od I2C, bo biblioteka Wire jest standardowa, a samo podłączenie jest prostsze. BMP280 obsługuje I2C nawet do 3,4 MHz, ale w praktyce na Arduino zwykle i tak pracujesz z 100 kHz albo 400 kHz, bo ograniczeniem bywa nie sam sensor, tylko przewody i konkretna płytka. SPI jest szybsze i bardziej przewidywalne, ale wymaga większej liczby przewodów oraz osobnego sygnału CS.

Ja zwykle wybieram I2C, chyba że projekt jest już napakowany innymi urządzeniami na tej samej magistrali albo potrzebuję dwóch czujników i nie chcę bawić się w adresy. W przypadku BMP280 to ma znaczenie także dlatego, że Bosch zaleca odczyt blokowy, a nie rozbijanie transmisji na pojedyncze rejestry. To nie jest detal teoretyczny, tylko prosty sposób na uniknięcie niespójnych bajtów z różnych cykli pomiarowych.

Po wyborze magistrali zostaje konfiguracja pomiaru, czyli miejsce, w którym najłatwiej zrobić projekt albo go spowolnić bez korzyści.

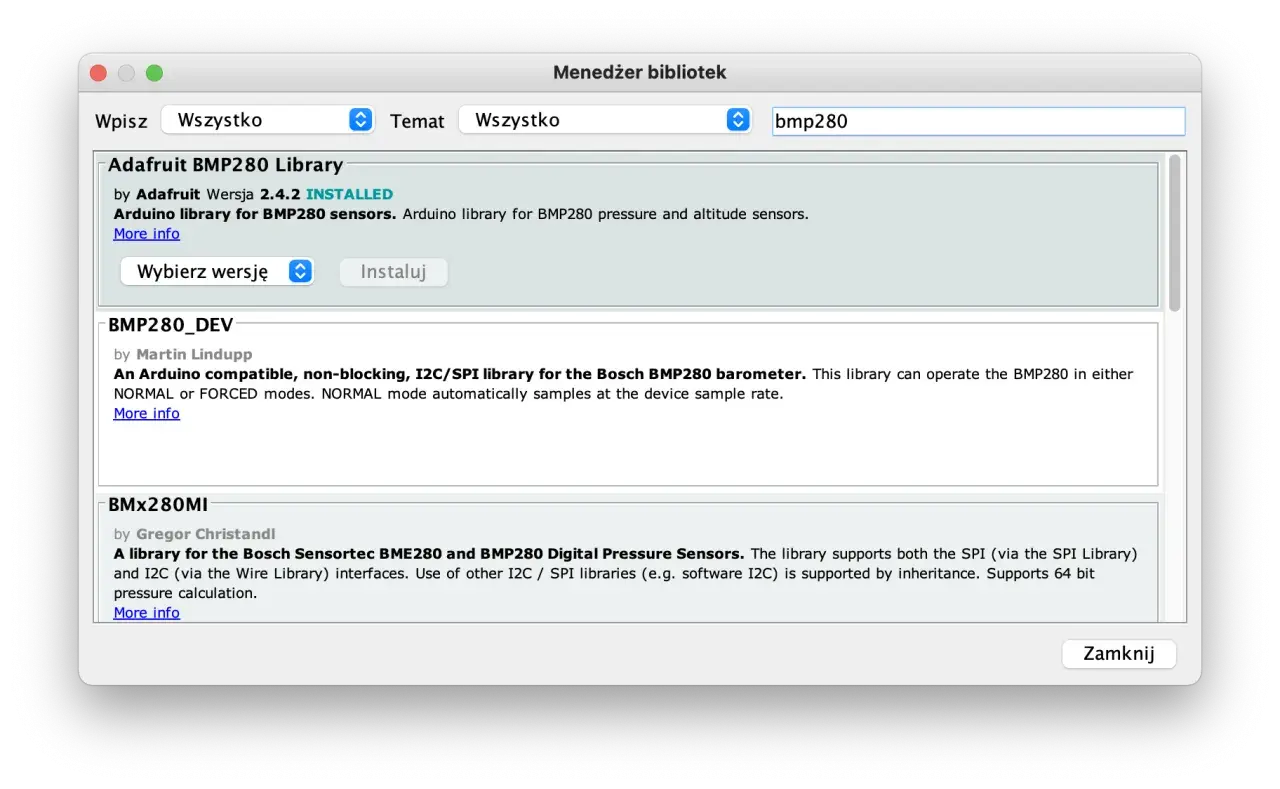

Jak skonfigurować pomiar, żeby dane miały sens

Ja zaczynam zawsze od tej samej kolejności: sprawdzam identyfikator układu, wczytuję współczynniki kalibracyjne, ustawiam tryb pracy i dopiero potem odczytuję dane. Rejestr identyfikacyjny to 0xD0, a poprawna wartość dla BMP280 to 0x58. Współczynniki kompensacyjne siedzą w zakresie 0x88–0xA1, a właściwe dane pomiarowe w 0xF7–0xFC.

Wire.begin();
Wire.setClock(400000);

// 1. sprawdź ID: rejestr 0xD0 powinien zwrócić 0x58
// 2. wczytaj kalibrację z 0x88-0xA1
// 3. ustaw 0xF4 i 0xF5
// 4. czytaj 0xF7-0xFC jednym burstem
// 5. przelicz wynik z dig_T* i dig_P*

Najważniejszy szczegół jest taki, że surowe wartości nie są jeszcze prawdziwym ciśnieniem. Trzeba je skompensować na podstawie danych zapisanych w pamięci NVM sensora, a w obliczeniach bierze udział także pośrednia zmienna t_fine. Bosch wprost zaleca używanie gotowej procedury odczytu i kompensacji, bo ręczne mieszanie rejestrów daje działać pozornie, ale później zaczyna pływać na wykresie.

W praktyce interesują cię jeszcze dwa rejestry sterujące: 0xF4 dla oversamplingu i trybu pracy oraz 0xF5 dla filtra IIR, czasu standby i ewentualnego trybu SPI 3-wire. Gdy projekt jest prosty, ustawiam tryb normalny albo forced, a filtr włączam dopiero wtedy, gdy widzę szum krótkoterminowy na wykresie. To daje lepszy efekt niż przypadkowe „max wszystko”, które tylko zwiększa czas pomiaru.

Gdy ta sekwencja działa, można dobrać ustawienia pod konkretny przypadek użycia, a nie tylko pod „działa / nie działa”.

Jak dobrać ustawienia do konkretnego projektu

W tabelach Bosch widać jeszcze ważniejszą rzecz: przy ustawieniu x1 / x1 pojedynczy pomiar trwa typowo około 5,5 ms, przy x4 / x1 około 11,5 ms, a przy x16 / x2 już około 37,5 ms. To nie są różnice kosmetyczne. Jeśli chcesz mierzyć co sekundę, prawie nie zauważysz różnicy; jeśli chcesz szybki wykres albo reagować na gwałtowne zmiany ciśnienia, czas zaczyna mieć znaczenie.

Dla stacji pogodowej zwykle nie ścigam najwyższej częstotliwości. Jedna próbka na minutę, ewentualnie kilka odczytów uśrednionych, daje lepszy praktyczny efekt niż nerwowe 100 Hz bez potrzeby. Gdy projekt ma działać ciągle na baterii, takie podejście naprawdę robi różnicę.

Skoro ustawienia są już dobrane, zostaje pytanie, czy BMP280 jest właściwym wyborem dla danego projektu, czy tylko najprostszym z możliwych.

Kiedy BMP280 wystarczy, a kiedy lepiej szukać czegoś innego

BMP280 jest sensowny wtedy, gdy potrzebujesz ciśnienia, temperatury i estymacji wysokości. Jeśli jednak projekt ma mierzyć również wilgotność, to ten układ po prostu nie wystarczy. W takim przypadku lepiej od razu sięgnąć po BME280, bo dokładanie osobnego czujnika wilgotności po fakcie zwykle komplikuje projekt bardziej, niż się wydaje na początku.

Jest też kilka błędnych założeń, które widzę regularnie. Po pierwsze, ludzie zakładają, że temperatura z BMP280 zastąpi osobny termometr - a ona najczęściej pokazuje temperaturę układu i płytki, nie idealnie otoczenia. Po drugie, ktoś liczy na absolutnie dokładną wysokość bez lokalnego ciśnienia odniesienia, a to tak nie działa. Po trzecie, zdarza się pomylenie gołego układu z modułem breakout i podanie napięcia, którego sensor nie toleruje. To są drobiazgi, ale właśnie one decydują, czy projekt kończy się sukcesem, czy serią niepotrzebnych debugów.

Jeśli te różnice masz już poukładane w głowie, zostają tylko drobne zasady montażowe, które poprawiają stabilność odczytów na dłużej.

Kilka drobnych rzeczy, które poprawiają stabilność odczytów na dłużej

Przy BMP280 szczególnie ważny jest otwór wentylacyjny. Jeżeli chcesz mierzyć ciśnienie otoczenia, nie zamykaj sensora w szczelnej obudowie bez przemyślanego dopływu powietrza. Bosch zaleca też unikanie bezpośredniego kontaktu z cieczami i ograniczanie ekspozycji na silne źródła światła, bo obudowa i sam układ potrafią wtedy wpływać na wynik bardziej, niż się spodziewasz.

• Trzymaj sensor z dala od ciepłych elementów, takich jak stabilizatory liniowe, przetwornice i procesory.
• Jeśli wykres skacze, użyj filtra IIR albo prostego uśredniania zamiast od razu zwiększać oversampling do maksimum.
• Przy dłuższych przewodach I2C obniż częstotliwość magistrali albo przejdź na SPI.
• Jeśli mierzysz wysokość, skalibruj punkt odniesienia do lokalnego ciśnienia na poziomie morza.
• Nie czytaj danych z osobnych rejestrów, jeśli możesz odczytać cały blok w jednym przebiegu.
• Gdy używasz dwóch sensorów, nadaj im różne adresy albo rozdziel je przez SPI, zamiast liczyć na przypadek.

W praktyce właśnie te drobiazgi robią największą różnicę: porządne zasilanie, spójny odczyt, sensowny filtr i montaż, który nie fałszuje ciśnienia. Jeśli trzymasz się tych zasad, BMP280 przestaje być kapryśnym modułem z szuflady, a staje się przewidywalnym elementem projektu Arduino, który daje powtarzalne dane wtedy, kiedy naprawdę ich potrzebujesz.
