Dobry projekt arduino nie zaczyna się od płytki, tylko od prostego celu: co ma wykrywać, co ma sterować i jak szybko ma reagować. W tym tekście pokazuję, jak podejść do pierwszej konstrukcji bez chaosu, jak dobrać elementy, kiedy mikrokontroler wygrywa z minikomputerem i które błędy najczęściej psują start. To ma być praktyczny przewodnik dla osoby, która chce zbudować coś działającego, a nie tylko „pobawić się elektroniką” przez jeden wieczór.
Najkrótsza droga do działającego układu na Arduino
- Najpierw ustal jedną funkcję: pomiar, sterowanie albo prostą automatyzację.
- Na start wystarczy płytka, breadboard, przewody, dioda LED, rezystor 220–330 Ω i przycisk z rezystorem 10 kΩ.
- Do prostych zadań Arduino zwykle jest lepsze niż minikomputer, bo startuje szybciej i łatwiej kontrolować na nim wejścia oraz wyjścia.
- Minikomputer ma sens wtedy, gdy potrzebujesz systemu operacyjnego, interfejsu webowego, kamery albo bardziej złożonego przetwarzania danych.
- Najlepszy pierwszy układ to taki, który da się uruchomić w 1–2 wieczory i potem rozbudować modułowo.
Co naprawdę rozwiązuje dobrze zaplanowany układ
W praktyce każdy sensowny układ na tej platformie działa według tej samej logiki: wejście, decyzja, wyjście. Wejściem może być przycisk, czujnik temperatury, ultradźwiękowy pomiar odległości albo sygnał z potencjometru; wyjściem dioda, buzzer, przekaźnik, serwo lub ekran. Taki podział jest ważny, bo od razu porządkuje myślenie: najpierw trzeba wiedzieć, co ma trafiać do mikrokontrolera, a dopiero potem pisać kod i dobierać zasilanie.
Ja przy pierwszym projekcie zawsze upraszczam zakres do jednego pytania. Na przykład: „czy ma się zapalać dioda po wykryciu ruchu?”, „czy pompa ma uruchamiać się po spadku wilgotności?”, albo „czy ma być prosty licznik na przycisku?”. Taki cel jest mały, ale daje coś ważniejszego niż efekt wizualny: pozwala sprawdzić, czy rozumiesz cały łańcuch działania od sygnału wejściowego do reakcji urządzenia.
To podejście dobrze działa także dlatego, że wiele gotowych przykładów z oficjalnej dokumentacji Arduino opiera się właśnie na prostych układach startowych. I słusznie, bo dopiero po opanowaniu jednego czujnika i jednego wyjścia ma sens dokładanie wyświetlacza, komunikacji bezprzewodowej albo sterowania silnikiem. Następny krok to dobór sprzętu, który nie utrudni nauki bardziej, niż to konieczne.
Jak dobrać płytkę i moduły na start

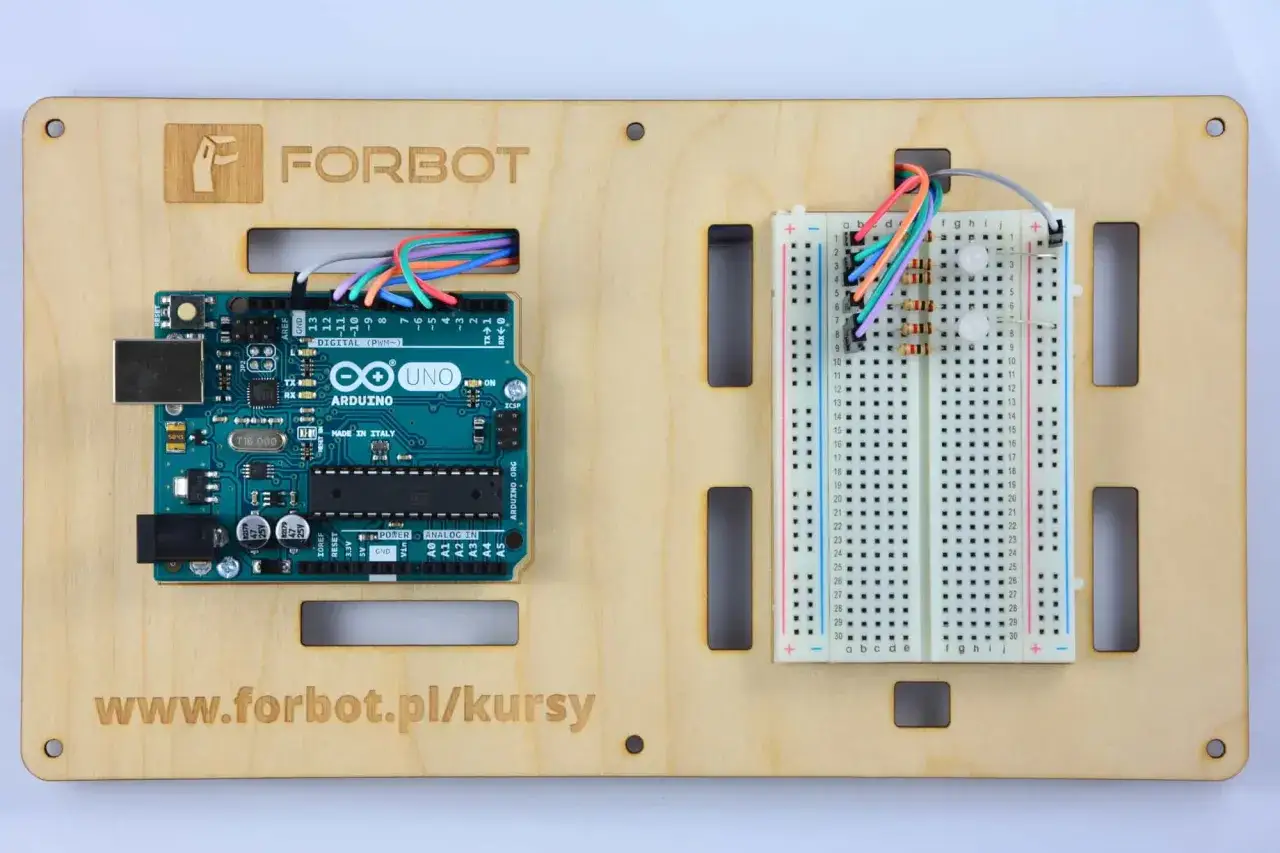

Jeśli zaczynasz od zera, wybieraj sprzęt pod prostotę, nie pod „największe możliwości”. Najbezpieczniejsza ścieżka to płytka z dużą liczbą przykładów, popularnymi bibliotekami i czytelnym układem pinów. W praktyce najczęściej wystarczą:
- płytka Arduino Uno lub Nano - dobre do nauki, bo mają mnóstwo poradników i prosty układ połączeń,
- breadboard - bezlutowa płytka stykowa, która pozwala szybko testować obwody,
- przewody połączeniowe - najlepiej zestaw męsko-męski i męsko-żeński,
- dioda LED i rezystory - do nauki podstaw prądu, napięcia i ograniczania obciążenia,
- przycisk, potencjometr i jeden czujnik - wystarczą, by zrozumieć wejścia analogowe i cyfrowe.
Warto też pamiętać o kilku liczbach, które ratują przed losowym uszkadzaniem układu. Dla zwykłej diody LED najczęściej stosuje się rezystor 220–330 Ω, a przy przycisku bardzo często sprawdza się rezystor 10 kΩ jako podciągający albo ściągający. Jeśli pracujesz z czujnikami, nie zakładaj automatycznie, że wszystko jest zgodne z 5 V; część modułów działa na 3,3 V i wtedy trzeba uważać na poziomy logiczne.
Przy doborze części kieruję się jeszcze jedną zasadą: jeśli dany moduł wymaga dwóch różnych bibliotek, osobnego zasilania i kilku opisów połączeń, to na start bywa za ciężki. Lepiej zbudować coś mniejszego, ale samodzielnie zrozumieć schemat, niż skopiować rozbudowany układ bez kontroli. Z tego wynika naturalne pytanie, które zadaje sobie prawie każdy: czy do danego zadania w ogóle potrzebny jest mikrokontroler, czy może lepszy będzie minikomputer.
Arduino i minikomputer to nie to samo zadanie
Tu łatwo o pomyłkę, bo oba światy wyglądają podobnie dla osoby początkującej: są płytki, są piny, są programy, są czujniki. Różnica jest jednak zasadnicza. Arduino to mikrokontroler do sterowania sprzętem w przewidywalnym rytmie. Minikomputer, taki jak Raspberry Pi, to mały komputer z systemem operacyjnym, który daje więcej mocy obliczeniowej, ale też większą złożoność.
| Kryterium | Arduino | Minikomputer | Kiedy to ma sens |
|---|---|---|---|
| Start pracy | Włącza się szybko, od razu wykonuje program | Uruchamia system operacyjny, więc start trwa dłużej | Gdy liczy się natychmiastowa reakcja |
| Pobór energii | Zwykle niższy | Zwykle wyższy | Gdy układ ma pracować długo i oszczędnie |
| Sterowanie pinami | Bardzo wygodne do czujników, przekaźników i serw | Możliwe, ale mniej „bezpośrednie” | Gdy projekt opiera się na elektronice i prostych reakcjach |
| Przetwarzanie obrazu, web, AI | Ograniczone | Dużo lepsze | Gdy potrzebujesz kamery, interfejsu webowego lub analizy danych |
| Złożoność konfiguracji | Niższa | Wyższa | Gdy chcesz szybciej dojść do działającego prototypu |
W praktyce wybór jest prosty: jeśli chcesz sterować światłem, silnikiem, zamkiem, podlewaniem roślin albo odczytem czujnika, Arduino zwykle wygrywa. Jeśli planujesz kamerę, zapis do bazy danych, przeglądarkowy panel sterowania albo bardziej rozbudowaną analizę obrazu, minikomputer ma więcej sensu. Dobrze też pamiętać, że część projektów działa najlepiej hybrydowo: mikrokontroler zbiera dane i steruje sprzętem, a minikomputer zajmuje się interfejsem lub obróbką danych. Takie połączenie często daje najlepszy kompromis między prostotą a możliwościami.
Na oficjalnym Project Hubie Arduino widać to bardzo wyraźnie: od prostych układów startowych po bardziej rozbudowane roboty, liczniki, systemy kontroli dostępu i stacje monitoringu. To dobry sygnał, bo pokazuje realną skalę trudności, od której warto zacząć. Poniżej podaję kilka przykładów, które uczą najwięcej i nie kończą się na świeceniu jedną diodą.
Pomysły, które uczą więcej niż sama dioda
- Przycisk sterujący diodą - najprostszy możliwy start, ale bardzo dobry do nauki wejść cyfrowych, rezystorów pull-up i czytania stanu logicznego. Ten układ szybko pokazuje, czy rozumiesz podstawy połączeń.
- Termometr z wyświetlaczem - czujnik temperatury połączony z OLED albo LCD uczy komunikacji I2C, formatowania danych i cyklicznego odświeżania obrazu. To już nie jest zabawka, tylko mały przyrząd pomiarowy.
- Automatyczne podlewanie roślin - czujnik wilgotności gleby, przekaźnik i pompka wprowadzają temat zasilania, separacji obciążenia i progu decyzyjnego. To projekt praktyczny, ale wymaga ostrożności, bo obciążenie jest już realne, a nie symboliczne.
- Zamek na klawiaturę lub RFID - dobry do nauki interfejsów użytkownika, obsługi serwa i logiki dostępu. W takich układach łatwo zrozumieć, jak łączyć kilka modułów bez dławienia całego programu.
- Prosty robot lub samochód z silnikami - najbardziej wdzięczny, ale też najbardziej zdradliwy przykład, bo od razu ujawnia problemy z prądem, sterownikiem silników i masą wspólną. Właśnie dlatego tak dużo uczy, jeśli nie próbujesz robić go zbyt wcześnie.
Wybierając taki temat, myślę nie tylko o efekcie końcowym, ale o tym, co po drodze ma się zadziać w głowie. Najlepszy przykład to stacja pogodowa albo prosty monitor warunków w pomieszczeniu: odczytujesz dane, filtrujesz je, prezentujesz i dopiero potem ewentualnie coś uruchamiasz. To bardzo uczciwy model nauki, bo pokazuje pełen cykl od czujnika do decyzji. Następny etap to już nie pomysł, tylko porządny plan budowy.
Jak przejść od pomysłu do pierwszej wersji
Ja zwykle rozbijam cały proces na małe kroki, bo wtedy łatwiej znaleźć błąd i nie mieszać problemów elektrycznych z programistycznymi. Działa to lepiej niż składanie wszystkiego naraz.
- Opisz jeden efekt końcowy - jedno zdanie wystarczy. Na przykład: „po wykryciu ruchu ma włączyć się światło na 30 sekund”.
- Wypisz wejścia i wyjścia - co odczytuje układ i co ma zrobić w odpowiedzi. To porządkuje schemat już na etapie kartki.
- Zbuduj tylko rdzeń układu - najpierw czujnik i jedno wyjście, bez wyświetlacza, Wi-Fi i efektów specjalnych.
- Testuj po jednym elemencie - najpierw sama dioda, potem przycisk, potem czujnik, potem dopiero logika łączona.
- Dodaj obudowę i zasilanie na końcu - dopiero kiedy kod i połączenia działają stabilnie, zamykaj projekt w docelowej formie.
Ten sposób pracy ma jeszcze jedną zaletę: od razu pokazuje, gdzie leży problem, jeśli coś nie działa. Gdy testujesz osobno elementy, nie musisz zgadywać, czy winny jest kod, przewód, biblioteka czy zasilacz. To szczególnie ważne przy projektach z silnikami, przekaźnikami i czujnikami analogowymi, bo tam drobiazg często psuje cały efekt.
Przy pierwszej wersji trzymam też w ryzach liczbę dodatkowych modułów. Jeśli układ ma działać jako prototyp, wystarczy jeden czujnik, jedno wyjście i jedna metoda prezentacji wyniku. Dopiero później dokładam komunikację bezprzewodową, zapis danych albo aplikację mobilną. Takie podejście brzmi skromnie, ale w praktyce oszczędza najwięcej czasu.
Najczęstsze błędy przy starcie i gdzie zwykle ginie czas
W projektach początkujących powtarzają się właściwie te same potknięcia. Nie są spektakularne, ale właśnie dlatego tak często wracają:
- złe zasilanie silników i serw - wiele osób próbuje zasilać je bezpośrednio z pinu płytki, a to kończy się resetami albo niestabilną pracą,
- brak wspólnej masy - jeśli moduły nie „widzą” wspólnego odniesienia, sygnały stają się losowe,
- mieszanie 5 V z 3,3 V - część układów toleruje to źle, więc trzeba sprawdzać dokumentację modułu,
- kopiowanie gotowego kodu bez zrozumienia pinów - działa do pierwszego błędu, potem trudno znaleźć źródło problemu,
- zbyt ambitny start - Wi-Fi, ekran, kilka czujników i silnik w jednym pierwszym podejściu to proszenie się o frustrację.
Jest jeszcze jeden błąd, który wygląda niewinnie: wszędzie w kodzie pojawia się blokujące opóźnienie. Krótkie delay() w prostym układzie nie jest zbrodnią, ale gdy projekt zaczyna reagować na kilka zdarzeń naraz, taki styl blokuje wszystko inne. Wtedy lepiej przejść na logikę opartą o czas i stan, zamiast czekać w pustej pętli. To drobiazg, ale bardzo szybko odróżnia prosty demo-szkic od stabilnego rozwiązania.
Największą poprawę daje jednak systematyczne sprawdzanie po kolei: zasilanie, połączenia, pin, biblioteka, a dopiero potem kod. Właśnie na tym etapie najwięcej osób traci godziny, bo szuka „wielkiego błędu”, chociaż problemem bywa poluzowany przewód albo zbyt słaby zasilacz. Kiedy ten etap jest opanowany, można zacząć myśleć o tym, co zrobić z działającym prototypem dalej.
Co zrobić po pierwszym sukcesie, żeby układ nie zniknął w szufladzie
Największy błąd po udanym starcie to uznanie, że temat jest zamknięty. Ja wolę od razu dopisać krótką notatkę: co działa, co jeszcze jest tymczasowe i co trzeba poprawić, jeśli projekt ma przejść z wersji testowej do używalnej. W praktyce często wystarczą trzy rzeczy: prosty opis połączeń, kopia działającego kodu i lista części, które są naprawdę potrzebne.
Jeśli układ ma żyć dłużej niż kilka dni, warto dorzucić obudowę, zabezpieczenie kabli i stabilne zasilanie. To nie jest kosmetyka. W projektach z czujnikami i przekaźnikami właśnie mechanika i porządek w okablowaniu decydują o tym, czy rozwiązanie będzie powtarzalne. Dobrą kolejną pracą jest też rozdzielenie wersji: najpierw prototyp na breadboardzie, potem wersja lutowana, a dopiero na końcu estetyczna obudowa.

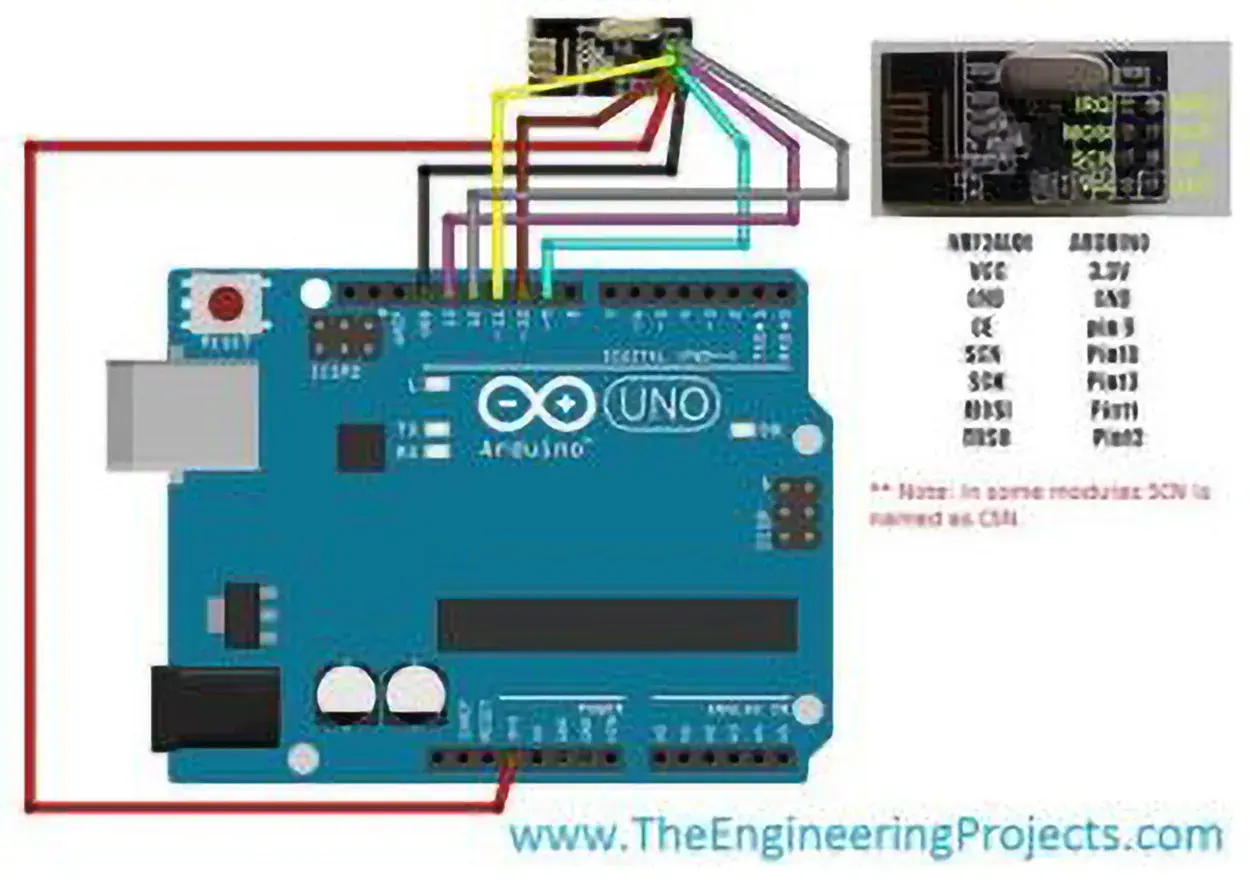

Jeżeli chcesz rozwijać się dalej, kolejnym sensownym krokiem będzie nauka komunikacji I2C, UART albo SPI, bo to otwiera drogę do wyświetlaczy, pamięci, modułów radiowych i bardziej zaawansowanych czujników. Właśnie wtedy prosty układ zaczyna przypominać prawdziwy system. I to jest najlepszy moment, żeby przejść od „działa” do „działa przewidywalnie, długo i bez nerwów”.
