Budowa zegara Arduino to dobry test dla całego projektu: od razu wychodzi na jaw, czy wystarczy proste zliczanie sekund, czy potrzebny jest porządny układ czasu rzeczywistego. W praktyce najwięcej sensu ma połączenie mikrokontrolera z modułem RTC, bo wtedy zegar trzyma godzinę po odłączeniu zasilania i nie zamienia się w jednorazowy licznik od momentu uruchomienia. Poniżej pokazuję, jak wybrać właściwe podejście, jak podłączyć sprzęt, jak napisać kod i jak uniknąć błędów, które najczęściej psują takie projekty.
Najkrótsza droga do stabilnego zegara na Arduino
- `millis()` wystarcza do timera, ale nie do prawdziwej godziny - po zaniku zasilania licznik startuje od zera.
- Do zegara wybieram RTC, najlepiej DS3231 - trzyma czas dzięki baterii i jest wyraźnie dokładniejszy od prostego odliczania w programie.
- `delay(1000)` to zły fundament - blokuje obsługę przycisków, alarmów i płynne odświeżanie ekranu.
- Czas ustawiaj raz, a nie przy każdym starcie - inaczej po każdym wgraniu szkicu zegar wróci do godziny kompilacji.
- Wyświetlacz odświeżaj tylko wtedy, gdy zmienia się sekunda - to ogranicza migotanie i poprawia czytelność.
Najpierw wybierz, czy to ma być stoper czy prawdziwy zegar
Ja zwykle zaczynam od rozróżnienia dwóch rzeczy, które początkujący często wrzucają do jednego worka. Jeśli projekt ma tylko odliczać czas od uruchomienia, wystarczy `millis()`. Jeśli ma pokazywać bieżącą godzinę, datę i przetrwać zanik zasilania, potrzebny jest moduł RTC, czyli zegar czasu rzeczywistego. W praktyce to właśnie ten drugi wariant daje efekt, którego ludzie oczekują od domowego lub szkolnego projektu.
| Rozwiązanie | Co robi dobrze | Ograniczenia | Kiedy ma sens |
|---|---|---|---|
| `millis()` | Odlicza czas od startu programu bez blokowania pracy mikrokontrolera | Nie zna daty ani rzeczywistej godziny, resetuje się po zaniku zasilania | Timer, prosty licznik, miganie diodą, odmierzanie interwałów |
| Arduino z RTC | Pokazuje godzinę, datę i podtrzymuje czas po wyłączeniu zasilania | Wymaga dodatkowego modułu i poprawnego ustawienia czasu | Domowy zegar, budzik, wyświetlacz na biurku, prosty panel pomiarowy |
| Minikomputer | Łatwo dodać sieć, synchronizację NTP, panel WWW i zapis danych | Większy pobór mocy, system operacyjny, dłuższy start, więcej punktów awarii | Gdy zegar ma być częścią większego systemu, a nie samodzielnym urządzeniem |
Jeśli mam być praktyczny, to do klasycznego zegara częściej wygrywa mikrokontroler z RTC niż minikomputer. Raspberry Pi albo podobna platforma ma sens dopiero wtedy, gdy oprócz godziny chcesz sieć, automatyczną synchronizację albo bardziej rozbudowany interfejs. Do prostego, pewnego i energooszczędnego projektu Arduino z DS3231 jest po prostu rozsądniejsze. Skoro wiadomo już, którą drogą iść, pora dobrać sprzęt, który nie będzie później wymagał niepotrzebnych poprawek.
Jakie elementy sprzętowe naprawdę wystarczą

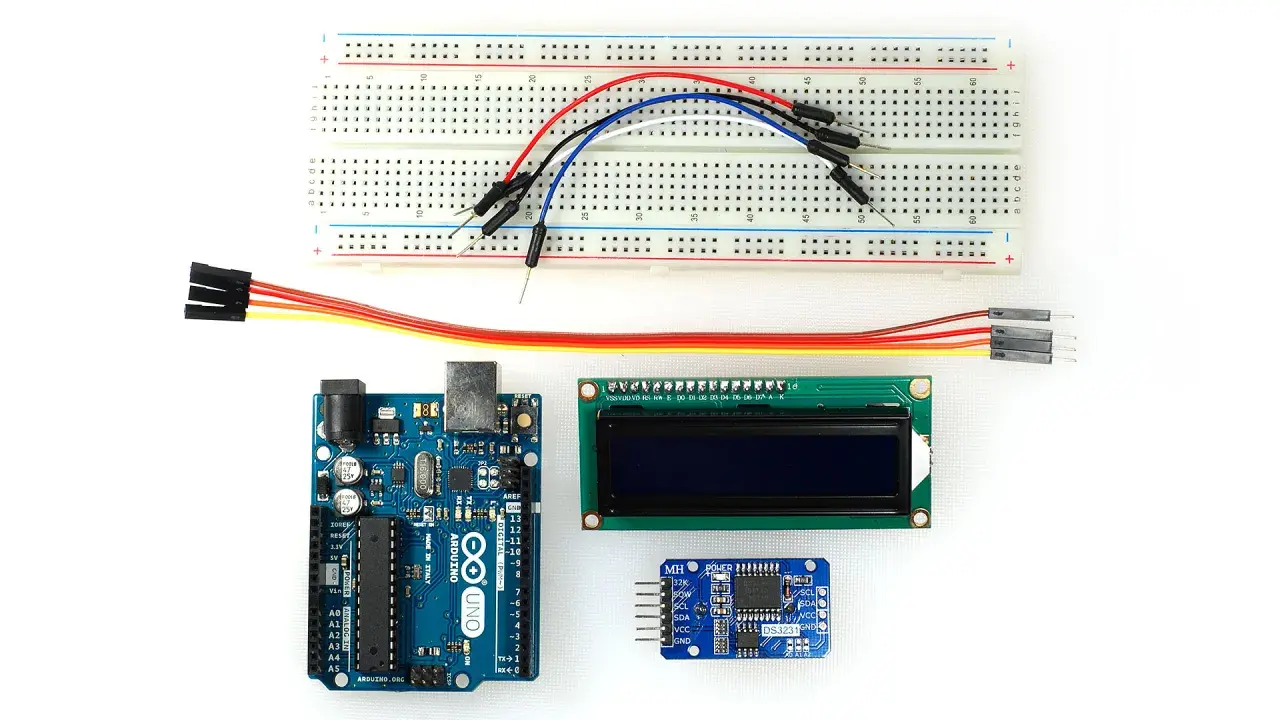

W dobrze zaprojektowanym zegarze nie potrzeba wielu części. Najczęściej wystarczą: Arduino Uno, Nano albo Mega, moduł DS3231, wyświetlacz LCD 16x2 lub OLED, bateria CR2032 do podtrzymania czasu oraz kilka przewodów. Ja dorzucam jeszcze dwa przyciski do ręcznego ustawiania czasu i buzzer, jeśli zegar ma mieć alarm. Reszta to już wygoda montażu, a nie absolutna konieczność.
- Arduino - do prostego zegara wystarczy nawet niewielka płytka, bo obliczenia są lekkie.
- DS3231 - to najrozsądniejszy wybór do nowych projektów, bo ma bardzo dobrą stabilność i własne podtrzymanie bateryjne.
- Wyświetlacz - LCD jest tani i czytelny, OLED wygląda nowocześniej, a 7-segmentowy daje najbardziej „zegarkowy” efekt.
- Bateria podtrzymująca - bez niej RTC nie zapamięta czasu po odłączeniu zasilania.
- Przyciski - przydają się do korekty godzin i minut bez ponownego programowania płytki.

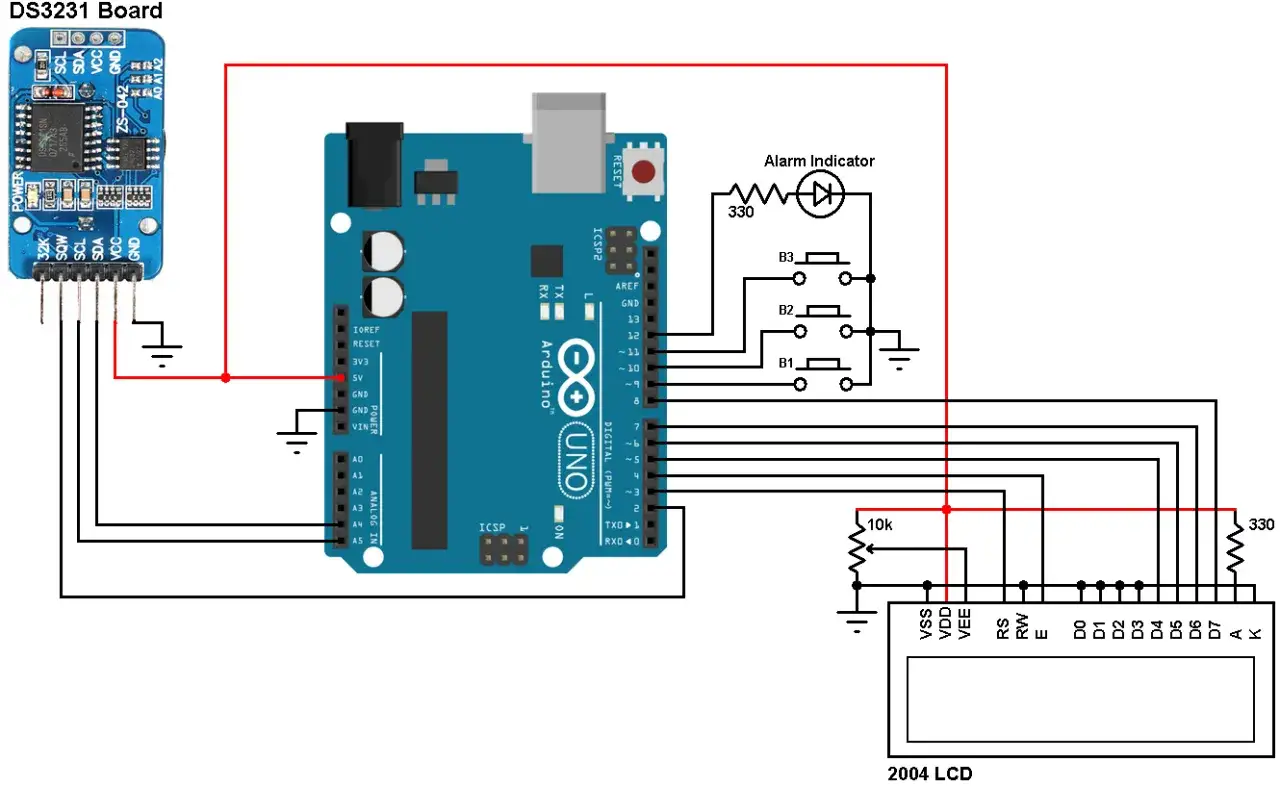

W praktyce najważniejsze są trzy połączenia: zasilanie, masa i magistrala I2C. Na Uno i Nano linie I2C są zwykle na A4 i A5, a na Mega na 20 i 21. W wielu gotowych modułach DS3231 pull-upy są już na płytce, ale tego nie zakładałbym bez sprawdzenia opisu konkretnego modułu. Zasilanie też warto zweryfikować, bo nie każdy breakout zachowuje się identycznie przy 5 V i 3,3 V. Kiedy hardware jest uporządkowany, kod robi się wyraźnie prostszy do napisania i dużo łatwiejszy do utrzymania.
Jak napisać logikę, która nie zamraża programu
Najgorszy nawyk w takich projektach to budowanie wszystkiego na `delay(1000)`. Na pierwszy rzut oka działa, ale w praktyce blokuje obsługę przycisków, alarmów i płynne odświeżanie ekranu. Ja wolę traktować `millis()` jako zegar pomocniczy do harmonogramu odświeżania, a sam czas pobierać z RTC. Dzięki temu program działa responsywnie, a sam wyświetlacz aktualizuje się tylko wtedy, gdy naprawdę trzeba.
#include
#include
RTC_DS3231 rtc;
unsigned long lastRefresh = 0;
void setup() {
Wire.begin();
rtc.begin();
// Użyj tylko przy pierwszym uruchomieniu albo po świadomym przestawieniu czasu.
if (rtc.lostPower()) {
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
}
}
void loop() {
if (millis() - lastRefresh >= 1000UL) {
lastRefresh += 1000UL;
DateTime now = rtc.now();
char buf[9];
snprintf(buf, sizeof(buf), "%02d:%02d:%02d",
now.hour(), now.minute(), now.second());
// Tutaj wyświetl buf na LCD, OLED albo 7-segmentowym module.
}
// Obsługa przycisków, alarmu, podświetlenia i innych zadań może działać równolegle.
} Ten schemat ma jedną ważną zaletę: nie myli odliczania interwału z przechowywaniem czasu. `millis()` pilnuje rytmu odświeżania, a RTC pilnuje rzeczywistej godziny. Jeśli kiedyś rozbudujesz projekt o menu, jasność ekranu albo alarm, taki układ dalej będzie działał bez przebudowy całej logiki. Następny krok to ustawienie czasu tak, żeby po pierwszym uruchomieniu nie trzeba było wszystkiego robić od nowa.
Jak ustawić czas i nie rozjechać go po restarcie
Najczęstszy błąd, który widzę, to wpisanie ustawiania czasu w `setup()` bez żadnej kontroli. Efekt jest przewidywalny: po każdym wgraniu szkicu zegar wraca do czasu kompilacji. Ja robię to inaczej - ustawiam czas tylko raz, testuję, czy bateria podtrzymuje RTC, a potem usuwam lub warunkuję tę linię. Dzięki temu Arduino nie nadpisuje godziny przy każdym restarcie ani po każdej drobnej zmianie kodu.
- Ustawienie jednorazowe - wygodne przy pierwszym uruchomieniu, ale musi być wyłączone po zakończeniu konfiguracji.
- Ręczna korekta z przycisków - dobra, jeśli urządzenie ma stać na biurku i czasem trzeba je dosunąć o minutę.
- Synchronizacja z czasem systemowym - przydaje się w bardziej rozbudowanych projektach, zwłaszcza sieciowych.
Warto też pamiętać o strefie czasowej i czasie letnim. Sam DS3231 nie rozwiązuje tych tematów za Ciebie, bo on po prostu odmierza czas. Jeśli zegar ma pokazywać czas lokalny, musisz przewidzieć ręczną zmianę dwa razy w roku albo opracować własną logikę korekty. To brzmi jak drobiazg, ale w praktyce właśnie takie drobiazgi decydują, czy projekt jest wygodny w użyciu, czy tylko działa na stole. Gdy czas jest już ustawiony, pozostaje ostatnia duża decyzja: jak go pokazać, żeby był czytelny od pierwszego spojrzenia.
Jak wyświetlić godzinę, żeby była czytelna od pierwszego spojrzenia
Do zegara najczęściej wybiera się trzy typy wyświetlaczy. LCD 16x2 jest najtańszy i bardzo przewidywalny, OLED wygląda nowocześniej i daje większą swobodę w układzie, a moduł 7-segmentowy od razu kojarzy się z klasycznym zegarem. Ja zwykle wybieram LCD, jeśli projekt ma być edukacyjny, oraz OLED, jeśli zależy mi na ładniejszym efekcie wizualnym i prostszym odświeżaniu interfejsu.
| Wyświetlacz | Plusy | Minusy | Najlepsze zastosowanie |
|---|---|---|---|
| LCD 16x2 | Tani, łatwy w obsłudze, czytelny z daleka | Ograniczona liczba znaków, prostszy wygląd | Szkolny zegar, prosty domowy projekt |
| OLED | Lepszy kontrast, większa swoboda layoutu | Wyższy koszt niż LCD, wymaga sensownego odświeżania | Nowocześniejszy zegar biurkowy |
| 7-segmentowy | Bardzo czytelny czas, klasyczny wygląd | Mniej uniwersalny, trudniejszy interfejs tekstowy | Zegary ścienne i projekty „jak prawdziwy zegarek” |
Technicznie najważniejsze jest to, żeby nie czyścić ekranu w każdej iteracji pętli. Migotanie zwykle bierze się właśnie z nadgorliwego odświeżania. Lepiej aktualizować tylko wtedy, gdy zmieni się sekunda, i formatować czas z zerami wiodącymi, na przykład `08:05:09`. Jeśli używasz LCD, trzymaj się prostego tekstu; jeśli OLED, możesz pozwolić sobie na większy odstęp między godziną a datą. Taki sposób prezentacji sprawia, że zegar wygląda profesjonalniej, a nie jak demo z przypadkowego szkicu. Zostaje jeszcze temat błędów, które najbardziej lubią psuć dobrze zapowiadający się projekt.
Najczęstsze błędy, które psują projekt po dwóch godzinach
W zegarach na Arduino powtarzają się właściwie te same wpadki. Dobra wiadomość jest taka, że większości z nich da się uniknąć od razu, jeśli wiesz, czego pilnować. Z mojego doświadczenia wynika, że nie trzeba wielu poprawek sprzętowych - wystarczy kilka decyzji podjętych na początku.
| Objaw | Najczęstsza przyczyna | Co zrobić |
|---|---|---|
| Zegar traci czas po odłączeniu zasilania | Brak baterii podtrzymującej albo uszkodzony moduł RTC | Sprawdź baterię CR2032 i zasilanie modułu |
| Godzina przestawia się po każdym wgraniu szkicu | Ustawianie czasu w `setup()` bez warunku | Wykonaj konfigurację tylko raz, potem usuń zapis czasu |
| Ekran miga | `lcd.clear()` lub pełny redraw w każdej pętli | Odświeżaj tylko zmienione fragmenty i tylko raz na sekundę |
| Po kilku tygodniach logika się psuje | Zły typ zmiennej do obsługi czasu lub brak poprawnego wzorca z `millis()` | Używaj `unsigned long` i odejmowania, nie `int` |
| Moduł nie odpowiada | Błędne piny I2C, brak `Wire.begin()`, zły adres lub uszkodzone połączenie | Sprawdź magistralę, okablowanie i bibliotekę |
Jest jeszcze jedna rzecz, o której łatwo zapomnieć: `millis()` nie jest wieczny. W praktyce przepełnia się po około 49,7 dnia, więc kod musi być napisany tak, by działał poprawnie także po tym czasie. To nie jest wada samej funkcji, tylko sygnał, że trzeba liczyć różnicę czasu, a nie porównywać bezwzględne wartości. Kiedy ten fundament jest już stabilny, można dorzucać dodatki, które naprawdę podnoszą użyteczność zegara, zamiast tylko zwiększać liczbę funkcji na papierze.
Co warto dodać, gdy podstawowy zegar już działa
Jeśli podstawowa wersja jest stabilna, dopiero wtedy zaczynam myśleć o rozszerzeniach. Najbardziej sensowne są te, które poprawiają codzienne użycie: alarm z buzzerem, automatyczne podświetlenie zależne od światła, przyciski do szybkiej korekty godziny oraz wyświetlanie daty na drugim ekranie. W bardziej dopracowanych konstrukcjach dorzuca się też odczyt temperatury z DS3231, bo ten układ ma taki sensor wbudowany, ale traktuję to raczej jako dodatek niż rdzeń projektu.
- Alarm godzinowy - przydatny, jeśli zegar ma mieć funkcję budzika lub przypomnienia.
- Automatyczna jasność - poprawia komfort nocą i oszczędza wyświetlacz.
- Menu na przyciskach - ułatwia ustawianie czasu bez ponownego programowania płytki.
- Zapis ustawień w EEPROM - ma sens, gdy przechowujesz strefę czasową, alarmy lub inne parametry użytkownika.
- Lepsza obudowa i stabilne zasilanie - często ważniejsze niż kolejna funkcja, bo wpływają na niezawodność całego urządzenia.
Gdybym miał wskazać jeden priorytet, powiedziałbym tak: najpierw stabilny RTC, potem czytelny wyświetlacz, dopiero na końcu dodatki. Taki porządek sprawia, że zegar na Arduino nie tylko wygląda jak ukończony projekt, ale faktycznie nim jest - działa po odłączeniu zasilania, nie gubi czasu i nie wymaga codziennej ingerencji.
