To praktyczny przewodnik po programowaniu Wemos D1 Mini od pierwszego uruchomienia do sensownych zastosowań w projektach Wi-Fi, czujnikach i prostych automatyzacjach. W temacie wemos d1 mini programowanie najwięcej daje dobry start: właściwy wybór środowiska, poprawne zasilanie, świadomość ograniczeń 3,3 V i szybka diagnostyka błędów, które najczęściej blokują początkujących. Dzięki temu łatwiej przejść od samej płytki do działającego projektu bez niepotrzebnego błądzenia.
Najważniejsze rzeczy, które trzeba ogarnąć przed pierwszym szkicem
- Wemos D1 Mini to płytka na ESP8266, z 4 MB flash, 11 liniami cyfrowymi i jednym wejściem analogowym o limicie 3,2 V.
- Wszystkie piny GPIO pracują na 3,3 V, więc 5 V na wejściach to prosty przepis na kłopoty.
- Na start najlepiej sprawdza się Arduino IDE albo PlatformIO; MicroPython jest dobry do szybkich eksperymentów.
- Na Windows często potrzebny jest sterownik CH340, a na macOS 10.14 i nowszym dodatkowy driver zwykle nie jest potrzebny.
- Najczęstsze problemy wynikają z błędnie wybranego portu, złego kabla USB, boot pinów i zbyt słabego zasilania.
- Gdy projekt zaczyna działać, warto od razu pomyśleć o OTA, czyli aktualizacjach przez Wi-Fi.
Co trzeba wiedzieć o Wemos D1 Mini przed programowaniem
Najprościej patrzeć na tę płytkę jak na niewielki moduł do zadań IoT, a nie jak na pełnoprawny minikomputer. Sercem jest ESP8266EX, czyli układ z Wi-Fi, który dobrze nadaje się do prostych serwerów WWW, odczytu czujników, sterowania przekaźnikami i wysyłania danych do chmury. W praktyce to świetny wybór wtedy, gdy chcesz połączyć niewielki rozmiar, niską cenę i łączność bezprzewodową.
W dokumentacji WEMOS płytka ma 11 cyfrowych linii I/O, jedno wejście analogowe z limitem 3,2 V, taktowanie 80 lub 160 MHz oraz 4 MB pamięci flash. To ważne, bo od razu ustawia oczekiwania: projekt będzie wygodny, ale nie nieskończony. Jeśli potrzebujesz wielu wejść analogowych, Bluetooth albo większego zapasu mocy obliczeniowej, szybciej spojrzę w stronę ESP32 niż próbuję wciskać wszystko w D1 Mini.
| Cecha | Co oznacza w praktyce |
|---|---|
| 3,3 V zasilania i logiki | Nie podłączam 5 V bezpośrednio do GPIO. Do sygnałów zewnętrznych używam konwersji poziomów, jeśli moduł tego wymaga. |
| 1 wejście analogowe | To wystarcza do prostych pomiarów, ale nie do rozbudowanego akwizytora danych. |
| 4 MB flash | Zwykle wystarcza na typowe szkice, bibliotekę Wi-Fi i niewielki system plików. |
| 11 linii cyfrowych | Do sterowania LED-ami, przekaźnikiem, wyświetlaczem I2C czy prostym czujnikiem to aż nadto. |
Jeśli od razu rozumiesz te ograniczenia, później dużo łatwiej dobierasz bibliotekę, zasilanie i sposób połączeń. I właśnie dlatego następny krok to środowisko pracy, bo od niego zależy, czy pierwsze wgranie kodu pójdzie gładko, czy zamieni się w walkę ze sterownikami.
Jak przygotować środowisko, żeby pierwsze wgrywanie nie bolało
Ja na start wybieram prostotę. Jeśli celem jest szybkie uruchomienie płytki, najbardziej sensowny jest Arduino IDE, a gdy projekt ma rosnąć i wymagać porządku w zależnościach, lepiej od razu postawić na PlatformIO. Oficjalny poradnik WEMOS do Arduino wymienia trzy rzeczy, które warto mieć od początku: sterownik CH340, Python i Arduino IDE.
- Zainstaluj Arduino IDE albo przygotuj projekt w PlatformIO.
- Jeśli pracujesz na Windows, doinstaluj sterownik CH340. Na macOS 10.14 i nowszym zwykle nie trzeba instalować dodatkowego drivera, a zły sterownik potrafi wręcz przeszkadzać.
- Dodaj obsługę ESP8266 w menedżerze płytek.
- Wybierz właściwą płytkę z rodziny LOLIN/Wemos D1 mini.
- Podłącz board do portu USB i sprawdź, czy system widzi nowy port szeregowy.
Na tym etapie ważna jest dyscyplina. Nie zgaduję portu, nie zostawiam ustawień „na oko” i nie zakładam, że każdy kabel USB jest dobry. W praktyce najwięcej problemów daje kabel tylko do ładowania albo port, który nie zapewnia stabilnej komunikacji danych. Gdy środowisko jest już ustawione, można przejść do podłączeń, bo tu błędy są znacznie droższe.

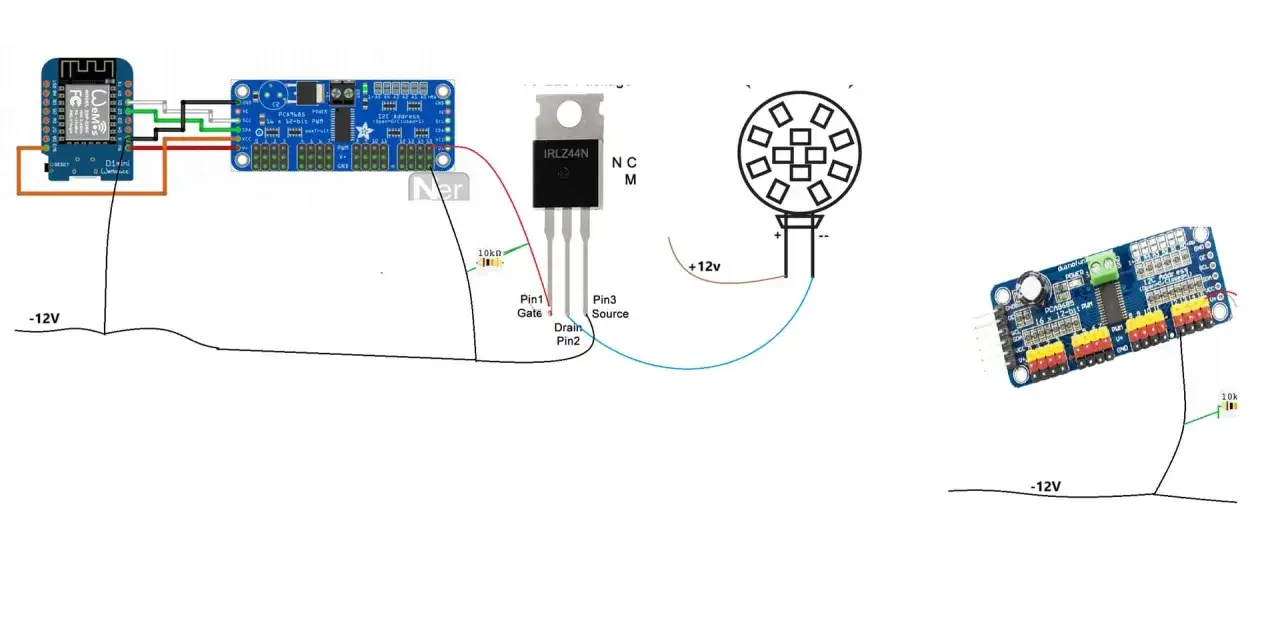

Jak podłączyć płytkę i nie uszkodzić GPIO
Najważniejsza zasada jest jedna: GPIO pracują wyłącznie na 3,3 V. To nie jest detal, tylko granica, której nie warto testować „na próbę”. A0 ma dodatkowo limit 3,2 V, więc przy czujnikach analogowych często potrzebny jest dzielnik napięcia. Jeśli podłączasz moduły 5 V, poziomy sygnału trzeba dopasować, zamiast liczyć na szczęście.
| Pin | Typowa rola | Na co uważać |
|---|---|---|
| D1 | I2C SCL | Często używany przez wyświetlacze i czujniki I2C. |
| D2 | I2C SDA | Razem z D1 tworzy najwygodniejszy duet do szybkich prototypów. |
| D5 | SPI SCK | Dobre miejsce dla urządzeń SPI, np. wyświetlaczy lub kart SD. |
| D6 | SPI MISO | Przydatny do odczytu danych z peryferiów SPI. |
| D7 | SPI MOSI | Wysyłanie danych do urządzeń SPI. |
| D3 | GPIO0 | Pin startowy. Jeśli trzymasz go w złym stanie podczas resetu, board może wejść w tryb programowania. |
| D4 | LED_BUILTIN / GPIO2 | To też pin startowy, więc nie obciążam go przypadkowymi układami przy uruchamianiu. |
| D8 | GPIO15 / SS | Również pin bootujący, wymagający ostrożności przy dołączaniu zewnętrznych modułów. |
| D0 | GPIO16 | To wyjątek dla części funkcji, dlatego nie planuję na nim wszystkiego bez sprawdzenia ograniczeń. |
W praktyce najbardziej psują życie trzy rzeczy: podawanie 5 V na wejścia, obciążanie pinów startowych i próba sterowania czymś „na sztywno” bez wspólnej masy. Jeśli coś ma działać stabilnie, najpierw myślę o zasilaniu, potem o pinach, a dopiero na końcu o samym kodzie. Kiedy hardware jest już poprawnie spięty, dopiero wtedy ma sens pierwszy szkic.
Pierwszy szkic, który od razu pokaże, czy wszystko działa
Na pierwsze uruchomienie nie wybieram rozbudowanego projektu. Zaczynam od Blink i prostego logowania do portu szeregowego, bo to daje mi trzy szybkie sygnały: czy kompilacja działa, czy płytka przyjmuje upload i czy mam poprawną komunikację przez USB.
void setup() {
Serial.begin(115200);
pinMode(LED_BUILTIN, OUTPUT);
Serial.println("Start testu Wemos D1 Mini");
}
void loop() {
digitalWrite(LED_BUILTIN, LOW);
Serial.println("LED wlaczona");
delay(500);
digitalWrite(LED_BUILTIN, HIGH);
Serial.println("LED wylaczona");
delay(500);
}Jeśli dioda zachowuje się odwrotnie, nie panikuję. W wielu płytkach ESP8266 LED działa aktywnie niskim stanem, więc `LOW` oznacza włączenie, a `HIGH` wyłączenie. Serial Monitor ustawiam zwykle na 115200 bps, bo to najwygodniejszy i najczęściej stosowany punkt startowy.
Gdy ten szkic działa, mam już pewność, że środowisko, port i płytka są w porządku. Od tego momentu mogę przejść do rzeczy, które realnie przeszkadzają przy dalszej pracy, czyli do typowych błędów i diagnostyki.
Najczęstsze błędy przy uruchamianiu i szybka diagnoza
W przypadku tej płytki błędy zwykle nie wynikają z „trudnego kodu”, tylko z kilku powtarzalnych pomyłek. Najczęściej widzę złe ustawienie portu, brak sterownika, słaby kabel USB, problem z boot pinami albo zasilanie, które na papierze wygląda dobrze, ale w praktyce siada przy większym poborze prądu.
| Objaw | Prawdopodobna przyczyna | Co sprawdzam najpierw |
|---|---|---|
| Brak portu COM / /dev/ttyUSB | Sterownik, kabel albo port USB | Wymieniam kabel na pewny kabel danych i sprawdzam sterownik CH340. |
| Upload kończy się błędem | Zły board, zły port, problem z resetem | Weryfikuję wybór płytki i odpinam wszystko od pinów startowych. |
| Płytka wchodzi w pętlę restartów | Za słabe zasilanie albo źle podłączone GPIO | Odłączam peryferia i testuję sam moduł na czystym USB. |
| Odczyt z A0 jest losowy albo poza zakresem | Za wysokie napięcie wejściowe | Sprawdzam, czy sygnał nie przekracza 3,2 V i czy jest dzielnik napięcia. |
| Board działa na biurku, ale nie w obudowie | Spadki napięcia lub długie przewody | Mierzę zasilanie pod obciążeniem i upraszczam okablowanie. |
Warto też pamiętać o jednej praktycznej rzeczy: na starszym macOS dodatkowy sterownik CH340 może być potrzebny, ale na nowszych wersjach bywa zbędny albo wręcz konfliktowy. To detal, który potrafi uratować pół godziny bezsensownego klikania. Gdy podstawy działają, można spokojnie wybrać odpowiednie środowisko pracy pod swój styl programowania.
Arduino IDE, PlatformIO czy MicroPython
Nie ma jednego najlepszego narzędzia dla wszystkich. Ja patrzę na to tak: Arduino IDE daje najszybszy start, PlatformIO porządkuje większe projekty, a MicroPython przydaje się wtedy, gdy chcesz testować pomysły bardzo szybko i wygodnie, bez ciężkiego cyklu kompilacji. Wemos wspiera wszystkie te podejścia, więc wybór zależy bardziej od stylu pracy niż od samej płytki.
| Środowisko | Dla kogo | Mocne strony | Ograniczenia |
|---|---|---|---|
| Arduino IDE | Początkujący i osoby chcące szybko uruchomić projekt | Proste ustawienie, masa przykładów, szybki efekt | Mniej wygodne przy większych repozytoriach i wielu konfiguracjach |
| PlatformIO | Projekty rosnące, zespołowe lub wieloplikowe | Lepsza organizacja, profile środowisk, OTA, kontrola zależności | Wymaga chwili na opanowanie struktury projektu |
| MicroPython | Prototypy, nauka i szybkie iteracje | Interaktywny styl pracy, szybkie testy, prosty start | Nie każda biblioteka z Arduino ma prosty odpowiednik |
Jeśli dopiero zaczynasz, wybrałbym Arduino IDE i najprostszy możliwy szkic. Jeśli już wiesz, że projekt będzie miał kilka modułów, konfiguracji i wersji sprzętowych, PlatformIO bardzo szybko zwraca czas. A jeśli chcesz eksperymentować z kodem w sposób bardziej „laboratoryjny”, MicroPython daje dużo swobody, choć nie zawsze jest najlepszy do produkcyjnych instalacji. Kiedy środowisko jest już dobrane, naturalnym krokiem staje się aktualizacja kodu bez kabla.
Gdy projekt rośnie, przechodzę na OTA i dokładam tylko potrzebne elementy
OTA, czyli aktualizacja przez Wi-Fi, robi różnicę dopiero wtedy, gdy płytka przestaje leżeć na biurku. Jeśli moduł siedzi w obudowie, na suficie, w rozdzielni albo za meblami, każda aktualizacja przez USB zaczyna być stratą czasu. Dlatego ja najpierw doprowadzam do perfekcji upload po kablu, a dopiero potem dokładam OTA jako wygodny drugi kanał wgrywania programu.
Przy takim podejściu dobrze działają trzy nawyki: zostawiam sobie możliwość awaryjnego powrotu do USB, nie blokuję pinów startowych dodatkowymi układami i pilnuję stabilnego zasilania. To ważniejsze niż sama „magia” OTA, bo bez zdrowego hardware'u zdalna aktualizacja nie naprawi źle zaprojektowanego układu. Do praktycznego zestawu dorzucam tylko to, co naprawdę pomaga: porządny kabel USB, konwerter poziomów logicznych do modułów 5 V, stabilne zasilanie i ewentualnie prosty shield, jeśli chcę skrócić czas prototypowania.
- Do czujników I2C i małych wyświetlaczy najwygodniej wykorzystać D1 i D2.
- Do większych projektów lepsze jest porządne okablowanie niż „ratowanie się” przypadkowymi przewodami.
- Jeśli planujesz przekaźniki, pamiętaj o zasilaniu i separacji sygnałów, a nie tylko o samym kodzie.
Wemos D1 Mini ma sens wtedy, gdy potrzebujesz niewielkiej, taniej i dobrze udokumentowanej płytki do zadań z Wi-Fi. Jeśli podejdziesz do niej z szacunkiem do 3,3 V, sensownym wyborem środowiska i prostym testem startowym, większość problemów znika jeszcze zanim zaczniesz pisać właściwą aplikację.
