Programowanie AVR - Od kodu do działającego układu bez zgadywania

Praca z mikrokontrolerami AVR to nie tylko pisanie pętli while(1). Trzeba jeszcze dobrać układ, ustawić zegar, przygotować kompilację, wgrać firmware i uważać na fusy, bo jeden zły bit potrafi zatrzymać cały projekt. W tym tekście pokazuję, jak przejść przez ten proces bez zgadywania: od narzędzi i pierwszego programu po typowe pułapki oraz moment, w którym lepiej wybrać minikomputer.

Kiedy AVR wygrywa z minikomputerem

AVR to rodzina 8-bitowych mikrokontrolerów, które dobrze radzą sobie z prostymi, powtarzalnymi zadaniami i nie potrzebują systemu operacyjnego do działania. Jeśli projekt ma być mały, energooszczędny i reagować przewidywalnie, często wystarczy ATtiny85; jeśli potrzebujesz większej przestrzeni na kod i wygodniejszego ekosystemu, naturalnym punktem startu bywa ATmega328P.

Ja patrzę na ten wybór bardzo praktycznie. Jeśli układ ma sterować przekaźnikiem, czytać czujnik, generować PWM albo pilnować czasu reakcji w milisekundach, AVR zwykle jest prostszy i pewniejszy niż minikomputer. Jeśli natomiast w grę wchodzi Linux, sieć, kamera, rozbudowane biblioteki lub interfejs graficzny, wtedy mały komputer zaczyna mieć przewagę.

To rozróżnienie porządkuje cały dalszy proces. Jeśli wiesz już, że AVR pasuje do zadania, pora zejść na poziom narzędzi i przygotować stanowisko, bo właśnie tam wiele projektów zaczyna się komplikować.

Jakie narzędzia są naprawdę potrzebne

Ja zwykle zaczynam od trzech rzeczy: dokumentacji układu, kompilatora i sposobu wgrywania programu. Reszta jest ważna, ale bez tego zestawu szybko wpadasz w zgadywanie, a w embedded to zły nawyk.

W praktyce avr-gcc to cały łańcuch narzędzi: kompilator, assembler, linker i biblioteki. Jeśli rozumiem, skąd bierze się ELF, a skąd HEX, dużo szybciej łapię problemy z konfiguracją niż wtedy, gdy polegam wyłącznie na jednym przycisku w IDE. Microchip Studio, dawniej Atmel Studio, jest wygodnym wyborem na Windows, ale sam proces pozostaje ten sam niezależnie od środowiska. Kiedy narzędzia są już ustawione, można przejść do najważniejszego etapu: od kodu do działającego układu.

Jak wygląda droga od kodu do działającego układu

W prostym projekcie firmware dla AVR przechodzi zwykle przez pięć etapów. To nie jest skomplikowane, ale każdy krok musi zgadzać się ze sprzętem, zwłaszcza zegar i wybrany model mikrokontrolera.

1. Wybieram konkretny układ i sprawdzam jego datasheet, a nie tylko nazwę z płytki.
2. Ustawiam zegar, bo od niego zależą opóźnienia, komunikacja szeregowa i zachowanie wielu peryferiów.
3. Piszę kod najczęściej w C, bo to najprostsza i najlepiej wspierana droga dla AVR.
4. Kompiluję projekt do pliku ELF, a potem - jeśli trzeba - zamieniam go na HEX.

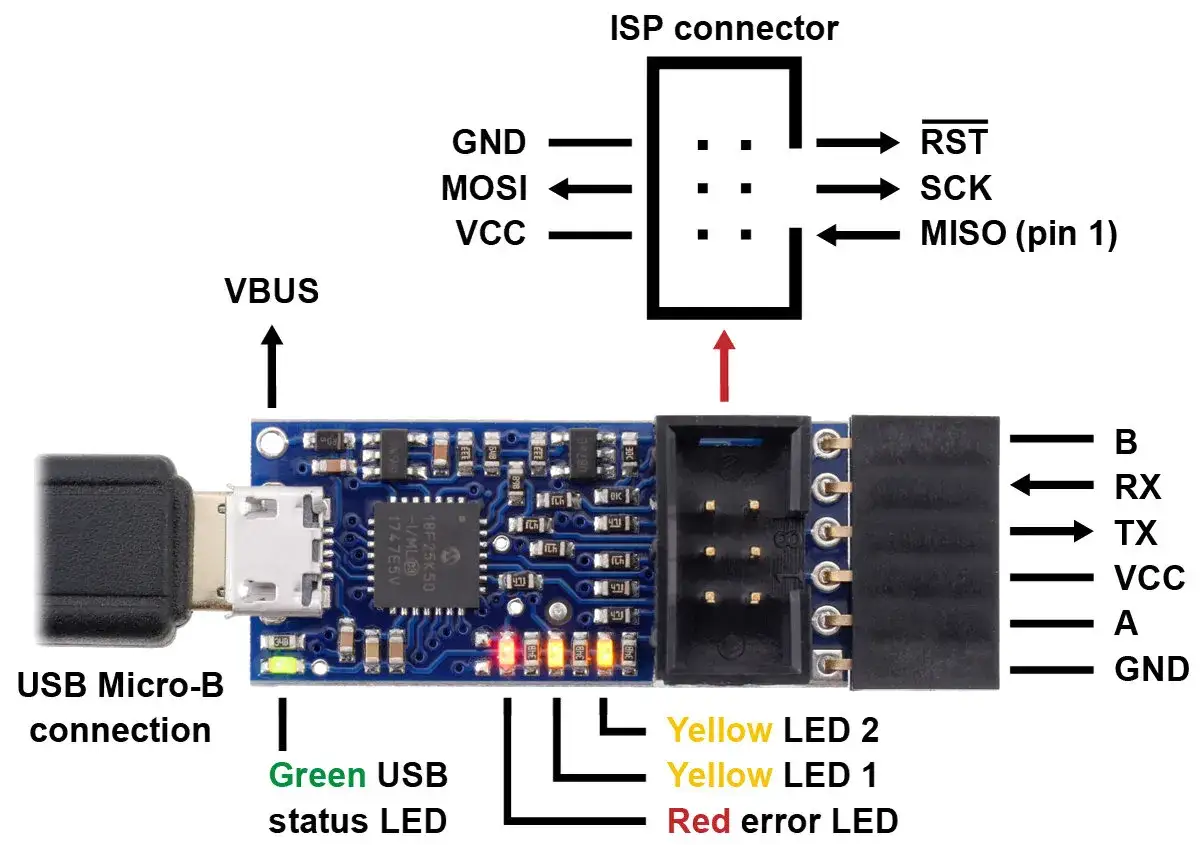

5. Wgrywam firmware przez ISP i od razu sprawdzam, czy układ odpowiada tak, jak zakładałem.

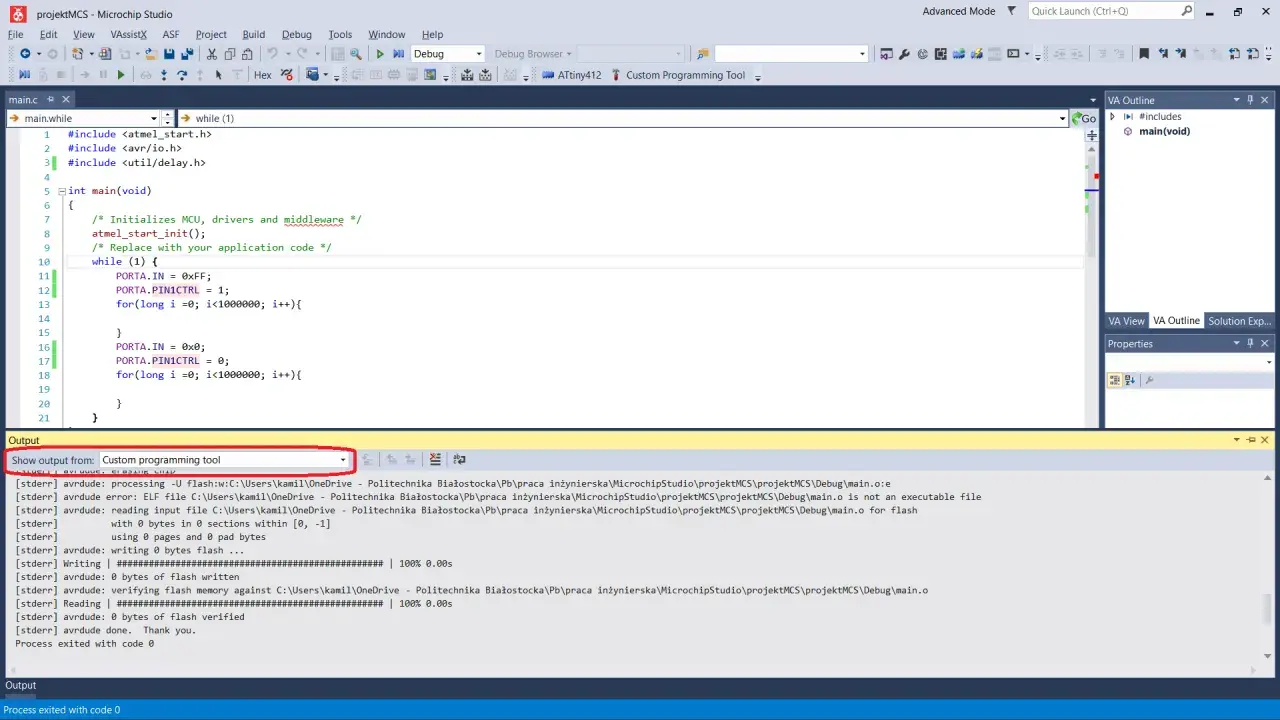

Plik ELF zachowuje symbole potrzebne do debugowania, a HEX jest wygodny do wgrywania. To drobiazg, ale kiedy projekt przestaje działać, różnica między tymi formatami szybko staje się bardzo praktyczna. Minimalny przykład bywa nudny, ale właśnie dlatego jest dobry. Migająca dioda pokazuje, że kompilacja, taktowanie, zasilanie i programowanie działają razem, a to w embedded jest ważniejsze niż od razu „duży” projekt.

#define F_CPU 16000000UL
#include
#include

int main(void) {
    DDRB |= (1 << PB5);

    while (1) {
        PORTB ^= (1 << PB5);
        _delay_ms(500);
    }
}

W tym fragmencie najważniejsze jest nie samo miganie, tylko zależność między deklaracją F_CPU a realnym zegarem układu. Jeśli użyjesz innego taktowania niż rzeczywiste, opóźnienia i transmisja UART zaczną kłamać, a problem wygląda wtedy jak błąd w kodzie, choć wcale nim nie jest. To prowadzi prosto do kolejnego tematu: ustawień, które potrafią zablokować cały projekt, jeśli potraktujesz je zbyt lekko.

Fusy i zegar potrafią zablokować projekt

Najwięcej problemów widzę nie w pętlach i instrukcjach warunkowych, tylko w konfiguracji sprzętowej. Fusy, czyli bity konfiguracyjne, decydują między innymi o źródle zegara, podziale częstotliwości, zachowaniu pinu reset i niektórych zabezpieczeniach pamięci. Jedna zła zmiana może sprawić, że mikrokontroler przestanie odpowiadać na zwykłe programowanie ISP.

• Jeśli ustawisz zewnętrzny rezonator, a na płytce go nie będzie, układ może wyglądać na martwy.
• Jeśli wyłączysz reset bez planu awaryjnego, zwykły programator przestanie wystarczać.
• Jeśli zmienisz podział zegara, a kod nadal zakłada wcześniejsze taktowanie, wszystko zacznie działać „za wolno” albo niestabilnie.
• Jeśli programator używa zbyt szybkiego sygnału względem taktowania układu, odczyt i zapis mogą się nie udać mimo poprawnego połączenia.

Ja mam tu jedną zasadę: najpierw uruchamiam prosty kod na domyślnych ustawieniach, dopiero potem ruszam fusy. Gdy układ przestaje odpowiadać, nie zakładam od razu uszkodzenia - bardzo często winny jest zegar albo błędna konfiguracja interfejsu. W skrajnych przypadkach pomaga programowanie wysokim napięciem, ale to już narzędzie ratunkowe, a nie metoda pracy na co dzień. Kiedy podstawy są opanowane, można przejść z prostych testów do bardziej użytecznych funkcji peryferyjnych.

Od migającej diody do sensownego firmware'u

Po pierwszym sukcesie warto iść w stronę elementów, które naprawdę uczą pracy z mikrokontrolerem. Samo miganie diodą jest ważne, ale dopiero timery, przerwania i komunikacja pokazują, czy kod jest stabilny i czy układ da się rozbudować bez chaosu.

• GPIO - uczysz się sterować wejściami i wyjściami oraz obsługi przycisków z eliminacją drgań styków.
• Timery i PWM - przydają się do sterowania silnikami, jasnością LED i precyzyjnymi opóźnieniami.
• ADC - dzięki niemu odczytasz napięcie z potencjometru, czujnika analogowego albo dzielnika napięcia.
• UART - to najprostszy sposób, żeby wypluć logi i nie zgadywać, co robi program.
• Tryby uśpienia - ważne, gdy projekt ma działać długo na baterii.
• Przerwania - pozwalają reagować na zdarzenia bez ciągłego odpytywania pętli głównej.

W projektach robotycznych i edukacyjnych to właśnie ten zestaw robi największą różnicę. Jeśli sterujesz czymś fizycznym, przewidywalność AVR bywa ważniejsza niż surowa moc obliczeniowa, a prosty kod z dobrze ustawionymi timerami często wygrywa z rozbudowaną platformą, której nie da się łatwo opanować. Na końcu liczy się nie to, ile bibliotek masz pod ręką, tylko czy układ działa powtarzalnie i da się go zrozumieć po tygodniu przerwy.
