ESP32 SPI - Stabilna komunikacja bez problemów. Sprawdź!

SPI w ESP32 to temat, który szybko wychodzi poza definicję czterech przewodów. W praktyce decyduje o tym, czy czujnik odpowiada stabilnie, wyświetlacz odświeża się płynnie, a karta SD nie gubi transmisji przy większym zegarze.

W tym artykule pokazuję, jak działa magistrala SPI w ESP32, które piny wybrać, jak poprawnie podłączyć urządzenia, jak skonfigurować komunikację w ESP-IDF i Arduino oraz jakie błędy najczęściej psują cały układ. To podejście praktyczne: mniej teorii dla teorii, więcej rzeczy, które naprawdę pomagają uruchomić projekt.

Jak działa magistrala SPI w ESP32 i kiedy ma sens

Najprościej myśleć o SPI jako o magistrali z jednym układem nadrzędnym i wieloma urządzeniami podrzędnymi. ESP32 jako host generuje zegar SCLK, wysyła dane po MOSI, odbiera je po MISO i wybiera konkretne urządzenie linią CS. Dzięki temu można podłączyć kilka peryferiów do tych samych przewodów danych, a każde aktywować osobno.

• Wysoka przepustowość - SPI dobrze znosi szybkie odświeżanie ekranów, transfer większych bloków danych i pracę z urządzeniami, które nie lubią opóźnień.
• Pełny dupleks - w wielu zastosowaniach dane mogą płynąć równocześnie w obu kierunkach, co skraca czas transakcji.
• Prosta skalowalność - kilka urządzeń może korzystać z tych samych linii danych, jeśli każde ma osobny CS.
• Przewidywalne sterowanie - w porównaniu z interfejsami szeregowymi o bardziej rozbudowanym narzucie protokolarnym łatwiej kontrolować timing i kolejność transmisji.

Właśnie dlatego SPI tak dobrze pasuje do wyświetlaczy, kart SD, pamięci zewnętrznych i szybkich czujników. Jeśli urządzenie ma przesyłać sporo danych albo musi reagować szybko, ten interfejs zwykle daje lepszy efekt niż I2C. Gdy ruch danych jest mały i sporadyczny, prostsze może być I2C, ale przy odświeżaniu obrazu, logowaniu w czasie rzeczywistym albo większych buforach SPI zaczyna mieć wyraźną przewagę. To prowadzi prosto do pytania o piny, bo w ESP32 elastyczność routingu bywa zaletą tylko wtedy, gdy wybiorę je świadomie.

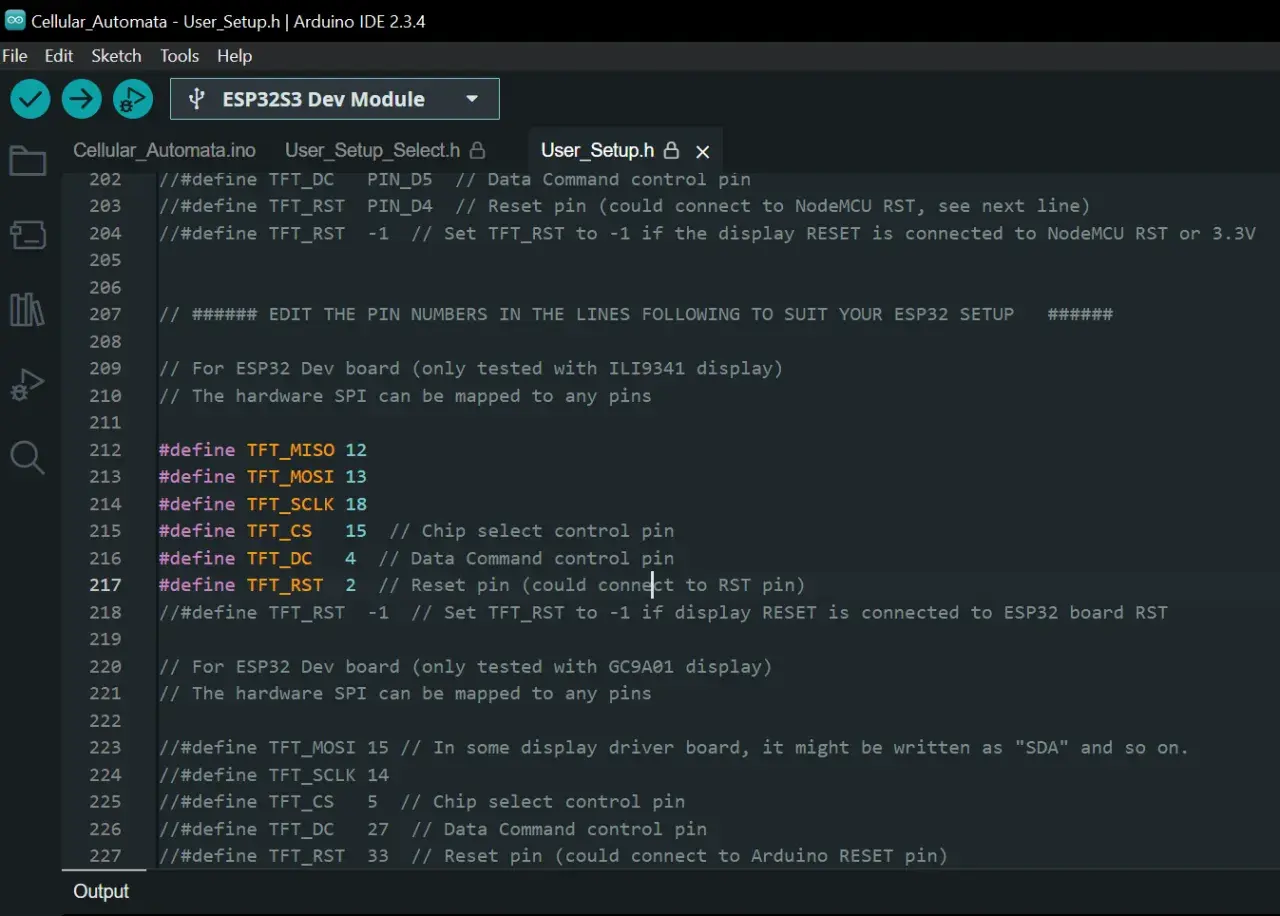

Jakie piny wybrać i których lepiej nie ruszać

ESP32 daje dużą swobodę routingu, bo sygnały peryferiów można przekierować przez GPIO matrix. To wygodne, ale nie znaczy, że wszystkie piny są równie dobre. Na początku zawsze odrzucam linie powiązane z pamięcią flash i PSRAM, a dopiero potem wybieram resztę pod konkretne urządzenie.

W dokumentacji Espressif dla klasycznego ESP32 podaje się typowo 80 MHz przy torze IOMUX i 26 MHz przy routingu przez GPIO matrix. Ja traktuję te liczby jako orientacyjny sufit, a nie gwarancję stabilności, bo długość przewodów, jakość masy i konkretny układ peryferyjny potrafią szybko obniżyć realny margines. Na wielu płytkach deweloperskich często spotkasz też zestaw 18/19/23 dla zegara, wejścia i wyjścia, ale to tylko popularny przykład, nie jedyny poprawny układ.

Jeśli pin robi jednocześnie za strap lub JTAG, używam go wyłącznie wtedy, gdy wiem, jak zachowa się podczas startu. To oszczędza mnóstwo czasu, bo część „dziwnych resetów” nie ma nic wspólnego z samym SPI, tylko z tym, co dzieje się w chwili bootu. Po takim przeglądzie pinów można przejść do samego okablowania.

Jak poprawnie podłączyć urządzenie SPI

Poprawne podłączenie w SPI sprowadza się do kilku zasad, które brzmią banalnie, ale właśnie na nich najczęściej wywracają się projekty hobbystyczne.

1. Połącz wspólną masę - bez solidnego GND sygnały zegarowe i dane zachowują się losowo, nawet jeśli schemat wygląda poprawnie.
2. Współdziel MOSI, MISO i SCLK - te trzy linie mogą być wspólne dla kilku urządzeń, o ile każde z nich ma własny CS.
3. Dopasuj poziomy napięć - ESP32 pracuje logicznie na 3,3 V, więc urządzenia 5 V wymagają konwertera poziomów albo odpowiednio zgodnych wejść i wyjść.
4. Trzymaj przewody krótko - przy połączeniach na kabelkach Dupont rosną zakłócenia, a przy wyższych zegarach problem pojawia się szybciej, niż sugerują aplikacyjne przykłady.
5. Sprawdź tryb SPI - nie każdy układ pracuje w tym samym trybie 0, 1, 2 lub 3, więc błędny CPOL lub CPHA od razu psuje odbiór.
6. Zacznij od niższego zegara - w praktyce dobry start to 1-4 MHz, a dopiero później podnoszę częstotliwość, gdy komunikacja jest już stabilna.

Jeśli łączę dwa urządzenia, na przykład wyświetlacz i czujnik, wspólne pozostają MOSI, MISO, SCLK i masa, a różni się wyłącznie CS. To daje porządek na magistrali i ogranicza ryzyko, że oba układy odpowiedzą naraz. W praktyce lepiej najpierw uruchomić jedno urządzenie, a dopiero potem dokładam kolejne, bo wtedy szybciej widzę, gdzie leży problem: w okablowaniu, w trybie pracy czy w samej konfiguracji. Następny krok to już ustawienie magistrali w środowisku programistycznym.

Konfiguracja w ESP-IDF i Arduino bez zbędnej magii

Konfiguracja w ESP-IDF daje mi największą kontrolę, a Arduino najszybszy start. Oba podejścia są poprawne, ale rozwiązują trochę inne problemy: w pierwszym dopinam szczegóły transakcji, w drugim skupiam się na szybkim uruchomieniu i prostszej logice aplikacji.

ESP-IDF

spi_bus_config_t buscfg = {
    .mosi_io_num = 23,
    .miso_io_num = 19,
    .sclk_io_num = 18,
    .quadwp_io_num = -1,
    .quadhd_io_num = -1,
    .max_transfer_sz = 4096,
};

spi_bus_initialize(SPI2_HOST, &buscfg, SPI_DMA_CH_AUTO);

spi_device_interface_config_t devcfg = {
    .clock_speed_hz = 4 * 1000 * 1000,
    .mode = 0,
    .spics_io_num = 5,
    .queue_size = 7,
};

spi_device_handle_t dev;
spi_bus_add_device(SPI2_HOST, &devcfg, &dev);

W ESP-IDF najpierw inicjalizuję magistralę, potem dodaję konkretne urządzenie i dopiero na końcu wysyłam transakcje. W projekcie z kilkoma peryferiami pilnuję, by jedno urządzenie nie było odpytywane z kilku miejsc naraz, bo wtedy synchronizacja zaczyna być ważniejsza niż sam protokół. Jeśli kilka tasków ma sięgać po ten sam układ, dokładam własną kolejkę albo mutex, zamiast liczyć na przypadek.

Przeczytaj również: ESP32-C6 - Czy to najlepszy wybór dla Twojego IoT?

Arduino

SPI.begin(18, 19, 23, 5);

SPI.beginTransaction(SPISettings(4000000, MSBFIRST, SPI_MODE0));
digitalWrite(5, LOW);
SPI.transfer(0x9F);
digitalWrite(5, HIGH);
SPI.endTransaction();

W Arduino zwykle ustawiam wszystko prościej: inicjalizacja SPI, potem transakcja, potem zwolnienie CS. To wystarcza w większości prostych układów, ale gdy projekt rośnie, szybciej docenisz to, że ESP-IDF daje większą kontrolę nad kolejnością i czasem transmisji. W obu przypadkach rozsądnie jest zacząć od niższego zegara i podnosić go dopiero po testach. Po skonfigurowaniu magistrali zostaje już tylko praktyka, czyli diagnoza typowych błędów.

Najczęstsze błędy, które psują komunikację

Najczęstsze problemy z SPI w ESP32 są zaskakująco powtarzalne. W praktyce nie dotyczą samego protokołu, tylko fizycznych przewodów, napięć, trybu pracy i złej organizacji dostępu do magistrali.

• Zły tryb SPI - nawet poprawne połączenie przewodów nie pomoże, jeśli układ oczekuje innej polaryzacji zegara albo innej fazy próbkowania.
• Za wysoka częstotliwość na zbyt długich przewodach - to częsty powód losowych błędów, zwłaszcza gdy magistrala idzie przez kabelki na płytce stykowej.
• Pomylenie MOSI i MISO - brzmi banalnie, ale w praktyce dzieje się często, szczególnie przy różnie opisanych modułach.
• Brak wspólnej masy - bez niej sygnały nie mają stabilnego punktu odniesienia, więc komunikacja staje się nieprzewidywalna.
• Użycie nieodpowiednich pinów - GPIO6-11 oraz 16-17 to zły pomysł dla magistrali użytkownika, a piny strapowe potrafią mieszać przy starcie.
• Niezgodność napięć - 5 V na liniach wejściowych ESP32 potrafi uszkodzić układ albo przynajmniej dać bardzo dziwne objawy.
• Równoległy dostęp do jednego urządzenia - kilka tasków, jeden CS i brak synchronizacji to prosty przepis na błędy trudne do odtworzenia.

Jeśli po zmianie częstotliwości, trybu i okablowania układ nadal nie działa, zwykle nie szukam błędu w protokole jako takim, tylko w zależności między urządzeniami. Czasem winny jest czujnik, który wymaga innego trybu niż ekran, a czasem po prostu za długi przewód. Gdy zewnętrzny układ ma pełnić rolę urządzenia podrzędnego, trzeba jeszcze uwzględnić jego własne ograniczenia.

Gdy ESP32 ma pracować jako slave

Tryb slave jest mniej popularny niż master, ale ma sens, gdy ESP32 ma zachowywać się jak szybki moduł pomocniczy dla innego mikrokontrolera albo komputera. Wtedy zewnętrzny host narzuca zegar i kierunek komunikacji, a ESP32 odpowiada na ramki danych, zamiast samodzielnie inicjować transfer.

W dokumentacji Espressif dla trybu slave znajdziesz informację, że bez DMA obsługiwane są ramki do 64 bajtów, a dłuższe transfery wymagają DMA. To ważne, bo od razu pokazuje granicę: krótkie polecenia, statusy i proste pakiety przejdą bez problemu, ale przy większych blokach danych trzeba już ostrożnie dobrać buforowanie i sprawdzić zachowanie całego systemu. Do tego dochodzi praktyczna zasada, którą stosuję w każdym takim projekcie: jedno urządzenie powinno mieć jednego właściciela logicznego, bo równoległy dostęp z kilku tasków kończy się trudnym debugowaniem.

Jeśli projekt ma naprawdę pracować jako slave, zaczynam od małych ramek testowych, niskiej prędkości i prostego protokołu z wyraźnym nagłówkiem oraz sumą kontrolną. Taki start daje więcej informacji niż od razu rozbudowany format danych i pozwala szybciej wykryć, czy problemem jest warstwa elektryczna, czy logika komunikacji.

Najkrótsza droga do stabilnej magistrali SPI w ESP32

Jeśli miałbym wskazać najkrótszą drogę do stabilnej magistrali, wygląda ona tak: najpierw bezpieczne piny, potem krótkie przewody, następnie niski zegar i dopiero później podnoszenie parametrów do docelowych. W SPI rzadko wygrywa najbardziej ambitna konfiguracja z kartki; częściej wygrywa ta, która jest dobrze dopasowana do konkretnej płytki, konkretnego urządzenia i konkretnej długości przewodów. To właśnie ten porządek zwykle odróżnia udany prototyp od projektu, który bez końca „prawie działa”.
