TM1637 z Arduino - Proste podłączenie i kod. Uniknij błędów!

Wyświetlacz z układem TM1637 to jeden z najprostszych sposobów, żeby dodać do projektu Arduino czytelny, czterocyfrowy odczyt bez zajmowania wielu pinów. W praktyce dobrze sprawdza się w zegarach, licznikach, prostych miernikach i projektach z czujnikami, gdzie ważniejsza jest szybka informacja niż rozbudowana grafika. Pokażę, jak go podłączyć, jakiej biblioteki użyć, jak napisać pierwszy szkic i na co uważać, żeby nie tracić czasu na typowe błędy.

Co to jest moduł TM1637 i kiedy naprawdę się przydaje

TM1637 to nie tylko sam wyświetlacz, ale cały układ sterujący dla segmentowego LED-a. Z punktu widzenia Arduino oznacza to jedno: zamiast obsługiwać każdy segment osobno, wysyłasz prosty komunikat przez dwie linie i pozwalasz, żeby układ zajął się multipleksowaniem, odświeżaniem oraz jasnością. To właśnie dlatego ten moduł jest tak popularny w małych projektach hobbystycznych.

Ja traktuję go jako narzędzie do szybkiego odczytu liczb. Najlepiej pasuje do zegara, stopera, termometru, licznika impulsów, wskaźnika napięcia albo prostego panelu statusu. Nie jest natomiast stworzony do długich komunikatów, menu i ekranów, na których trzeba pokazać kilka zdań naraz. W takich przypadkach lepiej sprawdza się LCD albo OLED.

Jeśli wiesz już, do czego ten moduł jest dobry, następny krok jest praktyczny: trzeba go podłączyć tak, żeby działał stabilnie od pierwszego uruchomienia.

Jak podłączyć wyświetlacz do Arduino bez zgadywania pinów

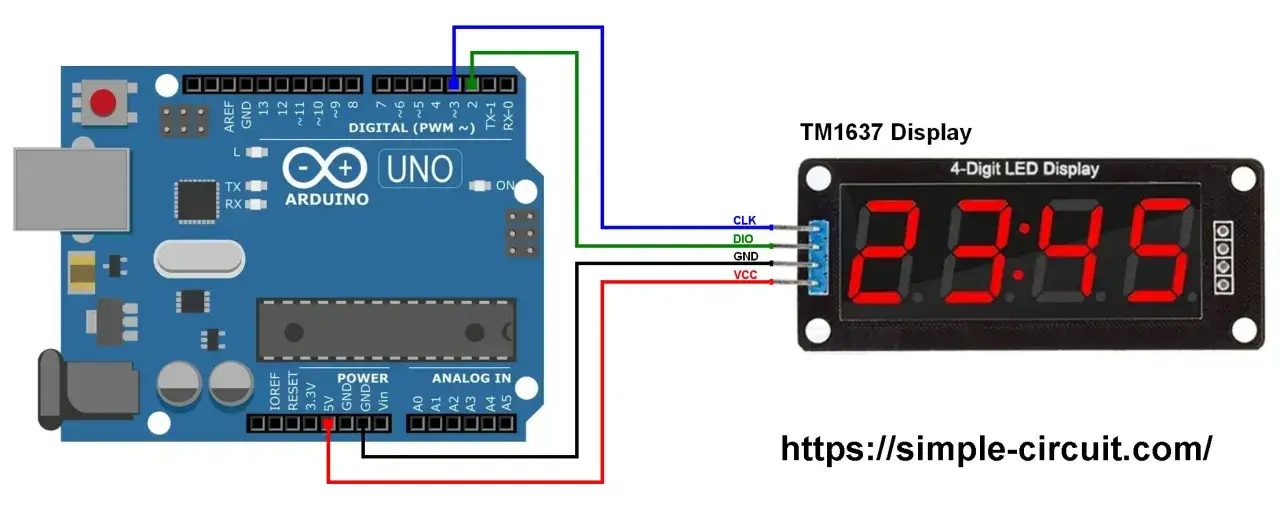

Typowy moduł ma cztery wyprowadzenia: VCC, GND, CLK i DIO. To mało, ale właśnie w tym tkwi przewaga tego rozwiązania. Na klasycznym Arduino UNO, Nano czy Mega mogę podłączyć linię zegara i danych do dowolnych dwóch pinów cyfrowych. W praktyce często wybieram na przykład D2 i D3, bo taki układ łatwo potem zapamiętać w kodzie i w opisie projektu.

Przewody trzymaj możliwie krótkie. Przy TM1637 długie kabelki i luźne połączenia częściej psują stabilność niż sam kod. Gdy wyświetlacz miga, gubi znaki albo pokazuje losowe segmenty, bardzo często winne jest okablowanie, a nie biblioteka. Po takim połączeniu zostaje już tylko pierwszy szkic.

Pierwszy szkic i funkcje biblioteki, których używam najczęściej

Do podstawowej obsługi wystarcza biblioteka TM1637Display. Instaluję ją jak każdą inną bibliotekę Arduino, a potem tworzę obiekt z dwoma pinami: CLK i DIO. W codziennej pracy najczęściej korzystam z trzech funkcji: showNumberDec() do zwykłych liczb, showNumberDecEx() do liczb z dwukropkiem albo kropką oraz setBrightness() do regulacji jasności.

#include

const byte PIN_CLK = 2;
const byte PIN_DIO = 3;

TM1637Display display(PIN_CLK, PIN_DIO);

void setup() {
  display.setBrightness(7);
  display.clear();
}

void loop() {
  display.showNumberDec(1234, false);
  delay(1000);
}

Warto pamiętać, że jasność w tej bibliotece ma zakres od 0 do 7. To wystarcza w większości projektów, bo różnica między poziomami jest wyraźna, a zbyt wysoka jasność potrafi tylko przyspieszyć zmęczenie wzroku i zwiększyć pobór prądu. Gdy chcę pokazać czas z dwukropkiem, sięgam po showNumberDecEx(). Gdy potrzebuję niskopoziomowej kontroli pojedynczych segmentów, używam setSegments(), ale to już narzędzie bardziej do niestandardowych ekranów niż do codziennego odczytu.

Jeśli projekt ma wyświetlać tylko liczby, ten zestaw funkcji zwykle wystarcza w całości. Jeśli jednak chcesz dorzucić przewijany tekst albo animacje, lepiej wybrać bibliotekę nastawioną bardziej na wygodę niż na minimalizm.

Jak wykorzystać TM1637 w realnych projektach

Zegar i timer

To klasyczny scenariusz. Dwukropek między cyframi jest czytelny, a cztery znaki wystarczają do pokazania czasu w formacie HH:MM. Przy minutniku kuchennym albo prostym timerze warsztatowym TM1637 daje bardzo dobry stosunek prostoty do czytelności.

Termometr i monitoring czujników

Jeżeli odczyt z czujnika mieści się w kilku cyfrach, wyświetlacz działa świetnie. Temperaturę, wilgotność, napięcie czy wynik z przetwornika ADC da się pokazać bez kombinowania. Tu ważne jest jednak formatowanie: trzeba świadomie zdecydować, czy pokazujesz jedną, czy dwie liczby po przecinku, bo każde dodatkowe miejsce ma znaczenie.

Przeczytaj również: WS2812 z Arduino - Podłącz, Zaprogramuj i Uniknij Błędów!

Licznik impulsów i stan procesu

Przy licznikach TM1637 sprawdza się dlatego, że od razu widać trend. W projektach z enkoderem, czujnikiem Halla, przyciskiem zliczającym lub prostym licznikiem produkcyjnym odczyt ma być czytelny z kilku kroków, a nie estetycznie „multimedialny”.

W praktyce ta tabela prowadzi do jednego wniosku: TM1637 wygrywa wtedy, gdy komunikat ma być krótki i natychmiast zrozumiały. Tam, gdzie potrzebujesz więcej słów albo grafiki, trzeba po prostu sięgnąć po inny ekran. I właśnie przy takich prostych scenariuszach najłatwiej zlekceważyć detale, a to one najczęściej powodują problemy.

Najczęstsze błędy i szybkie sposoby naprawy

Najwięcej czasu zabierają nie skomplikowane awarie, tylko drobiazgi. W praktyce widzę powtarzalny zestaw problemów, które pojawiają się przy pierwszym uruchomieniu i potem wracają u kolejnych osób budujących podobny projekt.

• Brak wspólnej masy między modułem a Arduino. Bez tego sygnały nie mają punktu odniesienia.
• Zamienione CLK i DIO. Moduł nie odpowiada albo pokazuje przypadkowe segmenty.
• Zbyt długie przewody. Układ działa losowo, szczególnie przy większej jasności.
• Za wysoka jasność. Wyświetlacz robi się nienaturalnie intensywny i może wyglądać na migający.
• Niewłaściwe napięcie na płytkach 3,3 V. To szczególnie ważne przy ESP32 i ESP8266.
• Próba wyświetlania zbyt długiego napisu. TM1637 po prostu nie jest do tego zaprojektowany.

Gdy coś nie działa, zaczynam od testu najprostszego możliwego: stała liczba, krótki kod, bez sensorów i bez dodatkowej logiki. Jeśli w takim układzie wszystko działa, problem zwykle leży gdzie indziej niż w samym wyświetlaczu. To podejście oszczędza mi więcej czasu niż szukanie winy w bibliotece na ślepo.

Kiedy podstawy są już opanowane, zostaje najważniejsze pytanie: czy ten moduł rzeczywiście pasuje do Twojego projektu, czy tylko wydaje się wygodny.

Jak wybrać właściwy wariant i nie przepłacić funkcjonalnością

Jeżeli projekt ma służyć do liczb, zegara albo prostego panelu statusu, ja zwykle wybieram najprostszy moduł 4-cyfrowy i lekką bibliotekę. Gdy potrzebny jest tekst, przewijanie albo kilka ekranów na jednym wyświetlaczu, wtedy rozważam bardziej rozbudowaną bibliotekę i czasem nawet inny typ ekranu. To nie jest wybór „lepszy-gorszy”, tylko dopasowanie narzędzia do zadania.

Jeśli miałbym zostawić jedną praktyczną radę, byłaby prosta: najpierw zdecyduj, co ma być widoczne na ekranie, a dopiero potem wybieraj moduł i bibliotekę. TM1637 świetnie sprawdza się tam, gdzie liczy się szybki odczyt i mała liczba połączeń. Właśnie dlatego tak często trafia do projektów z Arduino, ale też tak często bywa źle używany, gdy od niego oczekuje się czegoś, do czego nie został stworzony.
