W praktyce st-link v2 pozostaje jednym z najprostszych i najtańszych narzędzi do pracy z STM8 i starszymi, ale wciąż bardzo popularnymi STM32. Pozwala programować pamięć Flash, stawiać breakpointy i sprawdzać, co dzieje się w układzie bez zgadywania na ślepo. Poniżej rozkładam to na czynniki pierwsze: jak działa, jak go podłączyć, z jakim oprogramowaniem używać i kiedy lepiej wybrać nowszą sondę.
Najważniejsze rzeczy, które warto wiedzieć o tym debuggerze i programatorze
- Obsługuje STM8 przez SWIM oraz STM32 przez SWD i JTAG.
- Najczęściej wystarczy 4- lub 5-przewodowe podłączenie: zasilanie odniesienia, masa, linia danych, zegar i opcjonalny reset.
- Na Windows potrzebny jest sterownik STSW-LINK009, a na Linuxie trzeba ustawić reguły udev.
- Do STM32 najpraktyczniejsze są dziś STM32CubeProgrammer i STM32CubeIDE.
- Jeśli potrzebujesz Virtual COM portu, pamięci masowej lub większej szybkości, warto spojrzeć na V2-1 albo V3.
Czym jest ST-LINK/V2 i do czego służy

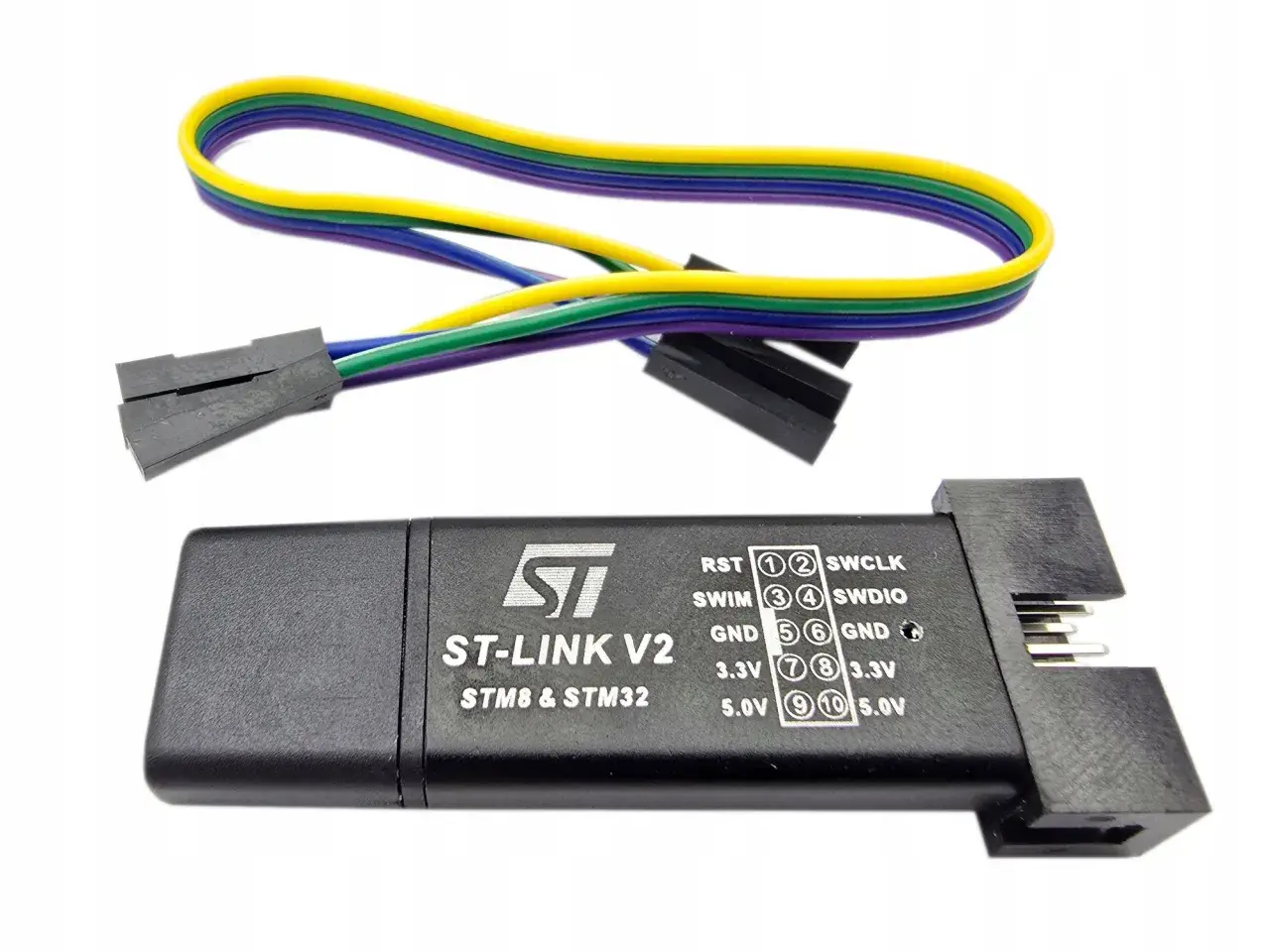

ST-LINK/V2 to zewnętrzna sonda debugująca i programująca, która łączy komputer z mikrokontrolerem przez interfejs diagnostyczny. Oficjalna dokumentacja STMicroelectronics nadal opisuje go jako aktywny produkt do STM8 i STM32, więc to nie jest zabytek do szuflady, tylko nadal sensowny element warsztatu.
Najprościej myśleć o nim jak o pomostie między IDE a układem. Wgrywasz firmware, zatrzymujesz kod na breakpointach, oglądasz pamięć i rejestry, a przy problemach z bootowaniem możesz wrócić do punktu wyjścia bez rozlutowywania płytki.
To nie jest zwykły konwerter USB-UART. UART tylko przesyła dane szeregowe, a ta sonda daje bezpośredni dostęp do mechanizmów debuggera w mikrokontrolerze. W praktyce robi to ogromną różnicę, gdy firmware zawiesza się jeszcze przed uruchomieniem logów.
| Funkcja | Po co mi to w praktyce |
|---|---|
| Programowanie Flash | Szybko wgrywam nową wersję firmware bez walki z bootloaderem i kablami USB-UART. |
| Debug krok po kroku | Widzę, w którym miejscu kod się zatrzymuje i dlaczego zmienne przyjmują zły stan. |
| Diagnostyka układu | Mogę sprawdzić, czy problem leży w kodzie, zegarze, zasilaniu albo konfiguracji pinów. |
| SWV w STM32 | Przydaje się do podglądu zdarzeń i prostego trace'u, gdy zwykły breakpoint to za mało. |
Kiedy wiadomo już, do czego służy, najważniejsze staje się poprawne podłączenie, bo tu najłatwiej o błąd.
Jak podłączyć go do płytki i nie pomylić sygnałów
W przypadku STM32 najczęściej pracuję w trybie SWD, bo to prostsze i zwykle w pełni wystarczające. W praktyce potrzebujesz tylko kilku linii, ale ich kolejność i sens muszą się zgadzać, bo jedna zamieniona żyła potrafi zająć pół dnia.
Najbezpieczniejszy zestaw startowy to VCC/VAPP, GND, SWDIO i SWCLK. Reset NRST dokładam niemal zawsze, bo bardzo pomaga, gdy układ wstaje z błędnym firmware albo usypia linie debugowania. W STM8 sytuacja jest podobna, tylko zamiast SWD używa się SWIM.
| Sygnał | STM32 | STM8 | Co warto wiedzieć |
|---|---|---|---|
| Zasilanie odniesienia | VCC / VAPP | VDD | Służy do dopasowania poziomów logicznych, nie myl go z zasilaniem całej płytki. |
| Dane | SWDIO | SWIM | To najważniejsza linia komunikacyjna, bez niej debug nie ruszy. |
| Zegar lub reset | SWCLK, opcjonalnie NRST | RESET | Reset warto podłączyć od razu, bo ułatwia odzyskiwanie układu po zawieszeniu firmware. |
| Masa | GND | GND | Minimum jedna wspólna masa jest obowiązkowa, a w praktyce najlepiej połączyć wszystkie dostępne punkty GND. |
ST podaje obsługę napięć aplikacji 1,65-3,6 V dla JTAG/SWD i 1,65-5,5 V dla SWIM; jednocześnie część sygnałów jest generowana na poziomie 3,3 V, więc przy układach wrażliwych trzeba to sprawdzić w dokumentacji płytki. Jeśli pracuję z nietypowym zasilaniem albo konstrukcją, która źle znosi takie poziomy, wolę wersję izolowaną lub nowszy probe z lepszym wsparciem dla toru zasilania celu.
- Najczęstszy błąd to zamiana SWDIO z SWCLK.
- Drugi klasyk to brak wspólnej masy.
- Trzeci to brak podłączonego VCC/VAPP jako odniesienia napięcia.
- Przy taśmach 10- i 20-pinowych zawsze sprawdzam orientację złącza.
Gdy hardware jest już podłączony poprawnie, reszta zależy od oprogramowania i systemu hosta.
Jakie oprogramowanie wybrać na Windows, Linux i minikomputerze
Sam probe działa dopiero z softem hosta. Na Windows sterownik STSW-LINK009 jest obowiązkowy przed pierwszym podłączeniem, a STMicroelectronics wprost podaje, że bez tego urządzenie może nie zostać poprawnie rozpoznane. Potem najwygodniej przejść na STM32CubeProgrammer albo STM32CubeIDE.
Na Linuxie i na minikomputerze z Linuxem sprawa wygląda podobnie, tylko zamiast instalatora dochodzą reguły udev i prawa dostępu do urządzenia USB. W praktyce oznacza to, że ST-LINK działa jak zwykły sprzętowy interfejs USB, ale system musi pozwolić mu się otworzyć bez ręcznego uruchamiania wszystkiego jako root.
- Windows - instaluję STSW-LINK009, a potem używam STM32CubeProgrammer albo STM32CubeIDE.
- Linux - ustawiam reguły udev i pracuję z CubeProgrammerem lub narzędziami IDE.
- macOS - zwykle nie wymaga dodatkowej instalacji sterownika.
- Minikomputer z Linuxem - działa dobrze, jeśli ma stabilny host USB i sensownie skonfigurowane uprawnienia.
Dla STM8 nadal spotyka się ST Visual Develop i ST Visual Program, ale w projektach STM32 najczęściej stawiam na STM32CubeProgrammer, bo daje mi jednocześnie programowanie, weryfikację pamięci i wygodne narzędzia do automatyzacji. Jeśli robię krótkie serie albo testy na płytkach prototypowych, wersja CLI bywa po prostu szybsza niż klikanie w GUI.
Kiedy środowisko jest już gotowe, naturalnie pojawia się pytanie, czy starsza sonda nadal ma sens na tle nowszych modeli.
Jak wypada na tle nowszych sond
Największa różnica między ST-LINK/V2 a nowszymi wersjami nie dotyczy samego faktu programowania, tylko wygody, szybkości i dodatkowych interfejsów. W praktyce V2 nadal robi robotę, ale V2-1 i V3 lepiej odpowiadają na potrzeby codziennej pracy.
| Cecha | ST-LINK/V2 | V2-1 / V2-B | V3SET |
|---|---|---|---|
| Obsługa STM8 przez SWIM | Tak | Nie | Tak, z odpowiednim adapterem |
| Obsługa STM32 przez SWD/JTAG | Tak | Tak | Tak, zwykle z większą szybkością |
| Virtual COM port na USB | Nie | Tak | Tak |
| Mass storage na USB | Nie | Tak | Tak |
| Komfort pracy | Dobry do podstawowego flashowania i debugowania | Wygodniejszy w środowiskach deweloperskich i na płytkach ST | Najlepszy do częstego debugowania, szybszego flashowania i bardziej rozbudowanych projektów |
W polskich sklepach i na marketplace'ach różnica w cenie jest wyraźna: najprostsze odpowiedniki V2 bywają dostępne za kilkanaście złotych, a markowy STLINK-V3SET to już zwykle okolice 200 zł. Ja traktuję to tak: jeśli potrzebuję tylko flashowania i podstawowego debugowania, V2 nadal broni się ceną; jeśli ma to być główne narzędzie do codziennej pracy, dopłata do nowszej wersji szybko się zwraca.
Sama specyfikacja to jedno, ale w praktyce o komforcie pracy najczęściej decydują błędy połączeń i ustawień.
Najczęstsze problemy i jak je diagnozuję
Większość problemów z taką sondą nie wynika z samego urządzenia, tylko z drobiazgów: złej kolejności przewodów, braku masy, za wysokiej częstotliwości SWD albo z firmware, który wyłącza debug w najmniej odpowiednim momencie. Z tego powodu zawsze zaczynam od rzeczy najprostszych, zanim uznam, że sprzęt jest uszkodzony.
| Objaw | Najczęstsza przyczyna | Co sprawdzam najpierw |
|---|---|---|
| Debugger nie widzi układu | Błędne podłączenie SWDIO/SWCLK, brak GND albo brak VCC/VAPP | Orientację złącza, wspólną masę i zasilanie celu; potem obniżam prędkość SWD. |
| Programowanie działa, ale debug zaraz się rozłącza | Firmware przełącza piny w tryb oszczędzania energii albo usypia układ | Podłączam NRST, próbuję trybu hot plug i trzymam niższą częstotliwość interfejsu. |
| Windows widzi urządzenie, ale CubeProgrammer go nie używa | Problem ze sterownikiem albo z firmware sondy | Przeinstalowuję STSW-LINK009 i aktualizuję firmware sondy, jeśli jest dostępne. |
| Kasowanie pamięci nie przechodzi | Blokada ochrony odczytu, zły reset mode albo zbyt agresywna konfiguracja debuggera | Sprawdzam option bytes, wykonuję mass erase i zmieniam ustawienia resetu. |
| STM8 działa, STM32 nie | Wybrany jest zły interfejs albo źle dobrany zestaw pinów | Upewniam się, że dla STM32 używam SWD, a dla STM8 SWIM. |
Jeśli pracuję na tanim klonie, jeszcze bardziej pilnuję kabli i napięcia referencyjnego, bo to one najczęściej robią cały problem. Sama sonda bywa dobra, ale niedbałe połączenie potrafi ją skutecznie „zepsuć” w oczach użytkownika.
Gdy już umiesz odróżnić błąd połączenia od ograniczenia samego narzędzia, łatwiej dobrać właściwy wariant do projektu.
Kiedy ten model nadal ma sens, a kiedy lepiej przejść dalej
Jeśli pracuję z STM8, starszymi STM32, prostą płytką edukacyjną albo własnym projektem hobbystycznym, V2 nadal jest rozsądnym wyborem. Daje podstawową funkcjonalność, jest tani, łatwo go podłączyć i zwykle nie wymaga rozbudowanej infrastruktury.
Jeśli jednak wiem, że będę często debugował, potrzebuję Virtual COM portu, wygodnego flashowania z poziomu mass storage albo po prostu chcę mniej walczyć z ograniczeniami sprzętu, od razu patrzę na nowszą sondę. W projektach, które mają się rozwijać, oszczędność kilku lub kilkunastu minut przy każdym połączeniu szybko zamienia się w realny zysk.
Mój praktyczny filtr jest prosty: do nauki, prostych płytek i starszych układów V2 wystarcza, ale do regularnej pracy z nowymi projektami lepiej kupić coś nowszego lub przynajmniej wersję z dodatkowymi interfejsami. Najwięcej czasu oszczędza nie sama nazwa sondy, tylko poprawnie wyprowadzone SWDIO, SWCLK, GND i NRST oraz sensownie dobrane oprogramowanie hosta.
