BME280 to jeden z tych czujników, które szybko robią różnicę w projekcie: w jednym module dostajesz pomiar temperatury, wilgotności i ciśnienia, a z tego da się zbudować prostą stację pogodową, monitor warunków w pokoju albo czujnik do automatyki domowej. W praktyce najwięcej problemów nie sprawia sam odczyt, tylko zasilanie, wybór interfejsu i poprawne umieszczenie sensora w obudowie. Ten tekst prowadzi przez podłączenie, uruchomienie biblioteki, interpretację wyników i najczęstsze błędy, które psują pomiary.
Najkrótsza droga do działającego odczytu
- Goły układ BME280 pracuje w zakresie 1,71-3,6 V, więc do Arduino Uno najbezpieczniej używać breakouta z regulatorem i konwersją poziomów.
- I2C jest najprostsze do uruchomienia, a SPI ma sens głównie wtedy, gdy chcesz podłączyć kilka czujników albo uniknąć konfliktu adresów.
- Najczęściej wystarczy biblioteka Adafruit_BME280 i kilka linii kodu, żeby zacząć czytać temperaturę, wilgotność i ciśnienie.
- Ciśnienie z biblioteki jest zwykle podawane w paskalach, więc do hPa dziel je przez 100.
- Odczyt wysokości ma sens dopiero wtedy, gdy ustawisz sensowne ciśnienie odniesienia dla miejsca pomiaru.
Co daje BME280 w projekcie z Arduino
Jeśli buduję prosty projekt środowiskowy, BME280 wybieram wtedy, gdy potrzebuję trzech rzeczy naraz: temperatury, wilgotności i ciśnienia. To nie jest „kolejny termometr”, tylko sensowny czujnik do zastosowań, w których liczy się względnie stabilny odczyt i możliwość wyciągnięcia z danych czegoś więcej niż tylko jednej liczby.
Najbardziej praktyczne scenariusze to stacja pogodowa, monitor jakości warunków w pomieszczeniu, automatyka HVAC, sterowanie wentylacją, a nawet proste projekty bateryjne. Bosch podaje zakres pracy od -40 do +85°C, 0-100% RH i 300-1100 hPa, więc jak na mikrokontrolerowy świat to naprawdę użyteczny zakres. Sensor ma też tryby pracy, które pozwalają wybrać między oszczędzaniem energii a częstotliwością próbkowania, a w trybie uśpienia schodzi do 0,1 µA.
W praktyce ja patrzę na BME280 tak: jeśli zależy mi na jednym module do warunków środowiskowych, to jest to rozsądny wybór. Jeśli potrzebuję tylko ciśnienia, można zejść do prostszego układu; jeśli potrzebuję jakości powietrza z gazami, to już inna klasa czujnika. Z takim założeniem łatwiej wybrać sposób połączenia.
Jak podłączyć czujnik i wybrać interfejs
Najważniejsza decyzja na starcie jest banalna tylko z pozoru: I2C czy SPI. Do większości projektów z Arduino wybieram I2C, bo wymaga mniej przewodów i szybciej prowadzi do działającego układu. SPI ma sens, gdy chcesz większą kontrolę nad magistralą, masz kilka urządzeń z kolidującymi adresami albo po prostu wolisz ten sposób komunikacji.
| Interfejs | Kiedy go wybrać | Plusy | Minusy |
|---|---|---|---|
| I2C | Gdy chcesz najprostszego okablowania i szybkiego uruchomienia | Tylko dwie linie sygnałowe, łatwe testy, standardowy wybór dla Arduino | Możliwy konflikt adresów przy wielu czujnikach |
| SPI | Gdy potrzebujesz osobnego wyboru układu albo chcesz ominąć ograniczenia adresów | Brak problemu z adresem, dobra kontrola przy wielu urządzeniach | Więcej przewodów i trochę więcej pracy przy konfiguracji |

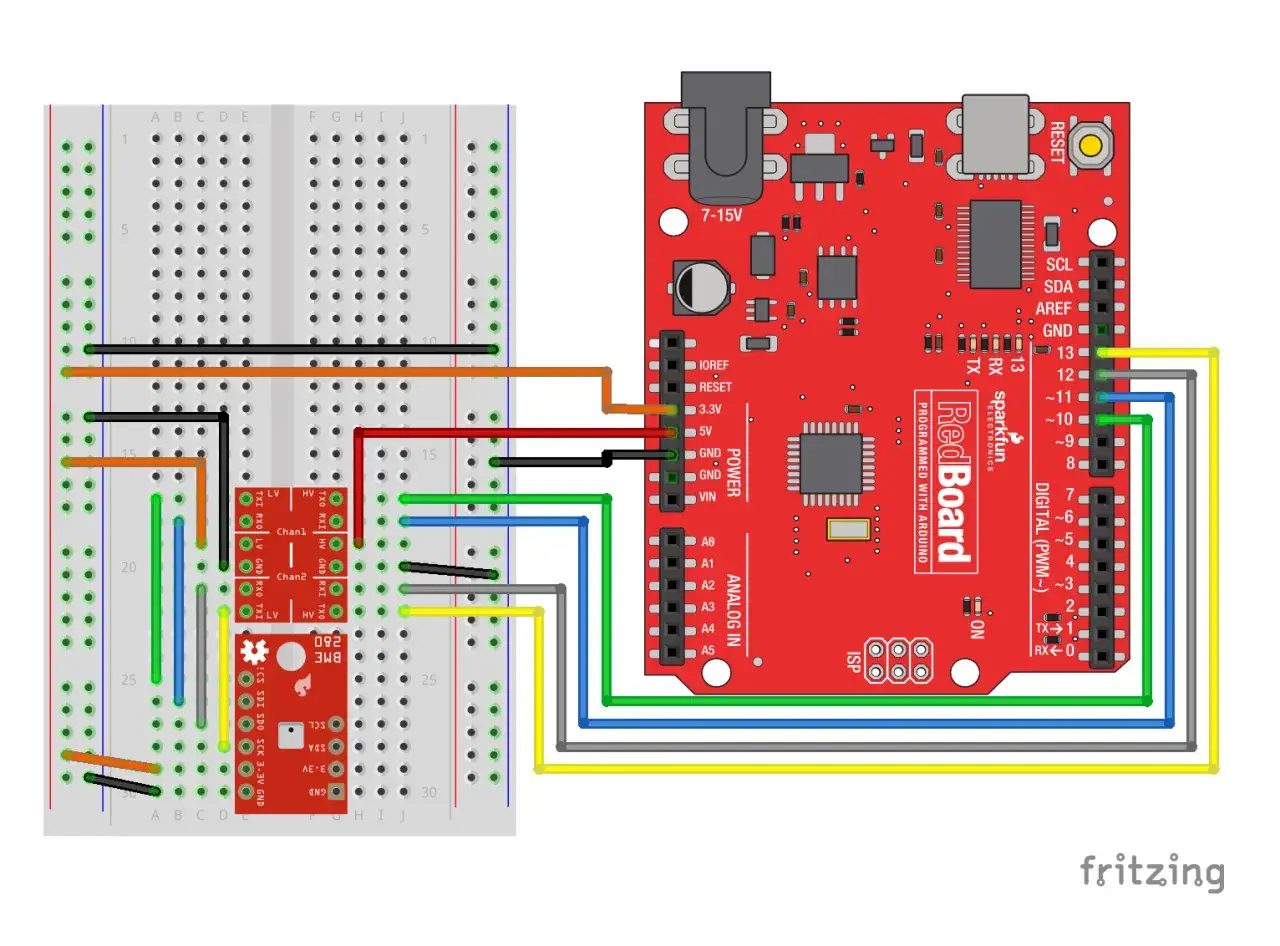

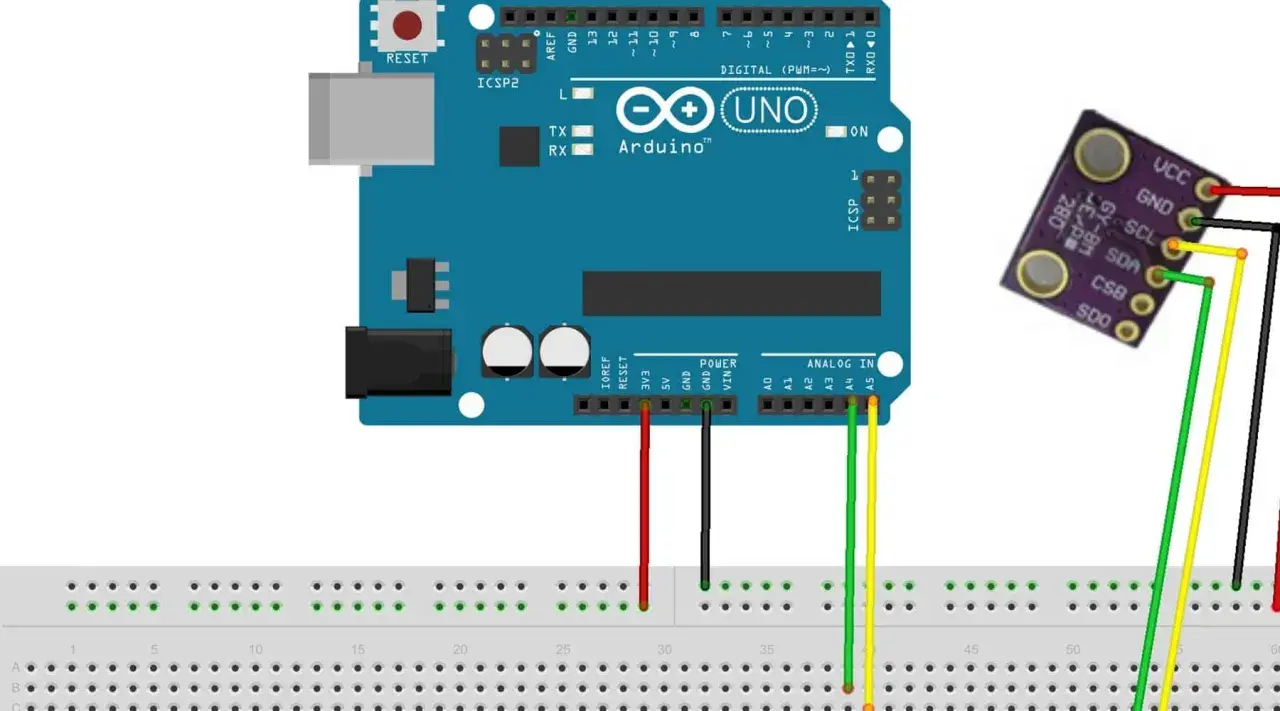

W praktyce podłączenie wygląda tak: w I2C łączysz SDA i SCL z liniami danych i zegara Arduino, a w SPI dochodzą jeszcze linie danych wejściowych i wyjściowych oraz CS. Na UNO linie I2C to zwykle A4 i A5, na Mega 20 i 21, a na Leonardo/Micro 2 i 3. W modułach BME280 często piny są opisane jako SDI, SDO i SCK, co potrafi mylić osoby zaczynające pierwszy raz.
Tu jest jeszcze ważna rzecz, którą łatwo przeoczyć: sam układ BME280 pracuje w zakresie 1,71-3,6 V, więc goły sensor nie nadaje się do bezpośredniego podania 5 V. Gotowe breakouty zwykle mają regulator napięcia i konwertery poziomów, dlatego bywają wygodne z Arduino Uno, ale trzeba sprawdzić konkretne płytki, zamiast zakładać, że każda wersja zachowuje się tak samo. Jeśli używasz I2C, domyślny adres to najczęściej 0x77; po zwarciu SDO do masy zmienia się na 0x76.
Jeżeli układ jest już poprawnie zasilony i spięty z magistralą, przechodzę do biblioteki, bo to ona zdejmie z Ciebie całą zabawę w rejestry.
Biblioteka i pierwszy odczyt bez zbędnego dłubania
Do szybkich prototypów najczęściej używam biblioteki Adafruit_BME280 razem z Adafruit Unified Sensor. Instalacja przez menedżer bibliotek w Arduino IDE zajmuje chwilę, a potem można od razu przejść do testu. Jeśli ktoś chce zejść niżej i sterować oversamplingiem, filtrami albo trybami zasilania bardzo precyzyjnie, wtedy ma sens korzystanie z niższego poziomu API, ale do większości projektów to nie jest potrzebne.
#include
#include
#include
Adafruit_BME280 bme; // I2C
void setup() {
Serial.begin(9600);
if (!bme.begin(0x77)) {
Serial.println("Nie wykryto BME280");
while (1) {
delay(10);
}
}
Serial.println("BME280 gotowy");
}
void loop() {
float temperatura = bme.readTemperature();
float wilgotnosc = bme.readHumidity();
float cisnienie = bme.readPressure() / 100.0F; // Pa -> hPa
Serial.print("T: ");
Serial.print(temperatura);
Serial.println(" °C");
Serial.print("RH: ");
Serial.print(wilgotnosc);
Serial.println(" %");
Serial.print("P: ");
Serial.print(cisnienie);
Serial.println(" hPa");
delay(2000);
} Jeśli masz ustawiony adres 0x76, podmień go w funkcji begin(). W wielu projektach od razu dopisuję też odczyt wysokości, ale tylko wtedy, gdy mam sensowne ciśnienie odniesienia dla lokalizacji. W przeciwnym razie wynik wygląda wiarygodnie, a w praktyce bywa tylko z grubsza orientacyjny.
Najważniejsze po uruchomieniu nie jest to, że na monitorze szeregowym pojawi się kilka liczb, tylko to, czy te liczby mają sens w kontekście jednostek i warunków pomiaru.
Jak czytać wyniki i nie mylić jednostek
Tu pojawia się najczęstsze źródło zamieszania: temperatura jest zwracana w stopniach Celsjusza, wilgotność w procentach względnych, a ciśnienie w paskalach. Jeśli chcesz zobaczyć ciśnienie w hPa, dzielisz wynik przez 100. To drobiazg, ale bez niego łatwo interpretować dane błędnie i uznać, że sensor „źle działa”, kiedy problemem jest tylko skala.
| Parametr | Wynik z biblioteki | Na co uważać |
|---|---|---|
| Temperatura | °C | Może być lekko zawyżona przez ciepło z płytki, stabilizatora lub mikrokontrolera |
| Wilgotność | % RH | Wymaga chwili na ustabilizowanie, źle reaguje na zamkniętą obudowę bez przepływu powietrza |
| Ciśnienie | Pa | Do hPa dziel przez 100; do wysokości potrzebujesz ciśnienia odniesienia |
| Wysokość | m | To obliczenie pochodne, a nie bezpośredni pomiar; bez lokalnego ciśnienia odniesienia wynik jest przybliżony |
Ja najbardziej ufam BME280 wtedy, gdy czujnik jest odizolowany termicznie od gorących elementów na płytce i ma dostęp do powietrza. Jeśli sensor siedzi tuż obok mikrokontrolera albo przetwornicy, temperatura potrafi być wyraźnie zawyżona, czasem o około 1-2°C, a to już wystarcza, żeby wnioski z całego projektu zaczęły się rozjeżdżać. Wysokość też trzeba traktować rozsądnie: bez aktualnego ciśnienia odniesienia będzie raczej przybliżeniem niż dokładnym wskazaniem.
Stąd już krótka droga do błędów, które najczęściej psują cały projekt.
Najczęstsze błędy przy uruchamianiu
- Podanie 5 V na goły układ - sam sensor nie jest 5 V tolerant, więc bez breakouta z ochroną można go uszkodzić.
-
Pomylenie adresu I2C - jeśli moduł został przestawiony na
0x76, a kod nadal pyta o0x77, program będzie udawał, że czujnika nie ma. - Brak wspólnej masy - bez poprawnego połączenia GND odczyty potrafią być losowe albo nie pojawiają się wcale.
- Złe miejsce montażu - czujnik przy regulatorze, USB albo mocno grzejącym mikrokontrolerze przekłamuje temperaturę i wilgotność.
- Oczekiwanie natychmiastowej stabilności - sensor potrzebuje chwili, zwłaszcza po starcie i po zmianie warunków otoczenia.
- Liczenie wysokości bez odniesienia - jeśli nie ustawisz lokalnego ciśnienia, wynik będzie orientacyjny, a nie precyzyjny.
W praktyce największy zysk daje nie kolejne „magiczne” ustawienie w kodzie, tylko porządny montaż i poprawne okablowanie. Jeśli to jest dopięte, BME280 działa przewidywalnie i nie wymaga ciągłego kombinowania. Jeżeli jednak wybór sensora jeszcze przed tobą, porównanie oszczędzi rozczarowań.
Kiedy BME280 ma sens, a kiedy lepiej wybrać inny czujnik
Jeśli potrzebujesz wyłącznie ciśnienia, sensowny może być prostszy BMP280. Jeśli zależy Ci tylko na temperaturze i wilgotności, czasem wystarczy tańszy czujnik, choć zwykle kosztem wygody i jakości pomiaru. BME280 jest najmocniejszy wtedy, gdy chcesz mieć jeden element do całego zestawu warunków środowiskowych, bez składania układu z kilku osobnych części.
| Czujnik | Co mierzy | Plusy | Minusy | Dla kogo |
|---|---|---|---|---|
| BME280 | Temperatura, wilgotność, ciśnienie | Najbardziej uniwersalny, wygodny w projektach środowiskowych | Nie mierzy gazów ani jakości powietrza | Stacje pogodowe, automatyka, monitoring warunków |
| BMP280 | Temperatura, ciśnienie | Prostszy, gdy wilgotność nie jest potrzebna | Brak pomiaru RH | Proste pomiary wysokości i ciśnienia |
| DHT22 | Temperatura, wilgotność | Łatwy start i popularność w tanich projektach | Brak ciśnienia, zwykle mniej wygodny w bardziej dopracowanych konstrukcjach | Najprostsze układy edukacyjne |
Jeśli projekt ma być bardziej „produkcyjny” niż pokazowy, ja zwykle skłaniam się ku BME280, bo daje dobry balans między prostotą a użytecznością. Jeżeli natomiast wiesz, że będziesz budować coś z większym naciskiem na jakość powietrza, wtedy trzeba wybrać inny typ sensora i nie udawać, że BME280 zrobi wszystko. Na koniec zostaje kilka praktycznych zasad montażu, które naprawdę robią różnicę.
Jak wyciągnąć z obudowy stabilniejsze pomiary
Najwięcej jakości w takich projektach przegrywa się nie w kodzie, tylko przy mechanice. Jeśli czujnik siedzi w zamkniętej, ciasnej obudowie bez wymiany powietrza, wilgotność i temperatura będą reagowały wolniej, a czasem po prostu będą mierzone zbyt „wewnętrznie”, czyli bardziej dla wnętrza obudowy niż dla otoczenia. Bosch zwraca uwagę, że dla lepszych wyników sensor powinien mieć dobrą wymianę powietrza, a jego obszar pomiarowy nie może być zasłonięty żywicą, lakierem ani innym materiałem, który ogranicza kontakt z powietrzem.
Jeśli chcesz poprawić wyniki, robię zwykle cztery rzeczy: odsuwam moduł od źródeł ciepła, daję sensowne otwory wentylacyjne, unikam montażu przy samym brzegu płytki i wybieram tryb pomiaru zgodny z potrzebą. Do projektów bateryjnych lepszy bywa tryb pojedynczego pomiaru wyzwalanego co kilka sekund lub minut, a do monitoringu warunków w pokoju wygodniejszy jest tryb okresowy z lekkim uśrednianiem. Najbardziej wiarygodne wyniki BME280 daje wtedy, gdy elektronika nie podgrzewa sensora, a obudowa nie dławi przepływu powietrza.
Jeśli zrobisz tylko trzy rzeczy: dasz czujnikowi właściwe napięcie, wybierzesz I2C jako prosty start i umieścisz go z dala od źródeł ciepła, dostaniesz od BME280 stabilne pomiary, które naprawdę nadają się do projektu, a nie tylko do krótkiego testu na stole.
