SDR to jedno z tych rozwiązań, które naprawdę zmieniają sposób myślenia o radiu: zamiast zamykać cały tor w sztywnym układzie analogowym, część obróbki sygnału przenosi się do oprogramowania. Dzięki temu jedno urządzenie może obsługiwać różne modulacje, pasma i scenariusze pracy, a inżynier albo hobbysta nie musi za każdym razem budować nowej elektroniki od zera. W elektronice i komunikacji ma to duże znaczenie, bo skraca drogę od pomysłu do testu i daje znacznie większą swobodę eksperymentów.
W tym tekście wyjaśniam, czym dokładnie jest radio definiowane programowo, jak działa od strony sygnału, jakie interfejsy spotkasz w praktyce oraz gdzie SDR ma sens, a gdzie lepiej sprawdza się klasyczne, wyspecjalizowane radio.
Najkrótsza odpowiedź o SDR
- SDR to radio, w którym część funkcji warstwy fizycznej realizuje software lub firmware, a nie wyłącznie stały układ analogowy.
- Najważniejszy pozostaje tor RF, ale to program decyduje o modulacji, demodulacji, filtracji i wielu innych elementach pracy radia.
- W praktyce SDR daje elastyczność, szybkie prototypowanie i możliwość pracy z wieloma standardami bez przebudowy sprzętu.
- Nie jest jednak magicznym zamiennikiem wszystkiego: o jakości nadal mocno decydują antena, front-end i przetworniki A/C oraz C/A.
- To rozwiązanie szczególnie dobre do nauki, analiz, odbioru sygnałów i badań nad nowymi systemami komunikacji.
Czym jest SDR i dlaczego to podejście zmieniło radio
Warto od razu rozdzielić dwa znaczenia skrótu SDR. W elektronice chodzi o software-defined radio, czyli radio definiowane programowo, a nie o finansowe specjalne prawa ciągnienia. Ja opisuję SDR najprościej tak: to system komunikacji radiowej, w którym istotna część pracy radia nie jest „na sztywno” zapisana w układach analogowych, tylko realizuje się ją w kodzie albo w programowalnej logice.
To nie znaczy, że z radia znika elektronika. Antena, wzmacniacz wejściowy, mieszacze, filtry, przetworniki i tor nadawczy nadal są potrzebne. Zmienia się jednak to, gdzie wykonuje się największą część obróbki: zamiast projektować osobny układ pod każdą modulację i każdy standard, przenosi się demodulację, dekodowanie, korekcję błędów, synchronizację i część filtracji do oprogramowania lub firmware’u. W praktyce korzysta się z CPU, DSP albo FPGA, czyli układów zaprojektowanych do szybkiego przetwarzania sygnałów.
Największa zaleta tego podejścia jest prosta: jeden tor sprzętowy może zachowywać się jak wiele różnych radii, zależnie od tego, jakie algorytmy uruchomisz. To właśnie dlatego SDR tak dobrze pasuje do prototypowania, laboratoriów i projektów edukacyjnych. Z tego wynika jednak kolejne pytanie: jak sygnał przechodzi z anteny do programu i z powrotem?
Jak działa radio definiowane programowo w środku

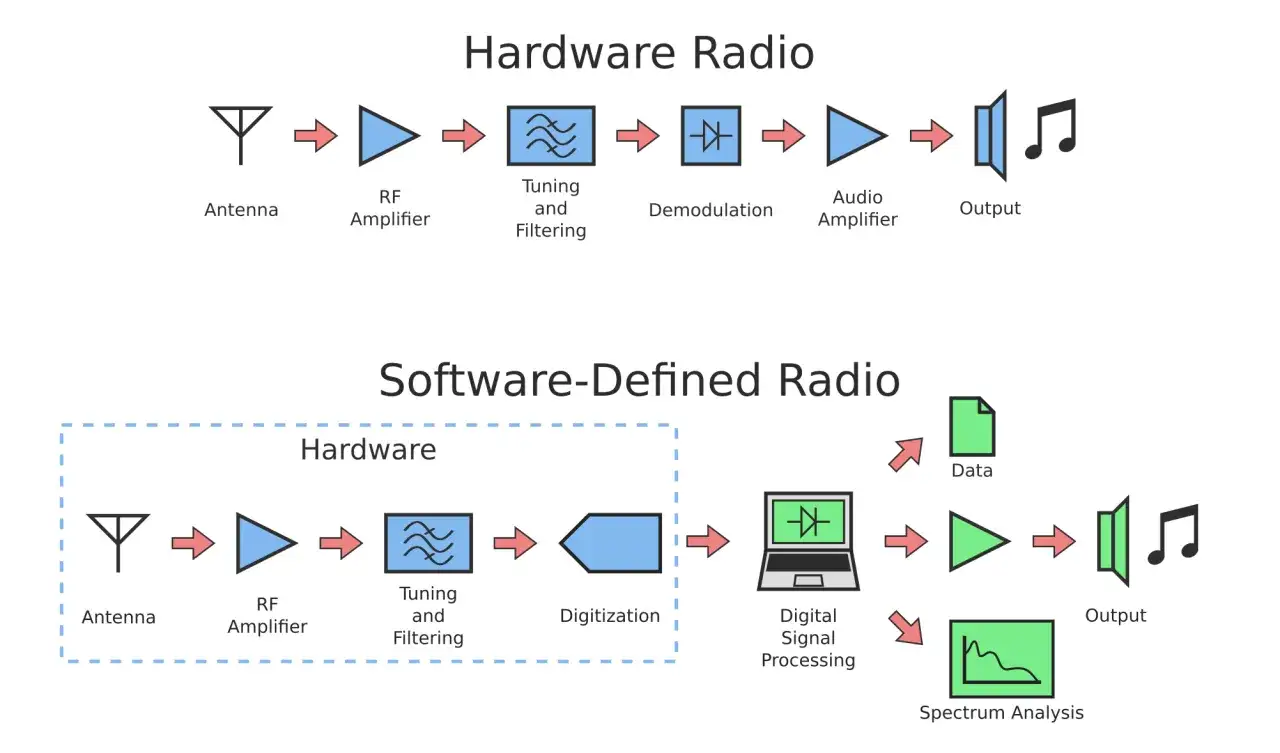

Jeśli chcesz naprawdę zrozumieć SDR, warto spojrzeć na tor sygnału. W uproszczeniu wygląda on tak: antena zbiera falę radiową, front-end analogowy filtruje i wzmacnia sygnał, przetwornik A/C zamienia go na próbki cyfrowe, a dalej wszystko przejmuje software albo firmware. Przy nadawaniu proces działa w drugą stronę: cyfrowe próbki trafiają do przetwornika C/A, potem do toru analogowego i wzmacniacza mocy, aż sygnał wraca do anteny.
| Etap | Co robi | Dlaczego ma znaczenie |
|---|---|---|
| Antenna i front-end RF | Zbierają sygnał, tłumią zakłócenia, ustawiają wzmocnienie i selektywność | To od tego zależy odporność na przesterowanie i czułość całego systemu |
| ADC | Zamienia sygnał analogowy na próbki cyfrowe | Ogranicza pasmo, dynamikę i jakość dalszej obróbki |
| DSP, CPU lub FPGA | Filtruje, demoduluje, dekoduje i synchronizuje transmisję | To tutaj dzieje się „programowa” część radia |
| DAC i wzmacniacz mocy | Odtwarza sygnał analogowy i wzmacnia go do nadawania | Decyduje o jakości sygnału wychodzącego i stabilności transmisji |
W praktyce spotyka się różne architektury. Część urządzeń próbuje próbkować sygnał bardzo blisko pasma docelowego, inne korzystają z pośredniej częstotliwości, żeby uprościć tor analogowy. Z punktu widzenia użytkownika ważniejszy od nazwy architektury jest efekt końcowy: im lepszy front-end i przetworniki, tym mniej problemów z szumem, zakłóceniami i przesterowaniem. To prowadzi do kolejnej warstwy tematu, czyli interfejsów, przez które SDR łączy się z resztą systemu.
Jakie interfejsy spotkasz w praktyce
SDR to nie tylko „radio + program”. W praktyce to cały zestaw połączeń, które muszą ze sobą współpracować. Dla osoby uczącej się komunikacji to bardzo cenna lekcja, bo od razu widać, że interfejs nie jest dodatkiem, tylko częścią projektu. Jedno urządzenie może mieć złącze antenowe, interfejs sterujący, osobny strumień próbek i łącze do komputera, a każdy z tych elementów wpływa na końcową jakość pracy.
| Interfejs | Gdzie się pojawia | Co daje w praktyce |
|---|---|---|
| USB 2.0 / 3.0 | Tanie odbiorniki i część urządzeń laboratoryjnych | Prosty start, ale ograniczona przepływność i czasem wyższe opóźnienia |
| Ethernet | SDR sieciowe, stacje pomiarowe, instalacje zdalne | Możliwość odsunięcia anteny od komputera i pracy na większą odległość |
| SMA, BNC, N-type | Złącza RF | Wpływają na straty, dopasowanie i wygodę pracy z antenami |
| I/Q stream | Warstwa cyfrowa między przetwornikiem a software | Daje surowe próbki do własnych algorytmów, analiz i eksperymentów |
| SPI, I2C, UART | Konfiguracja układów i modułów pomocniczych | Umożliwiają ustawianie wzmocnienia, częstotliwości, filtrów i trybów pracy |
Najbardziej niedoceniany jest zwykle strumień I/Q. To para sygnałów cyfrowych reprezentujących amplitudę i fazę fali radiowej, dzięki którym software może „widzieć” sygnał znacznie dokładniej niż zwykły odbiornik audio. Dla mnie to właśnie ten interfejs najlepiej pokazuje, dlaczego SDR jest tak mocny w analizie i edukacji. Kiedy rozumiesz ten fragment, łatwiej ocenić, gdzie SDR daje realną przewagę.
Gdzie SDR daje realną przewagę
SDR nie jest ciekawostką wyłącznie dla pasjonatów. W praktyce sprawdza się tam, gdzie sygnał trzeba obserwować, analizować, szybko zmieniać albo dopasować do nowego standardu. To dlatego tak dobrze pasuje do elektroniki, robotyki i prototypowania systemów komunikacyjnych.
- Radioamatorstwo - można odbierać różne emisje, testować modulacje i uczyć się zachowania pasma na żywym sygnale.
- Analiza widma i zakłóceń - SDR pozwala zobaczyć, skąd bierze się problem w torze radiowym, zamiast zgadywać na podstawie samego objawu.
- Odbiór sygnałów specjalnych - ADS-B, AIS czy sygnały pogodowe to dobre przykłady, bo łączą prosty start z realnym zastosowaniem.
- Badania i prototypowanie - jeśli budujesz nowy protokół albo eksperymentujesz z modulacją, software robi tu ogromną różnicę.
- Nowe systemy bezprzewodowe - w obszarach takich jak 5G, 6G, radar czy komunikacja satelitarna elastyczność SDR jest szczególnie cenna.
Najlepsze projekty SDR są zwykle bardzo konkretne. Student może na nim zrozumieć modulację i filtrację, hobbysta - odebrać dane z samolotów czy stacji pogodowych, a inżynier - sprawdzić, jak zachowa się nowy algorytm przed przeniesieniem go do produkcji. Gdy już widać zastosowania, naturalnie pojawia się pytanie: czy SDR zawsze wygrywa z tradycyjnym radiem?
SDR a klasyczne radio w codziennych zastosowaniach
Nie traktowałbym SDR jako bezwarunkowego zwycięzcy. To świetne narzędzie, ale nie w każdym scenariuszu jest najlepsze. Klasyczne radio nadal wygrywa tam, gdzie liczy się prostota, niski pobór mocy, mały koszt jednostkowy i jedna, dobrze znana funkcja. SDR natomiast wygrywa elastycznością i szybkością rozwoju.
| Kryterium | SDR | Klasyczne radio |
|---|---|---|
| Elastyczność | Bardzo wysoka - jeden tor może obsłużyć wiele standardów | Niska - układ jest zwykle zoptymalizowany pod jeden cel |
| Koszt przy jednym standardzie | Bywa wyższy, zwłaszcza przy lepszym front-endzie | Zwykle niższy i łatwiejszy do produkcji masowej |
| Szybkość prototypowania | Bardzo wysoka | Niższa, bo zmiana funkcji często wymaga zmian sprzętowych |
| Złożoność projektu | Większa po stronie software i integracji | Mniejsza, jeśli cel jest wąski i dobrze znany |
| Odporność na problemy RF | Zależy mocno od front-endu, anteny i przetworników | Bywa bardzo dobra w wyspecjalizowanym układzie |
Jeśli projekt ma działać latami, w jednym paśmie i przy jednej modulacji, klasyczne radio może być po prostu rozsądniejsze. Jeśli jednak chcesz testować, zmieniać i porównywać różne rozwiązania, SDR daje przewagę, której trudno szukać gdzie indziej. Tyle że ta elastyczność ma swoją cenę, o czym warto wiedzieć przed pierwszym zakupem albo pierwszym eksperymentem.
Ograniczenia, które trzeba znać zanim uznasz SDR za cudowne narzędzie
Najczęstszy błąd początkujących polega na założeniu, że SDR „załatwi wszystko”. Nie załatwi. Słaby front-end nadal będzie słaby, kiepska antena nadal będzie kiepska, a zbyt duży sygnał w eterze nadal potrafi przesterować tor wejściowy. SDR daje elastyczność, ale nie znosi praw fizyki.
- Dynamika wejścia ma znaczenie - jeśli w pobliżu są silne nadajniki, tani odbiornik może się nasycać, nawet gdy sygnał docelowy jest słaby.
- Pasmo próbkowania nie jest nieskończone - urządzenie odbiera tyle, ile pozwala przetwornik i interfejs do komputera.
- Obciążenie obliczeniowe bywa realnym ograniczeniem - im więcej kanałów, filtrów i dekoderów, tym więcej pracy dla procesora.
- Opóźnienia mają znaczenie przy nadawaniu i sterowaniu - w części zastosowań liczy się reakcja w czasie rzeczywistym, a nie tylko sam odbiór.
- Prawo radiowe nadal obowiązuje - odbiór bywa prosty, ale nadawanie wymaga zgodności z pasmem, mocą i lokalnymi przepisami.
Do tego dochodzi jeszcze jedna rzecz, o której łatwo zapomnieć: SDR nie naprawi złej anteny. W praktyce dobrze dobrana antena, filtr pasmowy i sensowny kabel często robią większą różnicę niż sama zmiana modelu odbiornika. Kiedy to już rozumiesz, dopiero wtedy ma sens wybór pierwszego zestawu do nauki.
Od czego zacząć, jeśli chcesz się uczyć SDR
Jeśli zaczynasz, nie celowałbym od razu w drogi transceiver. Na pierwszy etap zwykle wystarcza tani odbiornik USB, laptop i proste oprogramowanie. Na polskim rynku sensowny zestaw startowy do odbioru można zwykle złożyć za około 150-400 zł, choć cena rośnie, gdy dodasz lepszą antenę, filtr albo zewnętrzny przedwzmacniacz. Bardziej uniwersalne urządzenia nadawczo-odbiorcze zaczynają się zwykle od kilkuset złotych i potrafią kosztować ponad 1000 zł, zależnie od parametrów.
- Wybierz odbiornik z dobrym wsparciem społeczności i stabilnymi sterownikami.
- Dodaj antenę dopasowaną do pasma, które naprawdę chcesz obserwować.
- Zainstaluj oprogramowanie do podglądu widma i odbioru sygnału.
- Zacznij od prostych testów, na przykład FM, ADS-B albo sygnałów pogodowych.
- Dopiero później przechodź do własnych filtrów, demodulatorów i bardziej złożonych eksperymentów.
W praktyce najczęściej polecam zacząć od narzędzi, które mają dużą społeczność i dobrą dokumentację. Popularne środowiska, takie jak GNU Radio czy lekkie aplikacje do odbioru i analizy widma, bardzo ułatwiają wejście w temat, bo od razu pokazują zależność między sygnałem, próbkowaniem i algorytmem. To najlepsza droga, jeśli chcesz nie tylko „odbierać”, ale naprawdę zrozumieć, co się dzieje w torze radiowym. Z tego punktu łatwo już przejść do najważniejszego wniosku.
Co warto zapamiętać, zanim wybierzesz własny zestaw
Gdybym miał sprowadzić SDR do jednego zdania, powiedziałbym: to radio, w którym elastyczność bierze się z kodu, ale jakość nadal zależy od fizyki. Najlepsze efekty daje wtedy, gdy połączysz sensowny front-end, dobrą antenę i oprogramowanie dopasowane do zadania.
To właśnie dlatego SDR tak dobrze pasuje do nauki komunikacji, pracy laboratoryjnej i prototypowania. Pozwala szybko sprawdzać hipotezy, porównywać rozwiązania i zobaczyć sygnał „od środka”, zamiast tylko czytać o nim w teorii. Jeśli potraktujesz go jako narzędzie do zrozumienia całego toru radiowego, zyskasz dużo więcej niż sam odbiornik - zyskasz praktyczne wyczucie, jak naprawdę działa współczesna komunikacja bezprzewodowa.
