Podłączenie czujnika, diody LED albo modułu przekaźnika do ESP8266 wygląda prosto, dopóki nie pomylisz numeru GPIO z oznaczeniem na płytce. Poniżej porządkuję mapę wyprowadzeń, pokazuję różnice między gołym układem a płytkami NodeMCU i wyjaśniam, które piny są bezpieczne w codziennych projektach, a które mogą zablokować start mikrokontrolera.
Najważniejsze informacje o pinach ESP8266 w jednym miejscu
- GPIO5 i GPIO4 to zwykle najwygodniejsze piny do obsługi czujników i magistrali I2C.
- GPIO0, GPIO2 i GPIO15 decydują o trybie uruchamiania układu.
- ESP8266 pracuje z logiką 3,3 V, dlatego sygnał 5 V może uszkodzić wejście.
- Na płytkach NodeMCU oznaczenie D1 nie oznacza GPIO1. D1 odpowiada GPIO5.
- Wbudowany przetwornik ADC ma zakres 0-1 V w samym układzie, choć płytka może mieć dzielnik napięcia.
Jak czytać mapę wyprowadzeń ESP8266

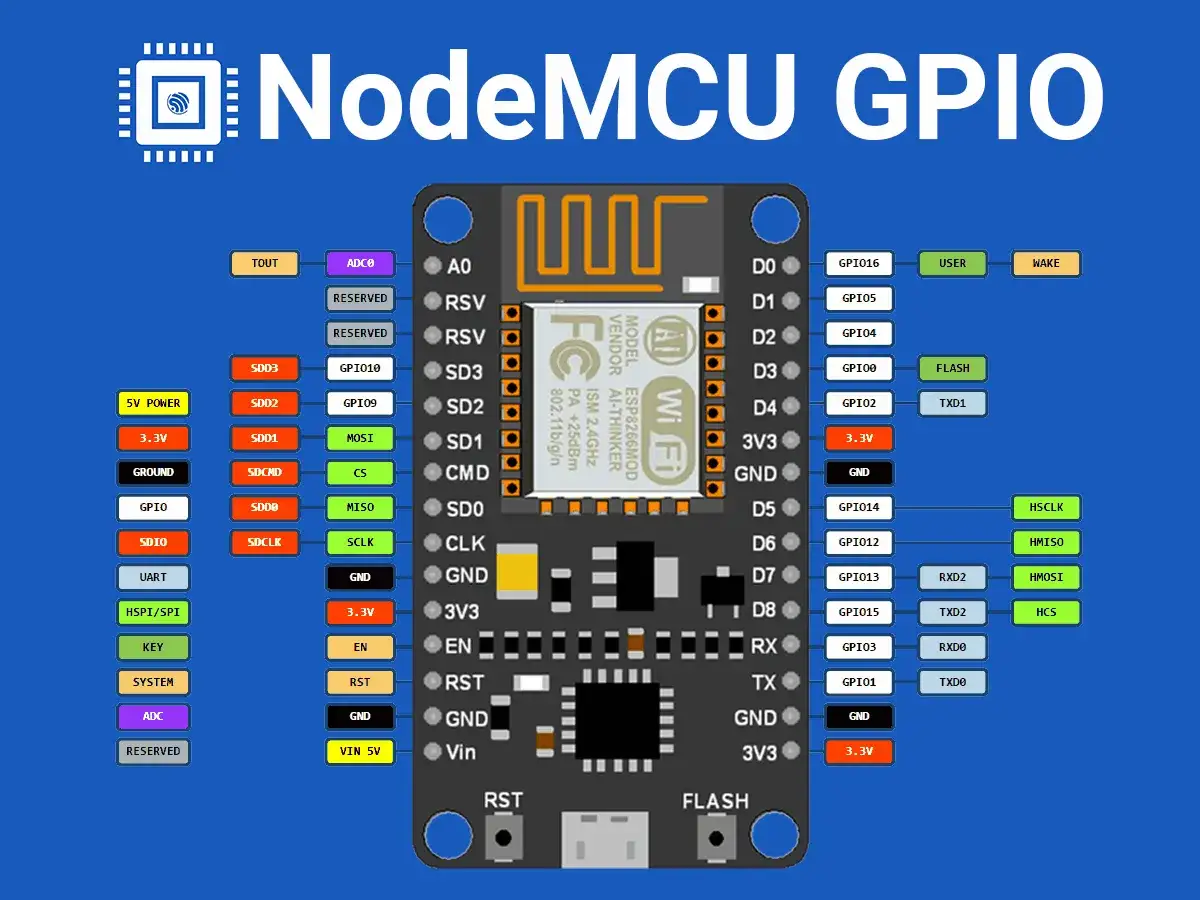

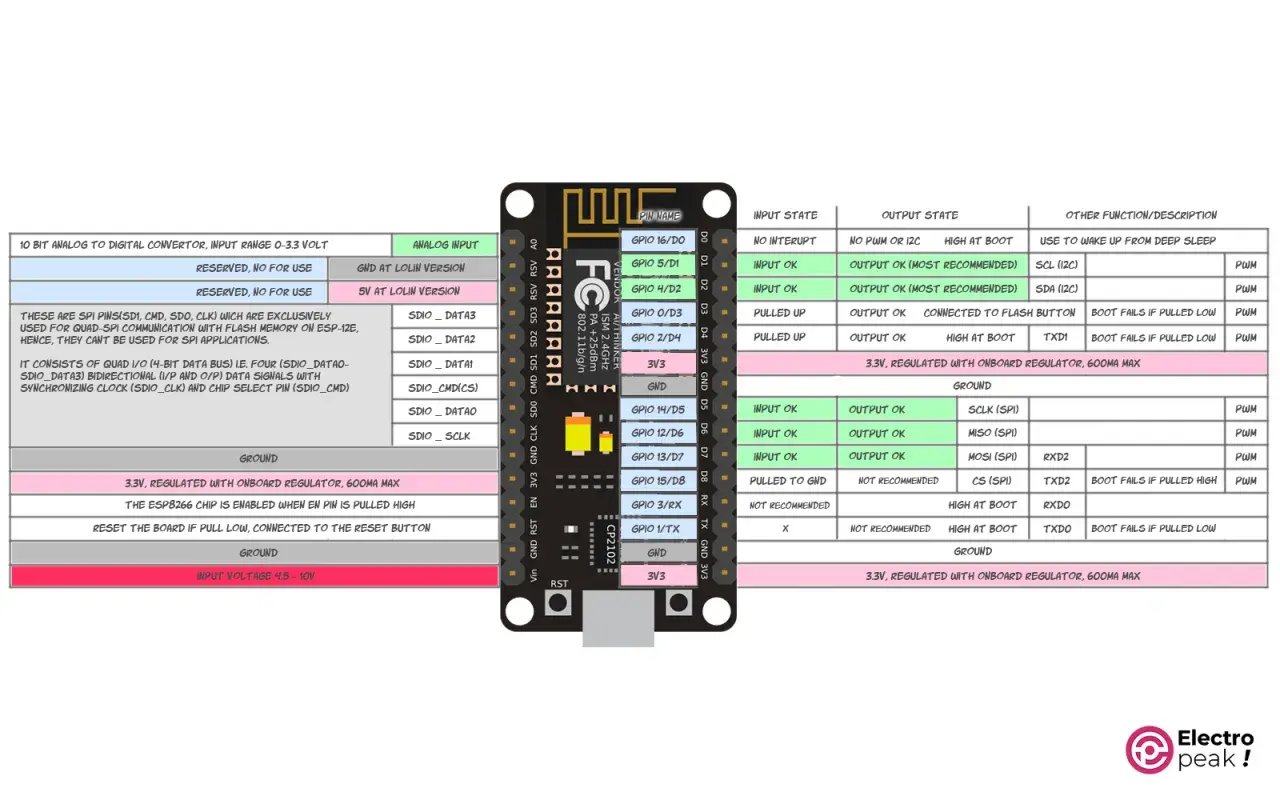

Najpierw trzeba rozdzielić dwie rzeczy: numer GPIO wewnątrz układu oraz oznaczenie wyprowadzenia na konkretnej płytce. W dokumentacji NodeMCU spotkasz na przykład D1, natomiast program i dokumentacja ESP8266 będą mówiły o GPIO5. To ten sam sygnał, ale dwa różne sposoby opisu.
Sam ESP8266EX jest układem SoC, czyli połączeniem procesora, pamięci interfejsów i modułu Wi-Fi. W popularnych płytkach, takich jak NodeMCU v1.0 lub WeMos D1 mini, część pinów jest już połączona z konwerterem USB-UART, diodą LED albo pamięcią flash. Z tego powodu pin dostępny fizycznie nie zawsze jest równie dobrym pinem do projektu.
| Oznaczenie na NodeMCU | GPIO | Typowe zastosowanie |
|---|---|---|
| D0 | GPIO16 | Wybudzanie z trybu deep sleep, zwykłe wejście lub wyjście |
| D1 | GPIO5 | I2C SCL, urządzenia cyfrowe |
| D2 | GPIO4 | I2C SDA, czujniki i moduły |
| D3 | GPIO0 | GPIO, ale także wybór trybu programowania |
| D4 | GPIO2 | Wbudowana dioda LED, pin startowy |
| D5 | GPIO14 | SPI SCLK, szybkie sygnały cyfrowe |
| D6 | GPIO12 | SPI MISO |
| D7 | GPIO13 | SPI MOSI |
| D8 | GPIO15 | SPI CS, pin startowy |
| RX | GPIO3 | Odbiór danych UART |
| TX | GPIO1 | Wysyłanie danych UART |
| A0 | ADC0 | Pomiar napięcia analogowego |
Ta tabela dotyczy popularnego układu wyprowadzeń płytek deweloperskich, a nie każdego modułu z ESP8266. Przed montażem sprawdzam nadruk na płytce i jej schemat, ponieważ klony NodeMCU potrafią różnić się opisem, regulatorem napięcia oraz sposobem podłączenia pinu A0.
Najwygodniejsze piny do codziennych projektów
Jeśli buduję prosty projekt z czujnikiem temperatury, przyciskiem lub wyświetlaczem, zwykle zaczynam od GPIO4 i GPIO5. Na płytkach NodeMCU są to odpowiednio D2 i D1, a ich użycie nie powoduje typowych problemów z uruchamianiem programu.
Do magistrali I2C można przypisać niemal dowolne GPIO programowo, ale przyjęty układ D1 jako SCL i D2 jako SDA jest wygodny, czytelny i dobrze wspierany przez przykłady bibliotek. Dla SPI najczęściej wybiera się D5, D6 i D7, czyli GPIO14, GPIO12 i GPIO13.
- D1/GPIO5 sprawdza się jako zegar I2C lub zwykłe wyjście cyfrowe.
- D2/GPIO4 jest dobrym wyborem dla danych I2C i wejść czujników.
- D5-D7 tworzą wygodny zestaw do wyświetlaczy OLED, kart pamięci i innych urządzeń SPI.
- D0/GPIO16 przydaje się przy oszczędzaniu energii, ale ma mniej możliwości niż większość pozostałych GPIO.
GPIO16 jest szczególnym przypadkiem. Potrafi wybudzić układ z deep sleep przez połączenie z pinem reset, ale nie obsługuje wszystkich funkcji dostępnych na pozostałych wyprowadzeniach. Nie traktuję go jako uniwersalnego zamiennika D1 lub D2, zwłaszcza gdy projekt wymaga przerwań albo zaawansowanych funkcji peryferyjnych.
Piny startowe mogą zadecydować o uruchomieniu układu
ESP8266 odczytuje stan wybranych linii podczas resetu i włączenia zasilania. Są to przede wszystkim GPIO0, GPIO2 oraz GPIO15. Ich poziomy logiczne wybierają tryb pracy, dlatego podłączony moduł może sprawić, że płytka zamiast uruchomić program wejdzie w tryb programowania albo zatrzyma się na starcie.
| Pin | Stan przy uruchomieniu | Praktyczne znaczenie |
|---|---|---|
| GPIO0 | HIGH dla normalnego startu, LOW dla programowania | Przycisk FLASH zwykle zwiera go chwilowo do masy |
| GPIO2 | HIGH | Nie powinien być wymuszany do stanu niskiego podczas startu |
| GPIO15 | LOW | Na wielu płytkach jest już podciągnięty do GND |
To właśnie tutaj początkujący najczęściej szukają błędu w kodzie, choć problem leży w elektronice. Przykładowo przycisk podłączony do GPIO0 może działać poprawnie po starcie, ale jeśli będzie wciśnięty podczas resetu, układ przejdzie do trybu pobierania firmware.
Do funkcji krytycznych przy starcie zaliczam także EN lub CH_PD, które musi mieć stan wysoki, oraz RST, czyli wejście resetu. Na gotowej płytce te linie zwykle mają już odpowiednie rezystory, lecz przy pracy z modułem ESP-12 trzeba zadbać o nie samodzielnie.
Zasilanie i poziomy logiczne wymagają ostrożności
ESP8266 jest układem 3,3 V. Dotyczy to zarówno zasilania, jak i poziomów logicznych GPIO. Podanie 5 V bezpośrednio na wejście może trwale uszkodzić układ, nawet jeśli sam moduł jest zasilany z płytki wyposażonej w gniazdo USB.
W przypadku NodeMCU napięcie z USB trafia do regulatora, który obniża je do wartości odpowiedniej dla ESP8266. Nie oznacza to jednak, że każde wyprowadzenie oznaczone 3V3 może bez ograniczeń zasilać duży moduł. Podczas transmisji Wi-Fi występują krótkie skoki poboru prądu, dlatego stabilny regulator i kondensatory odsprzęgające mają większe znaczenie niż sama nominalna wydajność zasilacza.
Wyjścia GPIO nie są przeznaczone do bezpośredniego sterowania obciążeniami dużej mocy. Diodę LED podłączam przez rezystor, a przekaźnik, silnik lub pasek LED uruchamiam przez tranzystor albo gotowy moduł z własnym stopniem sterującym. Producent podaje maksymalny prąd GPIO na poziomie 12 mA, ale w praktyce zostawiam zapas i nie projektuję układu tak, aby pin stale pracował na granicy możliwości.
Przeczytaj również: Arduino PWM - pełny przewodnik. Jak sterować?
Co z pomiarem analogowym
ESP8266 ma jeden kanał analogowy ADC. Dla samego układu zakres wejściowy wynosi zwykle 0-1 V. Płytki deweloperskie mogą mieć dodatkowy dzielnik rezystorowy, który pozwala mierzyć wyższe napięcia, lecz zakres zależy od konkretnej wersji płytki i jej schematu.
Dlatego przed podłączeniem potencjometru, akumulatora lub czujnika analogowego sprawdzam, czy korzystam z gołego ESP-12, NodeMCU czy WeMos D1 mini. Włożenie 3,3 V na wejście ADC bez odpowiedniego dzielnika do modułu, który nie ma takiego zabezpieczenia, jest prostą drogą do uszkodzenia wejścia.
ESP-12, NodeMCU i D1 mini nie mają identycznych możliwości
Największe nieporozumienie bierze się z traktowania nazwy ESP8266 jak nazwy jednej konkretnej płytki. ESP8266EX to układ scalony, ESP-12F to moduł z anteną i pamięcią flash, a NodeMCU oraz D1 mini to płytki deweloperskie z dodatkowymi elementami.
| Wariant | Zalety | Na co uważać |
|---|---|---|
| Goły ESP8266EX | Pełna kontrola nad projektem i mały rozmiar | Wymaga własnego zasilania, resetu i konfiguracji startowej |
| ESP-12F | Moduł z anteną i pamięcią flash | Nie wszystkie piny są wyprowadzone w wygodny sposób |
| NodeMCU | USB, regulator 3,3 V i wygodne złącza | Większe wymiary oraz różnice między klonami |
| WeMos D1 mini | Mały format i wiele gotowych nakładek | Inny układ mechaniczny oraz inne opisy pinów niż w NodeMCU |
Jeżeli dopiero testuję pomysł, wybieram NodeMCU albo D1 mini. Do produktu końcowego lepszy może być sam moduł ESP-12F, ale wymaga poprawnego projektu zasilania, anteny i linii startowych. W 2026 roku warto też pamiętać, że ESP8266 jest układem oznaczanym przez Espressif jako niewskazany do nowych projektów, więc przy długiej serii produkcyjnej rozsądnie rozważyć nowszą rodzinę ESP32.
Typowe błędy przy podłączaniu urządzeń
Pierwszy błąd to użycie oznaczenia D1 tak, jakby oznaczało GPIO1. W rzeczywistości na NodeMCU D1 to GPIO5, a GPIO1 znajduje się na pinie TX. Taka pomyłka potrafi skierować dane do niewłaściwego interfejsu i utrudnić późniejsze diagnozowanie programu.
Drugi problem to wybór GPIO0, GPIO2 lub GPIO15 bez sprawdzenia stanu podczas startu. Samo użycie tych pinów nie jest zakazane, ale urządzenie musi pozostawić ich poziomy logiczne zgodne z wymaganiami bootowania. W praktyce przyciski, czujniki i moduły z własnymi rezystorami mogą te poziomy wymuszać.
- Nie podłączaj sygnałów 5 V bezpośrednio do GPIO.
- Nie używaj GPIO6-GPIO11 w typowych modułach, ponieważ są zwykle zajęte przez pamięć flash.
- Nie zakładaj, że pin A0 zawsze przyjmuje 3,3 V.
- Nie zasilaj silnika ani cewki przekaźnika z pojedynczego GPIO.
- Przy problemach z programowaniem odłącz najpierw zewnętrzne moduły od GPIO0, GPIO2 i GPIO15.
Ja zaczynam uruchamianie od samej płytki, potem dodaję jedno urządzenie i dopiero na końcu kolejne. Taka kolejność szybko pokazuje, czy problem wynika z kodu, zasilania, konfliktu pinów czy niewłaściwego poziomu logicznego.
Dobrze dobrany pin oszczędza najwięcej czasu
Najbezpieczniejszy zestaw do typowego projektu to D1/GPIO5 i D2/GPIO4 dla czujników, D5-D7 dla SPI oraz ostrożnie używany D0/GPIO16 do funkcji związanych z oszczędzaniem energii. Piny startowe zostawiam dla świadomie zaprojektowanych funkcji, a TX i RX rezerwuję na czas programowania i diagnostyki.
Najważniejsza zasada jest prosta: przed podłączeniem elementu sprawdzam jednocześnie numer GPIO, oznaczenie płytki, stan przy starcie i napięcie sygnału. Taka krótka kontrola zwykle rozwiązuje więcej problemów niż wielokrotne zmiany w programie.
