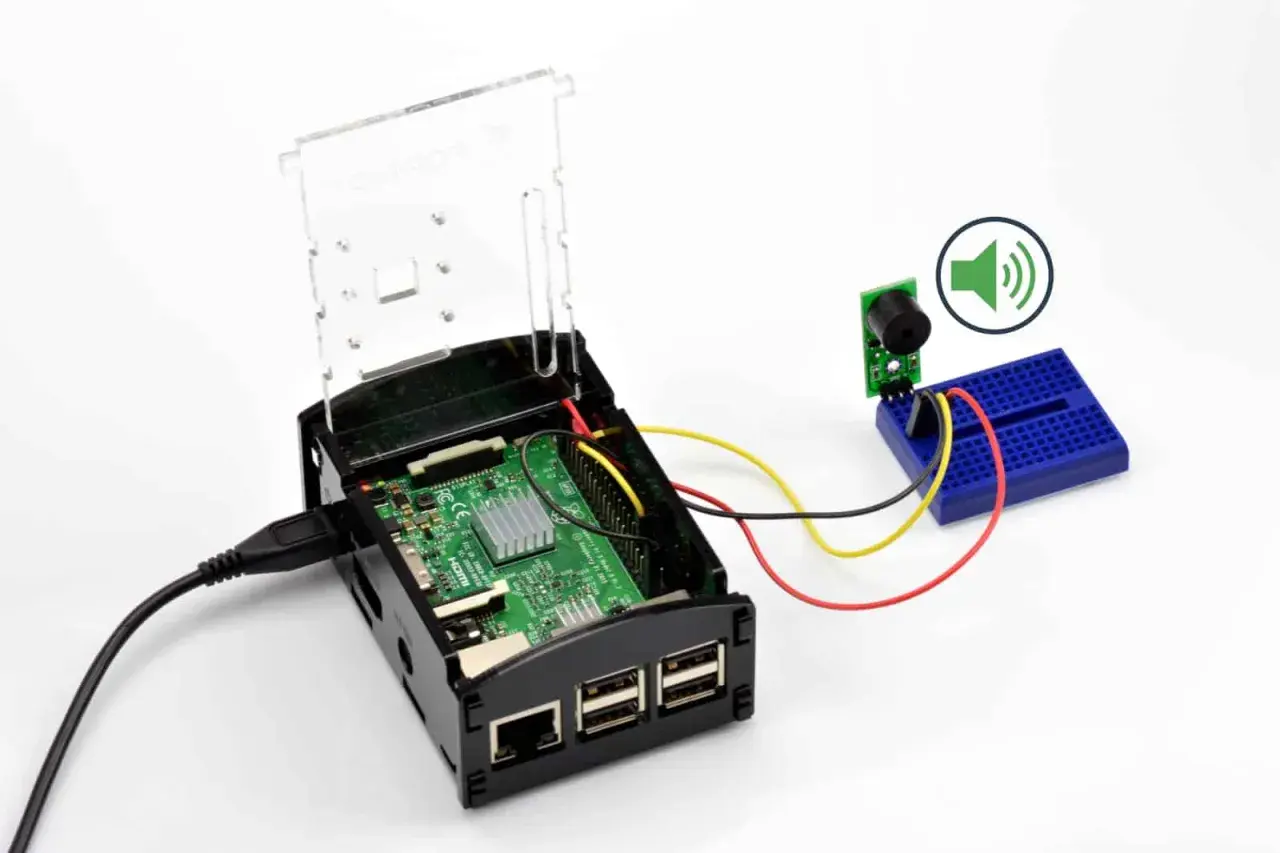

Piny GPIO to najprostszy most między światem programu a fizycznym urządzeniem: dzięki nim mikrokontroler albo minikomputer może odczytać stan przycisku, włączyć diodę, sterować przekaźnikiem czy rozmawiać z prostymi czujnikami. W tym tekście wyjaśniam, jak działają linie wejścia-wyjścia, czym różni się ich użycie w mikrokontrolerach i minikomputerach oraz na co uważać przy pierwszym projekcie. Dorzucam też przykłady z praktyki, bo sama definicja niewiele daje, jeśli nie wiesz, co faktycznie da się do tych pinów podłączyć.
Najważniejsze informacje o GPIO w skrócie
- GPIO to programowalne piny wejścia i wyjścia, które pozwalają układowi cyfrowemu reagować na świat zewnętrzny.
- Na wielu płytkach, zwłaszcza z rodziną Raspberry Pi, linie GPIO pracują na 3,3 V, więc nie wolno traktować ich jak uniwersalnego złącza 5 V.
- GPIO nie zasila bezpośrednio silników ani cewek; do większych obciążeń potrzebny jest tranzystor, MOSFET, driver albo moduł przekaźnika.
- W mikrokontrolerach GPIO działa zwykle prościej i szybciej, a w minikomputerach dochodzi system operacyjny, biblioteki i funkcje alternatywne.
- Najczęstsze błędy to pomylenie numeracji pinów, brak wspólnej masy i pominięcie rezystora przy diodzie lub przycisku.
Czym są piny GPIO i jak działają
GPIO to skrót od General Purpose Input/Output, czyli wejścia-wyjścia ogólnego przeznaczenia. W praktyce chodzi o programowalne piny, które mogą odczytywać stan sygnału albo go wystawiać. Jako wejście pin widzi najczęściej logiczne 0 albo 1, a jako wyjście ustawia niski lub wysoki poziom napięcia. Na tym zbudowana jest cała prostota i siła tego rozwiązania.
Ja patrzę na GPIO jak na najprostszy język, którym układ elektroniczny mówi do świata zewnętrznego. Jeśli naciskasz przycisk, układ to widzi. Jeśli chcesz zapalić diodę, wysyłasz sygnał. Jeśli potrzebujesz komunikacji z czujnikiem, często ten sam pin można przełączyć w tryb specjalny. To ważne rozróżnienie, bo GPIO nie oznacza, że dany pin zawsze robi jedno i to samo.
- Wejście - pin odczytuje stan elementu zewnętrznego, na przykład przycisku, kontaktronu albo czujnika cyfrowego.
- Wyjście - pin wymusza stan niski lub wysoki, dzięki czemu może sterować diodą, sygnałem logicznym albo układem pośrednim.
- Funkcja alternatywna - ten sam pin może obsługiwać I2C, SPI, UART lub PWM, jeśli projekt tego wymaga.
Wiele układów ma też rezystory podciągające lub ściągające, czyli pull-up i pull-down. Ich zadaniem jest utrzymanie stabilnego stanu pinu wtedy, gdy nic go aktywnie nie wymusza. Bez tego wejście potrafi „pływać”, a odczyty stają się przypadkowe. Właśnie dlatego od samej definicji szybko przechodzę do sprzętu, bo tam widać prawdziwą różnicę między teorią a praktyką.
Jak wygląda to w mikrokontrolerach i minikomputerach
Na pierwszy rzut oka piny wyglądają podobnie, ale sposób pracy bywa zupełnie inny. W mikrokontrolerze GPIO jest zwykle pod kontrolą prostego programu i reaguje niemal bezpośrednio. W minikomputerze, takim jak Raspberry Pi, nad pinami czuwa system operacyjny, więc zyskujesz wygodę i bogate biblioteki, ale tracisz trochę przewidywalności czasowej. To nie wada sama w sobie, tylko kompromis, który trzeba zrozumieć.
| Cecha | Mikrokontroler | Minikomputer |
|---|---|---|
| Reakcja na zmianę stanu | Bardzo szybka i bezpośrednia | Zależna od systemu operacyjnego i obciążenia |
| Typowe napięcie GPIO | Zależy od układu, często 3,3 V lub 5 V | Zwykle 3,3 V |
| Najczęstsze użycie | Czujniki, roboty, proste sterowanie, układy wbudowane | Prototypowanie, automatyka domowa, IoT, projekty edukacyjne |
| Wygoda programowania | Często niższy poziom abstrakcji | Wygodne biblioteki, skrypty i gotowe narzędzia |
| Deterministyczny timing | Zwykle bardzo dobry | Gorszy, bo działa warstwa systemowa |
Dokumentacja Raspberry Pi przypomina też, że większość linii pracuje na 3,3 V i że część pinów ma funkcje alternatywne. To nie jest detal, tylko rzecz, która decyduje o tym, czy moduł zadziała, czy zostanie uszkodzony. W mikrokontrolerach zakres bywa szerszy, ale tam z kolei trzeba dokładniej pilnować konfiguracji rejestrów i trybów pracy pinów. Kiedy to rozumiesz, łatwiej zobaczyć, do czego te piny służą w realnych projektach.
Do czego GPIO wykorzystuje się w praktyce
Ja zaczynam od dwóch klasyków: LED i przycisku. To nie są szkolne zabawki, tylko najlepszy test, czy rozumiesz kierunek pinu, stan wysoki i niski oraz podciąganie wejścia. Microchip pokazuje właśnie takie przykłady startowe, bo szybko uczą najważniejszych zachowań bez dokładania całej reszty złożoności.
- Dioda LED - najprostszy test wyjścia. Wystarczy rezystor, zwykle w okolicach 220-330 Ω, żeby ograniczyć prąd i nie przeciążyć pinu.
- Przycisk - klasyczne wejście cyfrowe. Tu ważny jest pull-up albo pull-down, bo bez niego odczyt potrafi być losowy.
- Przekaźnik, tranzystor lub MOSFET - rozwiązanie do większego obciążenia, gdy GPIO ma tylko wysłać sygnał sterujący, a nie dostarczać energię do odbiornika.
- Czujniki cyfrowe - na przykład kontaktrony, czujniki ruchu, moduły temperatury, enkodery czy proste układy alarmowe.
- Komunikacja peryferyjna - I2C, SPI, UART i PWM działają często właśnie przez GPIO ustawione w funkcji alternatywnej.
Tu pojawia się ważna granica: GPIO nie zastępuje wyjścia mocy ani analogowego źródła sygnału. Jeśli potrzebujesz sterować silnikiem, podać większy prąd albo uzyskać płynny poziom napięcia, sam pin nie wystarczy. W praktyce to oznacza dodatkowy stopień pośredni, a więc tranzystor, driver albo konwerter sygnału. Dzięki temu prosty pin przestaje być ograniczeniem, ale tylko wtedy, gdy nie próbujesz od niego wymagać zbyt wiele. I właśnie na tym etapie najłatwiej o kosztowne błędy.
Najczęstsze błędy i ograniczenia, o których łatwo zapomnieć
Najwięcej problemów widzę nie przy samym programowaniu, tylko przy podłączeniu przewodów. Sam pin jest prosty, ale układ wokół niego już nie zawsze. Drobny błąd w napięciu, numeracji albo masie potrafi zablokować cały projekt, a czasem uszkodzić płytkę.
- Pomylenie napięć - 5 V i 3,3 V to nie to samo. Jeśli wejście nie jest 5V-tolerant, podanie wyższego napięcia może skończyć się uszkodzeniem.
- Brak wspólnej masy - jeśli dwa układy nie mają połączenia GND, sygnał nie ma wspólnego punktu odniesienia i odczyt staje się niepewny.
- Bezpośrednie sterowanie obciążeniem - silniki, cewki i mocniejsze przekaźniki wymagają układu pośredniego. GPIO nie powinno robić za zasilacz.
- Brak rezystora przy diodzie - LED bez ograniczenia prądu to zły nawyk, który może zniszczyć element albo wyprowadzenie.
- Zła numeracja pinów - na płytkach często miesza się numer fizyczny z numerem logicznym, więc przed podłączeniem zawsze sprawdzam schemat wyprowadzeń.
- Drgania styków - przycisk może wygenerować kilka szybkich zmian stanu zamiast jednego. To zjawisko nazywa się debouncingiem i trzeba je obsłużyć sprzętowo albo programowo.
Dokumentacja Raspberry Pi wprost ostrzega przed podłączaniem silników bezpośrednio do GPIO, i to jest dobra zasada także poza tym ekosystemem. W praktyce większość awarii bierze się z przekonania, że „skoro pin działa, to zniesie wszystko”. Nie zniesie. Gdy masz wątpliwość, lepiej dodać prosty stopień pośredni niż liczyć na szczęście. A gdy ten porządek jest już jasny, można zacząć działać szybciej i spokojniej.
Jak zacząć bezpiecznie i szybko sprawdzić, że wszystko działa
Jeśli mam komuś polecić pierwszy test, wybieram zawsze układ: dioda LED, rezystor i jeden pin wyjściowy. To daje natychmiastowy efekt, a jednocześnie nie wymaga skomplikowanej elektroniki. Potem dokładam przycisk jako wejście i dopiero później przechodzę do czujników albo modułów wykonawczych.
- Sprawdź pinout konkretnej płytki i upewnij się, czy numerujesz piny fizycznie, czy według logiki systemu.
- Połącz masy obu układów, jeśli pracujesz z dodatkowym modułem. Bez wspólnego GND sygnały nie będą miały sensu.
- Zacznij od LED z rezystorem 220-330 Ω. To najprostszy test, czy wyjście naprawdę zmienia stan.
- Przy przycisku użyj wewnętrznego pull-up albo pull-down, żeby wejście nie „pływało”.
- Jeśli chcesz sterować większym obciążeniem, dodaj tranzystor, MOSFET albo gotowy driver.
- Na Raspberry Pi wygodnie zacząć od GPIO Zero, bo upraszcza obsługę wejść i wyjść oraz pozwala skupić się na logice projektu.
W praktyce właśnie ta kolejność oszczędza najwięcej czasu. Najpierw prosty test, potem czujnik, a dopiero na końcu element wykonawczy. Jeśli od razu złożysz wszystko naraz, trudno potem ustalić, co nie działa: kod, połączenie czy sam moduł. Ja wolę eliminować ryzyko krok po kroku, bo przy GPIO to podejście po prostu działa lepiej.
Co sprawdzam przed pierwszym projektem z GPIO
Zanim uznam, że temat jest opanowany, zawsze wracam do kilku pytań kontrolnych. To nie jest biurokracja, tylko sposób na uniknięcie błędów, które najczęściej pojawiają się właśnie na starcie. Najpierw patrzę na napięcie, potem na obciążenie, a dopiero później na sam kod.
- Czy pin pracuje na 3,3 V czy 5 V i czy mój moduł to toleruje?
- Czy ten sygnał ma być tylko wejściem, czy może ma zasilać element wykonawczy przez układ pośredni?
- Czy dany pin ma funkcję alternatywną, która może kolidować z I2C, SPI, UART albo PWM?
- Czy potrzebuję pull-up, pull-down albo filtracji drgań styków?
- Czy czas reakcji ma znaczenie na tyle duże, że minikomputer z systemem operacyjnym nie będzie najlepszym wyborem?
Jeżeli te kilka punktów masz odhaczone, GPIO przestaje być zagadką, a staje się bardzo użytecznym interfejsem. Właśnie tak wygląda sensowne wejście w elektronikę praktyczną: od prostego pinu, przez bezpieczne podłączenie, aż po układ, który reaguje na rzeczywisty świat. Ja zaczynam od tych podstaw zawsze, bo to one robią największą różnicę w pierwszym działającym projekcie.
