Raspberry Pi 4 GPIO - Pełny przewodnik dla początkujących

GPIO w Raspberry Pi 4 to najprostszy sposób, żeby minikomputer zaczął sterować światem fizycznym: diodą, przyciskiem, czujnikiem, przekaźnikiem czy magistralą I2C. W praktyce liczą się trzy rzeczy: który pin za co odpowiada, jak bezpiecznie podać napięcie 3,3 V oraz kiedy Pi 4 jest wygodny, a kiedy lepiej od razu sięgnąć po mikrokontroler. W tym tekście pokazuję to bez nadmiaru teorii, z naciskiem na realne podłączenia i typowe błędy.

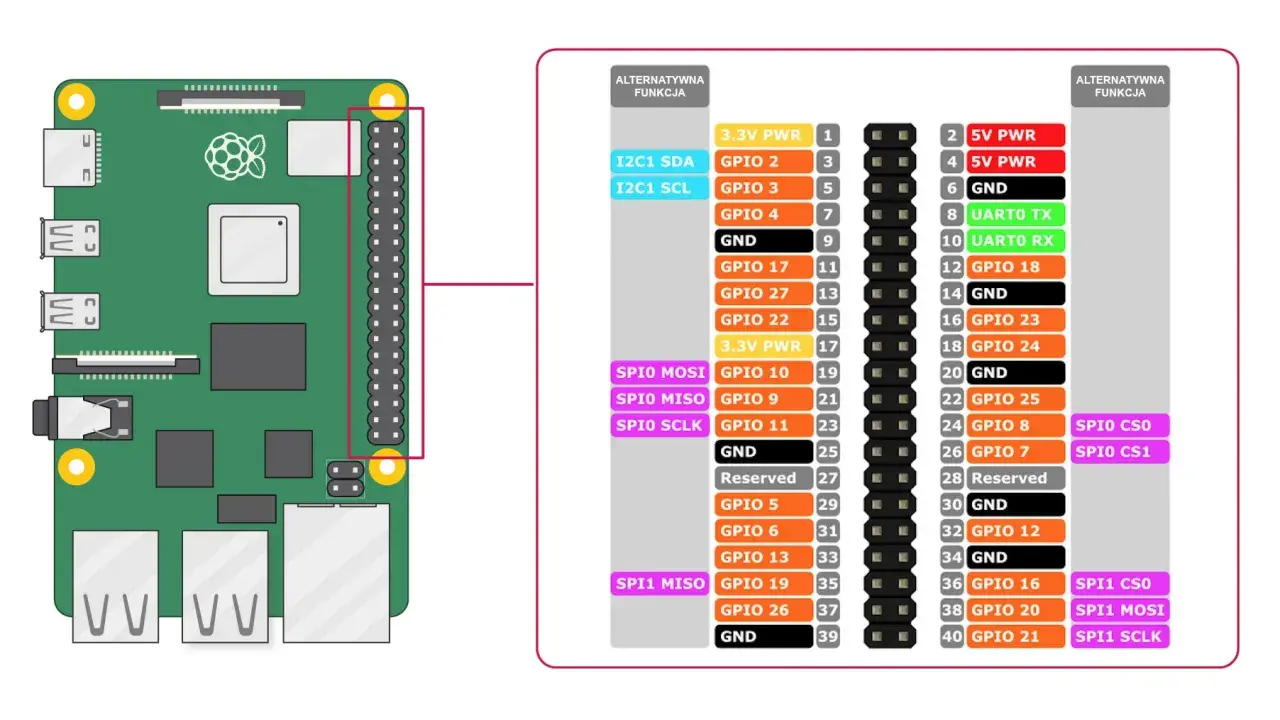

Według dokumentacji Raspberry Pi Model 4B udostępnia 28 linii BCM2711 przez standardowe 40-pinowe złącze, a sam header jest zgodny wstecznie z innymi płytkami z 40-pinowym układem. To dobra wiadomość, bo większość akcesoriów i nakładek HAT działa bez niespodzianek, ale nie oznacza to, że każdy pin można traktować tak samo. Na headerze są piny zasilania 5 V, zasilania 3,3 V, masy i linie sygnałowe, a każda z tych grup ma inną rolę.

W praktyce Raspberry Pi 4 zachowuje się jak minikomputer, który potrafi sterować elektroniką, ale nie jest mikrokontrolerem z twardym czasem rzeczywistym. To oznacza, że świetnie sprawdza się w automatyce domowej, prostych układach pomiarowych, interfejsach i projektach edukacyjnych, a gorzej tam, gdzie liczy się deterministyczny czas reakcji co do mikrosekundy.

Najważniejsza różnica dla początkującego jest prosta: GPIO służy do sygnałów logicznych, a nie do „podawania mocy”. Z tego powodu najpierw trzeba dobrze rozróżnić numerację i poziomy napięć, bo właśnie tam pojawia się najwięcej błędów.

Jak czytać numerację pinów i nie pomylić zasilania z sygnałem

Ja w projektach wybieram numerację BCM, bo wtedy kod i schemat mówią tym samym językiem. Gdy w Pythonie ustawiam LED(17), od razu wiem, że chodzi o GPIO17, niezależnie od tego, gdzie ten styk leży fizycznie na listwie.

Jeśli chcesz szybko sprawdzić układ na samej płytce, uruchom w terminalu pinout. Na Raspberry Pi OS ta komenda pokazuje mapę złączy i jest dostępna z GPIO Zero, więc to najszybszy sposób, żeby uniknąć pomyłki przy pierwszym okablowaniu. Trzeba też pamiętać, że GPIO0 i GPIO1 są wyprowadzone na fizycznych pinach 27 i 28, ale służą do bardziej zaawansowanych zastosowań, a GPIO2 i GPIO3 mają stałe podciągnięcia i najczęściej trafiają do I2C.

Gdy numeracja przestaje być zagadką, można przejść do pinów, które najczęściej wykorzystuję w realnych projektach.

Najważniejsze piny, które wykorzystasz najczęściej

W praktyce nie trzeba pamiętać wszystkich 40 styków. Wystarczy opanować kilka, które pojawiają się najczęściej w prototypach, a resztę dociągnąć z mapy pinów wtedy, gdy projekt naprawdę tego wymaga.

W tym zestawie szczególnie ważne są piny PWM i magistral, bo one najczęściej zmieniają projekt z prostego testu w sensowny układ roboczy. Zanim jednak cokolwiek podłączysz na stałe, trzeba przejść przez bezpieczeństwo.

Jak bezpiecznie podłączyć LED, przycisk i prosty moduł

Oficjalna dokumentacja Raspberry Pi OS poleca GPIO Zero jako najprostszy sposób sterowania z Pythona. Ja korzystam z niego szczególnie wtedy, gdy chcę szybko sprawdzić LED albo przycisk, bo eliminuje zbędny boilerplate i pozwala skupić się na kablach, a nie na walce z biblioteką.

from gpiozero import LED
from time import sleep

led = LED(17)

while True:
    led.on()
    sleep(1)
    led.off()
    sleep(1)

Ten przykład steruje diodą podłączoną do GPIO17, czyli fizycznego pinu 11. W obwodzie LED zawsze daję rezystor ograniczający prąd, najczęściej 330 Ω lub 470 Ω, bo bez niego bardzo łatwo przeciążyć wyjście. Dokumentacja sprzętowa traktuje 16 mA jako bezpieczną wartość dla pinu, ale ja i tak wolę pracować niżej, szczególnie przy zwykłej sygnalizacji świetlnej.

• LED podłączam przez rezystor, nigdy bezpośrednio do GPIO.
• Wejścia trzymam w logice 3,3 V, nawet jeśli moduł „na papierze” wygląda niewinnie.
• Moduły 5 V łączę przez konwerter poziomów, a nie przewodem „na skróty”.
• Silniki, przekaźniki i większe obciążenia steruję przez tranzystor, MOSFET albo H-bridge.
• Wspólna masa z zewnętrznym zasilaniem jest obowiązkowa, inaczej sygnał nie ma punktu odniesienia.

Przyciski są prostsze niż LED-y, ale też mają swój haczyk: trzeba zdecydować, czy używasz podciągania do plusa, czy do masy. W GPIO Zero da się to zrobić bardzo czytelnie, a przy pierwszym projekcie naprawdę warto iść tą drogą, zamiast od razu walczyć z niskopoziomową konfiguracją. Kiedy układ działa bezpiecznie, naturalnie pojawia się pytanie, czy Pi 4 jest do tego najlepszym narzędziem.

Pi 4 czy mikrokontroler do projektu z GPIO

Tu różnica jest bardziej praktyczna niż ideologiczna. Raspberry Pi 4 wygrywa, gdy projekt ma mieć sieć, interfejs, zapis danych, analizę obrazu albo prostą automatyzację opartą o Linuksa. Mikrokontroler wygrywa tam, gdzie liczy się prostota firmware’u, niski pobór mocy i bardzo przewidywalny czas reakcji.

Jeśli brakuje Ci linii wejścia/wyjścia, często rozsądniejszy jest ekspander GPIO niż próba upchania wszystkiego na samej listwie. Ja traktuję Pi 4 jako mózg projektu, a nie jako jedyne źródło wszystkich sygnałów, bo to zwykle daje lepszą stabilność niż bezpośrednie „dopchnięcie” kolejnych urządzeń do headera.

Co sprawdzam, zanim rozbuduję projekt o kolejne wyjścia

• Najpierw potwierdzam, czy patrzę na numer fizyczny, czy na BCM.
• Sprawdzam, czy urządzenie po drugiej stronie naprawdę akceptuje 3,3 V.
• Przy każdym obciążeniu większym niż LED dodaję element pośredni: rezystor, tranzystor albo driver.
• Łączę wspólną masę między Raspberry Pi a zewnętrznym zasilaniem.
• Testuję jeden sygnał naraz, zamiast odpalać cały układ od razu.
• Gdy coś przestaje działać po zmianie systemu, wracam do komendy pinout i weryfikuję mapę połączeń.

Najlepiej myśleć o GPIO w Raspberry Pi 4 jak o warstwie sterującej, a nie zasilającej: to jedno rozróżnienie oszczędza większość błędów początkujących. Jeśli trzymasz się napięcia 3,3 V, dobierasz odpowiednią numerację i nie próbujesz napędzać silnika bezpośrednio z pinu, ten zestaw sprawdza się świetnie w edukacji, prototypowaniu i małej automatyce.
