Otwierasz schemat, widzisz dwie kreski i nie masz pewności, czy to zwykły kondensator, elektrolit, czy element regulowany? Właściwe odczytanie oznaczenia pozwala szybko ustalić sposób montażu, polaryzację i rolę podzespołu w układzie. Poniżej pokazuję, jak rozpoznać symbol kondensatora, odróżnić jego najważniejsze odmiany oraz uniknąć błędów często popełnianych przy pracy w warsztacie elektronika.
Najważniejsze informacje o oznaczeniach kondensatorów
- Dwie równoległe kreski oznaczają najczęściej kondensator stały, niespolaryzowany.
- Znak plusa lub zakrzywiona okładka wskazuje element spolaryzowany, zwykle elektrolityczny.
- Przekątna strzałka oznacza kondensator o regulowanej pojemności albo trymer.
- Litera C i numer, na przykład C1 lub C15, identyfikują element na schemacie i płytce.
- Symbol nie określa samodzielnie pojemności, napięcia pracy ani rodzaju dielektryka.

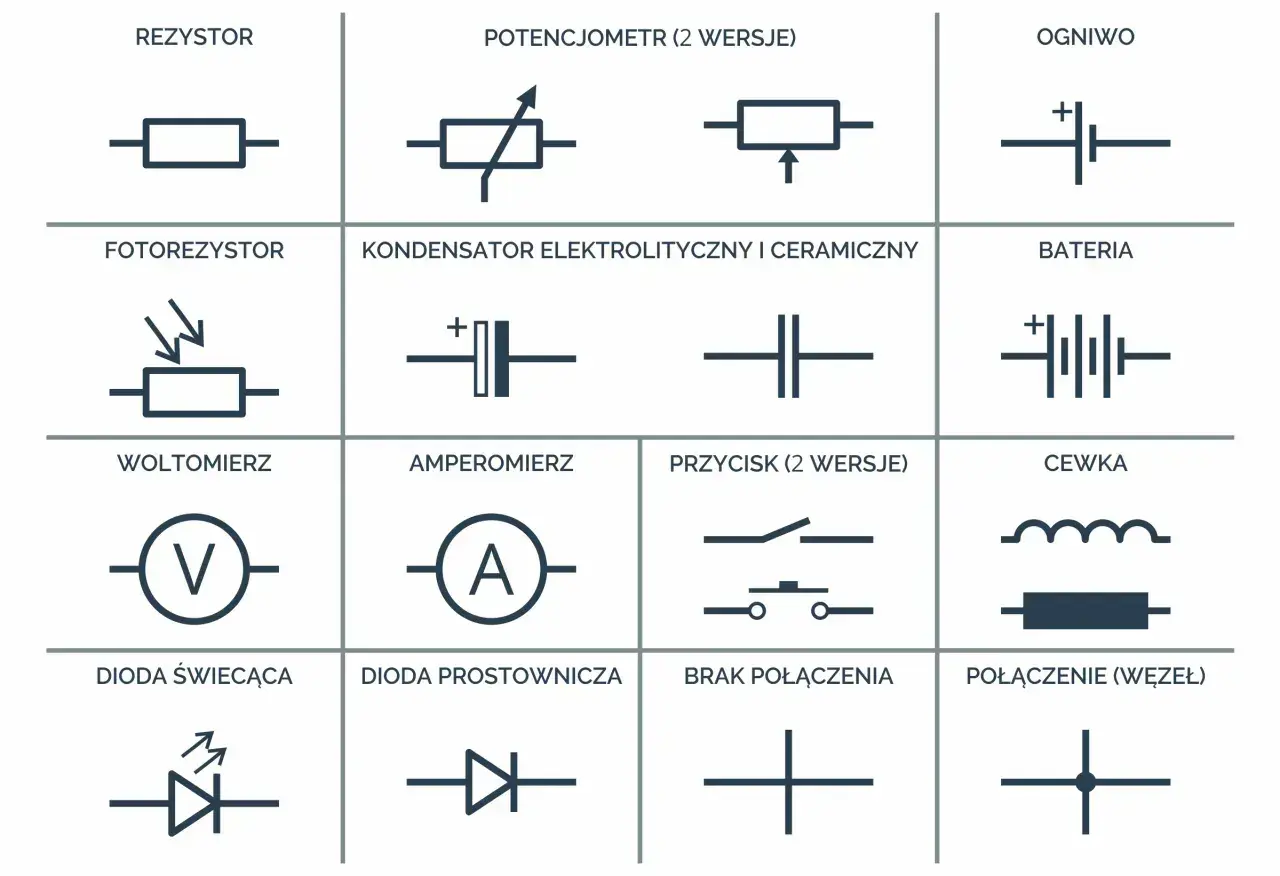

Jak wygląda podstawowy znak kondensatora
Najprostsze oznaczenie składa się z dwóch równoległych okładek oraz wyprowadzeń po przeciwnych stronach. Taki rysunek przedstawia kondensator stały, najczęściej niespolaryzowany. W praktyce może to być element ceramiczny, foliowy, styrofleksowy albo inny podzespół, którego pojemność nie jest regulowana podczas normalnej pracy.
Same kreski nie mówią jeszcze, czy kondensator ma pojemność 100 nF, 10 µF czy 1 pF. Informacji trzeba szukać przy oznaczeniu elementu, w tabeli podzespołów albo na schemacie montażowym. Jeżeli obok znajduje się zapis C3 100 nF, „C3” jest identyfikatorem, a „100 nF” określa pojemność.
W dokumentacji tworzonej według popularnych konwencji IEC spotkasz przede wszystkim prosty symbol dwóch okładek. Biblioteki programów CAD mogą różnić się detalami graficznymi, ale znaczenie elektryczne pozostaje takie samo. Dlatego przy analizie starszego schematu ważniejsza od wyglądu kreski jest legenda, opis elementu i jego połączenie z resztą układu.
Co oznacza litera C
Litera C pochodzi od angielskiego słowa „capacitor” i służy do oznaczania kondensatorów. Numer po literze porządkuje elementy, dlatego C1 i C2 nie muszą mieć takiej samej pojemności ani pełnić tej samej funkcji.
Ja zawsze porównuję trzy informacje jednocześnie: oznaczenie na schemacie, wartość podaną w zestawieniu elementów oraz fizyczne miejsce na płytce. Sam numer C7 nie wystarczy do wyboru części, bo może oznaczać zarówno mały kondensator odsprzęgający, jak i duży element filtrujący zasilanie.
Jak odróżnić kondensator niespolaryzowany od elektrolitycznego
Największe znaczenie praktyczne ma rozpoznanie, czy element wymaga zachowania biegunowości. Kondensator niespolaryzowany można podłączyć w dowolnym kierunku, natomiast elektrolityczny musi mieć właściwie podłączone końcówki. Odwrócenie polaryzacji może prowadzić do przegrzania, wycieku, uszkodzenia, a w skrajnym przypadku rozerwania obudowy.
| Rodzaj oznaczenia | Jak wygląda | Co zwykle oznacza | Na co uważać |
|---|---|---|---|
| Kondensator stały | Dwie proste, równoległe kreski | Element niespolaryzowany | Sprawdź pojemność i napięcie pracy |
| Kondensator elektrolityczny | Jedna kreska prosta, druga często zakrzywiona lub oznaczona plusem | Element spolaryzowany | Podłącz biegun dodatni i ujemny zgodnie ze schematem |
| Kondensator tantalowy | Symbol spolaryzowany, często z wyraźnym znakiem „+” | Element o określonej polaryzacji | Nie przekraczaj napięcia i nie odwracaj biegunów |
| Kondensator bipolarny | Odmiana elementu elektrolitycznego bez stałego kierunku pracy | Praca przy zmiennym napięciu | Nie zastępuj go zwykłym elektrolitem |
W wielu schematach biegun dodatni jest oznaczony znakiem „+”. W innych spotyka się charakterystyczną zakrzywioną okładkę. Nie przywiązuję się jednak do jednego sposobu rysowania, bo starsze dokumentacje i różne biblioteki CAD stosują odmienne warianty. Jeśli symbol jest niejasny, sprawdzam opis elementu oraz oznaczenia na jego obudowie.
Warto też pamiętać, że symbol nie zawsze zdradza dokładny typ kondensatora. To, czy element jest ceramiczny, foliowy czy elektrolityczny, może wynikać dopiero z listy części. Nie wolno wybierać zamiennika wyłącznie na podstawie samego rysunku.
Co oznacza strzałka przy kondensatorze
Przekątna strzałka przechodząca przez podstawowy znak informuje, że pojemność można zmieniać. Taki element nazywa się kondensatorem zmiennym. Stosuje się go między innymi w układach strojenia, generatorach i obwodach rezonansowych, gdzie niewielka zmiana pojemności wpływa na częstotliwość pracy.
Podobnie oznacza się trymer, czyli mały kondensator regulowany przeznaczony zwykle do jednorazowej lub serwisowej kalibracji. Różnica jest praktyczna. Kondensator zmienny użytkownik reguluje wielokrotnie, a trymer ustawia się najczęściej podczas uruchamiania urządzenia i pozostawia w konkretnej pozycji.
Nie należy mylić strzałki z oznaczeniem kierunku przepływu prądu. Kondensator nie jest diodą, a strzałka nie wskazuje bieguna. Informuje wyłącznie o możliwości regulacji pojemności.
Przeczytaj również: LM2596 - Schemat, działanie i błędy. Przetwornica buck bez tajemnic
Jak rozpoznać dodatkowe odmiany
W schematach można znaleźć również symbole kondensatorów przepustowych, sprzęgających lub wyposażonych w ekran. Ich wygląd zależy od zastosowanej biblioteki i standardu, dlatego zawsze warto spojrzeć na opis funkcji w dokumentacji. Dla początkującego najważniejsze jest odróżnienie trzech grup: elementu stałego, spolaryzowanego i regulowanego.
Jeżeli na schemacie widzisz dwa kondensatory połączone wspólną linią albo kilka elementów przy jednym punkcie masy, nie oznacza to automatycznie specjalnego typu. Często jest to po prostu fragment filtra lub układu odsprzęgającego. O funkcji decyduje całe połączenie, a nie pojedynczy znak wyrwany z kontekstu.
Jak czytać oznaczenie w praktycznym układzie
Najłatwiej przećwiczyć to na typowym obwodzie zasilania mikrokontrolera. Przy wejściu układu scalonego możesz znaleźć C1 o wartości 100 nF, a przy stabilizatorze C2 10 µF. Oba elementy są kondensatorami, lecz pełnią różne role.
- Odczytaj identyfikator, na przykład C1 albo C2.
- Sprawdź wartość pojemności i jednostkę, czyli pF, nF lub µF.
- Ustal polaryzację na podstawie symbolu oraz opisu części.
- Sprawdź napięcie pracy, szczególnie w układach zasilanych napięciem stałym.
- Porównaj obudowę i rozstaw wyprowadzeń z płytką lub rysunkiem montażowym.
Kondensator 100 nF przy pinie zasilania zwykle tłumi szybkie zakłócenia i powinien znajdować się blisko wyprowadzeń układu. Kondensator 10 µF może stabilizować napięcie przy wolniejszych zmianach obciążenia. W tym przykładzie wartość i lokalizacja są równie ważne jak sam symbol.
Przy montażu elektrolitu sprawdzam dodatkowo oznaczenie minusa na obudowie oraz pole ujemne na płytce. Na schemacie znak „+” powinien odpowiadać dodatniemu potencjałowi w danym fragmencie układu, ale w obwodach z napięciami zmiennymi trzeba zachować szczególną ostrożność.
Najczęstsze błędy przy odczytywaniu symboli
Początkujący często zakładają, że każdy kondensator wygląda i działa tak samo. To prowadzi do wymiany elementu na część o tej samej pojemności, lecz niewłaściwym napięciu, polaryzacji albo charakterystyce pracy.
- Mylenie pojemności z napięciem. Wartość 10 µF nie mówi, czy kondensator jest przeznaczony na 16 V, 35 V czy 100 V.
- Odwrócenie elektrolitu. Znak „+” na schemacie i oznaczenie na obudowie muszą wskazywać ten sam biegun.
- Traktowanie każdego kondensatora jako ceramicznego. Rodzaj dielektryka wpływa między innymi na stabilność, straty i zachowanie przy zmianie temperatury.
- Pomijanie jednostek. Różnica między 100 pF, 100 nF i 100 µF jest ogromna, mimo podobnego zapisu liczbowego.
- Odczytywanie symbolu bez kontekstu. Ten sam podstawowy znak może występować w filtrze, sprzęganiu sygnału, układzie czasowym albo obwodzie rezonansowym.
Dobrym nawykiem jest wykonanie krótkiej kontroli przed wlutowaniem elementu. Porównuję wtedy typ, pojemność, napięcie, biegunowość i rozmiar. Zajmuje to mniej niż minutę, a potrafi oszczędzić czas potrzebny na szukanie uszkodzenia po uruchomieniu układu.
Trzeba też uważać na kondensatory znajdujące się w zasilaczach. Nawet po odłączeniu urządzenia mogą przechowywać energię. Przed pomiarem lub demontażem sprawdzam napięcie miernikiem i rozładowuję element odpowiednią metodą, zamiast zwierać jego wyprowadzenia przypadkowym przewodem.
Jak szybko zapamiętać najważniejsze oznaczenia
W praktyce wystarczą trzy skojarzenia. Dwie proste kreski oznaczają zwykły kondensator, dodatkowy znak „+” lub zakrzywiona okładka wskazuje polaryzację, a strzałka mówi o regulowanej pojemności. Resztę informacji trzeba odczytać z opisu, tabeli elementów i kontekstu układu.
Najbezpieczniej traktować symbol jako skróconą informację o funkcji elektrycznej, a nie pełną kartę katalogową. Dopiero połączenie oznaczenia graficznego z wartością, napięciem i specyfikacją podzespołu daje pewność, że wybrany element będzie właściwy.
Gdy przyzwyczaisz się do tej kolejności, schematy przestają wyglądać jak zbiór przypadkowych kresek. W warsztacie elektronika najwięcej daje nie samo zapamiętanie rysunków, lecz konsekwentne sprawdzanie, co dany kondensator robi w układzie i jakie ma ograniczenia.
