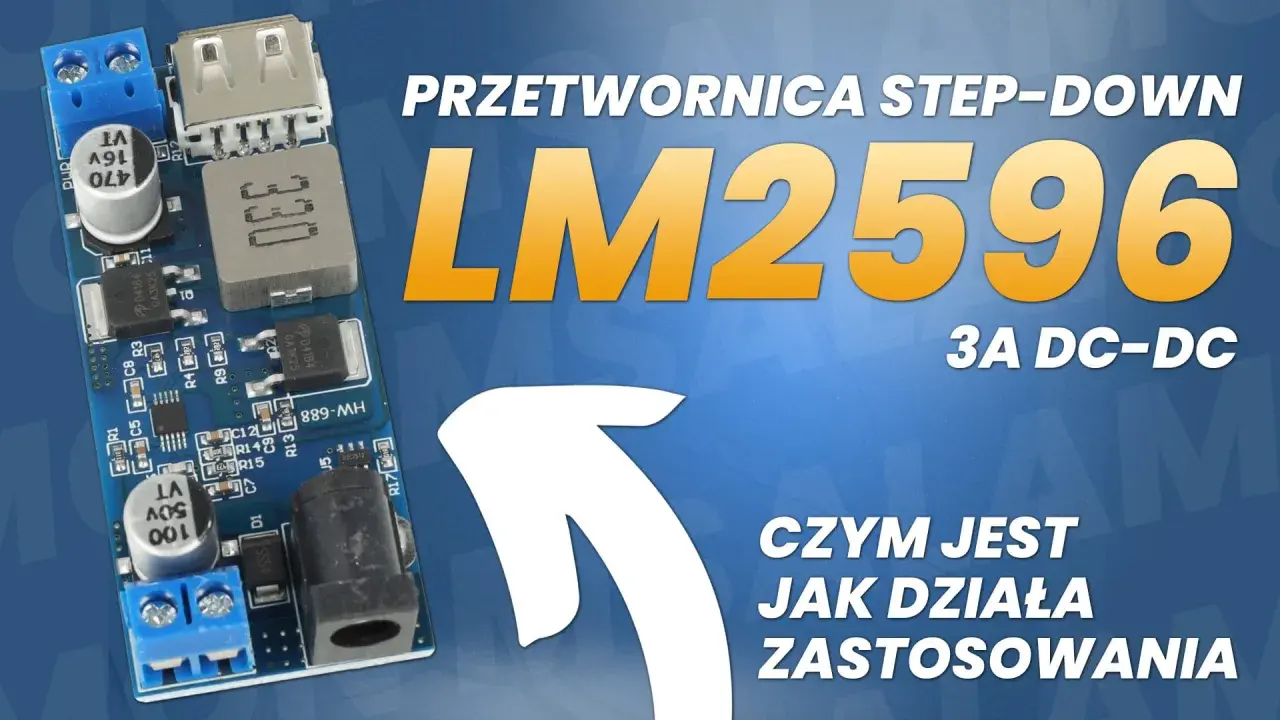

LM2596 - Schemat, działanie i błędy. Przetwornica buck bez tajemnic

W praktyce lm2596 schemat sprowadza się do prostego, ale bardzo użytecznego bucka: układ obniża napięcie, a dławik, dioda Schottky'ego i kondensatory robią całą ciężką pracę po stronie mocy. W tym artykule pokazuję, jak taki moduł działa, jak czytać jego połączenia, jak go bezpiecznie uruchomić i na co uważać, gdy chcesz zasilić realny układ w warsztacie elektronika. Dla praktyka ważne jest nie tylko to, co widać na płytce, ale też dlaczego ten regulator zachowuje się poprawnie tylko przy sensownym doborze elementów i chłodzeniu.

Jak działa przetwornica LM2596 w praktyce

Ja patrzę na LM2596 jak na szybki przełącznik energii, a nie zwykły stabilizator liniowy. Wewnątrz układu tranzystor kluczujący pracuje z częstotliwością około 150 kHz, czyli kilkaset razy szybciej niż typowy regulator w stylu 78xx, a energia trafia na wyjście przez dławik i diodę, a nie przez ciągłe „spalanie” nadmiaru napięcia w cieple.

To właśnie dlatego ten układ jest tak popularny w zasilaniu warsztatowym. Gdy klucz jest włączony, dławik magazynuje energię. Gdy klucz się wyłącza, prąd nie znika nagle, tylko płynie dalej przez diodę Schottky'ego i zasila obciążenie. Kondensator wyjściowy wygładza tę pulsację i zamienia ją w napięcie użyteczne dla elektroniki.

• Niższe straty niż w stabilizatorze liniowym, zwłaszcza przy większej różnicy między wejściem a wyjściem.
• Większa wrażliwość na layout, przewody i jakość kondensatorów.
• Realna wydajność zależy od temperatury, a nie tylko od samego układu scalonego.

To prowadzi wprost do schematu, bo na płytce wszystko sprowadza się do kilku powtarzalnych elementów, które trzeba rozumieć razem, a nie osobno.

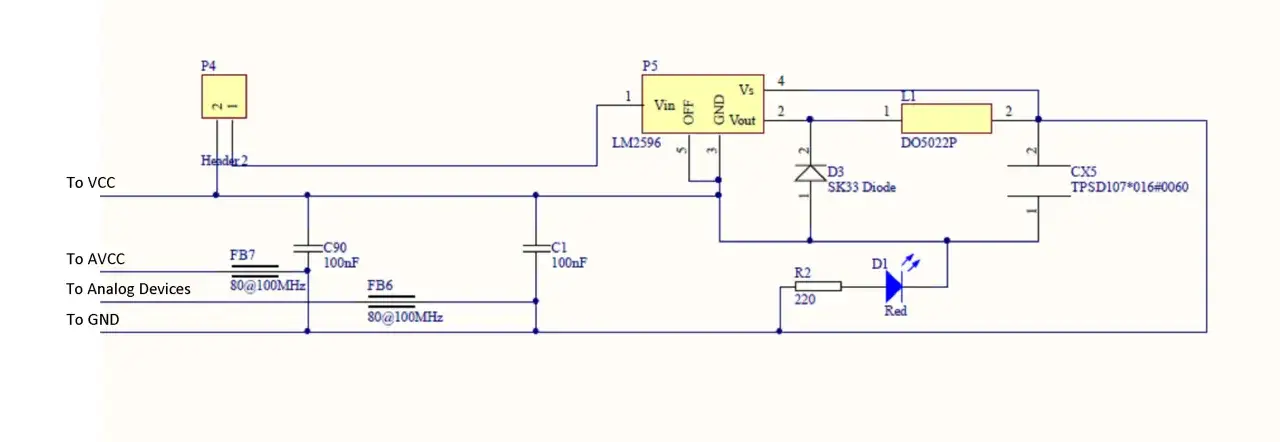

Jak czytać schemat typowego modułu LM2596

W referencyjnych projektach LM2596 producenci zwykle pokazują bardzo klasyczny układ: szybka dioda, niski ESR po stronie wejścia i wyjścia oraz dławik dobrany pod konkretny punkt pracy. W praktyce to właśnie te trzy rzeczy najczęściej decydują, czy moduł działa czysto, czy zaczyna piszczeć, grzać się albo gubić regulację. Kiedy ten obraz masz już w głowie, łatwiej przejść do uruchomienia płytki bez ryzyka przypadkowego uszkodzenia.

Jak uruchomić moduł bezpiecznie po raz pierwszy

Ja przy pierwszym uruchomieniu nie podłączam od razu docelowego układu. Najpierw sprawdzam samą przetwornicę z zasilaniem laboratoryjnym, potem z lekkim obciążeniem, a dopiero na końcu z właściwym odbiornikiem. To drobna różnica w podejściu, ale często oszczędza sporo czasu i jedną spaloną płytkę więcej.

1. Podłącz wejście zgodnie z polaryzacją i sprawdź, czy źródło ma zapas prądowy.
2. Ustaw potencjometr w bezpiecznym położeniu przed podpięciem wrażliwego odbiornika.
3. Zmierz napięcie bez obciążenia i upewnij się, że zakres regulacji jest prawidłowy.
4. Dołóż sztuczne obciążenie, najlepiej rezystancyjne, na poziomie 10-20% planowanego prądu.
5. Po kilku minutach sprawdź temperaturę dławika, diody i samego układu scalonego.
6. Dopiero wtedy podłącz docelowe urządzenie.

Przy elektronice cyfrowej lub mikrokontrolerach dorzucam zwykle mały kondensator 100 nF i dodatkowe 10-47 µF blisko zasilanego układu. To nie zastąpi poprawnego projektu przetwornicy, ale często stabilizuje lokalne skoki prądu. Jeśli jednak napięcie docelowe ma być stałe i precyzyjne, warto wiedzieć, jak dobrać elementy już na etapie własnego projektu.

Jak dobrać elementy, gdy składasz własną wersję

W regulowanej wersji LM2596 napięcie wyjściowe liczy się prostym wzorem: VOUT = 1,23 V × (1 + R2/R1). Dokumentacja zaleca, by R1 mieścił się mniej więcej między 240 Ω a 1,5 kΩ; ja najczęściej zaczynam od 1 kΩ, bo to wygodny punkt odniesienia do dalszych obliczeń i jednocześnie dobre rozwiązanie pod względem stabilności.

Przy diodzie patrzę przede wszystkim na dwa parametry: prąd i napięcie wsteczne. Dokumentacja podpowiada, żeby prąd diody był co najmniej 1,3 razy większy od maksymalnego obciążenia, a napięcie wsteczne miało zapas przynajmniej 1,25 razy większy od maksymalnego VIN. W praktyce przy modułach warsztatowych bardzo dobrze sprawdzają się szybkie diody Schottky, bo mają mały spadek napięcia i nie dokładają zbędnego grzania.

Kondensatory traktuję równie serio. Po stronie wejścia i wyjścia wybieram low ESR, czyli elementy o małym szeregowym oporze zastępczym, bo w przetwornicy impulsowej to ma znaczenie większe niż sama pojemność na nadruku. Jeśli wejście ma 24 V, nie biorę kondensatora na styk; bezpieczniej jest sięgnąć po 35 V albo 50 V. W referencyjnych projektach LM2596 często pojawiają się wartości rzędu 220-470 µF, bo to dobry kompromis między tłumieniem tętnień a rozsądnym rozmiarem. Gdy to już jest ustawione poprawnie, zostają jeszcze błędy typowe dla warsztatu, a te zwykle wychodzą dopiero po kilku godzinach pracy.

Najczęstsze błędy, które widać na stole

W tej klasie przetwornic rzadko psuje się „wszystko naraz”. Zwykle winny jest jeden detal, który zakłóca cały układ. Ja najczęściej widzę cztery scenariusze: za długie przewody, złą diodę, słaby kondensator albo zbyt optymistyczne oczekiwanie wobec prądu wyjściowego.

• Zwykła dioda prostownicza zamiast Schottky - układ zaczyna się grzać, a sprawność spada wyraźnie.
• Zbyt długie przewody wejściowe lub wyjściowe - rosną zakłócenia i tętnienia.
• Wysokie ESR kondensatora - wyjście „pływa”, zwłaszcza przy zmianach obciążenia.
• Oczekiwanie pełnych 3 A bez chłodzenia - na małej płytce to zwykle zbyt ambitne założenie.
• Próba użycia LM2596 jako przetwornicy podwyższającej - ten układ nie jest do tego przeznaczony.
• Brak testu pod obciążeniem - napięcie wygląda dobrze bez loadu, a po podłączeniu odbiornika wszystko się rozjeżdża.

Jeśli widzisz piszczenie dławika, mocne nagrzewanie albo skoki napięcia, ja zaczynam diagnostykę od diody, kondensatorów i prowadzenia masy, a nie od wymiany samego LM2596. To właśnie te potknięcia najczęściej rozróżniają poprawnie działający prototyp od płytki, która na stole wygląda dobrze tylko przez pierwsze pięć minut.

Kiedy gotowy moduł wystarczy, a kiedy lepiej zaprojektować własny

W warsztacie elektronika gotowy moduł LM2596 jest zwykle wystarczający, jeśli chcesz szybko obniżyć napięcie do 5 V, 9 V czy 12 V i nie potrzebujesz bardzo czystej pracy przy dużych prądach. Gdy jednak projekt ma trafić do obudowy, pracować długo i przewidywalnie albo zasilać układ wrażliwy na zakłócenia, własny projekt daje więcej kontroli nad masą, chłodzeniem i filtrowaniem.

Warto też pamiętać, że na rynku są wersje CC/CV, czyli z ograniczeniem prądu i napięcia. To już nie jest zwykły stabilizator do zasilania logiki, tylko bardziej uniwersalny moduł, który przydaje się w ładowaniu lub testach zasilania. Jeśli przed tobą stoi wybór między „byle działało” a „działało przewidywalnie”, ja zwykle wybieram to drugie, bo w elektronice warsztatowej właśnie przewidywalność oszczędza czas.

Co sprawdzić przed zamknięciem projektu

Zanim uznam układ za gotowy, robię prosty test trzech rzeczy: napięcia, temperatury i zachowania pod obciążeniem. Taki przegląd zajmuje kilka minut, a często ujawnia problem, którego nie widać po samym pomiarze multimetrem bez obciążenia.

• Sprawdzam napięcie wyjściowe na zimno i po kilku minutach pracy.
• Mierzę zachowanie przetwornicy przy co najmniej dwóch punktach obciążenia.
• Oglądam temperaturę dławika, diody i układu po 10-15 minutach ciągłej pracy.
• Jeśli mam oscyloskop, patrzę na tętnienia i odpowiedź na skok obciążenia.
• Weryfikuję, czy przewody wejściowe i wyjściowe są krótkie oraz dobrze skręcone albo prowadzone równolegle tam, gdzie ma to sens.

Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: LM2596 działa dobrze wtedy, gdy traktujesz go jak element zasilania impulsowego, a nie jak zwykły regulator liniowy. To właśnie krótkie ścieżki, sensowna dioda, low-ESR kondensatory i realny zapas termiczny decydują, czy układ będzie stabilny także po dłuższym czasie pracy.
