W warsztacie elektronika sam odczyt z miernika rzadko wystarcza, żeby ocenić kondensator. Liczy się nie tylko pojemność, ale też ESR, upływność, tolerancja i to, czy element mierzy się poza układem. W tym tekście pokazuję, jak podejść do tego praktycznie: czym mierzyć, jak przygotować element, jak interpretować wynik i kiedy nie ufać samemu numerowi na ekranie.
Najpierw oceń metodę, potem sam odczyt
- Do prostych testów wystarczy multimetr z funkcją C, ale nie każdy kondensator da się nim wiarygodnie ocenić.
- Przy elektrolitach sam wynik pojemności bywa mylący, jeśli nie spojrzysz na ESR i upływność.
- Pomiar w układzie działa tylko wtedy, gdy reszta obwodu nie zakłamuje wyniku.
- Przed testem kondensator trzeba bezpiecznie rozładować i odłączyć od zasilania.
- LCR meter daje najpełniejszy obraz, ale w domowym warsztacie nie zawsze jest konieczny.
Co naprawdę mówi wynik pomiaru
Nominalna pojemność z nadruku to punkt odniesienia, a nie obietnica idealnej zgodności. W praktyce interesuje mnie przede wszystkim to, czy kondensator trzyma się tolerancji producenta i czy zachowuje się tak, jak wymaga tego układ: w filtrze zasilania, w generatorze, w układzie czasowym albo w torze sygnałowym.
Sam odczyt pojemności pokazuje tylko jeden wycinek rzeczywistości. Kondensator może mieć poprawną wartość w mikrofaradach, a mimo to być problematyczny przez wysoki ESR, upływność albo silną zależność od częstotliwości testowej. Właśnie dlatego rozdzielam te parametry zamiast traktować je jak to samo zjawisko.
| Parametr | Co pokazuje | Dlaczego ma znaczenie |
|---|---|---|
| Pojemność | Ile ładunku kondensator może zgromadzić | Wpływa na filtrację, opóźnienia i strojenie |
| ESR | Rezystancję szeregową elementu | W zasilaczach i przetwornicach często ważniejszą niż sama pojemność |
| Upływność | To, jak bardzo kondensator „przecieka” | Decyduje o utrzymaniu napięcia i stabilności układu |
| Tolerancja | Dopuszczalne odchylenie od wartości nominalnej | Chroni przed fałszywą diagnozą sprawnego elementu jako uszkodzonego |
Jeśli ten podział masz już z głowy, łatwiej dobrać narzędzie do konkretnego przypadku, a to zwykle oszczędza więcej czasu niż samo „mierzenie na chybił trafił”.
Czym najlepiej mierzyć kondensatory w praktyce
Nie każdy przyrząd daje ten sam poziom informacji. Ja zwykle zaczynam od pytania: czy chcę tylko sprawdzić, czy element jeszcze żyje, czy potrzebuję wiarygodnego wyniku do selekcji albo diagnostyki awarii. To od razu zawęża wybór sprzętu.
| Przyrząd | Najlepsze zastosowanie | Plusy | Ograniczenia |
|---|---|---|---|
| Multimetr z funkcją C | Szybka kontrola kondensatorów w hobby i serwisie | Tani, prosty, wystarcza do wielu podstawowych testów | Nie zawsze dobrze radzi sobie z pomiarem w układzie i z małymi pojemnościami |
| LCR meter | Dokładniejsza ocena elementów i selekcja części | Pokazuje pojemność przy określonej częstotliwości, często też ESR i straty | Droższy i bardziej wymagający w obsłudze |
| ESR meter | Diagnostyka elektrolitów, zwłaszcza w zasilaczach | Szybko wykrywa zużyty kondensator, nawet gdy pojemność wygląda przyzwoicie | Nie zastępuje pomiaru pojemności |
| Oscyloskop z generatorem | Pomiar laboratoryjny i analiza zachowania w układzie | Pozwala obserwować przebiegi i obliczyć parametry pośrednio | Wymaga większej wprawy i więcej czasu na konfigurację |
W praktyce multimetr z funkcją C wystarcza do większości prostych sprawdzeń, ale gdy kondensator siedzi w zasilaczu impulsowym albo pracuje w krytycznym torze sygnałowym, LCR meter daje po prostu pełniejszy obraz. Z tego miejsca już naturalnie przechodzę do tego, jak przygotować element, żeby wynik nie był z góry zafałszowany.
Jak przygotować element i układ do testu
Najwięcej błędów robi się nie podczas samego pomiaru, tylko wcześniej. Jeśli kondensator nadal jest podłączony do reszty układu, wynik może zostać zaniżony albo zawyżony przez rezystory, diody, tranzystory i inne równoległe ścieżki. Dlatego przed testem wolę potraktować przygotowanie jako obowiązkowy etap, a nie formalność.
- Odłącz zasilanie i upewnij się, że układ nie ma już energii.
- Rozładuj kondensator przez rezystor, a nie zwarciem. Przy dużych pojemnościach i wyższych napięciach to ważne zarówno dla bezpieczeństwa, jak i dla samego elementu.
- Odseparuj co najmniej jedną nóżkę, jeśli pomiar ma być miarodajny. Wylutowanie jednej strony zwykle daje lepszy wynik niż test „w układzie”.
- Sprawdź typ kondensatora i polaryzację. Elektrolit i tantal wymagają większej ostrożności niż kondensator foliowy czy ceramiczny.
- Skróć przewody pomiarowe. Przy małych pojemnościach długość przewodów i ich pasożyty zaczynają realnie wpływać na odczyt.
Jeżeli rozładowujesz element rezystorem, warto pamiętać o zależności RC: im większa pojemność i im większy opór, tym dłużej trwa proces. W praktyce po kilku stałych czasowych napięcie spada już na tyle, że można bezpieczniej przejść do pomiaru, ale ja i tak zawsze sprawdzam to miernikiem, nie „na oko”.
Po takim przygotowaniu dopiero ma sens właściwy test, bo dopiero wtedy wynik odpowiada kondensatorowi, a nie całemu otoczeniu na płytce.

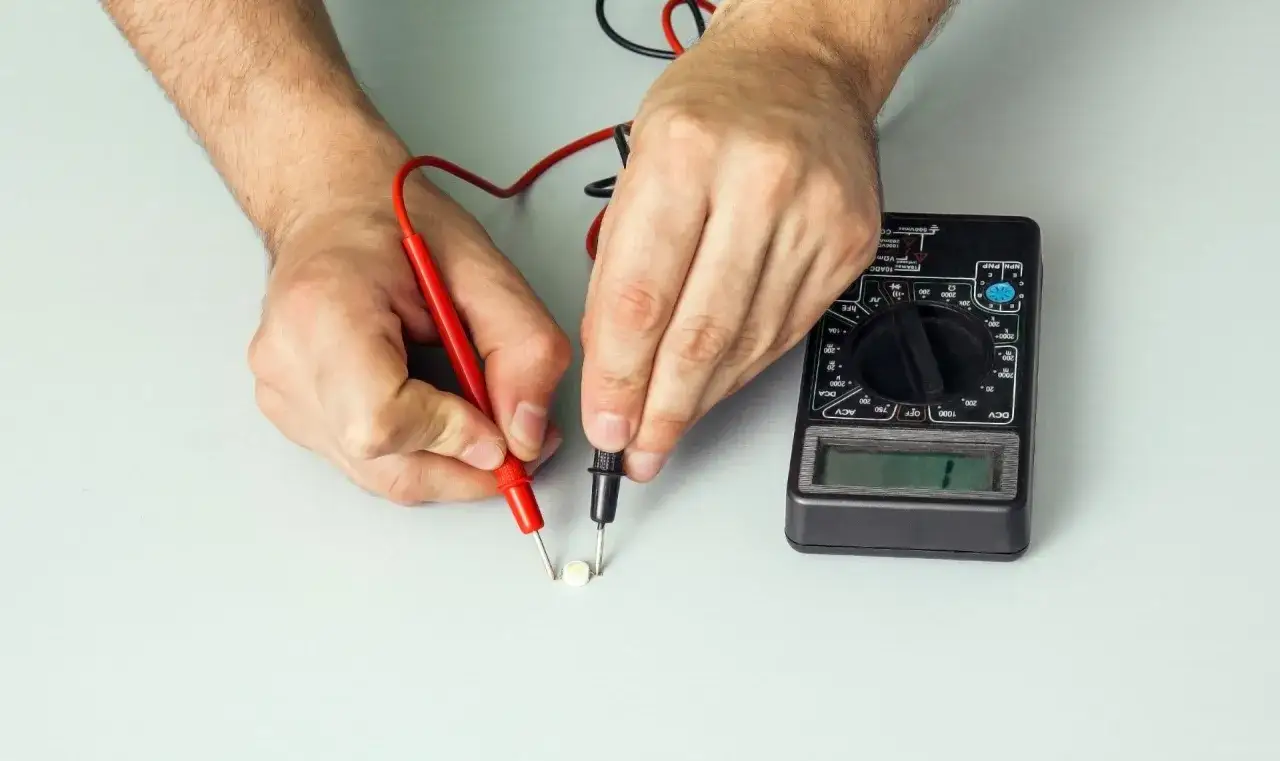

Jak wykonać pomiar pojemności kondensatora multimetrem
To najprostsza metoda, ale tylko wtedy, gdy wykonuje się ją spokojnie i bez skrótów. Dla wielu osób problemem nie jest sama technika, lecz zbyt szybkie wyciąganie wniosków z odczytu, który jeszcze się nie ustabilizował.
- Ustaw multimetr na funkcję pomiaru pojemności.
- Włóż przewody do odpowiednich gniazd, jeśli miernik tego wymaga.
- Rozładuj kondensator przed podłączeniem sond.
- Dotknij końcówek kondensatora i poczekaj, aż wskazanie się ustabilizuje.
- Porównaj wynik z wartością nominalną i tolerancją z obudowy lub noty katalogowej.
- Jeśli masz taką możliwość, wykonaj pomiar dwa lub trzy razy i sprawdź, czy wynik jest powtarzalny.
Przy małych pojemnościach, szczególnie w zakresie nanofaradów, znaczenie ma nawet kontakt sond i kompensacja przewodów. W lepszych miernikach przydaje się funkcja REL albo zerowanie przewodów, bo pozwala odjąć pasożyty samego zestawu pomiarowego. Z kolei przy dużych elektrolitach wynik potrafi pojawiać się wolniej, więc warto dać miernikowi kilka sekund więcej, zanim uznamy odczyt za finalny.
Jeśli multimetr pokazuje wartość wyraźnie poza tolerancją, nie zakładałbym od razu uszkodzenia, ale też nie brałbym takiego elementu bez krytycznego sprawdzenia. Następny krok to interpretacja wyniku w zależności od typu kondensatora, bo tu łatwo o fałszywe wnioski.
Jak czytać wyniki dla różnych typów kondensatorów
Nie wszystkie kondensatory zachowują się tak samo, a to jedna z częstszych pułapek w warsztacie. Element, który dla jednego typu wygląda „źle”, dla innego może być zupełnie normalny. Dlatego patrzę zawsze na technologię wykonania, a nie tylko na samą liczbę z miernika.
| Typ kondensatora | Jak zwykle wygląda wynik | Na co zwrócić uwagę |
|---|---|---|
| Foliowy | Najczęściej wynik jest blisko wartości nominalnej | Niska strata i dobra powtarzalność są tu normalne |
| Ceramiczny C0G/NP0 | Stabilny odczyt, mała zmienność | Dobry do precyzyjnych układów, jeśli liczy się mały dryft |
| Ceramiczny X5R / X7R | Wynik może zależeć od napięcia i warunków pracy | Pod napięciem stałym pojemność bywa wyraźnie niższa niż na stole |
| Elektrolityczny | Tolerancja często jest szeroka, więc odchyłka nie zawsze oznacza awarię | W praktyce trzeba patrzeć również na ESR i upływność |
| Tantalowy | Pojemność może wyglądać poprawnie mimo problemów eksploatacyjnych | Tu ważna jest ostrożność przy polaryzacji i ocena zachowania pod obciążeniem |
Najważniejszy wniosek jest prosty: zgodność z nadrukiem nie zawsze oznacza sprawność. Przy elektrolitach i kondensatorach pracujących w układach z większym tętnieniem lub napięciem stałym liczy się nie tylko pojemność, lecz także to, co dzieje się z elementem przy rzeczywistym obciążeniu.
Jeśli w danym przypadku wynik wygląda „dziwnie”, nie znaczy to jeszcze, że miernik kłamie. Często po prostu mierzymy przy innym sygnale niż ten, przy którym kondensator pracuje w układzie.
Najczęstsze błędy, które zaniżają lub zawyżają wynik
W praktyce te same pomyłki wracają bardzo często, zwłaszcza u osób, które mierzą kondensatory okazjonalnie. Dobra wiadomość jest taka, że większości z nich da się uniknąć bez specjalistycznego sprzętu.
- Pomiar bez rozładowania - może uszkodzić miernik i dać absurdalny odczyt.
- Badanie w układzie bez odłączenia jednej końcówki - równoległe elementy fałszują wynik.
- Ignorowanie tolerancji - szczególnie przy kondensatorach elektrolitycznych i ceramicznych.
- Ocenianie elektrolitu tylko po pojemności - zużycie często wychodzi dopiero na ESR lub upływności.
- Zbyt długie przewody pomiarowe - przy małych pojemnościach pasożyty robią dużą różnicę.
- Pomiar pośpieszny - część mierników potrzebuje chwili, żeby ustabilizować wynik.
Ja szczególnie uważam na dwa przypadki: kondensatory w zasilaczach impulsowych oraz małe ceramiczne elementy SMD. W pierwszym łatwo przeoczyć wysoki ESR, w drugim łatwo zafałszować odczyt samym sposobem podłączenia sond. To właśnie tam doświadczenie robi większą różnicę niż sama marka miernika.
Jeżeli chcesz uniknąć błędnej diagnozy, warto jeszcze sprawdzić, kiedy sam odczyt pojemności przestaje być wystarczający, bo to najczęstszy punkt, w którym amatorski test rozjeżdża się z rzeczywistością serwisową.
Kiedy sam odczyt pojemności to za mało
Wiele usterek kondensatorów nie ujawnia się wprost jako spadek pojemności. Element może trzymać nominalną wartość, a mimo to mieć za wysoki ESR, zbyt dużą upływność albo niestabilność przy pracy pod napięciem. W układzie objawia się to tętnieniami zasilania, resetami mikrokontrolera, problemami z rozruchem, szumem lub rozjechanym czasem w układzie RC.
Dlatego w praktycznym warsztacie łączę trzy poziomy kontroli: bezpieczne rozładowanie i test poza układem, pomiar samej pojemności oraz dodatkową ocenę ESR albo zachowania pod obciążeniem. Taki zestaw rzadziej prowadzi do błędnej wymiany sprawnej części, a częściej pozwala od razu trafić w realną przyczynę awarii.
Jeśli mam wybrać jedną rzecz, którą warto zapamiętać, to jest nią ta: dobry wynik to nie tylko liczba z miernika, ale wynik, który pasuje do typu kondensatora, warunków pomiaru i objawów w układzie. Właśnie tak w warsztacie oszczędza się czas i unika diagnozowania „na ślepo”.
