Projektowanie własnej płytki przestaje być uciążliwe dopiero wtedy, gdy narzędzie nie spowalnia pracy. W warsztacie liczy się szybkie przejście od schematu, przez rozmieszczenie elementów, aż do plików produkcyjnych, które można bez stresu wysłać do wykonawcy. DesignSpark PCB, rozwijany przez RS Components, właśnie na tym skupia się najbardziej: ma obniżyć próg wejścia, a jednocześnie dać funkcje wystarczające do realnych projektów. Poniżej pokazuję, co potrafi, gdzie oszczędza czas i kiedy warto znać jego ograniczenia.
Najważniejsze fakty o tym narzędziu dla elektronika warsztatowego
- To program do EDA, czyli projektowania schematów i płytek PCB, a nie tylko prosty edytor rysunków.
- W darmowym planie Explorer dostajesz nielimitowane warstwy, arkusze schematów i pliki produkcyjne.
- Program działa na Windows 10 i 11, a do startu wystarczy zwykle 4 GB RAM i około 1 GB wolnego miejsca.
- Największą wartość daje przy prototypach, małych seriach i projektach warsztatowych, gdzie liczy się szybkość iteracji.
- Do bardziej złożonych układów dochodzą funkcje płatnych planów, na przykład lepsza kontrola reguł, pary różnicowe czy hierarchiczne schematy.
- Najbardziej praktyczny workflow to schemat, footprinty, ręczny routing krytycznych ścieżek, DRC i eksport Gerberów.
Czym jest ten program i kiedy ma sens w warsztacie
Patrzę na ten program jak na praktyczne narzędzie do przejścia od pomysłu do zamówienia płytki, a nie jako na „kolejny CAD”. Jego siła polega na tym, że łączy schemat, PCB, kontrolę reguł projektowych i eksport produkcyjny w jednym środowisku. To dobrze działa w warsztacie elektronika, który buduje zasilacze, moduły sterujące, interfejsy do sensorów, małe układy audio albo adaptery mechaniczno-elektryczne.
Najlepiej sprawdza się tam, gdzie projekt musi być zrobiony szybko, ale bez chaosu. Jeśli robisz własne prototypy, poprawiasz kilka iteracji płytki i chcesz mieć pliki gotowe do wysłania do fabryki, to sensowne środowisko pracy. Jeśli natomiast potrzebujesz pełnego ekosystemu na Linuxie, bardzo rozbudowanej współpracy zespołowej albo masz już mocno ustandaryzowany przepływ pracy w innym narzędziu, ten wybór nie musi być najlepszy. Ja traktuję to jako rozsądny kompromis między prostotą a możliwościami.
Ważna jest też rzecz bardzo przyziemna: program działa na Windows, więc to od razu odcina część użytkowników. Dla warsztatu domowego to zwykle nie problem, ale warto to wiedzieć zanim ktoś zacznie porównywać go z narzędziami wieloplatformowymi. Od tego miejsca przechodzę do samego procesu projektowego, bo to on najlepiej pokazuje, czy narzędzie jest wygodne w codziennej pracy.

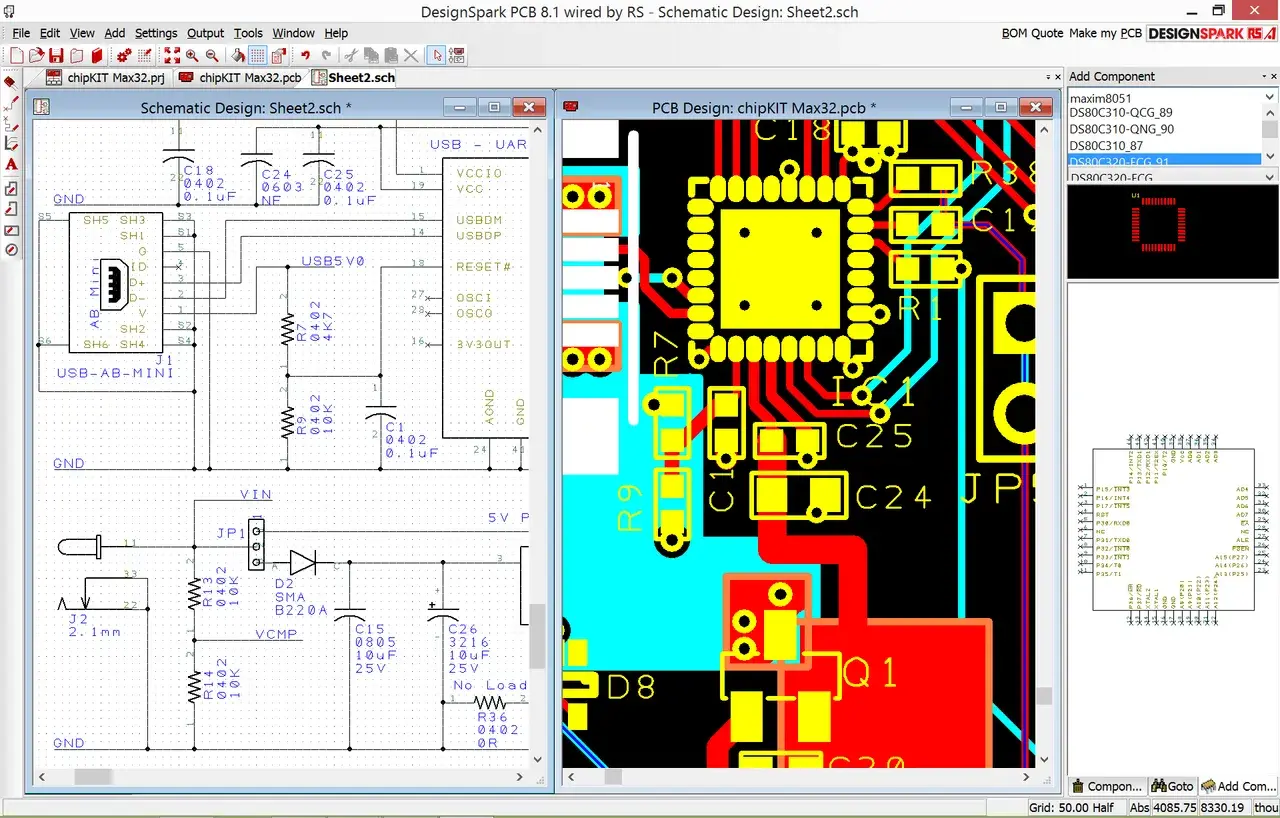

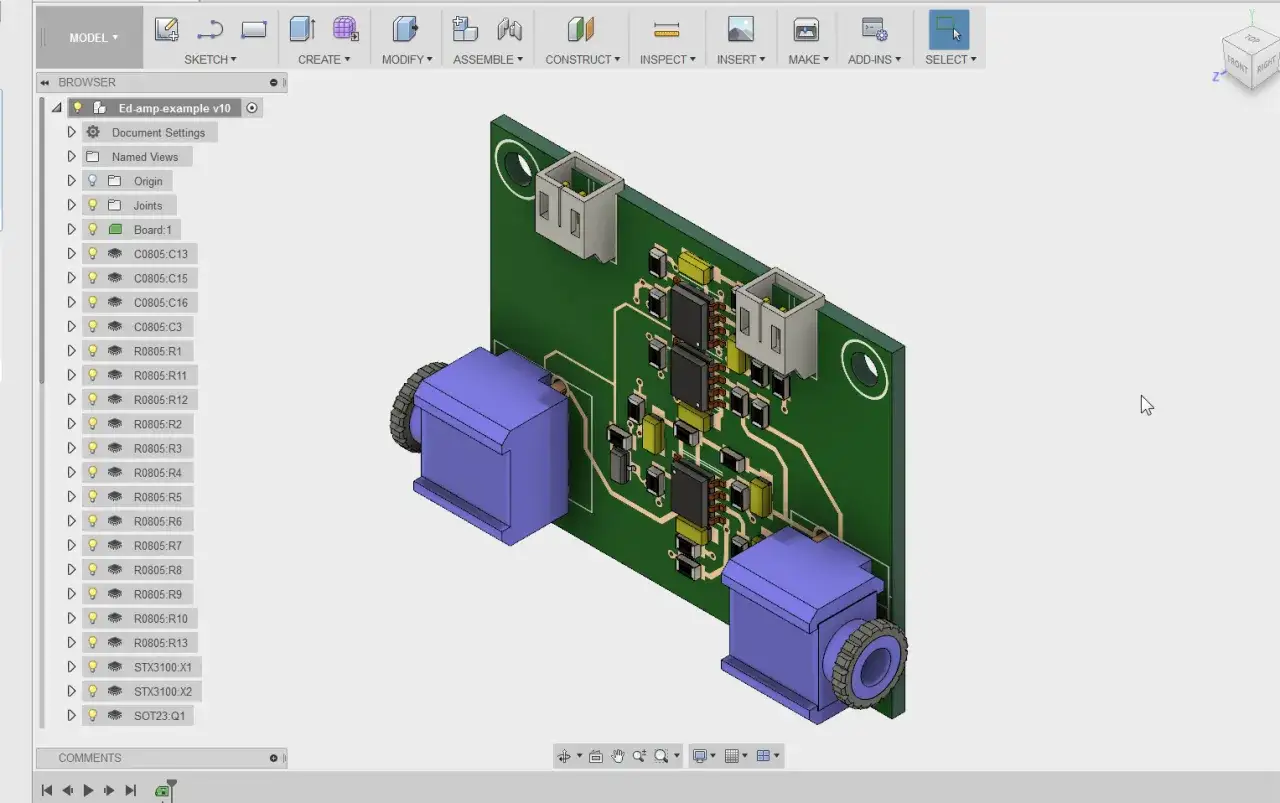

Jak wygląda praca od schematu do gotowej płytki
Największą zaletą dobrze zaprojektowanego środowiska PCB jest to, że nie zmusza do myślenia o każdym kroku osobno. W praktyce wygląda to tak:
- Tworzysz schemat i przypisujesz symbole do elementów.
- Dobierasz footprinty, czyli fizyczne obrysy obudów na płytce.
- Przenosisz projekt do widoku PCB i ustawiasz elementy na sensownych pozycjach.
- Routujesz ścieżki ręcznie albo wspierasz się automatyzacją tam, gdzie ma to sens.
- Sprawdzasz reguły projektu, a potem generujesz pliki produkcyjne.
W tym miejscu wielu początkujących przecenia autorouter. On potrafi oszczędzić czas przy prostych lub średnio złożonych układach, ale nie jest zamiennikiem myślenia. W gęstym projekcie, szczególnie przy zasilaniu, masie i sygnałach wrażliwych, lepiej potraktować go jako pomocnika, a nie jako ostateczną decyzję. Z mojego doświadczenia największą różnicę robi nie samo „zautomatyzowanie” layoutu, tylko dobre ustawienie komponentów i rozsądny podział ścieżek na krytyczne oraz mniej krytyczne.
Po drodze przydają się też warstwy opisowe, pola miedzi i szybka kontrola błędów. To właśnie te elementy zwykle odróżniają projekt, który da się wygodnie poprawiać, od projektu, który po dwóch godzinach staje się nieczytelny. Skoro workflow jest już jasny, warto zobaczyć, które funkcje naprawdę robią różnicę w warsztacie, a które są tylko miłym dodatkiem.
Funkcje, które robią największą różnicę przy prototypach
W narzędziu do PCB najbardziej cenię funkcje, które skracają drogę od pomysłu do poprawnego pliku produkcyjnego. Właśnie dlatego zwracam uwagę na kilka obszarów, a nie na marketingową listę „wszystkiego po trochu”.
| Funkcja | Po co jest w praktyce | Na co uważać |
|---|---|---|
| DRC i dodatkowe kontrole | Automatycznie wychwytują błędy odstępów, nieprzewiercone pady, zbyt małe prześwity czy problematyczne połączenia. | DRC nie zastąpi zdrowego rozsądku przy rozmieszczeniu elementów i prowadzeniu masy. |
| Pliki produkcyjne | Generujesz Gerbery, pliki Excellon, PDF i inne formaty potrzebne fabryce. | Trzeba sprawdzić, czy warstwy i kontur płytki są poprawnie ustawione przed eksportem. |
| Biblioteki i import komponentów | Przyspieszają dobieranie elementów i zmniejszają ryzyko ręcznego rysowania footprintów od zera. | Footprint pobrany z internetu zawsze warto zweryfikować pod kątem wymiarów i pinów. |
| Integracja z bibliotekami zewnętrznymi | Ułatwia start, gdy projekt ma być zrobiony szybko i nie chcesz budować wszystkiego ręcznie. | Gotowa biblioteka nie zwalnia z kontroli obudowy, orientacji i otworów montażowych. |
| BOM i raporty | Pomagają szybko przejść od schematu do listy zakupowej i weryfikacji montażu. | Warto sprawdzić spójność wartości i oznaczeń, zanim coś zamówisz. |
W praktyce właśnie te elementy decydują o tym, czy projekt kończy się dobrze już za pierwszym razem, czy wraca z poprawkami. Najbardziej niedoceniany jest dla mnie etap kontroli przed eksportem, bo oszczędza więcej czasu niż późniejsze tłumaczenie fabryce, co poszło nie tak. To prowadzi naturalnie do pytania o wersje programu, bo nie każdemu potrzebny jest pełen pakiet funkcji.
Kiedy darmowy plan wystarczy, a kiedy warto myśleć o wyższym
W 2026 roku największy sens ma podejście „zacznij od darmowego planu i dopiero potem dołóż to, czego naprawdę potrzebujesz”. Explorer jest bezpłatny i obejmuje podstawowy, ale wciąż bardzo użyteczny zestaw do projektowania PCB. Z kolei wyższe plany mają sens wtedy, gdy wchodzisz w bardziej złożone konstrukcje albo potrzebujesz narzędzi wygodnych przy pracy profesjonalnej.
| Plan | Co dostajesz | Dla kogo |
|---|---|---|
| Explorer | Darmowy start, nielimitowane warstwy i arkusze schematów, pliki produkcyjne, DRC, eksport do formatów produkcyjnych. | Hobby, prototypy, małe projekty warsztatowe, pierwsze płytki. |
| Creator | Wszystko z Explorer oraz dodatkowe funkcje ekosystemu DesignSpark, w tym integracje ułatwiające pracę z komponentami i wyszukiwaniem produktów. | Osoby, które już pracują regularnie i chcą wygodniejszego przepływu pracy. |
| Engineer | Rozszerzone możliwości PCB, między innymi blind and buried vias, hierarchiczne schematy, differential pairs and buses, dodatkowe kontrole DRC i bardziej zaawansowany routing. | Bardziej złożone projekty, wyższe wymagania sygnałowe, większa kontrola nad konstrukcją. |
Jeśli robisz klasyczne płytki mikrokontrolerowe, prosty sterownik silnika albo interfejs czujnikowy, darmowy plan zwykle wystarczy. Jeśli zaczynasz projektować układy wielowarstwowe, szybkie interfejsy albo chcesz mieć bardziej rozbudowaną kontrolę nad regułami, wyższy plan może oszczędzić Ci sporo ręcznej pracy. Jest też prosta granica techniczna: program działa na Windows 10 i 11, a do wygodnej pracy wystarczy zwykle 4 GB RAM, 1 GB miejsca na dysku i ekran 1024 x 768. To nie jest sprzętowy potwór, ale też nie jest narzędzie do lekkiej pracy w przeglądarce.
Skoro wiesz już, kiedy która wersja ma sens, trzeba jeszcze domknąć temat produkcji. Tu najczęściej popełnia się błędy, które kosztują czas i pieniądze, choć sam projekt na ekranie wyglądał poprawnie.
Jak przygotować projekt do produkcji i uniknąć zwrotki z fabryki
Najwięcej kłopotów nie wynika z samego routingu, tylko z eksportu i weryfikacji przed wysłaniem płytki. W warsztacie elektronik zwykle chce po prostu zamówić PCB i szybko wrócić do testów, ale właśnie wtedy łatwo coś przeoczyć. Dlatego trzymam się prostego porządku:
- Najpierw uruchamiam DRC i pre-plot checks, czyli kontrolę przed generowaniem plików.
- Potem sprawdzam kontur płytki, opisy, polaryzację elementów i warstwy, które naprawdę mają trafić do produkcji.
- Następnie eksportuję Gerbery i pliki wierceń Excellon, a jeśli trzeba, także PDF albo ODB++.
- Na końcu otwieram pliki w zewnętrznym podglądzie, żeby zobaczyć to samo, co zobaczy wykonawca.
Ta ostatnia czynność jest niedoceniana, a potrafi uratować projekt. Jeżeli w viewerze widać błąd opisu, brak warstwy albo nieprawidłowy kontur, łatwiej poprawić to po swojej stronie niż tłumaczyć to w korespondencji z fabryką. Dobrą praktyką jest też zachowanie kopii projektu z pełnym zestawem bibliotek i wersji plików produkcyjnych, żeby po miesiącu dało się wrócić do identycznej rewizji. Właśnie tu widać, że dobre narzędzie nie tylko rysuje płytkę, ale porządkuje cały proces.
Warto też pamiętać, że eksport nie kończy się na samych Gerberach. W zależności od wykonawcy przydają się też BOM, netlisty albo dokumentacja montażowa. Im bardziej czytelny zestaw plików, tym mniej miejsca na pomyłkę po drugiej stronie.
Pierwszy projekt bez kosztownych poprawek
Jeśli miałbym wskazać najczęstsze błędy początkujących, zacząłbym od trzech rzeczy: zbyt szybkiego zaufania do autoroutera, pobierania footprintów bez weryfikacji i pomijania kontroli przed eksportem. Każdy z tych skrótów wygląda kusząco, ale potem wraca jako błąd montażu albo konieczność ręcznej poprawki płytki.
Drugi problem to źle dobrany moment na sięganie po bardziej zaawansowane funkcje. Nie ma sensu wchodzić od razu w rozbudowane opcje tylko dlatego, że są dostępne. W warsztacie zwykle lepiej działa prosty rytm: schemat, footprinty, rozmieszczenie, routing krytycznych linii, DRC, eksport, podgląd. To podejście jest nudniejsze niż „kliknięcie automatem”, ale daje mniej zwrotek z fabryki i mniej nerwów na stole pomiarowym.
Ja widzę ten program jako narzędzie, które naprawdę pomaga wtedy, gdy chcesz szybko przejść od idei do poprawnej płytki i nie budować całego workflow od zera. Dla warsztatu elektronika to duża zaleta: mniej walki z narzędziem, więcej pracy nad samym układem. Jeśli startujesz od prostych płytek, darmowy plan jest rozsądnym wejściem; jeśli projekt zaczyna rosnąć, wyższy pakiet ma sens dopiero wtedy, gdy konkretne funkcje rzeczywiście skracają Ci czas pracy.
