ATtiny85 w Arduino - Jak zacząć i uniknąć pułapek?

Marcel Zieliński .

28 lutego 2026

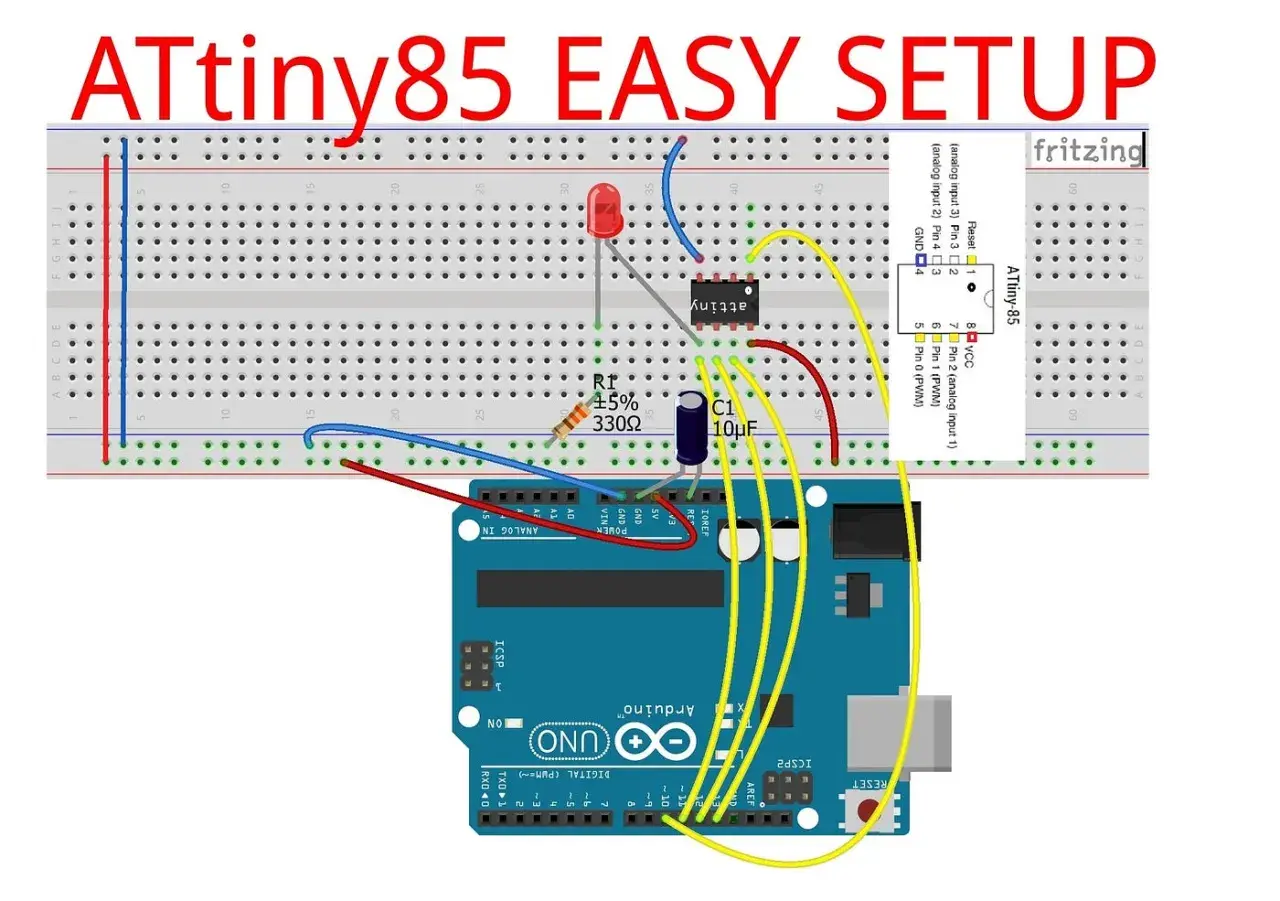

Układ ATtiny85 na płytce stykowej, podłączony do Arduino Uno. Widoczny rezystor, kondensator i dioda LED.

ATtiny85 to mikrokontroler, który świetnie sprawdza się wtedy, gdy projekt ma być mały, tani i możliwie prosty w utrzymaniu. W połączeniu z Arduino daje wygodny start, ale też wymaga kilku świadomych decyzji: od wyboru core, przez sposób programowania, po ustawienie zegara i fuse’ów. Ja traktuję go jako narzędzie do zadań precyzyjnych, a nie jako zamiennik większej płytki do wszystkiego.

W tym tekście pokazuję, jak sensownie pracować z ATtiny85 w środowisku Arduino, czego oczekiwać po jego ograniczeniach i jak uniknąć błędów, które najczęściej marnują czas już na etapie pierwszego uruchomienia. To praktyczny przewodnik dla osób, które chcą przejść od teorii do działającego układu.

Najważniejsze rzeczy do zapamiętania przed startem

  • ATtiny85 ma 8 KB flash, 512 B SRAM, 512 B EEPROM i 6 linii I/O, więc nadaje się do małych, dobrze zawężonych projektów.
  • W Arduino IDE najlepiej pracować z odpowiednim core, bo zwykłe ustawienia dla Uno nie wystarczą.
  • ISP to najpewniejsza metoda programowania, a bootloader lub Micronucleus dają wygodę kosztem pamięci lub elastyczności.
  • Po zmianie zegara, BOD albo innych ustawień układu trzeba wykonać Burn Bootloader, nawet jeśli nie planujesz używać bootloadera.
  • Najczęstsze problemy wynikają nie z samego kodu, tylko z pinów, fuse’ów, pamięci i niezgodnych bibliotek.

Czym jest ATtiny85 i kiedy ma sens

ATtiny85 to 8-bitowy mikrokontroler AVR z rodziny tinyAVR. W praktyce oznacza to niewielki układ z małą pamięcią, ograniczoną liczbą pinów i bardzo sensownym poborem prądu, jeśli nie próbujesz z niego zrobić wszystkiego naraz. Standardowa wersja pracuje w zakresie 2,7-5,5 V, a warianty V schodzą niżej, do 1,8 V.

Najważniejsze liczby są proste: 8 KB flash, 512 B SRAM, 512 B EEPROM i 6 programowalnych linii I/O. To nie jest dużo, ale przy prostych sterownikach LED, małych modułach czasowych, prostych czujnikach czy układach bateryjnych naprawdę wystarcza. Ja zwykle oceniam ten układ przez pryzmat jednego pytania: czy projekt da się zamknąć w kilku pinach, kilku bibliotekach i krótkim szkicu? Jeśli tak, ATtiny85 ma sens.

Nie jest natomiast dobrym wyborem do układów, które potrzebują Wi-Fi, rozbudowanego debugowania, dużych buforów, wyświetlaczy i kilku ciężkich bibliotek jednocześnie. Wtedy oszczędność na samym mikrokontrolerze bywa pozorna, bo kosztuje więcej czasu niż daje korzyści. To prowadzi do najważniejszego etapu, czyli przygotowania Arduino IDE tak, żeby nie walczyć z narzędziami od pierwszej kompilacji.

Jak przygotować Arduino IDE do pracy z ATtiny85

W Arduino IDE nie wystarczy wybrać płytki z listy i wgrać przykładowego Blink. Potrzebny jest core obsługujący ATtiny85, bo to on dostarcza definicje pinów, ustawienia zegara, obsługę programowania i reguły kompilacji. W praktyce najlepiej zacząć od instalacji odpowiedniego pakietu z menedżera płytek, a potem świadomie ustawić częstotliwość pracy układu.

  1. Zainstaluj core dla rodziny ATtiny85 w Boards Manager.
  2. Wybierz właściwy model układu, czyli ATtiny85, a nie pokrewne ATtiny25 lub ATtiny45.
  3. Ustaw zegar startowy, najczęściej 8 MHz jako bezpieczny punkt wyjścia.
  4. Po zmianie zegara, BOD lub opcji EEPROM wykonaj Burn Bootloader przez ISP, żeby zapisać fuse’y.
  5. Sprawdzaj numerację pinów dla danego core, bo na ATtiny85 łatwo pomylić pin cyfrowy z analogowym.

Tu pojawia się jedna rzecz, którą początkujący często przeoczają: w niektórych core’ach numery analogowe służą wyłącznie do analogRead(), a do funkcji cyfrowych trzeba używać zwykłych numerów pinów. To drobiazg, ale potrafi zepsuć pół wieczoru, jeśli ktoś bez zastanowienia przepisze kod z większej płytki.

Warto też pamiętać o zegarze. ATTinyCore pozwala ustawiać kilka trybów pracy, w tym 8 MHz, 1 MHz, a na układach z rodziny x5 także 16 MHz z PLL. Ja w nowych projektach zwykle zaczynam od 8 MHz, bo daje rozsądny kompromis między poborem prądu, wygodą programowania i zgodnością bibliotek. Gdy środowisko jest już ustawione, zostaje kluczowa decyzja, czyli sposób wgrywania szkicu.

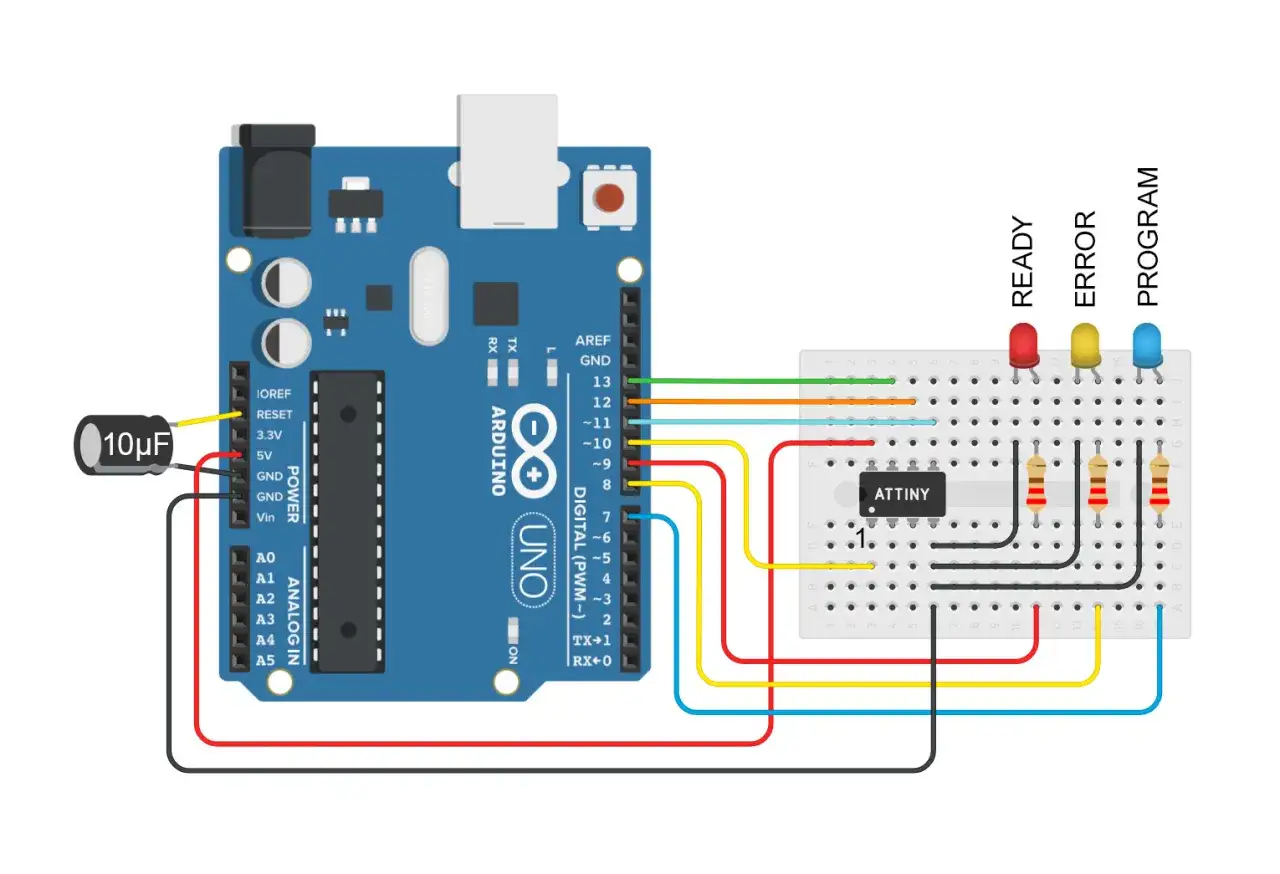

Połączenie Arduino Uno z ATTINY do programowania. Widać kondensator 10uF i diody LED.

Programowanie przez ISP, bootloader i Micronucleus

ATtiny85 można obsługiwać na kilka sposobów i każdy z nich ma inny koszt. Najpewniejszy jest ISP, czyli programowanie przez interfejs systemowy. Wygodniejszy w codziennej pracy bywa bootloader, a gotowe płytki typu Digispark korzystają z Micronucleus, czyli wirtualnego USB. Wybór nie jest kosmetyczny, bo wpływa na dostępne zasoby, szybkość wgrywania i stabilność całego procesu.

Metoda Co jest potrzebne Zalety Ograniczenia
ISP Drugi Arduino jako programator, USBasp albo inny ISP, kilka przewodów Najpewniejsza metoda, pełna kontrola nad fuse’ami, brak kosztu pamięci na bootloader Wymaga dodatkowego sprzętu i poprawnego okablowania
Bootloader Wcześniej wgrany bootloader i odpowiednio ustawiony core Wygodny upload z poziomu Arduino IDE, prostszy dla codziennej pracy Zajmuje część flash, przy 1 MHz bywa wyraźnie wolniejszy
Micronucleus Płytka zgodna z Micronucleus, zwykle USB i odpowiednie sterowniki Upload bez zewnętrznego programatora, bardzo wygodny prototypowo Około 1,5 KB flash mniej, bywa kapryśny na części portów USB

Jeśli zaczynam nowy projekt na surowym układzie, wybieram ISP. To daje mi najczystszy start, bo mogę od razu ustawić fuse’y, clock source i zachowanie EEPROM. Bootloader ma sens wtedy, gdy układ ma już działać w powtarzalnym scenariuszu, a nie leżeć na biurku podczas ciągłej zmiany szkiców.

Przy programowaniu ISP najprostsze połączenie z Arduino Uno wygląda tak: MOSI, MISO, SCK, RESET, VCC i GND. W praktyce łączę D11 z MOSI, D12 z MISO, D13 z SCK, D10 z RESET układu, a zasilanie i masę prowadzę bezpośrednio. Jeśli używam Uno jako programatora i upload zachowuje się jakby trafiał do bootloadera zamiast do ISP, zwykle sprawdzam jeszcze kondensator 10 µF między RESET i GND po stronie programatora.

W tej części najważniejsze jest jedno: nie traktować „Burn Bootloader” jako czynności związanej wyłącznie z bootloaderem. W przypadku ATtiny85 to przede wszystkim zapis fuse’ów, czyli ustawień, od których zależy zegar, zachowanie resetu i kilka innych krytycznych parametrów. Bez tego nawet poprawny kod może działać zupełnie inaczej, niż zakładałeś.

Jakie ograniczenia realnie wpływają na projekt

ATtiny85 ma kilka mocnych stron, ale równie ważne są jego ograniczenia. W praktyce to one decydują, czy projekt będzie stabilny, czy zacznie się rozsypywać po dołożeniu drugiej biblioteki. Najbardziej odczuwalne są pamięć SRAM, liczba pinów i kompatybilność timerów.

Ograniczenie Co to oznacza w praktyce Jak ja to rozwiązuję
512 B SRAM Duże bufory, rozbudowane Stringi i ciężkie biblioteki szybko zjadają pamięć Używam prostych typów, unikam dynamicznego składania tekstu i skracam komunikaty
6 linii I/O Po podłączeniu zasilania i programowania zostaje bardzo mało miejsca na peryferia Łączę funkcje, używam prostych układów i nie planuję „na zapas” wielu wejść
Timer1 bywa nietypowy Część bibliotek PWM i czasowych nie działa tak samo jak na większych Arduino Sprawdzam kompatybilność biblioteki jeszcze przed finalnym montażem
Brak natywnego USB i UART Debugowanie nie jest tak wygodne jak na Uno czy Nano Stosuję diodę LED, prosty Serial przez softwarowe rozwiązania albo logikę stanów
Zbyt niski zegar Programowanie może się wysypać, a upload staje się uciążliwie wolny Do prototypów trzymam się rozsądnych zegarów, zwykle 8 MHz

To właśnie dlatego ATtiny85 najlepiej działa w projekcie, który ma jasne granice. Jeśli wymagasz wielu przerwań, precyzyjnej obsługi UART, sporego UI albo kilku czujników na różnych magistralach, lepiej od razu sięgnąć po większy mikrokontroler. W przeciwnym razie oszczędzasz kilka złotych na chipie, a tracisz godziny na obchodzenie ograniczeń. Z tej perspektywy najbardziej sensowne są projekty, które naprawdę korzystają z małego rozmiaru i niskiego poboru prądu.

Do jakich projektów ATtiny85 pasuje najlepiej

Ja najchętniej widzę ATtiny85 w projektach, które mają jedną główną funkcję i kilka prostych wejść lub wyjść. To mogą być niewielkie sterowniki oświetlenia, prosty układ czasowy, alarm, układ do obsługi przycisku albo mały moduł działający na baterii. Tu moc układu polega nie na rozbudowie, tylko na tym, że robi jedno zadanie i robi je konsekwentnie.

Projekt Dlaczego pasuje Na co uważać
Ściemniacz LED lub prosty sterownik PWM Wymaga niewielu pinów i dobrze wykorzystuje timer Sprawdź kompatybilność PWM z wybraną biblioteką
Mały sterownik na baterii ATtiny85 potrafi pracować oszczędnie i długo w uśpieniu Najwięcej prądu zużywa zwykle źle napisana logika, nie sam chip
Prosty timer lub opóźnione załączenie przekaźnika Logika jest krótka, a pamięć wystarcza bez problemu Zadbaj o poprawne odsprzęganie zasilania i zabezpieczenie przekaźnika
Interfejs z jednym lub dwoma przyciskami Układ jest kompaktowy i nie potrzebuje wielu wejść Nie planuj zbyt wielu stanów, bo szybciej zabraknie pamięci niż pomysłu
Mały moduł pomiaru analogowego 10-bitowy ADC wystarcza do wielu prostych czujników Sprawdź zakres napięć i filtrację szumów na wejściu

W praktyce ATtiny85 najlepiej wypada tam, gdzie ważniejsza jest kompaktowość niż rozbudowa. Jeśli projekt ma się zmieścić w małej obudowie, działać długo na zasilaniu bateryjnym albo kosztować jak najmniej, ten mikrokontroler potrafi być bardzo dobrym wyborem. Gdy jednak zakres projektu zaczyna rosnąć, trzeba przejść do kilku prostych kontroli przed pierwszym uruchomieniem.

Co sprawdzam przed pierwszym uruchomieniem

Najwięcej problemów przy ATtiny85 nie wynika z samego kodu, tylko z podstawowych ustawień sprzętowych. Zanim uznam układ za wadliwy, sprawdzam zasilanie, kondensatory, poprawność wybranego modelu i to, czy faktycznie wgrałem właściwe fuse’y. W małych mikrokontrolerach takie szczegóły mają zaskakująco duże znaczenie.

  • Dodaj kondensator odsprzęgający 100 nF możliwie blisko VCC i GND.
  • Upewnij się, że wybrany jest dokładnie ATtiny85, a nie ATtiny45 lub ATtiny25.
  • Po zmianie zegara wykonaj Burn Bootloader, nawet jeśli nie używasz bootloadera.
  • Jeśli programujesz przez UNO jako ISP, sprawdź, czy auto-reset nie przeszkadza w uploadzie.
  • Nie zaczynaj od ciężkich bibliotek, jeśli jeszcze nie potwierdziłeś, że sam szkic i pinout działają.

Najbardziej praktyczna zasada brzmi tak: najpierw uruchom najprostszy test, dopiero potem dokładaj kolejne elementy. Dioda LED, jeden przycisk i prosty timer powiedzą więcej o poprawności konfiguracji niż rozbudowany projekt, który nie daje się nawet skompilować. W artykułach o mikrokontrolerach często mówi się o możliwościach, ale przy ATtiny85 o sukcesie decydują głównie dyscyplina w ustawieniach i rozsądny dobór zadania.

Jeśli chcesz zacząć szybko, wybierz ISP, ustaw bezpieczny zegar 8 MHz i zbuduj pierwszy układ tak, by korzystał tylko z kilku pinów oraz jednej biblioteki. To daje najlepszy punkt startowy dla pracy z małym AVR-em i pozwala ocenić, czy ATtiny85 rzeczywiście pasuje do twojego projektu, zanim dołożysz kolejne funkcje.

FAQ - Najczęstsze pytania

ATtiny85 to 8-bitowy mikrokontroler AVR z 8 KB flash, 512 B SRAM i 6 liniami I/O. Idealnie nadaje się do małych, prostych projektów, np. sterowników LED, timerów czy czujników, gdy kluczowe są rozmiar, niski pobór prądu i niska cena. Nie sprawdzi się w rozbudowanych systemach z Wi-Fi czy dużymi wyświetlaczami.
Należy zainstalować odpowiedni core dla ATtiny85 w menedżerze płytek, wybrać model ATtiny85 i ustawić częstotliwość pracy (np. 8 MHz). Po zmianie ustawień zegara lub fuse’ów zawsze wykonaj „Burn Bootloader” przez ISP, aby zapisać konfigurację. Pamiętaj o sprawdzeniu pinoutu dla wybranego core.
ISP (In-System Programming) jest najpewniejszą metodą, dającą pełną kontrolę nad fuse’ami i nie zużywającą pamięci na bootloader. Wymaga zewnętrznego programatora (np. drugiego Arduino). Bootloader i Micronucleus są wygodniejsze, ale zajmują część pamięci flash i mogą być mniej stabilne.
Główne ograniczenia to 512 B SRAM (ogranicza użycie dużych buforów i bibliotek), 6 linii I/O (wymaga oszczędnego zarządzania pinami) oraz brak natywnego USB/UART (utrudnia debugowanie). Timer1 bywa nietypowy. Należy dobierać projekty, które mieszczą się w tych ramach, aby uniknąć frustracji.
Przede wszystkim upewnij się, że zasilanie jest stabilne (dodaj kondensator 100 nF), wybrałeś właściwy model ATtiny85 w IDE i wykonałeś „Burn Bootloader” po zmianie fuse’ów. Zacznij od prostego testu (np. migająca dioda LED), zanim dodasz skomplikowane biblioteki i funkcje.
