Powłoka ochronna typu conformal coating zabezpiecza PCB przed wilgocią, pyłem, kondensacją i słabymi zanieczyszczeniami chemicznymi, ale działa dobrze tylko wtedy, gdy jest dobrana do środowiska pracy. W warsztacie elektronika to nie ozdobnik, tylko prosty sposób na podniesienie niezawodności prototypów, urządzeń terenowych i napraw po zalaniu. Poniżej pokazuję, kiedy taka ochrona ma sens, jak wybrać materiał, jak go nałożyć i jak uniknąć błędów, które psują efekt szybciej niż sam brak zabezpieczenia.
Najkrócej mówiąc, liczy się dobra chemia, cienka warstwa i poprawna aplikacja
- Cienka, elastyczna warstwa chroni płytkę przed wilgocią, pyłem i kondensacją, ale nie robi z niej hermetycznej kapsuły.
- W praktyce najczęściej wybiera się akryl, silikon, poliuretan albo UV/dual-cure, bo każdy z tych materiałów daje inny kompromis między ochroną a serwisowalnością.
- Czyszczenie i maskowanie są równie ważne jak sam lakier, bo brudna płytka i zaklejone złącza to najkrótsza droga do problemów.
- Typowa sucha grubość powłoki to około 25-76 µm; grubsza warstwa nie daje proporcjonalnie lepszej ochrony, a zwiększa ryzyko pęcherzy i odspojenia.
- W gęstych montażach UV-only bywa ryzykowny, bo pod elementami tworzą się strefy cienia; wtedy lepszy jest system dual-cure albo inna chemia.
- Jeśli urządzenie ma pracować w zanurzeniu lub pod dużym obciążeniem mechanicznym, lepiej myśleć o zalewaniu albo o obudowie niż o samej powłoce.
Czym jest powłoka ochronna i kiedy naprawdę się przydaje
Powłoka konformalna to cienka warstwa polimeru, która podąża za kształtem ścieżek, lutów i elementów na PCB. Jej zadanie jest bardzo konkretne: ograniczyć wpływ wilgoci, kondensacji, kurzu, lekkiej korozji, wyładowań powierzchniowych i części zanieczyszczeń chemicznych. W warsztacie najbardziej przydaje mi się tam, gdzie urządzenie ma pracować w wilgotnym otoczeniu, w pojeździe, na zewnątrz albo po prostu ma mieć większy margines bezpieczeństwa niż goła płytka.
To rozwiązanie ma sens również wtedy, gdy chcesz ochronić prototyp przed warunkami, których jeszcze nie kontrolujesz. Dobrze dobrana warstwa bywa tańsza niż późniejsze szukanie przyczyny korozji po kilku miesiącach pracy, ale tylko pod jednym warunkiem: nie traktujesz jej jako zamiennika porządnego projektu i czystego montażu. Z tego powodu najpierw patrzę na środowisko pracy, a dopiero potem na sam materiał, bo to właśnie środowisko decyduje o tym, czy ochrona zadziała, czy tylko wygląda na gotową.
Jak dobrać materiał do warunków pracy
W praktyce wybór sprowadza się do kompromisu między odpornością, elastycznością, możliwością późniejszej naprawy i tempem procesu. Ja zaczynam od pytania, czy płytka ma wrócić jeszcze na stół serwisowy, czy ma po montażu po prostu działać w trudnych warunkach bez dotykania przez lata.
| Rodzaj | Największa zaleta | Największa wada | Typowy czas schnięcia lub utwardzania | Kiedy wybrać |
|---|---|---|---|---|
| Akryl | Łatwy do nałożenia i zwykle prosty do usunięcia | Średnia odporność chemiczna | Najczęściej kilka do kilkudziesięciu minut | Prototypy, serwis, szybkie poprawki, urządzenia z częstym reworkiem |
| Silikon | Bardzo dobra elastyczność i szeroki zakres temperatur | Miękka powierzchnia i trudniejsza ocena wizualna jakości | Zwykle 2-10 minut do wstępnego wyschnięcia, zależnie od produktu | Wysoka temperatura, wibracje, zmienne warunki termiczne |
| Poliuretan | Lepsza odporność na chemikalia i wilgoć | Trudniejszy rework niż przy akrylu | Najczęściej 15-60 minut, a wersje termoutwardzalne dłużej | Urządzenia pracujące w trudniejszym otoczeniu, ale nadal wymagające rozsądnego serwisu |
| Epoksyd | Sztywna, bardzo trwała bariera | Najtrudniejszy do naprawy i często najmniej wybaczający błędy | Od kilku godzin do kilkunastu godzin | Gdy priorytetem jest trwałość, a nie łatwy dostęp serwisowy |
| UV lub dual-cure | Bardzo szybki proces i wysoka wydajność | Wymaga kontroli cieni i dodatkowego osprzętu | Sekundy po naświetleniu, a strefy cienia utwardzają się dłużej | Małe i średnie serie, gdy liczy się czas cyklu i powtarzalność |
Jeśli mam powiedzieć to prosto, akryl wygrywa serwisowalnością, silikon temperaturą i elastycznością, poliuretan odpornością na chemię, a UV szybkością. W profesjonalnym wyborze patrzę też na zgodność materiału z odpowiednimi normami branżowymi, bo to zwykle lepszy filtr niż hasło „industrial” na etykiecie. Parylen jest osobną klasą ochrony, ale w typowym warsztacie najczęściej występuje jako usługa zewnętrzna, nie jako coś do wdrożenia od ręki.
Jak nakładać powłokę bez psucia płytki
W tym miejscu najczęściej wychodzą na jaw różnice między teorią a praktyką. Dobre rezultaty zaczynają się nie od pistoletu czy pędzla, tylko od przygotowania powierzchni, bo lakier nie naprawi tłustej, zakurzonej albo niedoczyszczonej płytki.
- Dokładnie oczyść PCB z topnika, kurzu i tłuszczu. Jeśli powierzchnia nie jest czysta, powłoka potrafi odsunąć się od laminatu i utworzyć oczka, czyli miejsca słabej przyczepności.
- Osusz płytkę i daj jej chwilę na wyrównanie temperatury. Wilgoć zamknięta pod warstwą ochronną to proszenie się o odspajanie i pęcherze.

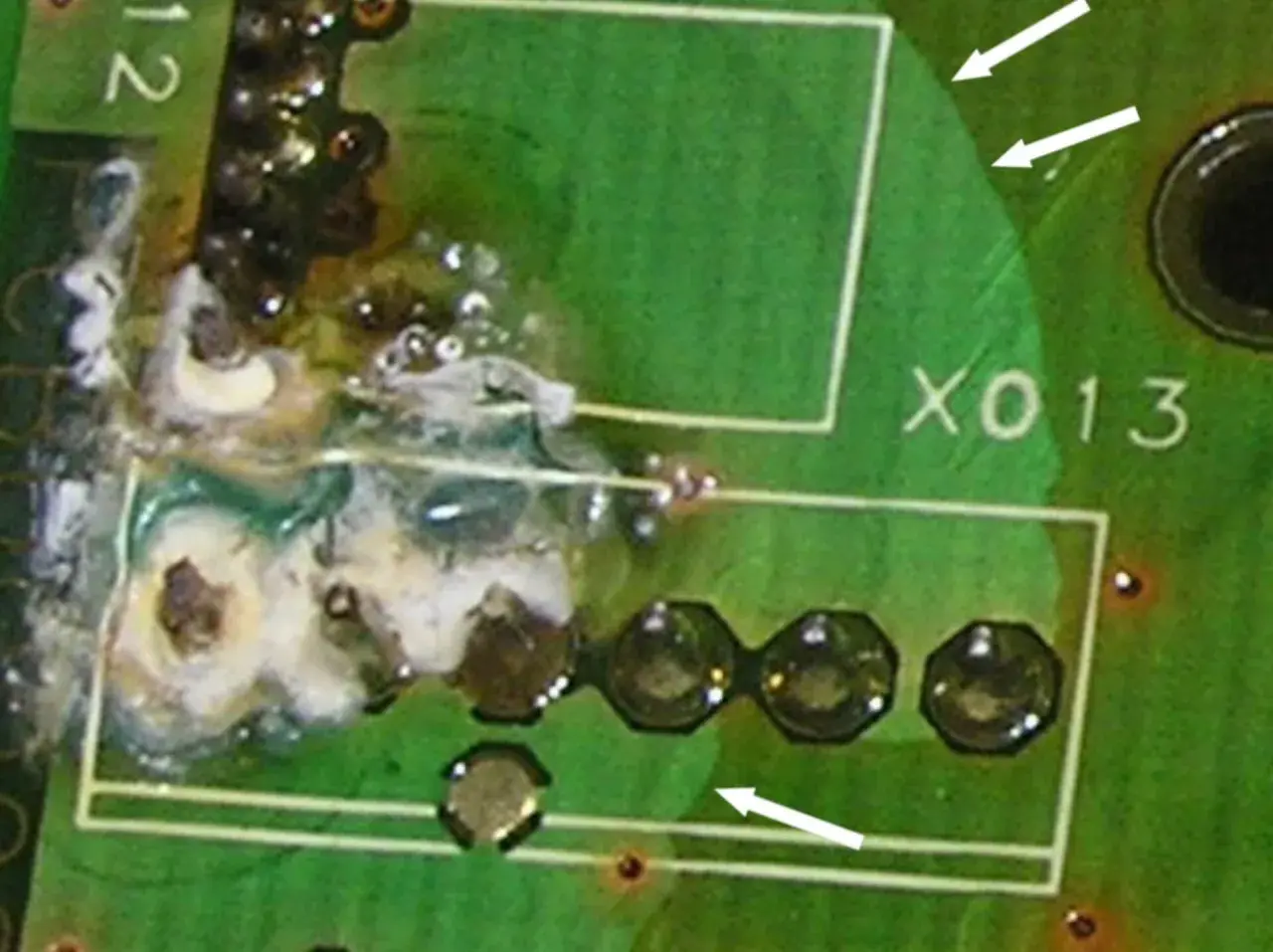

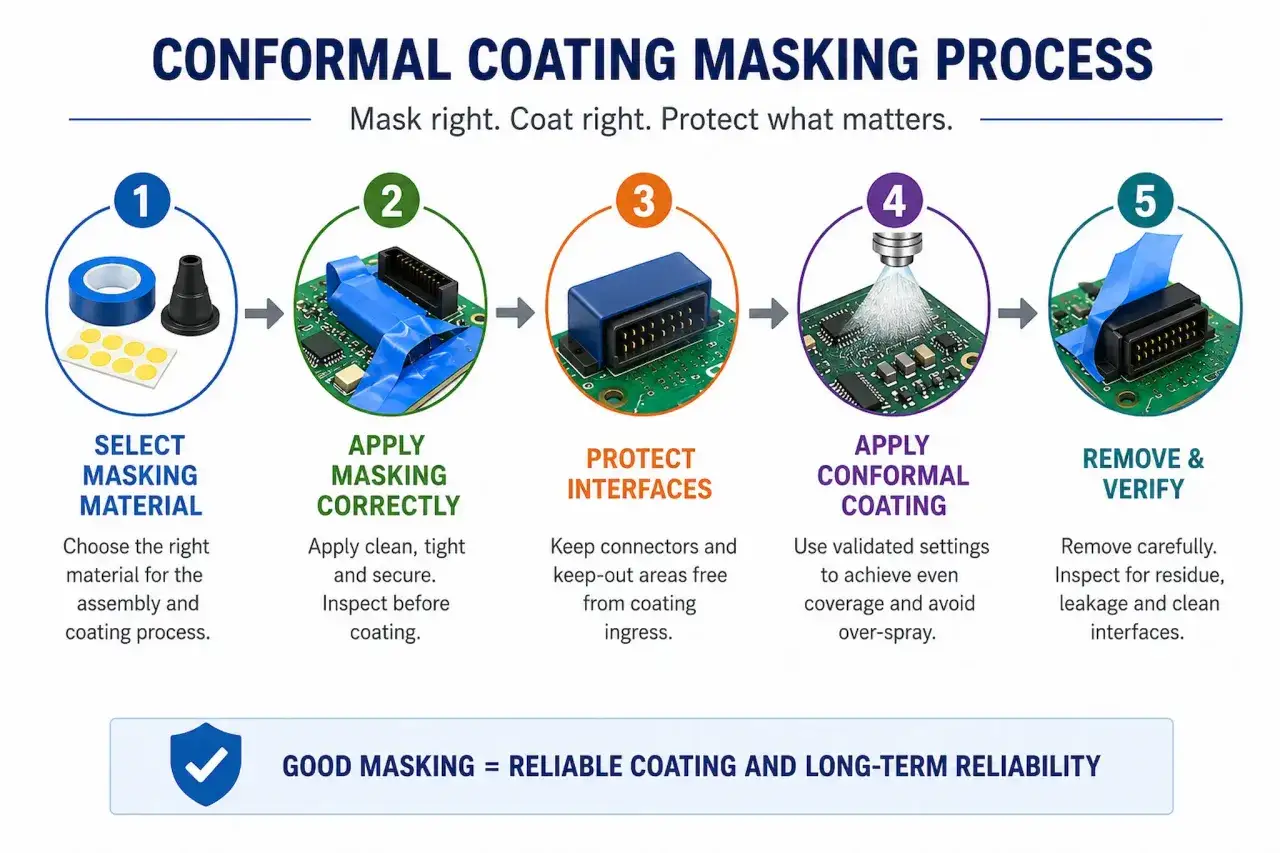

- Zabezpiecz strefy zakazane: złącza, przyciski, przełączniki, potencjometry, testpointy, styki, części ruchome i powierzchnie, które muszą pozostać przewodzące lub dostępne do pomiaru.
- Wybierz metodę aplikacji do skali pracy. Do pojedynczych płyt wystarcza pędzel lub aerozol, do serii lepszy bywa natrysk selektywny. Zanurzenie ma sens tylko wtedy, gdy geometria i proces są naprawdę pod kontrolą.
- Nakładaj cienkie warstwy. Dla większości zastosowań celem jest sucha grubość około 25-76 µm. Jedna gruba warstwa rzadko poprawia ochronę, a częściej zamyka rozpuszczalnik i kończy się pęcherzami.
- Daj czas na odparowanie i utwardzenie. Przy materiałach rozpuszczalnikowych zbyt szybkie grzanie może zamknąć opary w warstwie. To klasyczny przepis na blistering, czyli spęcherzenie powłoki.
- Sprawdź strefy cienia. Pod wysokimi elementami światło UV może nie dotrzeć wcale; strefy cienia to miejsca, które potrzebują drugiego mechanizmu utwardzania albo innej chemii.
- Oceń warstwę po utwardzeniu. Szukam równomiernego pokrycia, poprawnych krawędzi maskowania, braku grudek i pełnej ochrony ostrych elementów lutowanych.
Do jednej płytki i małej serii pędzel bywa wystarczający, ale przy powtarzalnej produkcji szybciej zwraca się spray albo aplikacja selektywna. Jeśli producent przewiduje rozcieńczanie, trzymam się jego rozpuszczalnika i proporcji, bo samowolka zwykle kończy się gorszym rozpływem albo słabszą warstwą. Po poprawnej aplikacji najważniejsze jest już tylko to, żeby nie zepsuć efektu kilkoma powtarzalnymi błędami.
Najczęstsze błędy w warsztacie elektronika
Najwięcej problemów nie robi sama chemia, tylko rzeczy banalne: pośpiech, zły proces i zbyt luźne podejście do przygotowania płytki. To właśnie w tej sekcji najłatwiej oszczędzić sobie reklamacji, bo większość błędów powtarza się zaskakująco regularnie.
- Brudna powierzchnia - resztki topnika, silikon z poprzednich prac, tłuszcz z palców i kurz powodują oczka oraz słabą przyczepność.
- Zbyt gruba warstwa - jedna mokra aplikacja wygląda efektownie, ale często kończy się spęcherzeniem, pękaniem albo odspajaniem.
- Zaklejone elementy serwisowe - złącza, przyciski, potencjometry, testpointy i miejsca kontaktu po utwardzeniu bywają po prostu bezużyteczne.
- Ignorowanie stref cienia - przy gęstym montażu UV nie utwardza wszystkiego równomiernie, a to daje fałszywe poczucie gotowości.
- Dobór materiału wyłącznie po cenie - tani materiał może być dobry, ale jeśli nie pasuje do temperatury, chemii albo sposobu napraw, oszczędność jest pozorna.
- Praca w zapylonej strefie - świeża warstwa łapie pył bardzo szybko, więc miejsce suszenia ma znaczenie większe, niż wielu osobom się wydaje.
Najczęściej powtarzam jedną rzecz: lepiej zrobić dwie cienkie i czyste warstwy niż jedną grubą i brudną. Jeśli warunki są ostrzejsze niż zakładałeś, nie próbuję ich „doleczyć” kolejną warstwą, tylko wracam do pytania, czy w ogóle wybrałem właściwą metodę ochrony. I właśnie to prowadzi do decyzji, kiedy sama powłoka przestaje wystarczać.
Kiedy lepiej wybrać inną metodę ochrony
Nie każda płytka powinna dostać cienką powłokę ochronną. Jeśli urządzenie ma pracować w zanurzeniu, przy dużych wstrząsach, przy myciu ciśnieniowym albo w środowisku bardzo agresywnej chemii, sama warstwa na PCB może być zbyt słabą odpowiedzią. Wtedy trzeba myśleć szerzej: o obudowie, uszczelnieniu, odciążeniu mechanicznym albo zalewaniu całego zespołu.
| Metoda | Co daje | Największy minus | Kiedy ma więcej sensu niż powłoka ochronna |
|---|---|---|---|
| Cienka powłoka na PCB | Chroni przed wilgocią, kurzem i lekką korozją, a nadal zostawia pewną serwisowalność | Nie jest hermetyczna i nie zabezpiecza wszystkiego mechanicznie | Wilgotne środowisko, kondensacja, prototypy, małe serie, częściowo naprawialne urządzenia |
| Zalewanie | Najwyższa odporność na środowisko i uszkodzenia mechaniczne | Prawie brak reworku i gorsze odprowadzanie ciepła | Zanurzenie, silne wibracje, bardzo trudne warunki pracy |
| Uszczelniona obudowa | Chroni nie tylko płytkę, ale też złącza i mechanikę całego urządzenia | Wymaga porządnego projektu mechanicznego i kontroli montażu | Sprzęt terenowy, gdzie ważna jest ochrona całego urządzenia, a nie tylko PCB |
W praktyce najważniejsze jest to, że ochrona elektroniki zaczyna się od projektu całego urządzenia, a nie od samego lakieru. Jeśli warunki są naprawdę ciężkie, powłoka jest tylko jednym z elementów układanki, a nie ostatnim słowem w temacie zabezpieczenia. Gdy już wiesz, czy ten poziom ochrony wystarczy, zostaje jeszcze jedna rzecz: sprawdzenie jakości i zachowanie możliwości naprawy.
Jak sprawdzić jakość i utrzymać możliwość naprawy
Po utwardzeniu nie zakładam, że wszystko jest w porządku tylko dlatego, że powierzchnia wygląda równo. W warsztacie lepiej mieć prostą checklistę niż opierać się na wrażeniu, bo wiele wad widać dopiero pod skośnym światłem albo po pierwszej próbie serwisowej.
- Oglądaj pod ostrym, skośnym światłem, żeby wychwycić pęcherze, przerwy w pokryciu i niedomknięte krawędzie maskowania.
- Sprawdzaj miejsca krytyczne: luty przy wyprowadzeniach, ostre narożniki, okolice złączy i obszary pod wyższymi elementami.
- Mierz grubość na próbce procesowej, a nie zgaduj „na oko”. W małej serii jedna płytka kontrolna oszczędza więcej czasu niż późniejsze domysły.
- Zapisz czas utwardzania i numer partii materiału. Przy późniejszym reworku ta informacja bywa ważniejsza niż sama nazwa produktu.
- Planuj naprawę od początku. Akryl zwykle usuwa się łatwiej, poliuretan i silikon wymagają więcej pracy, a epoksyd często jest najtrudniejszy do bezpiecznego zdjęcia.
Jeśli przewidujesz częste poprawki, warto wybrać materiał z myślą o przyszłym demontażu, a nie tylko o maksymalnej odporności. W mojej ocenie właśnie tu wielu początkujących popełnia błąd: wybiera najtwardszą możliwą ochronę, a potem dziwi się, że serwis staje się walką z własną decyzją. Kiedy proces jest już ustawiony, pozostaje wdrożyć kilka prostych zasad, które stabilizują wynik od pierwszej partii.
Co wdrożyć od razu, żeby pierwsza partia wyszła dobrze
Jeśli miałbym ograniczyć temat do rzeczy, które naprawdę robią różnicę w małym warsztacie, to zacząłbym od kilku prostych reguł. Nie są spektakularne, ale właśnie dlatego działają: dają powtarzalność, skracają poprawki i zmniejszają ryzyko, że gotowa płytka będzie wyglądała dobrze tylko do pierwszego uruchomienia.
- Ustal jedną procedurę czyszczenia i nie skracaj jej przy „ważnych na już” płytkach.
- Zrób listę stref zakazanych: złącza, przyciski, potencjometry, testpointy, styki i elementy regulacyjne.
- Trzymaj osobne narzędzia do powłoki i do innych silikonowych lub klejących materiałów, żeby nie przenosić zanieczyszczeń.
- Testuj na próbce procesowej z tej samej partii PCB i tego samego materiału, zanim uruchomisz pełny zestaw.
- Celuj w cienką, równą warstwę, a nie w „im więcej, tym lepiej”.
- Dobieraj chemię do serwisowalności, bo urządzenie prawie zawsze wcześniej czy później wróci na stół.
- Przy gęstym montażu wybieraj system z drugą metodą utwardzania, jeśli spodziewasz się stref cienia.
Najlepszy efekt daje proces prosty, powtarzalny i dobrze udokumentowany, a nie jednorazowy zryw z dobrym sprayem. Jeśli podejdziesz do tego jak do normalnego etapu produkcji albo naprawy, powłoka ochronna realnie wydłuży życie PCB i nie zamieni późniejszego serwisu w walkę z twardą skorupą.
