Najpierw ustaw tor pomiarowy, potem czytaj wynik
- Sonda 10:1 zwykle mniej obciąża badany układ i daje stabilniejszy obraz niż 1:1.
- Kompensacja sondy i krótka masa są ważniejsze, niż wielu początkujących sądzi.
- Napięcie szczyt-szczyt, RMS, częstotliwość i wypełnienie to tylko część tego, co da się sprawdzić.
- Automatyczne pomiary przyspieszają pracę, ale przy szumie i nietypowych przebiegach potrafią mylić.
- Trigger i skala czasowa decydują o tym, czy obraz jest czytelny, czy tylko pozornie stabilny.

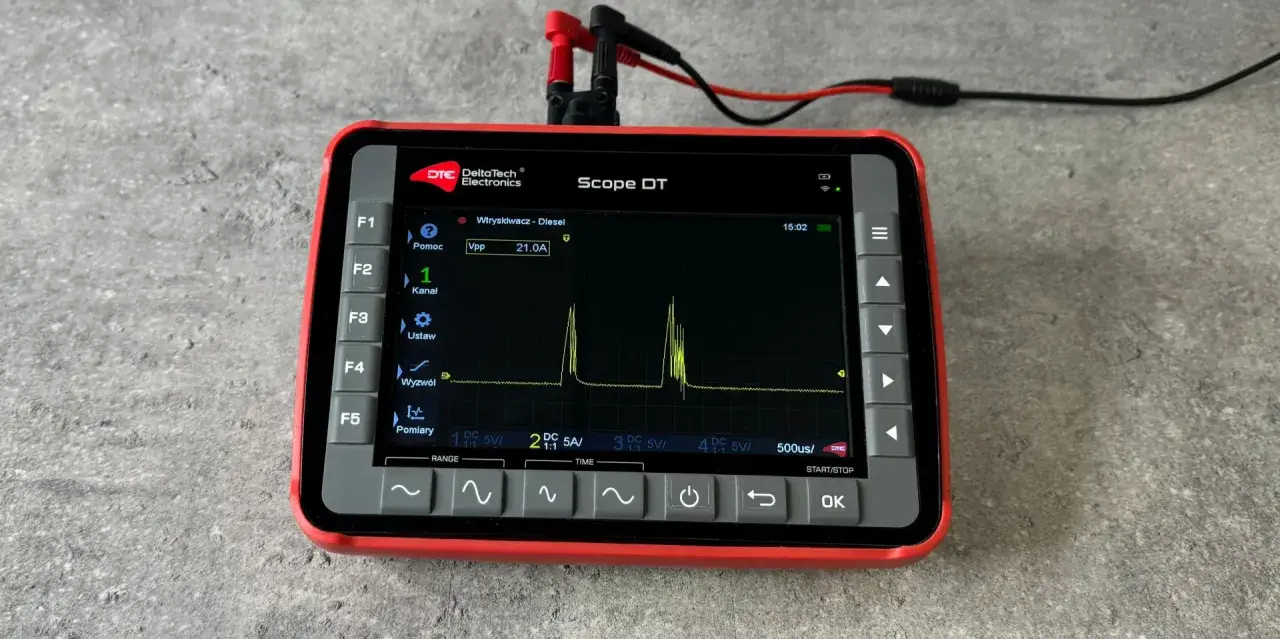

Co oscyloskop pokazuje lepiej niż multimetr
Multimetr odpowie na pytanie „ile wynosi napięcie”, ale już nie pokaże, czy sygnał jest czysty, czy ma szpilki, tętnienia, opóźnienia albo zniekształcone zbocza. Oscyloskop pozwala zobaczyć przebieg w czasie, więc od razu widać, czy problem dotyczy amplitudy, częstotliwości, stabilności wyzwalania, czy na przykład krótkiego zaniku impulsu. To właśnie dlatego w praktyce warsztatowej tak często liczy się nie sama liczba na ekranie, tylko kontekst jej powstania.
Ja zwykle myślę o oscyloskopie jako o trzech rzeczach naraz: narzędziu do pomiaru napięcia, analizatorze czasu i szybkim wykrywaczu anomalii. W dobrym ustawieniu widać nie tylko wartość chwilową, ale też parametry pochodne, które są dla elektronika znacznie cenniejsze niż pojedynczy odczyt z multimetru.
| Co widzę na ekranie | Dlaczego to ma znaczenie w warsztacie |
|---|---|
| Amplitudę i napięcie szczyt-szczyt | Pomaga ocenić, czy układ daje właściwy poziom sygnału, czy „gubi” część przebiegu. |
| Częstotliwość i okres | Ułatwia sprawdzenie generatorów, PWM, zegarów mikrokontrolera i oscylatorów. |
| Czas narastania, opadania i szerokość impulsu | Wychwytuje problemy z szybkością przełączania, zakłóceniami i zbyt wolnym torem sygnałowym. |
Kiedy rozumiem, co naprawdę mierzę, dużo łatwiej dobrać sondę, skalę i wyzwalanie, czyli przejść od teorii do sensownego podłączenia.

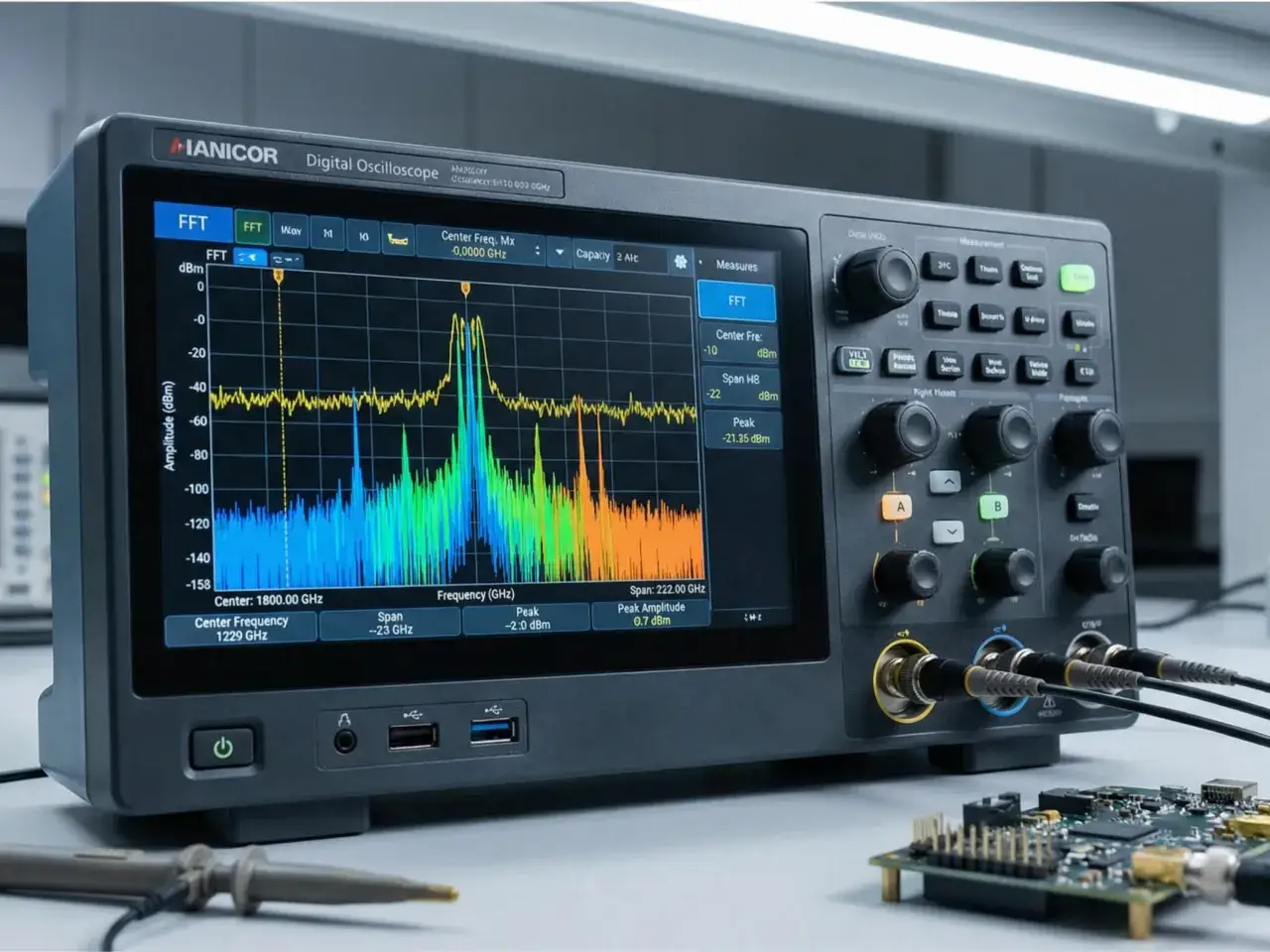

Jak przygotować układ i sondę do wiarygodnego odczytu
Najczęstszy błąd nie polega na złym odczycie, tylko na złym początku. Jeśli sonda jest źle skompensowana, ma za długi przewód masy albo wejście oscyloskopu jest ustawione nieadekwatnie do mierzonego sygnału, wynik może wyglądać „prawie dobrze”, a jednak będzie mylący. Wtedy problem nie leży w układzie, tylko w torze pomiarowym.
- Wybierz właściwą sondę. Do większości pomiarów w elektronice warsztatowej najlepiej startować od sondy 10:1. Tłumi sygnał, ale zwykle mniej obciąża układ i lepiej radzi sobie z szybszymi przebiegami niż 1:1.
- Sprawdź kompensację sondy. Na wyjściu kalibracyjnym oscyloskopu powinien pojawić się przebieg prostokątny. Jeśli jego zbocza są „zaokrąglone” albo z wyraźnym przeregulowaniem, trzeba skorygować trymer w sondzie.
- Skróć masę do minimum. Długi przewód masowy działa jak antena i przy szybkich sygnałach potrafi dodać zakłócenia, których w rzeczywistości w układzie nie ma.
- Ustaw właściwe sprzężenie wejścia. DC pozwala widzieć składową stałą i zmiany wokół zera. AC odcina składową stałą, co bywa wygodne przy tętnieniach, ale może zmylić, jeśli interesuje Cię pełny poziom napięcia.
- Dobierz skalę pionową i poziom wyzwalania. Zbyt duża czułość daje zaszumiony obraz, a zbyt mała ucina szczegóły. Trigger powinien „łapać” sygnał w powtarzalnym punkcie, najczęściej na zboczu narastającym lub opadającym.
- Nie ignoruj bezpieczeństwa. Przy obwodach sieciowych, przetwornicach i układach o dużej różnicy potencjałów potrzebne są odpowiednie sondy, separacja albo pomiar różnicowy. Zwykła masa oscyloskopu nie jest uniwersalnym zaciskiem do wszystkiego.
Jeśli ten etap jest zrobiony dobrze, dalsze odczyty stają się dużo prostsze. Wtedy można przejść do tego, co na ekranie rzeczywiście widać i jak to przełożyć na liczby.
Jak odczytać napięcie, częstotliwość i czasy bez zgadywania
W praktyce najczęściej mierzę kilka podstawowych parametrów: napięcie, częstotliwość, okres, wypełnienie i czasy zboczy. To zestaw, który szybko zdradza, czy układ działa zgodnie z założeniem. Najważniejsze jest jednak to, by nie mylić pojęć: napięcie szczytowe nie jest tym samym co RMS, a częstotliwość nie mówi jeszcze nic o jakości przebiegu.
| Parametr | Jak go czytam | Na co uważać |
|---|---|---|
| Napięcie szczyt-szczyt | Różnica między najwyższym i najniższym punktem przebiegu. | To nie to samo co amplituda ani wartość skuteczna. |
| RMS | Wartość skuteczna, przydatna przy sygnałach zmiennych i zasilaniu. | Na przebiegach z dużymi zakłóceniami może być mniej intuicyjna niż Vpp. |
| Częstotliwość i okres | Można odczytać automatycznie albo policzyć z czasu jednego cyklu. | Przy szumie lub nieregularnych impulsach wynik bywa niestabilny. |
| Współczynnik wypełnienia | Czas stanu wysokiego podzielony przez okres, zwykle w procentach. | Przy drgających zboczach i szpilkach łatwo zaniżyć lub zawyżyć wynik. |
| Czas narastania | Najczęściej liczony między poziomami 10% i 90% amplitudy. | Zbyt małe pasmo oscyloskopu sztucznie pogarsza odczyt. |
Jeśli chcę szybko sprawdzić PWM z mikrokontrolera, patrzę na częstotliwość i wypełnienie, a potem dopiero na krawędzie. Przy zasilaczu impulsowym ważniejsze bywają tętnienia, overshoot i ringing niż sama średnia wartość. Z kolei przy sygnale audio interesuje mnie nie tylko poziom, ale też symetria przebiegu i ewentualne obcinanie szczytów.
Praktyczna zależność, którą warto zapamiętać: czas narastania można w przybliżeniu oszacować jako 0,35 podzielone przez pasmo. Dla oscyloskopu 100 MHz daje to około 3,5 ns. To nie zastępuje danych katalogowych, ale pomaga szybko zrozumieć, czy ograniczenia wyniku wynikają z badanego układu, czy z samego przyrządu.
Kiedy podstawowe parametry są już jasne, pojawia się następne pytanie: czy lepiej ufać automatyce oscyloskopu, czy mierzyć ręcznie?
Kiedy lepiej zaufać kursorom niż automatyce
Automatyczne pomiary są wygodne i często naprawdę pomagają, ale nie są bezmyślnie „prawdziwsze” od odczytu ręcznego. Gdy przebieg jest czysty i powtarzalny, auto measurement przyspiesza pracę. Gdy jednak pojawiają się szpilki, szum, podwójne zbocza albo nietypowy kształt impulsu, oscyloskop może wybrać niewłaściwy fragment sygnału i podać pozornie poprawny wynik.
| Sytuacja | Lepsza metoda | Dlaczego |
|---|---|---|
| Stabilny sygnał prostokątny | Automatyka | Szybko daje częstotliwość, wypełnienie i amplitudę bez ręcznego ustawiania kursorów. |
| Impuls z szumem lub drganiami zbocza | Kursory | Pozwalają wskazać konkretny fragment przebiegu, a nie „średnią” interpretację instrumentu. |
| Nietypowy przebieg po filtrze lub przetwornicy | Kursory plus powiększenie | Widać lokalne zniekształcenia, które automatyka może uznać za nieważne albo błędnie sklasyfikować. |
| Sprawdzenie kilku punktów w serii | Automatyka z weryfikacją ręczną | Tu liczy się tempo, ale wynik warto porównać z kursorami w jednym lub dwóch newralgicznych miejscach. |
Ja traktuję automatyczne funkcje jak skrót, nie jak wyrok. Najpierw sprawdzam, czy trigger jest stabilny, potem czy przebieg jest sensownie wyświetlony, a dopiero na końcu ufam odczytowi liczbowemu. To podejście oszczędza czas i zmniejsza ryzyko, że przyrząd „uwierzy” w coś, czego na ekranie tak naprawdę nie ma.
Jeżeli wynik zaczyna się zmieniać przy każdym odświeżeniu, zwykle problem nie leży w samym wzorze na częstotliwość, tylko w tym, że sygnał jest niestabilny albo źle uchwycony. I właśnie tu pojawiają się klasyczne błędy.
Najczęstsze błędy przy pracy z sondą i triggerem
Najwięcej nieporozumień w pracy z oscyloskopem nie wynika z braku wiedzy, tylko z pośpiechu. Często ktoś ustawia skalę „na oko”, podłącza sondę bez sprawdzenia kompensacji i dziwi się, że przebieg wygląda inaczej niż oczekiwano. W praktyce powtarzają się te same błędy.
- Za długa masa sondy. Na niskich częstotliwościach jeszcze uchodzi, ale przy szybszych zboczach potrafi dodać dzwonienie i szpilki.
- Złe tłumienie sondy. Jeśli oscyloskop myśli, że używasz 1:1, a w rzeczywistości masz 10:1, wynik napięcia będzie błędny.
- Za małe pasmo przy szybkich sygnałach. Przebieg wygląda wtedy „ładniej”, niż powinien, bo instrument sam go wygładza.
- Niewłaściwy trigger. Ustawienie poziomu wyzwalania w złym miejscu daje pływający obraz i utrudnia porównanie kolejnych impulsów.
- Aliasing. Jeśli próbkowanie jest za rzadkie, sygnał może wyglądać zupełnie inaczej niż w rzeczywistości, szczególnie przy wyższych częstotliwościach i okresowych zakłóceniach.
- Mylenie RMS z Vpp. To jeden z najprostszych sposobów na błędny wniosek o mocy, tętnieniach albo poziomie sygnału.
Warto też pamiętać o ograniczeniach wejścia oscyloskopu. Standardowe 1 MΩ nie znaczy, że można podłączać wszystko bez myślenia, a wejście 50 Ω ma sens przede wszystkim w określonych zastosowaniach, zwykle przy dopasowanych, szybkich sygnałach. Jeśli zakres i tryb wejścia są źle dobrane, wynik będzie poprawny tylko pozornie.
Gdy te pułapki mam z głowy, dobieram technikę do konkretnego układu, bo inaczej mierzy się PWM, inaczej audio, a inaczej przetwornicę.
Jak dobrać metodę pomiaru do rodzaju układu
Nie ma jednej uniwersalnej konfiguracji. W warsztacie najważniejsze jest dopasowanie metody do zjawiska, które chcesz zobaczyć. Czasem szukasz tętnień na zasilaniu, czasem opóźnienia sygnału, a czasem tylko tego, czy mikrokontroler w ogóle generuje poprawny zegar. W każdym z tych przypadków priorytet jest inny.
| Rodzaj układu | Na czym się skupić | Najbardziej użyteczna uwaga praktyczna |
|---|---|---|
| Zasilacz impulsowy | Tętnienia, overshoot, ringing, czas startu. | Krótka masa i odpowiednie sprzężenie wejścia dają więcej niż „dokładniejsze patrzenie” na ekran. |
| Układ PWM lub mikrokontroler | Częstotliwość, wypełnienie, poziomy logiczne, czas narastania. | Sprawdzaj nie tylko średnią wartość, ale też jakość zboczy i stabilność triggera. |
| Tor audio lub analogowy | Amplituda, symetria przebiegu, clipping, szum. | AC coupling bywa wygodne, ale nie zastępuje pełnego oglądu składowej stałej. |
| Szybka linia cyfrowa | Opóźnienia, przeregulowanie, odbicia, zgodność poziomów. | Tu pasmo, sonda i długość połączeń robią ogromną różnicę, a zwykły przewód masy szybko psuje rezultat. |
To właśnie w takich przypadkach doświadczenie robi różnicę. Nie chodzi o to, by mierzyć wszystko naraz, tylko o to, by od razu wiedzieć, co jest objawem, a co tylko skutkiem ubocznym niewłaściwego podłączenia.
Mój warsztatowy zestaw kontroli przed każdym pomiarem
Zanim uznam odczyt za wiarygodny, sprawdzam kilka rzeczy zawsze w tej samej kolejności. To zajmuje kilkanaście sekund, a często oszczędza pół godziny późniejszego błądzenia po fałszywych tropach.
- Czy sonda ma poprawnie ustawione tłumienie i jest skompensowana.
- Czy przewód masowy jest możliwie krótki.
- Czy skala pionowa nie ucina szczytów i nie spłaszcza detali.
- Czy trigger stoi stabilnie na właściwym zboczu.
- Czy wybrałem właściwe sprzężenie wejścia: DC albo AC.
- Czy tryb akwizycji nie maskuje tego, co chcę zobaczyć.
- Czy pasmo i sposób podłączenia mają sens dla badanego sygnału.
Jeśli trzymasz się tej kolejności, oscyloskop przestaje być „ekranem z wykresem”, a staje się naprawdę użytecznym narzędziem diagnostycznym. W praktyce właśnie o to chodzi: nie tylko zobaczyć przebieg, ale wyciągnąć z niego decyzję, która przyspiesza naprawę, test albo uruchomienie układu.
