Układ darlingtona łączy dwa tranzystory bipolarne tak, aby z bardzo małego prądu sterującego uzyskać znacznie większy prąd wyjściowy. W praktyce przydaje się tam, gdzie mikrokontroler, układ logiczny albo prosty czujnik mają włączyć przekaźnik, cewkę, lampę lub inny element pobierający więcej prądu niż pojedyncze wyjście może bezpiecznie oddać. Cena za to jest realna: większy spadek napięcia, większe straty mocy i wolniejsze wyłączanie niż w nowocześniejszych rozwiązaniach mocy.
Najważniejsze fakty o parze Darlingtona
- Łączy dwa tranzystory BJT tak, aby prąd z pierwszego wzmacniał drugi.
- Wzmocnienie prądowe jest bardzo wysokie, a w gotowych driverach bywa liczone nawet w tysiącach A/A przy określonych warunkach.
- Wejście wymaga zwykle około 1,2-1,4 V, bo sumują się dwa złącza baza-emiter.
- W stanie włączenia spadek napięcia jest wyraźnie większy niż w pojedynczym tranzystorze, więc rosną straty mocy.
- Najlepiej sprawdza się przy sterowaniu przekaźnikami, cewkami, silnikami i innymi obciążeniami, których nie chcesz zasilać bezpośrednio z GPIO.
- Jeśli liczy się sprawność i niski spadek napięcia, często lepszy będzie logic-level MOSFET.
Jak zbudowana jest para Darlingtona
W klasycznym wariancie emiter pierwszego tranzystora łączy się z bazą drugiego, a kolektory są wspólne. Dla użytkownika z zewnątrz taki zestaw zachowuje się jak jeden element z bazą, kolektorem i emiterem, choć wewnątrz pracują dwa złącza sterujące. Właśnie dlatego mówi się o bardzo dużym wzmocnieniu prądowym: pierwszy tranzystor nie zasila obciążenia bezpośrednio, tylko dostarcza prąd bazowy do drugiego.
Jeżeli spojrzeć na to praktycznie, pierwszy tranzystor pełni rolę „przedwzmacniacza” prądu, a drugi przejmuje ciężką pracę. W efekcie wejście widzi wysoki opór, a wyjście może sterować większym prądem niż pojedynczy BJT o podobnej wielkości. To rozwiązanie jest eleganckie, ale nie darmowe, bo każde dodatkowe złącze coś kosztuje w napięciu i w dynamice pracy.
W scalonych driverach ten pomysł jest dopracowany jeszcze bardziej: zamiast dwóch osobnych tranzystorów dostajesz gotowy blok z rezystorami bazowymi, czasem z diodami gaszącymi i wspólnym wyprowadzeniem masy lub kolektorów. To prowadzi już prosto do pytania, jak ten układ zachowuje się podczas przełączania.
Jak działa para Darlingtona w obwodzie
Najprościej widzę to tak: mały prąd z wejścia uruchamia pierwszy tranzystor, ten wzmacnia sygnał i podaje prąd na bazę drugiego, a drugi dopiero steruje obciążeniem. W przybliżeniu całe wzmocnienie można traktować jako iloczyn wzmocnień obu tranzystorów, więc nawet przeciętne elementy potrafią dać bardzo duży efekt końcowy.
W krzemowym wykonaniu trzeba się liczyć z tym, że przewodzenie zaczyna się przy większym napięciu niż w pojedynczym tranzystorze. Dwa złącza baza-emiter oznaczają zwykle około 1,2-1,4 V potrzebne do pełnego otwarcia, a to już ma znaczenie przy logice 3,3 V i niskonapięciowych układach zasilania. Z drugiej strony gotowe drivery Darlingtona są właśnie po to, by takie sygnały logiczne obsłużyć bez dodatkowych stopni pośrednich.
W popularnych układach tego typu spotyka się też bardzo wysokie wzmocnienie, sięgające w pewnych warunkach nawet 10 000 A/A, oraz opóźnienia propagacji rzędu mikrosekund. To wystarcza do przekaźników, cewek i silników krokowych, ale w szybkich torach mocy nie jest już tak atrakcyjne jak prostszy klucz MOSFET. Następna rzecz, którą warto ocenić, to konkretne zastosowania.
Gdzie to rozwiązanie ma największy sens
Najczęściej spotykam je tam, gdzie sygnał sterujący jest słaby, a obciążenie wymaga większego prądu. Typowe przykłady są dość przyziemne, ale właśnie dlatego ważne: przekaźniki, solenoidy, małe silniki, lampy i wyjściowe bufory logiczne.
| Zastosowanie | Dlaczego Darlington pasuje | Na co uważać |
|---|---|---|
| Przekaźniki i cewki | Mały prąd z mikrokontrolera wystarcza do włączenia większego obciążenia | Potrzebna jest ochrona przed przepięciem z cewki, jeśli nie ma jej wewnątrz układu |
| Silniki krokowe i DC o małej mocy | Proste sterowanie kanałami sink bez dodatkowego drivera pośredniego | Spadek napięcia na tranzystorze zabiera część zapasu zasilania |
| Lampy i LED-y mocy | Łatwo uzyskać duży prąd wyjściowy z sygnału logicznego | Sprawność bywa niższa niż w MOSFET-ach, więc rośnie temperatura |
| Bufory logiczne | Wysoka odporność wejściowa i izolacja między logiką a obciążeniem | Nie nadaje się, gdy wymagany jest niski poziom wyjściowy blisko zera |
W gotowych układach, takich jak wielokanałowe drivery Darlingtona, producent często dodaje wewnętrzne rezystory wejściowe rzędu 2,7 kΩ i diody tłumiące dla obciążeń indukcyjnych. To upraszcza projekt PCB i pozwala sterować kanałami bez dokładania kolejnych elementów dyskretnych. Z perspektywy praktyka to właśnie ta prostota jest największą zaletą tego rozwiązania.
Jednocześnie nie każdy projekt jest dobrym kandydatem. Tam, gdzie budżet napięciowy jest mały albo liczy się sprawność, zaczynają się kompromisy, o których łatwo zapomnieć przy pierwszym, zbyt entuzjastycznym wyborze.
Ograniczenia, które najczęściej zaskakują
Największy problem to spadek napięcia w stanie włączenia. W popularnych scalonych driverach Darlingtona przy prądach rzędu 100-350 mA można spotkać VCE(sat) mniej więcej w zakresie 0,9-1,6 V, a to oznacza odczuwalną stratę mocy. Jeśli obciążenie pobiera 300 mA i spadek wynosi 1,2 V, tranzystor rozprasza około 0,36 W. Przy kilku aktywnych kanałach robi się z tego ciepło, które trzeba odprowadzić.

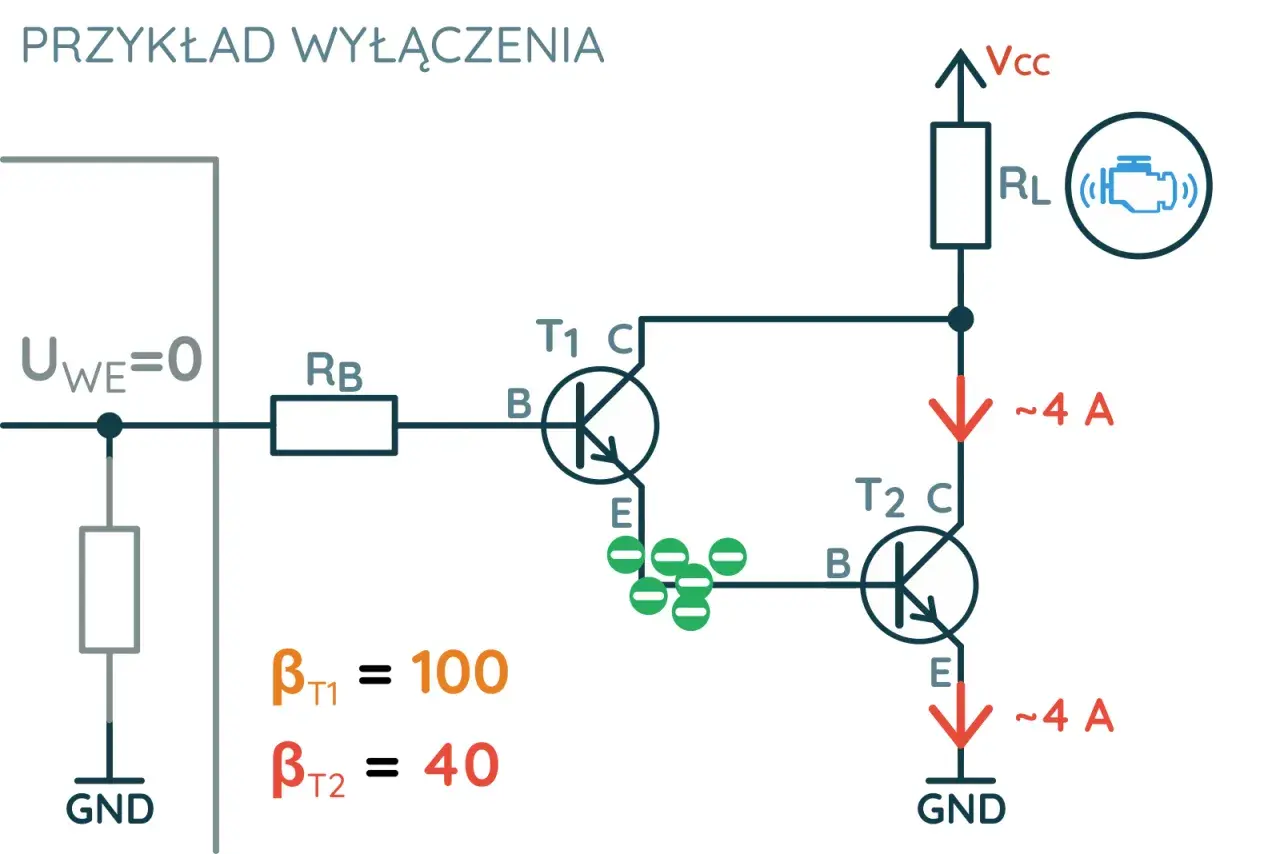

Drugi kłopot to wyłączanie. Para Darlingtona magazynuje ładunek w dwóch złączach, więc schodzi z przewodzenia mniej „ostro” niż pojedynczy klucz z dobrą bramką. W prostych aplikacjach to nie przeszkadza, ale w PWM, szybszym sterowaniu silnikiem albo tam, gdzie zależy ci na ostrych zboczach, zaczyna być zauważalne.
W gotowych układach tej klasy opóźnienia propagacji potrafią mieścić się w zakresie od 0,25 do 1 µs, więc do przekaźników i prostych driverów to zwykle wystarcza. Nie zmienia to jednak faktu, że w projektach, gdzie liczy się dynamika i minimalne straty, para Darlingtona nie jest pierwszym wyborem.
- Nie zakładaj, że mały prąd wejściowy oznacza małe straty całego układu.
- Nie ignoruj spadku napięcia, jeśli zasilasz obciążenie z 5 V lub 3,3 V.
- Nie pomijaj ochrony przed przepięciem przy cewkach i przekaźnikach.
- Nie wybieraj tego rozwiązania do szybkiego przełączania, jeśli MOSFET robi tę samą robotę lepiej.
Jeśli miałbym wskazać jeden błąd początkujących, to byłoby nim traktowanie Darlingtona jak „lepszego tranzystora” zamiast jako kompromisu między prostotą sterowania a sprawnością. A to prowadzi już do porównania z alternatywami.
Darlington, pojedynczy BJT czy MOSFET
Ja zwykle patrzę na ten wybór przez trzy kryteria: ile prądu ma sterować wejście, ile napięcia mogę stracić na wyjściu i jak szybko ma działać cały stopień. Dopiero potem interesuje mnie, jak łatwo to zmontować.
| Cecha | Para Darlingtona | Pojedynczy BJT | Logic-level MOSFET |
|---|---|---|---|
| Prąd sterujący | Bardzo mały | Średni | Minimalny, ale potrzebuje odpowiedniej bramki |
| Spadek napięcia w stanie ON | Wysoki | Niższy | Zwykle bardzo niski |
| Sprawność | Średnia lub słaba przy dużych prądach | Lepsza niż w Darlingtonie | Najczęściej najlepsza |
| Szybkość przełączania | Średnia | Lepsza | Bardzo dobra przy poprawnym sterowaniu |
| Typowe zastosowanie | Proste drivery przekaźników i cewek | Ogólne stopnie analogowe i przełączające | Klucze mocy, oszczędne sterowanie obciążeniami |
W praktyce logic-level MOSFET bardzo często wygrywa tam, gdzie można go bezpiecznie użyć, bo oferuje mniejsze straty i niższe grzanie. Darlington broni się wtedy, gdy zależy ci na prostocie, dużym wzmocnieniu prądowym wejścia i gotowym, klasycznym sposobie sterowania niskostronnego. Jeśli jednak zasilanie jest ciasne albo obciążenie ma pracować długo, wybór trzeba przeliczyć, a nie tylko „czuć intuicyjnie”.
To właśnie moment, w którym przechodzę od teorii do krótkiej listy kontrolnej, bo ona zwykle oszczędza więcej czasu niż sama znajomość schematu.
Co sprawdzam przed użyciem w projekcie
Najpierw patrzę na prąd obciążenia. Jeśli kanał ma 500 mA, jak w popularnych driverach tej klasy, to nie oznacza jeszcze, że 500 mA jest wygodne termicznie w każdych warunkach. Trzeba policzyć stratę mocy dla konkretnego prądu i temperatury otoczenia, a potem sprawdzić, czy obudowa i płytka tę stratę realnie odprowadzą.
Potem sprawdzam zapas napięcia. Przy obciążeniu 12 V spadek 1 V jest zwykle do zaakceptowania, ale przy 5 V albo 3,3 V potrafi już mocno zaboleć. Jeśli pracuję przy niskim napięciu, wolę od razu zadać sobie pytanie, czy ten dodatkowy spadek nie zabierze zbyt dużo marginesu, zanim jeszcze podłączę pierwszy element.
Przeczytaj również: Transparent OLED - czy to technologia dla Twojego projektu?
Moja szybka lista kontroli
- czy obciążenie jest indukcyjne i wymaga diody gaszącej,
- czy napięcie zasilania zostawia zapas na spadek na tranzystorze,
- czy częstotliwość przełączania jest na tyle mała, że opóźnienie nie przeszkadza,
- czy straty mocy nie podniosą temperatury ponad bezpieczny poziom,
- czy nie taniej i prościej wyjdzie użycie MOSFET-a zamiast pary Darlingtona.
Jeśli odpowiedzi na te pytania są uczciwe, decyzja zwykle staje się oczywista. I właśnie to jest najlepszy sposób, by używać tego rozwiązania rozsądnie, a nie z przyzwyczajenia.
Na co zwracam uwagę, kiedy wybór ma być naprawdę trafiony
Najlepsze projekty nie opierają się na samym wzmocnieniu prądowym. Patrzę też na to, czy układ ma być prostym kluczem, czy elementem bardziej wymagającej ścieżki sygnałowej, oraz czy po drodze nie pojawi się problem z nagrzewaniem, spadkiem napięcia albo zakłóceniami od cewki. To rozwiązanie ma sens wtedy, gdy jego zalety są ważniejsze niż straty, które wprowadza.
Jeżeli projekt jest edukacyjny, niskoseryjny albo ma sterować klasycznymi elementami wykonawczymi, para Darlingtona nadal jest bardzo dobrym narzędziem do nauki i do praktyki. Jeśli natomiast projekt od początku ma być energooszczędny, kompaktowy i szybki, częściej wygrywa inne podejście. Właśnie dlatego lubię traktować ten temat nie jak ciekawostkę z historii elektroniki, ale jak realną decyzję projektową.
W skrócie: to świetne rozwiązanie do prostego wzmacniania prądu sterującego i wygodnego sterowania obciążeniami, ale nie uniwersalny zamiennik każdego tranzystora. Gdy dobieram element do nowego układu, najpierw liczę straty i zapas napięcia, a dopiero potem patrzę na wygodę montażu.
