Rezystor przy LED pełni rolę prostego ogranicznika prądu, ale w praktyce nie zawsze jest elementem, który należy dodać. W tym artykule pokazuję, kiedy jego wpięcie ma sens, jak policzyć wartość, jak zrobić to poprawnie i dlaczego przy gotowej żarówce LED zwykle trzeba szukać innego rozwiązania niż „doprawienie” obwodu jednym elementem. To podstawy elektroniki, ale właśnie tu najłatwiej o błąd, który kończy się przepaleniem diody albo przegrzaniem rezystora.
Najważniejsze zasady przed podłączeniem rezystora
- Rezystor dodaje się do pojedynczej diody LED lub prostego szeregu diod zasilanych z DC, aby ograniczyć prąd.
- Gotowa żarówka LED 230 V zwykle ma już wbudowany driver, więc zewnętrzny rezystor nie jest standardowym rozwiązaniem.
- Wartość rezystora liczysz z różnicy między napięciem zasilania a spadkiem napięcia na LED i dzielisz przez docelowy prąd.
- Rezystor musi być wpięty szeregowo, nigdy równolegle, jeśli ma ograniczać prąd diody.
- Poza opornością liczy się też moc rezystora, bo zbyt mały element będzie się grzał i zmieni parametry pracy.
- Jeśli układ pracuje na 230 V, nie traktuj rezystora jak uniwersalnej naprawy lampy.
Kiedy rezystor ma sens przy diodzie LED
Ja dzielę ten temat na trzy zupełnie różne sytuacje: pojedyncza dioda LED, prosty szereg kilku diod i gotowa żarówka LED z własnym układem zasilania. W praktyce najczęściej problem zaczyna się wtedy, gdy ktoś chce rozwiązać wszystko jednym rezystorem, a to działa dobrze tylko w pierwszym z tych przypadków. W pytaniu o to, jak podłączyć rezystor do żarówki LED, najpierw trzeba więc ustalić, czy chodzi o gołą diodę, moduł niskonapięciowy czy kompletną lampę 230 V.
| Sytuacja | Czy rezystor ma sens | Co robi układ | Moja uwaga |
|---|---|---|---|
| Pojedyncza dioda LED na zasilaniu DC | Tak | Ogranicza prąd i chroni diodę | To klasyczny przypadek z podręcznika elektroniki. |
| Kilka identycznych LED połączonych szeregowo | Tak, zwykle jeden rezystor dla całego szeregu | Prąd jest taki sam w całym łańcuchu | Trzeba zsumować spadki napięcia wszystkich diod. |
| Taśma LED 12 V lub 24 V | Zwykle nie dodaje się kolejnego rezystora do całej taśmy | Ograniczenie jest już zaprojektowane w segmentach | Dodatkowy rezystor obniży jasność i może rozjechać parametry. |
| Gotowa żarówka LED 230 V | Najczęściej nie | Prąd kontroluje wbudowany driver | Tu rezystor nie jest zamiennikiem układu zasilającego. |
Jeśli w obwodzie pracuje już zasilacz stałoprądowy albo driver LED, to on pełni rolę ogranicznika. Dodatkowy rezystor zwykle tylko pogarsza sprawę, bo zabiera napięcie, zamienia energię w ciepło i obniża sprawność. Kiedy rozróżnisz te trzy przypadki, sam dobór elementu staje się prosty, a ja przechodzę do obliczeń.
Jak policzyć jego wartość

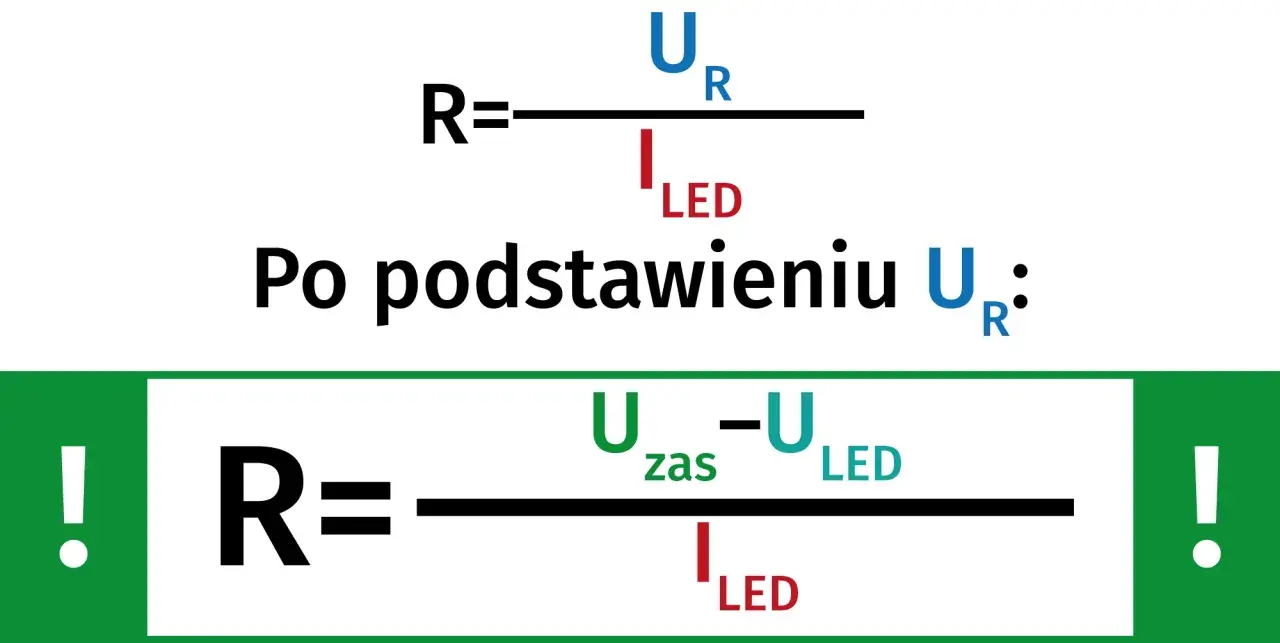

Tu nie trzeba zgadywać. W prostym układzie LED liczę rezystor ze wzoru R = (U zasilania - U LED) / I LED. U zasilania to napięcie źródła, U LED to spadek napięcia na diodzie, a I LED to prąd, jaki chcesz przez nią puścić. Ja zawsze biorę te dane z noty katalogowej, bo „typowe 2 V” albo „około 20 mA” działa tylko orientacyjnie.Najważniejsza rzecz jest taka, że dioda nie jest odbiornikiem rezystancyjnym. Nie dobiera się jej więc wyłącznie „na napięcie”, tylko na prąd. Jeśli prąd będzie za duży, LED po prostu się przegrzeje i skróci żywotność, a czasem uszkodzi się od razu.
- Sprawdź napięcie zasilania.
- Sprawdź spadek napięcia na LED lub całym szeregu diod.
- Ustal docelowy prąd pracy, najlepiej z dokumentacji producenta.
- Policz rezystancję według wzoru.
- Zaokrąglij wynik do najbliższej wyższej wartości z szeregu standardowego, jeśli chcesz podejść zachowawczo.
| Przykład | Obliczenie | Wynik rezystora | Moc strat | Co wybieram w praktyce |
|---|---|---|---|---|
| 5 V, czerwona LED 2 V, 20 mA | (5 - 2) / 0,02 | 150 Ω | 0,06 W | 150 Ω, 0,25 W |
| 12 V, trzy białe LED po 3 V, 20 mA | (12 - 9) / 0,02 | 150 Ω | 0,06 W | 150 Ω, 0,25 W |
| 12 V, czerwona LED 2 V, 20 mA | (12 - 2) / 0,02 | 500 Ω | 0,20 W | 510 Ω, 0,5 W |
To są wartości przykładowe, nie uniwersalna recepta. W dokumentacji LED ważniejsze od samej „mocy świecenia” są konkretne parametry prądowe i cieplne. Jeśli ich nie masz, lepiej przyjąć ostrożniejszy wariant niż liczyć na szczęście. Teraz przejdę do montażu, bo w praktyce właśnie tam pojawia się najwięcej pomyłek.
Jak wpiąć go w obwód bez pomyłki
Rezystor włącza się w szereg z diodą. Może być przed LED albo za nią, bo w szeregu ten sam prąd płynie przez każdy element. Polaryzacja rezystora nie ma znaczenia, ale polaryzacja LED już tak, więc anoda i katoda muszą być ustawione poprawnie.

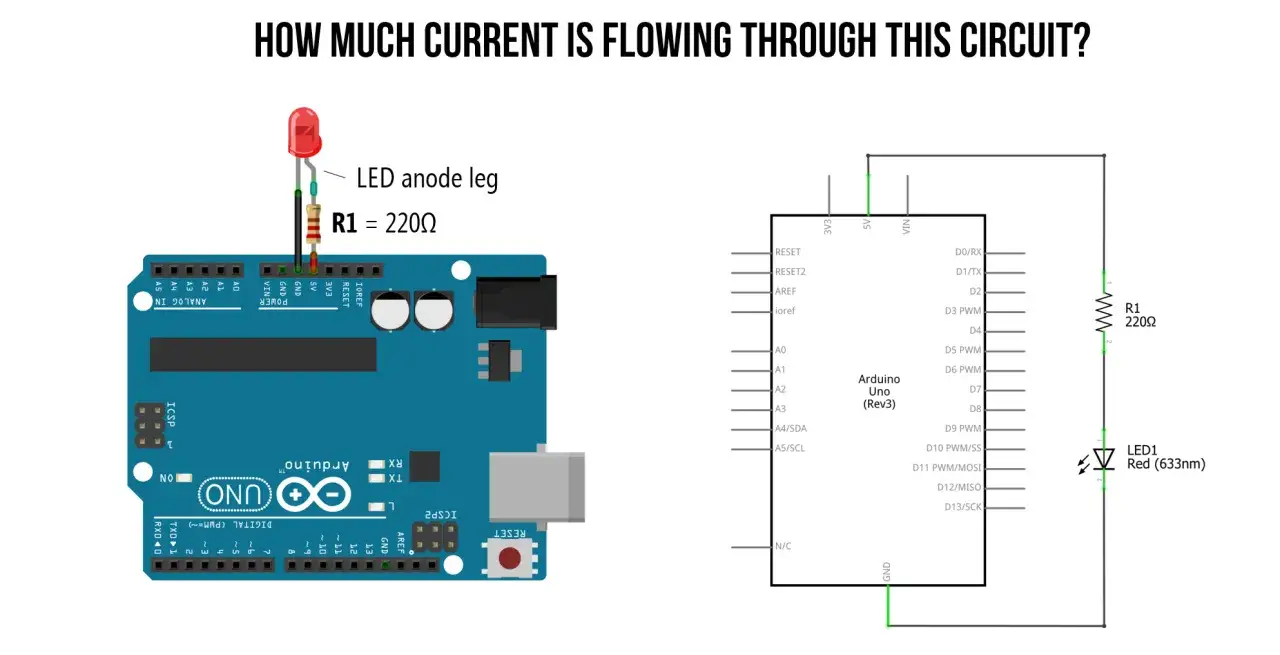

- Poprawny układ: plus zasilania, rezystor, anoda LED, katoda LED, minus zasilania.
- Tak samo poprawny układ: plus zasilania, anoda LED, katoda LED, rezystor, minus zasilania.
- Błąd: rezystor równolegle do LED, bo wtedy nie ogranicza prądu diody w taki sposób, jak trzeba.
- Błąd: jeden rezystor dla kilku równoległych gałęzi LED, jeśli gałęzie nie są identyczne i nie mają własnego ograniczenia prądu.
Ja przy prostych prototypach zawsze mierzę prąd multimetrem po pierwszym uruchomieniu. Sam fakt, że dioda świeci, nie znaczy jeszcze, że pracuje bezpiecznie. Przy kilku diodach połączonych szeregowo jeden rezystor może wystarczyć, ale przy gałęziach równoległych każda gałąź powinna mieć własne ograniczenie prądu. To drobiazg, który bardzo często decyduje o tym, czy układ działa stabilnie, czy losowo gaśnie.
Dlaczego w gotowej żarówce LED zwykle go nie dodaję
Tu trzeba powiedzieć to wprost, gotowa żarówka LED nie jest „gołą” diodą. Jak opisuje dokumentacja Philips, LED-y są zasilane przez driver, czyli układ zasilający, który może działać jako źródło stałoprądowe albo stałonapięciowe. To właśnie ten element kontroluje prąd, a nie zewnętrzny rezystor.
W typowej żarówce 230 V dodanie rezystora w szereg zwykle nie rozwiązuje problemu, tylko przenosi go w inne miejsce. Spadek napięcia na rezystorze zamienia energię w ciepło, obniża sprawność i może pogorszyć stabilność pracy lampy. W praktyce kończy się to osłabieniem światła, migotaniem albo przegrzewaniem wnętrza oprawy.
- Jeśli chcesz zmniejszyć jasność, użyj kompatybilnego ściemnialnego źródła i właściwego ściemniacza.
- Jeśli lampka jest uszkodzona, zwykle naprawia się driver, a nie dokłada rezystor „na próbę”.
- Jeśli chodzi o lampy 12 V w samochodzie, trzymaj się instrukcji konkretnego modelu, bo tam obowiązują inne warunki pracy i inne ograniczenia.
Ja traktuję rezystor jako narzędzie do prostych obwodów LED, nie jako uniwersalny zamiennik dla całego układu zasilającego. Gdy już to rozdzielisz, zostaje ostatnia rzecz, która najczęściej decyduje o powodzeniu projektu, czyli moc i temperatura elementu.
Co sprawdzam przed pierwszym uruchomieniem
Najwięcej błędów widzę nie w samym wzorze, tylko w pośpiechu przy montażu. Przed pierwszym włączeniem sprawdzam trzy rzeczy: czy rezystor jest naprawdę w szeregu, czy jego moc ma zapas i czy układ nie pracuje na granicy temperatury. DigiKey podaje praktyczną zasadę, żeby dobierać rezystor z zapasem mocy rzędu 2 do 10 razy względem obliczonej straty, bo w małej obudowie element szybko się nagrzewa.
- Nie zakładam jednego „uniwersalnego” prądu LED, bo różne diody pracują przy różnych wartościach.
- Nie oszczędzam na mocy rezystora, jeśli element ma pracować w zamkniętej obudowie albo przy wyższej temperaturze otoczenia.
- Nie sprawdzam tylko tego, czy świeci, ale także tego, ile prądu pobiera układ po kilku minutach pracy.
- Nie próbuję ratować żarówki LED z 230 V jednym rezystorem, bo to zwykle zły kierunek.
- Nie łączę równoległych gałęzi bez osobnego ograniczenia prądu, jeśli zależy mi na równomiernym świeceniu.
Jeśli mam wątpliwość, wybieram rezystor o jeden stopień większy niż wynik z obliczeń i sprawdzam jasność w praktyce. W prostych projektach to często daje lepszy efekt niż „idealna” wartość na papierze, a przy LED-ach margines bezpieczeństwa liczy się bardziej niż kosmetyczna różnica w jasności. Jeśli chcesz podejść do tematu solidnie, trzymaj się jednej zasady: rezystor dla samej diody, driver dla żarówki LED i zawsze kontrola prądu przed zamknięciem obudowy.
