Gdy urządzenie potrafi mierzyć temperaturę, sterować silnikiem albo przetwarzać obraz, zwykle jego najważniejsza praca odbywa się wewnątrz niewielkiej czarnej obudowy. Układ scalony łączy wiele elementów elektronicznych w jedną funkcjonalną całość, dzięki czemu współczesne urządzenia są małe, szybkie i energooszczędne. Wyjaśniam, z czego zbudowany jest taki mikroukład, jak działa, jakie ma rodzaje oraz na co zwrócić uwagę przy jego wyborze i diagnozowaniu.
Jedna niewielka struktura może zastąpić cały rozbudowany obwód
- Definicja: to miniaturowy obwód zawierający tranzystory, diody, rezystory, kondensatory i połączenia wykonane na podłożu półprzewodnikowym.
- Działanie: elementy wewnętrzne przetwarzają sygnały analogowe, cyfrowe albo oba ich rodzaje jednocześnie.
- Rodzaje: najczęściej wyróżnia się układy analogowe, cyfrowe, mieszane, pamięci, mikrokontrolery i procesory.
- Praktyka: o poprawnej pracy decydują między innymi napięcie zasilania, obciążalność wyjść, temperatura i właściwe prowadzenie masy.
- Bezpieczeństwo: struktury półprzewodnikowe są wrażliwe na wyładowania elektrostatyczne oraz przegrzanie.
Czym jest układ scalony i z czego powstaje
Układ scalony to miniaturowy obwód elektroniczny wykonany najczęściej na płytce krzemowej, nazywanej strukturą półprzewodnikową. W jej wnętrzu znajdują się miliony, a w najbardziej złożonych konstrukcjach nawet miliardy tranzystorów, a także diody, rezystory, kondensatory i bardzo cienkie połączenia przewodzące.
Najważniejsza różnica między takim rozwiązaniem a klasycznym montażem polega na stopniu integracji. Zamiast łączyć osobne elementy na płytce drukowanej, producent wykonuje ich funkcjonalne odpowiedniki bezpośrednio w krzemie. Efekt to mniejszy rozmiar, krótsze połączenia i mniejsze zużycie energii.

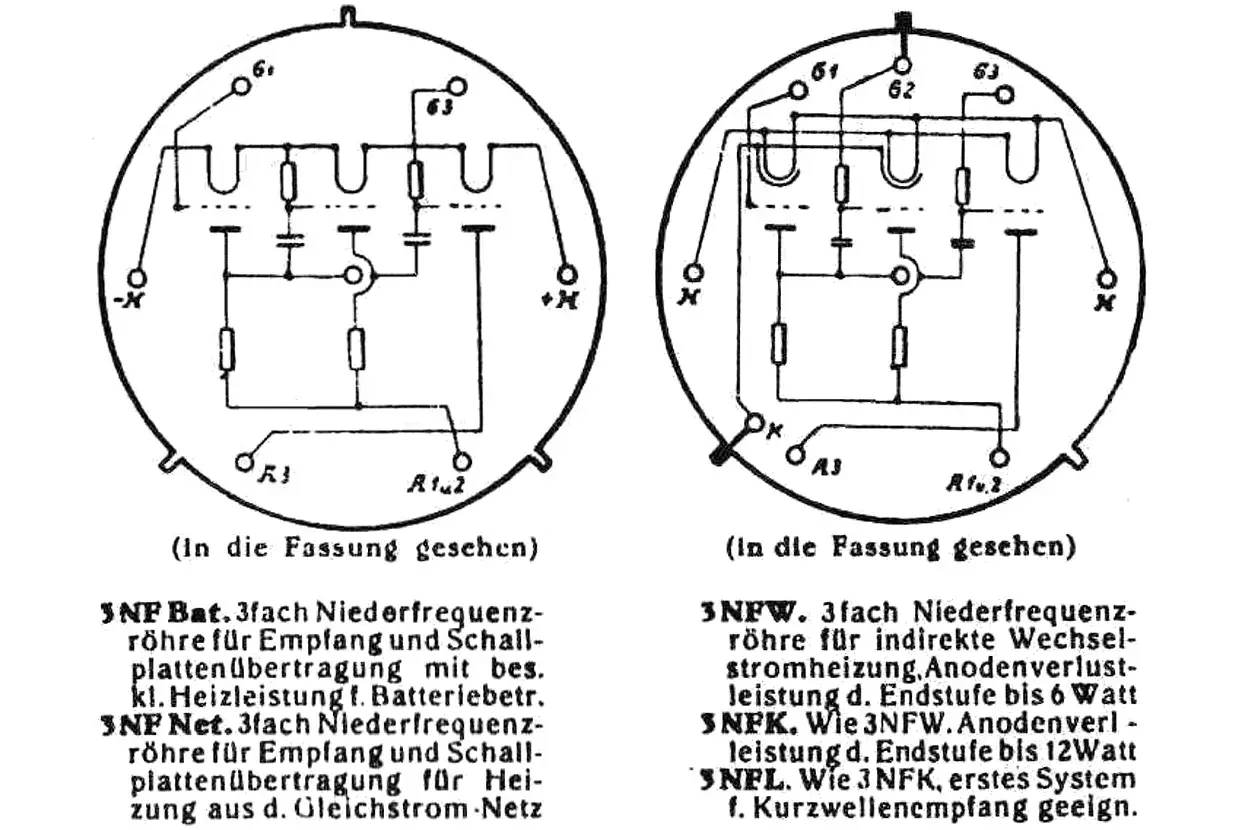

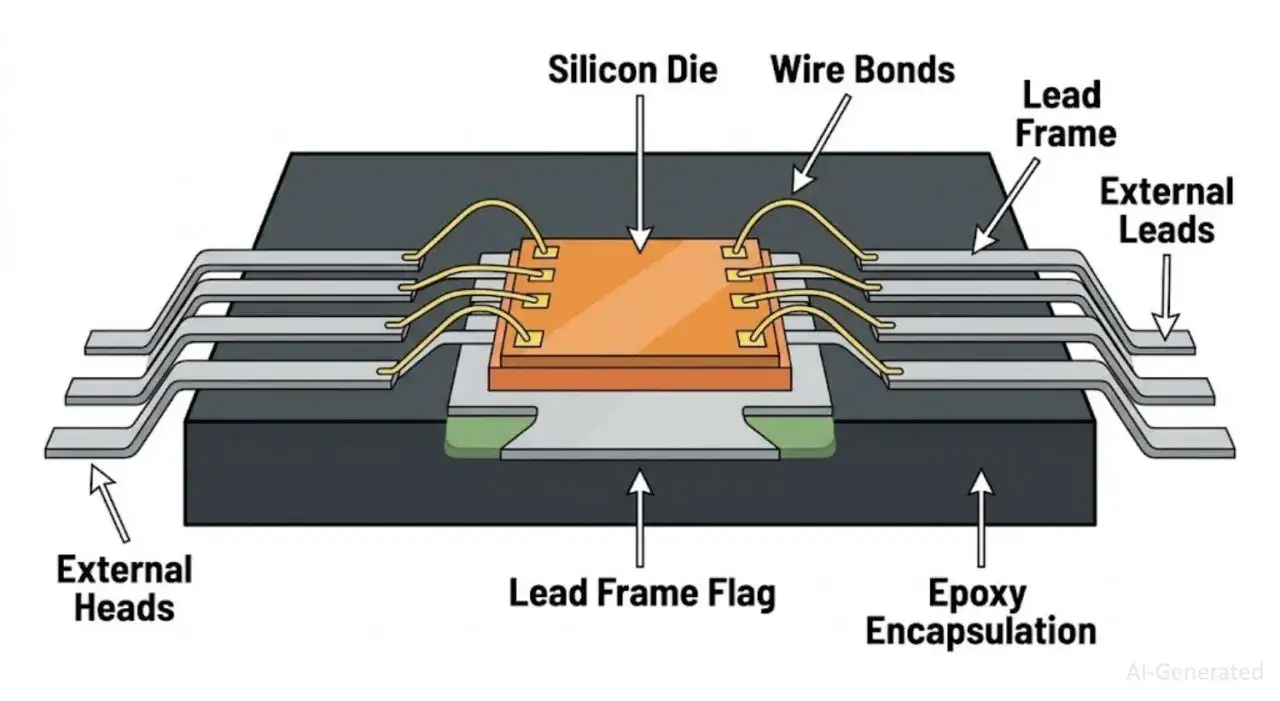

Struktura, wyprowadzenia i obudowa
Sama struktura jest bardzo delikatna, dlatego zamyka się ją w obudowie z tworzywa sztucznego, ceramiki albo materiału kompozytowego. Metalowe wyprowadzenia łączą wnętrze z płytką drukowaną i doprowadzają zasilanie, sygnały wejściowe oraz sygnały wyjściowe.
Popularne obudowy to między innymi DIP z wyprowadzeniami przewlekanymi, SOIC i TSSOP do montażu powierzchniowego, a także QFN, QFP oraz BGA. Obudowa nie jest wyłącznie opakowaniem, ponieważ wpływa na odprowadzanie ciepła, sposób montażu i możliwość wykonania prototypu.
Co oznacza stopień scalenia
Proste konstrukcje zawierają kilka lub kilkanaście elementów i mogą pełnić funkcję pojedynczej bramki logicznej albo stabilizatora. Bardziej złożone układy mieszczą całe bloki obliczeniowe, pamięć, interfejsy komunikacyjne i kontrolery urządzeń peryferyjnych.
W praktyce liczba tranzystorów nie mówi wszystkiego. Dla projektanta równie ważne są pobór prądu, szybkość działania, odporność na zakłócenia i łatwość chłodzenia. Prostszy element często sprawdzi się lepiej niż bardziej zaawansowany, jeśli układ ma działać tanio i niezawodnie.
Jak działa mikroukład w urządzeniu elektronicznym
Podstawą działania większości współczesnych konstrukcji jest tranzystor. Można go traktować jak sterowany zawór dla prądu: niewielka zmiana sygnału sterującego pozwala przełączać większy sygnał albo wzmacniać jego przebieg.
W obwodach cyfrowych tranzystory są łączone w bramki logiczne, takie jak AND, OR i NOT. Z bramek powstają liczniki, rejestry, sumatory i jednostki obliczeniowe. Dzięki temu urządzenie rozpoznaje stany logiczne, wykonuje instrukcje i reaguje na dane z czujników.
W części analogowej sygnał nie jest ograniczony do dwóch stanów. Wzmacniacze operacyjne, filtry, regulatory napięcia i przetworniki pracują na ciągłych wartościach napięcia lub prądu. To właśnie dlatego ten sam typ elementu może wzmacniać dźwięk, stabilizować zasilanie albo odczytywać sygnał z czujnika.
Przykład działania w prostym urządzeniu
Załóżmy, że mikrokontroler mierzy temperaturę. Czujnik przekazuje napięcie, przetwornik analogowo-cyfrowy zamienia je na liczbę, a procesor porównuje wynik z ustalonym progiem. Jeżeli temperatura jest zbyt wysoka, wyjście steruje wentylatorem albo przekaźnikiem.
W jednej obudowie może więc współpracować rdzeń obliczeniowy, pamięć, zegar, przetworniki i interfejs komunikacyjny. Nie oznacza to jednak, że każdy pin można podłączyć dowolnie. Wewnętrzne bloki mają konkretne ograniczenia dotyczące napięcia, prądu i kolejności uruchamiania.
Najważniejsze rodzaje i ich zastosowania
Podział zależy od przyjętego kryterium. Można klasyfikować elementy według rodzaju przetwarzanych sygnałów, zastosowania, stopnia integracji albo możliwości programowania. Poniższe zestawienie najlepiej pokazuje różnice praktyczne.
| Rodzaj | Główne zadanie | Przykładowe zastosowanie |
|---|---|---|
| Analogowy | Wzmacnia, filtruje lub stabilizuje sygnały o ciągłych wartościach | Wzmacniacz audio, regulator napięcia, filtr aktywny |
| Cyfrowy | Przetwarza stany logiczne i wykonuje operacje według określonych reguł | Bramki logiczne, licznik, kontroler magistrali |
| Mieszany | Łączy obróbkę analogową i cyfrową | Przetwornik ADC, układ sterowania silnikiem, kodek audio |
| Pamięci | Przechowuje dane lub instrukcje | RAM, pamięć Flash, EEPROM |
| Mikrokontroler | Wykonuje program i steruje urządzeniem | Robot, termostat, płytka rozwojowa |
| Procesor lub SoC | Realizuje złożone obliczenia i może integrować wiele podsystemów | Komputer, telefon, kamera, system samochodowy |
Mikrokontroler nie jest tym samym co procesor. Zwykle ma na jednej strukturze nie tylko jednostkę obliczeniową, lecz także pamięć, timery, porty wejścia-wyjścia i interfejsy, takie jak UART, SPI czy I2C. Procesor ogólnego przeznaczenia często potrzebuje zewnętrznej pamięci i dodatkowych kontrolerów.
Osobną grupę tworzą układy specjalizowane, projektowane pod konkretne zadanie. Sterownik silnika, kontroler ładowania akumulatora i układ zarządzania energią mogą wyglądać podobnie z zewnątrz, ale mają zupełnie inne wymagania elektryczne. Właśnie dlatego sama liczba wyprowadzeń nie wystarcza do rozpoznania funkcji.
Jak dobrać element do projektu
Najczęstszy błąd początkujących polega na wybieraniu części wyłącznie po nazwie albo liczbie pinów. Ja zaczynam od karty katalogowej i sprawdzam przede wszystkim zakres napięcia, maksymalny prąd, temperaturę pracy oraz funkcję każdego wyprowadzenia.
Parametry, które naprawdę mają znaczenie
- Napięcie zasilania musi mieścić się w zakresie podanym przez producenta. Układ przeznaczony dla 5 V nie zawsze może bezpośrednio współpracować z logiką 3,3 V.
- Poziomy logiczne określają, jakie napięcie zostanie rozpoznane jako stan niski lub wysoki.
- Prąd wyjściowy mówi, jakie obciążenie można podłączyć bez ryzyka uszkodzenia lub niestabilnej pracy.
- Częstotliwość pracy wpływa na szybkość, ale wyższa wartość często oznacza większy pobór energii i więcej ciepła.
- Temperatura pracy ma szczególne znaczenie w urządzeniach przemysłowych, samochodowych i instalowanych na zewnątrz.
- Typ obudowy i rozstaw wyprowadzeń decydują o tym, czy element da się łatwo zamontować na płytce prototypowej.
Do zasilania mikrokontrolera zwykle potrzebny jest kondensator odsprzęgający umieszczony możliwie blisko pinów zasilających. Jego zadaniem jest ograniczanie krótkich zakłóceń i spadków napięcia. Brak takiego kondensatora może powodować losowe restarty, nawet gdy pomiar napięcia multimetrem wygląda poprawnie.
Karta katalogowa zamiast zgadywania
W dokumentacji technicznej warto sprawdzić schemat blokowy, tabelę parametrów granicznych, opis wyprowadzeń i przykładowy układ aplikacyjny. Parametry graniczne nie są zalecanymi warunkami pracy. Pokazują raczej granicę, po której przekroczeniu można trwale uszkodzić strukturę.
Jeżeli zamieniasz jeden element innym, porównaj nie tylko funkcję. Potrzebne są także zgodne wyprowadzenia, napięcia, czasy propagacji, obciążalność i obudowa. Zamiennik o identycznym oznaczeniu funkcjonalnym może wymagać innego sposobu sterowania, dlatego przed montażem trzeba sprawdzić pełną kartę katalogową.
Co najczęściej prowadzi do awarii
W wielu przypadkach uszkodzenie nie wynika z wady fabrycznej, lecz z błędu w projekcie albo montażu. Odwrotne podłączenie zasilania, zwarcie wyjścia do masy i podanie zbyt wysokiego napięcia należą do najbardziej typowych przyczyn.
Niebezpieczne są również wyładowania elektrostatyczne. Człowiek może nie poczuć krótkiego impulsu, a mimo to uszkodzić delikatną strukturę tranzystorową. Przy pracy z elementami wrażliwymi stosuję opaskę antystatyczną, matę ESD albo przynajmniej rozładowuję ładunek przed dotknięciem wyprowadzeń.
Przeczytaj również: Napięcie przewodzenia diody - Czy na pewno wiesz, co oznacza?
Objawy problemów
- element szybko się nagrzewa bez obciążenia,
- zasilacz ogranicza prąd albo cyklicznie się wyłącza,
- wyjścia pozostają w jednym stanie logicznym,
- mikrokontroler resetuje się podczas pracy silnika lub przekaźnika,
- układ działa tylko po schłodzeniu albo po zmniejszeniu częstotliwości.
Diagnozę zaczynam od pomiaru napięcia zasilania i kontroli zwarć przy wyłączonym urządzeniu. Później sprawdzam sygnały oscyloskopem, ponieważ multimetr nie pokaże krótkich impulsów, zakłóceń ani problemów z czasem narastania. Wymiana elementu bez znalezienia przyczyny często kończy się uszkodzeniem kolejnej sztuki.
Trzeba też pamiętać o cieple. Moc wydzielana w obudowie zależy od prądu, napięcia i częstotliwości pracy, a niewielka obudowa ma ograniczoną zdolność oddawania energii. Czasem skuteczniejsze od dużego radiatora jest zmniejszenie strat, poprawa ścieżek masy albo wybór elementu o niższym oporze wewnętrznym.
Od prostego sterownika do serca robota
W elektronice użytkowej mikroukłady sterują ekranem, dźwiękiem, ładowaniem i komunikacją. W robotyce odpowiadają za odczyt enkoderów, sterowanie mostkiem H, analizę danych z czujników oraz wymianę informacji między modułami.
Warto patrzeć na nie nie jak na magiczne czarne kostki, lecz jak na gotowe, wyspecjalizowane fragmenty obwodu. Dobry projekt łączy właściwy element z poprawnym zasilaniem, filtracją, chłodzeniem i oprogramowaniem. Sam wybór wydajniejszego modelu rzadko naprawia błędy popełnione na płytce.
Jeżeli dopiero zaczynasz, najlepszą drogą jest prosty moduł z dobrze opisaną dokumentacją. Najpierw uruchom pojedynczą funkcję, zmierz napięcia i sprawdź reakcję na obciążenie, a dopiero potem rozbudowuj projekt. Taka kolejność oszczędza czas i pozwala szybko odróżnić problem sprzętowy od błędu w programie.
Najważniejsza zasada pracy z mikroukładami
Największą zaletą układów scalonych jest integracja, ale właśnie ona zwiększa wrażliwość całego rozwiązania na błędy zasilania, temperaturę i zakłócenia. Dobrze dobrany element nie wymaga skomplikowanej obsługi, jeśli od początku zapewni mu się właściwe napięcie, odsprzęganie i warunki termiczne.
Przed zakupem sprawdź kartę katalogową, pinout, obudowę oraz dostępność zamienników. Tych kilka minut analizy zwykle robi większą różnicę niż późniejsze wielokrotne lutowanie i zgadywanie, dlaczego urządzenie nie startuje.
