Gdy trzeba wzmocnić słaby sygnał albo sterować obciążeniem większym, niż może obsłużyć mikrokontroler, zwykle sięga się po tranzystor bipolarny. Ten niewielki element pozwala pracować zarówno jako wzmacniacz, jak i szybki elektroniczny przełącznik. Pokażę, jak działa, czym różnią się odmiany NPN i PNP, jak dobrać rezystory oraz których błędów lepiej nie popełniać.
Najważniejsze informacje o działaniu i zastosowaniu tranzystorów bipolarnych
- BJT ma trzy wyprowadzenia: bazę, kolektor i emiter.
- Mały prąd bazy steruje znacznie większym prądem kolektora, ale współczynnik β nie jest stały.
- Odmiana NPN zwykle łatwiej sprawdza się jako przełącznik po stronie masy, a PNP po stronie dodatniego zasilania.
- W układzie przełączającym najczęściej przyjmuje się wymuszone wzmocnienie prądowe około 10.
- Do poprawnego doboru potrzebne są między innymi Ic, Vce, moc strat i temperatura.
Co to jest i z czego składa się taki element
Tranzystor bipolarny, znany też jako BJT, jest aktywnym elementem półprzewodnikowym zbudowanym z trzech naprzemiennych warstw typu N i P. W praktyce oznacza to dwa złącza p-n połączone tak, aby niewielka zmiana prądu bazy wpływała na prąd płynący między kolektorem a emiterem.
Trzy wyprowadzenia mają konkretne zadania. Baza steruje pracą elementu, kolektor odbiera główną część prądu, a emiter dostarcza nośniki ładunku. Prąd emitera jest sumą prądu kolektora i prądu bazy, co zapisuje się jako Ie = Ic + Ib.
NPN i PNP w praktyce
Najczęściej spotykam tranzystory NPN, ponieważ łatwo sterować nimi sygnałem dodatnim względem masy. W typowym układzie emiter łączy się z masą, kolektor z obciążeniem, a bazę zasila przez rezystor sterujący.
W tranzystorze PNP kierunki prądów są odwrócone. Emiter zwykle trafia do dodatniej szyny zasilania, a element włącza obciążenie od strony plusa. Na symbolu pomaga strzałka na emiterze: dla NPN wskazuje na zewnątrz, a dla PNP do środka.
| Typ | Typowe połączenie | Stan włączenia | Praktyczne zastosowanie |
|---|---|---|---|
| NPN | Emiter do masy | Baza ma potencjał wyższy od emitera | Przełączanie obciążenia po stronie masy |
| PNP | Emiter do plusa zasilania | Baza ma potencjał niższy od emitera | Przełączanie obciążenia po stronie plusa |

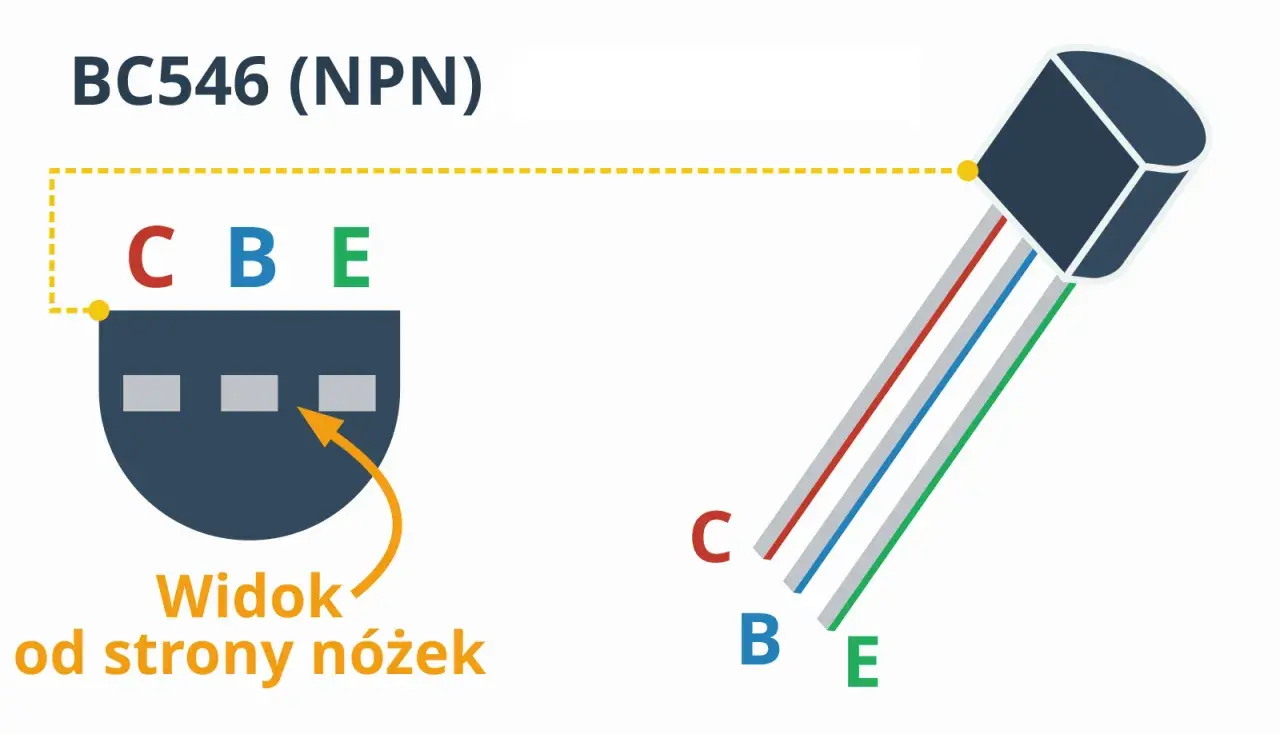

Sam symbol nie wystarczy do bezpiecznego montażu. Układ wyprowadzeń zależy od konkretnej obudowy i producenta, dlatego przed podłączeniem zawsze sprawdzam kartę katalogową. Dwa elementy w obudowie TO-92 mogą mieć zupełnie inny układ pinów.
Jak działa tranzystor bipolarny w różnych trybach
W uproszczeniu złącze baza-emiter zachowuje się podobnie do diody. Dla krzemowego elementu zaczyna przewodzić przy napięciu około 0,6-0,7 V, choć rzeczywista wartość zależy od prądu i temperatury. Samo przyłożenie tego napięcia nie gwarantuje jeszcze poprawnej pracy, ponieważ prąd bazy musi zostać ograniczony rezystorem.
W zakresie aktywnym prąd kolektora można przybliżyć równaniem Ic ≈ β × Ib. Współczynnik β, nazywany też hFE, bywa jednak bardzo różny. Dla tego samego modelu może wynosić kilkadziesiąt albo kilkaset, dlatego projektowanie układu wyłącznie na podstawie jednej wartości z tabeli często kończy się niestabilnością.
Trzy najważniejsze obszary pracy
| Obszar pracy | Stan złączy | Znaczenie |
|---|---|---|
| Odcięcie | Prąd bazy jest praktycznie zerowy | Tranzystor zachowuje się jak wyłącznik |
| Aktywny | Złącze baza-emiter przewodzi, baza-kolektor jest spolaryzowane zaporowo | Element wzmacnia sygnał |
| Nasycenie | Oba złącza przewodzą | Tranzystor działa jak włączony przełącznik |
W układzie wzmacniacza interesuje mnie obszar aktywny, bo wtedy mała zmiana prądu bazy wywołuje większą zmianę prądu kolektora. Przy sterowaniu przekaźnikiem, diodą LED albo małym silnikiem chcę natomiast szybko przejść między odcięciem i nasyceniem, aby ograniczyć straty mocy.
Podczas nasycenia napięcie kolektor-emiter może spaść do około 0,1-0,3 V, zależnie od prądu i konkretnego modelu. Im większy prąd bazy w stosunku do prądu kolektora, tym łatwiej uzyskać pełne włączenie, ale nie należy przekraczać dopuszczalnego prądu wyjścia układu sterującego.
Wzmacniacz albo przełącznik, czyli dwa różne zadania
Ten sam element może pracować w dwóch zupełnie różnych rolach. Jako wzmacniacz zachowuje proporcje sygnału w określonym zakresie, a jako przełącznik ma możliwie szybko przejść w stan wyłączenia lub niskiego spadku napięcia. Nie dobieram go tak samo do obu zastosowań.
Wzmacnianie sygnału
Najpopularniejsza konfiguracja to wspólny emiter. Daje dobre wzmocnienie napięciowe, ale sygnał wyjściowy jest odwrócony w fazie o 180 stopni. Punkt pracy ustala się tak, aby tranzystor nie wchodził w odcięcie ani nasycenie podczas normalnych zmian sygnału.
Układ wspólnego kolektora, nazywany wtórnikiem emiterowym, ma wzmocnienie napięciowe bliskie jedności, ale oferuje dużą impedancję wejściową i małą wyjściową. Dlatego dobrze sprawdza się jako bufor między stopniami, gdy nie zależy mi na zwiększeniu napięcia, tylko na poprawie warunków obciążenia.
Wspólna baza ma małą impedancję wejściową i jest użyteczna przy wyższych częstotliwościach. Początkującym rzadko potrzebna jest w pierwszym projekcie, ale warto wiedzieć, że wybór konfiguracji wpływa na wzmocnienie, fazę, pasmo i odporność układu na obciążenie.
Przełączanie obciążenia
W roli przełącznika BJT może sterować obciążeniem, którego mikrokontroler nie powinien zasilać bezpośrednio. Dla przykładu wyjście Arduino lub innego sterownika podaje prąd bazy, a prąd kolektora płynie przez przekaźnik, diodę LED albo mały brzęczyk.
Przyjmuję wtedy konserwatywne, wymuszone wzmocnienie prądowe, na przykład βforced = 10, zamiast liczyć na maksymalne hFE z karty katalogowej. Jeśli obciążenie wymaga 100 mA, projektuję prąd bazy na około 10 mA, o ile pozwala na to sterownik.
W przypadku cewki przekaźnika lub silnika nie wolno zapomnieć o diodzie zabezpieczającej. Po wyłączeniu indukcyjność próbuje utrzymać przepływ prądu i może wygenerować wysokie napięcie niszczące tranzystor.
Jak dobrać rezystor bazy i sprawdzić parametry
Najprostszy przykład to sterowanie obciążeniem z napięcia 5 V. Załóżmy, że prąd kolektora wynosi 10 mA, a przyjęte wymuszone wzmocnienie to 10. Potrzebny prąd bazy wynosi wtedy około 1 mA.
Rezystor bazy można oszacować ze wzoru Rb = (Vsterowania - Vbe) / Ib. Dla 5 V, napięcia baza-emiter 0,7 V i prądu bazy 1 mA otrzymujemy około 4,3 kΩ. W praktyce wybrałbym wartość z szeregu, na przykład 4,7 kΩ, a potem sprawdził, czy tranzystor rzeczywiście osiąga nasycenie.
Dla sygnału 3,3 V ten sam rachunek daje około 2,6 kΩ. Można zastosować 2,7 kΩ, ale trzeba sprawdzić maksymalny prąd pinu mikrokontrolera. Nie zakładam automatycznie, że każdy pin może dostarczyć 10 lub 20 mA, bo limity zależą od konkretnego układu i często obowiązują również ograniczenia sumaryczne dla całego portu.
Przeczytaj również: Charakterystyka MOSFET-a - Jak czytać dane katalogowe?
Parametry, które sprawdzam w nocie katalogowej
- Ic lub Ic max, czyli dopuszczalny prąd kolektora.
- Vceo, czyli maksymalne napięcie kolektor-emiter przy określonych warunkach.
- Vce(sat) dla przewidywanego prądu kolektora i bazy.
- Ptot, czyli maksymalną moc strat zależną od obudowy i chłodzenia.
- hFE w zakresie prądu, w którym element ma pracować.
- Częstotliwość graniczną, gdy tranzystor ma wzmacniać szybkie sygnały.
Moc strat w prostym przybliżeniu obliczam jako P ≈ Vce × Ic. Gdy tranzystor ma 5 V między kolektorem i emiterem oraz przewodzi 200 mA, rozprasza około 1 W. Dla małej obudowy bez radiatora może to być już zdecydowanie za dużo, nawet jeśli sam prąd 200 mA wygląda niegroźnie.
Przy pracy wzmacniającej dochodzi jeszcze punkt pracy i temperatura. Wzrost temperatury może zwiększać prąd i moc strat, co prowadzi do dalszego nagrzewania. Dlatego w bardziej wymagających układach stosuje się rezystor emiterowy, sprzężenie zwrotne albo dodatkową kompensację.
BJT czy MOSFET i kiedy wybrać inne rozwiązanie
Tranzystor bipolarny nadal jest bardzo dobrym wyborem do małych wzmacniaczy analogowych, prostych stopni różnicowych i układów, w których liczy się przewidywalna praca przy niewielkich prądach. Jego wadą jest konieczność dostarczania ciągłego prądu bazy, gdy element ma przewodzić.
| Cecha | BJT | MOSFET |
|---|---|---|
| Sterowanie | Prądem bazy | Napięciem bramki |
| Straty w stanie włączenia | Zależne głównie od Vce(sat) | Zależne od Rds(on) |
| Praca analogowa | Bardzo wygodna w wielu wzmacniaczach | Zależna od punktu pracy i modelu |
| Przełączanie dużych prądów | Wymaga prądu bazy | Często korzystniejsze |
| Odporność wejścia | Mniejsza impedancja wejściowa | Bardzo duża impedancja bramki |
Jeżeli steruję obciążeniem kilku amperów z mikrokontrolera, zwykle wybieram MOSFET logic-level, bo nie obciąża wyjścia stałym prądem sterującym. Przy przetwarzaniu małego sygnału, budowie prostego wzmacniacza albo nauce działania elementów półprzewodnikowych BJT bywa jednak bardziej intuicyjny i łatwiejszy do przeanalizowania.
Nie traktuję przy tym MOSFET-a jako automatycznie lepszego zamiennika. Trzeba sprawdzić, czy jego napięcie progowe nie zostało błędnie uznane za napięcie pełnego włączenia. W nocie katalogowej szukam wartości rezystancji Rds(on) przy rzeczywistym napięciu sterującym, na przykład 3,3 V, a nie tylko przy 10 V.
Błędy, które najczęściej psują układ
Pierwszy typowy błąd to podłączenie bazy bez rezystora. Złącze baza-emiter może wtedy pobrać zbyt duży prąd, a uszkodzenie może dotknąć zarówno tranzystora, jak i pinu mikrokontrolera. Rezystor nie jest dodatkiem poprawiającym estetykę schematu, tylko podstawowym ograniczeniem prądu.
Drugi problem to pomylenie kolektora z emiterem. Niektóre tranzystory będą wtedy przewodzić, ale z dużo gorszymi parametrami i większym spadkiem napięcia. Test „działa” nie oznacza, że połączenie jest poprawne, dlatego pinout zawsze sprawdzam w dokumentacji.
Do częstych pomyłek należy też używanie wartości hFE z nagłówka tabeli jako gwarantowanego wzmocnienia. Współczynnik zależy od prądu, temperatury i konkretnego egzemplarza. W przełączniku bezpieczniej zastosować zapas prądu bazy, a we wzmacniaczu oprzeć stabilność na rezystorach i sprzężeniu zwrotnym.
Jeżeli obciążeniem jest cewka, silnik lub inny element indukcyjny, brak diody gaszącej może zniszczyć tranzystor po pierwszym wyłączeniu. Z kolei przy większej mocy trzeba kontrolować temperaturę obudowy, sposób odprowadzania ciepła i bezpieczny obszar pracy, a nie tylko maksymalny prąd z jednej linijki tabeli.
Jak podejść do pierwszego projektu z BJT
Ja zaczynam od dokładnego określenia roli elementu. Najpierw ustalam, czy ma wzmacniać sygnał, czy tylko włączać obciążenie, a dopiero potem wybieram typ NPN lub PNP, napięcia, prąd i sposób polaryzacji.
- Sprawdź napięcie zasilania i maksymalny prąd obciążenia.
- Wybierz element z zapasem napięcia i mocy, nie na granicy parametrów.
- Wyznacz prąd bazy z przyjętego wymuszonego wzmocnienia.
- Dobierz rezystor bazy i sprawdź limit wyjścia sterującego.
- Dodaj diodę przy obciążeniu indukcyjnym.
- Po uruchomieniu zmierz napięcie kolektor-emiter oraz temperaturę.
Najwięcej problemów znika, gdy pomiar wykonuję przed podłączeniem drogiego modułu. Dla przełącznika sprawdzam, czy w stanie włączenia napięcie VCE jest niskie, a w stanie wyłączenia prąd kolektora faktycznie spada niemal do zera. Taka krótka kontrola często szybciej wykrywa błąd pinów lub zbyt duży rezystor bazy niż analiza całego schematu.
Mały element, ale decyzja zależy od warunków pracy
Tranzystor złączowy jest prostym narzędziem, o ile rozdzieli się jego dwie role. Wzmacniacz wymaga właściwego punktu pracy, a przełącznik odpowiedniego prądu bazy, niskiego VCE w stanie włączenia i ochrony przed przepięciami.
Najbezpieczniejsza praktyka to dobierać element na podstawie pełnego zestawu parametrów, a nie jednej wartości hFE lub maksymalnego prądu. Gdy układ ma pracować długo, pod obciążeniem i w podwyższonej temperaturze, zapas parametrów oraz kontrola mocy strat są ważniejsze niż minimalna cena podzespołu.
Po opanowaniu prostego sterowania LED-em warto sprawdzić ten sam tranzystor w konfiguracji wspólnego emitera i wtórnika emiterowego. Dopiero wtedy dobrze widać, że jeden element może pełnić funkcję przełącznika, wzmacniacza albo bufora, a o jego zachowaniu decyduje przede wszystkim sposób polaryzacji całego układu.
