Gdy trzeba wzmocnić sygnał z czujnika, zbudować filtr albo odseparować delikatne źródło od obciążenia, najczęściej sięga się po wzmacniacz operacyjny. Ten niewielki układ scalony potrafi realizować znacznie więcej niż samo zwiększanie napięcia. Wyjaśniam, jak działa, jakie ma ograniczenia, czym różnią się podstawowe konfiguracje i na co zwrócić uwagę przy wyborze elementu do własnego projektu.
Najważniejsze informacje o układach operacyjnych
- Dwa wejścia pozwalają wzmacniać różnicę napięć między wejściem odwracającym i nieodwracającym.
- Ujemne sprzężenie zwrotne ustala rzeczywiste wzmocnienie i stabilizuje pracę całego układu.
- Najpopularniejsze konfiguracje to odwracająca, nieodwracająca i wtórnik napięciowy.
- Przy wyborze liczą się między innymi pasmo, szybkość narastania, offset, szumy i zakres napięcia wejściowego.
- Wysoka impedancja wejściowa i niska impedancja wyjściowa ułatwiają łączenie kolejnych stopni analogowych.
Co naprawdę robi ten układ

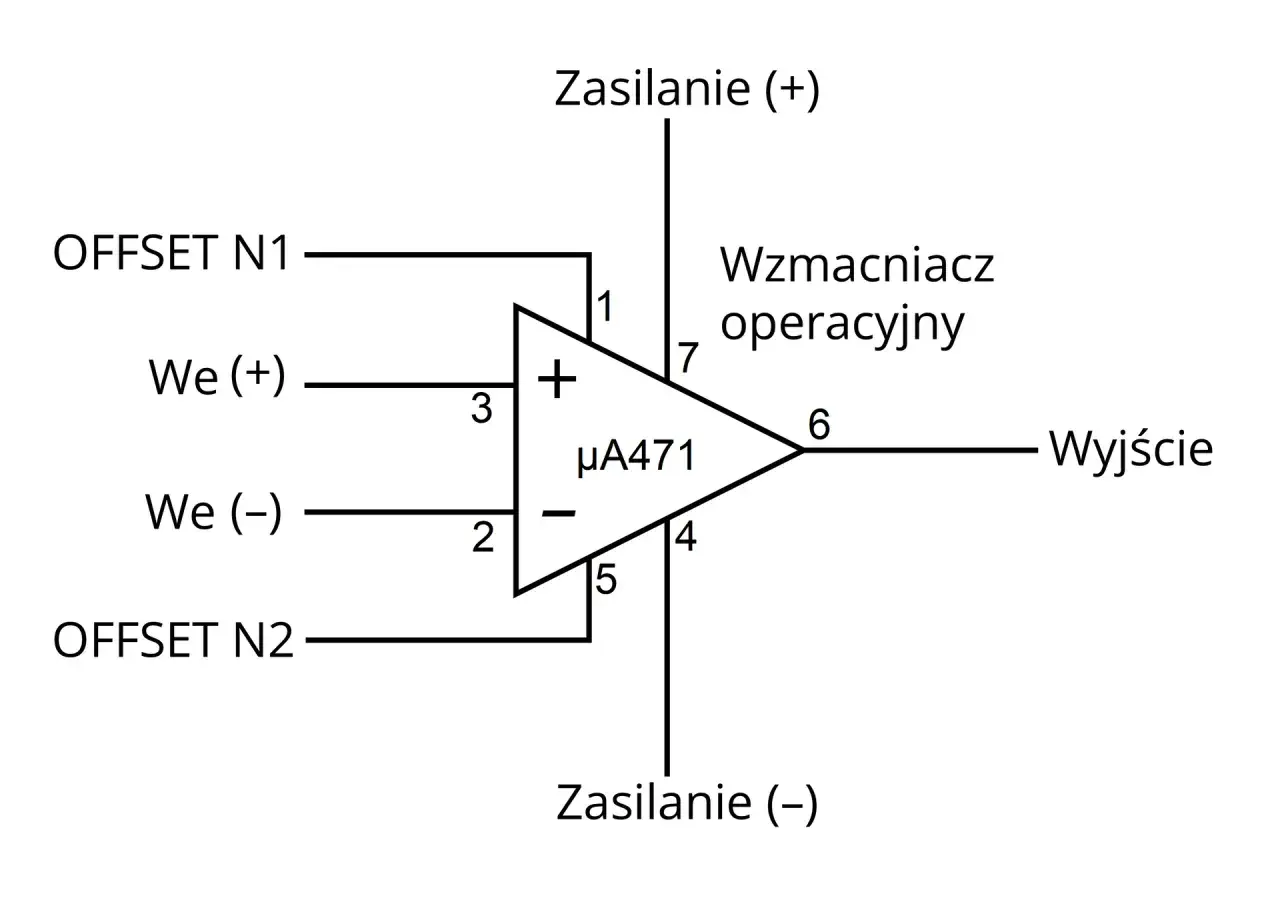

Najprościej można powiedzieć, że układ operacyjny wzmacnia różnicę napięć między dwoma wejściami. Wejście oznaczone symbolem „+” jest nieodwracające, a „-” odwracające. Dla modelu idealnego zależność opisuje równanie Uwy = A₀ × (U+ - U-), gdzie A₀ oznacza bardzo duże wzmocnienie w otwartej pętli.
W praktycznym obwodzie nie wykorzystuje się zwykle tak ogromnego wzmocnienia bez kontroli. Zewnętrzne rezystory, kondensatory lub inne elementy tworzą ujemne sprzężenie zwrotne, które przekazuje część sygnału wyjściowego z powrotem na wejście odwracające. Dzięki temu o działaniu całego układu decydują głównie elementy zewnętrzne, a nie trudne do kontrolowania parametry wewnętrzne scalaka.
Wysoka impedancja wejściowa oznacza, że wejście pobiera bardzo mały prąd ze źródła sygnału. Niska impedancja wyjściowa ułatwia z kolei sterowanie kolejnym stopniem. To właśnie dlatego jeden układ może pracować jako bufor, filtr, przedwzmacniacz, sumator albo element toru pomiarowego.
Jak sprzężenie zwrotne ustala wzmocnienie
W typowej analizie można przyjąć, że napięcia na obu wejściach są niemal równe, a prądy wejściowe bliskie zeru. To wygodny model, ale tylko wtedy, gdy układ pracuje liniowo i ma prawidłowo podłączone sprzężenie zwrotne. Gdy wyjście dojdzie do granicy wyznaczonej przez zasilanie, te uproszczenia przestają wystarczać.
Konfiguracja odwracająca
Sygnał trafia przez rezystor na wejście „-”, a wejście „+” jest ustalone na potencjale odniesienia. Wzmocnienie napięciowe wynosi w przybliżeniu Av = -Rf/Rin. Znak minus informuje, że sygnał wyjściowy ma przeciwną fazę niż wejściowy.
Przykładowo dla Rin = 10 kΩ i Rf = 100 kΩ otrzymamy wzmocnienie około -10. Taki układ jest wygodny, gdy trzeba jednocześnie odwrócić sygnał, ustawić precyzyjne wzmocnienie albo zsumować kilka napięć przez osobne rezystory wejściowe.
Konfiguracja nieodwracająca
W tym wariancie sygnał podaje się na wejście „+”, więc faza zostaje zachowana. Wzmocnienie określa wzór Av = 1 + Rf/Rg. Dla Rf = 90 kΩ i Rg = 10 kΩ układ wzmacnia napięcie dziesięciokrotnie.
To dobry wybór, gdy źródło sygnału jest delikatne, a jego obciążenie powinno być minimalne. W praktyce właśnie ta konfiguracja często pojawia się przy czujnikach i przetwornikach, choć przy bardzo małych sygnałach trzeba dodatkowo sprawdzić szumy oraz napięcie niezrównoważenia.
Przeczytaj również: Diody półprzewodnikowe - Jak działają i jak je dobrać?
Wtórnik napięciowy
Wtórnik ma wzmocnienie równe około 1, ale nie jest bezużytecznym przewodem. Zapewnia separację impedancji, czyli pobiera mały prąd ze źródła i może dostarczyć większy prąd do następnego obwodu. Stosuję go wtedy, gdy sam pomiar lub połączenie kolejnego stopnia zniekształcałoby sygnał.
Parametry, które mają znaczenie w realnym projekcie
Sam fakt, że element ma dwa wejścia i jedno wyjście, niewiele mówi o jego przydatności. Najczęstszy błąd polega na wyborze układu wyłącznie po nazwie, bez sprawdzenia karty katalogowej. Poniższe parametry najlepiej pokazują, czy dany model poradzi sobie w konkretnej aplikacji.
| Parametr | Znaczenie praktyczne |
|---|---|
| Wzmocnienie w otwartej pętli | Pokazuje, jak silnie układ wzmacnia różnicę napięć bez sprzężenia. Zwykle jest bardzo duże, ale nie pozostaje stałe dla każdej częstotliwości. |
| Pasmo i iloczyn wzmocnienia przez pasmo | Określają, jak szybko zmniejsza się dostępne wzmocnienie wraz ze wzrostem częstotliwości. |
| Slew rate | To maksymalna szybkość zmiany napięcia wyjściowego, podawana w V/µs. Zbyt mała wartość zniekształca szybkie lub duże sygnały. |
| Napięcie offsetu | Małe napięcie błędu, które może pojawić się na wyjściu nawet wtedy, gdy oba wejścia mają ten sam potencjał. |
| Prądy wejściowe | Mają znaczenie przy dużych rezystancjach oraz w układach pomiarowych, gdzie nawet niewielki prąd może powodować zauważalny błąd. |
| Zakres napięcia wejściowego | Informuje, przy jakich potencjałach wejścia układ działa poprawnie. Nie zawsze obejmuje on obie szyny zasilania. |
| Zakres napięcia wyjściowego | Pokazuje, jak blisko dodatniej i ujemnej szyny zasilania może dojść wyjście przy określonym obciążeniu. |
W układzie audio zwykle większą wagę mają szumy, pasmo i szybkość narastania. Przy wzmacnianiu sygnału z fotorezystora lub termopary ważniejsze mogą być offset, dryft temperaturowy i prąd wejściowy. Nie istnieje jeden najlepszy model do wszystkiego, ponieważ poprawa jednego parametru często oznacza większy pobór prądu, wyższą cenę albo mniejszą odporność na inne warunki.
Najczęstsze zastosowania w elektronice
Uniwersalność tych elementów wynika z tego, że funkcję obwodu definiuje się głównie za pomocą elementów zewnętrznych. Jeden scalak może więc pojawić się w prostym projekcie hobbystycznym, automatyce przemysłowej i precyzyjnym torze pomiarowym.

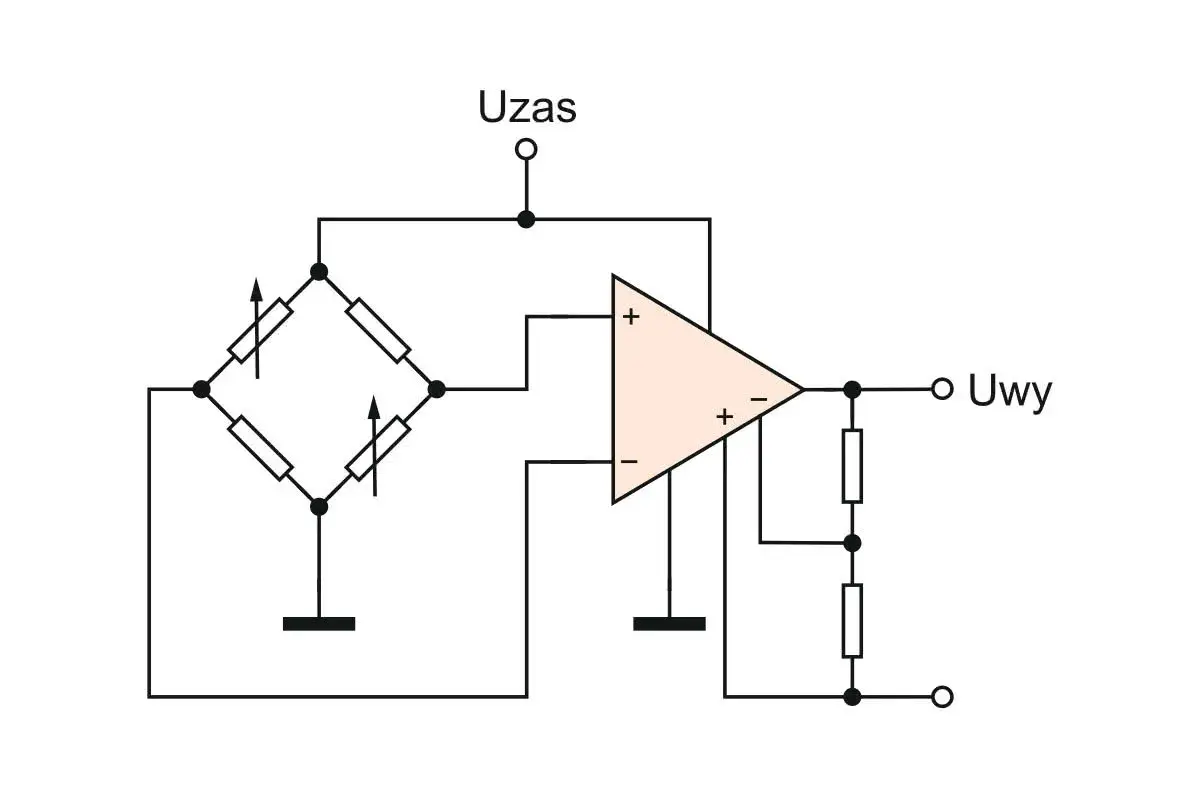

- Wzmacnianie sygnałów z czujników - sygnał z fotodiody, mostka tensometrycznego lub termistora można dopasować do zakresu wejściowego przetwornika ADC.
- Filtry aktywne - połączenie rezystorów, kondensatorów i układu operacyjnego pozwala filtrować określone częstotliwości bez stosowania dużych cewek.
- Sumatory i układy różnicowe - można dodawać kilka napięć albo wzmacniać różnicę między nimi, co jest przydatne w pomiarach i sterowaniu.
- Prostowniki precyzyjne - odpowiednia konfiguracja kompensuje spadek napięcia na diodzie, dzięki czemu można mierzyć także małe sygnały.
- Generatory i integratory - z kondensatorem w pętli sprzężenia da się realizować całkowanie, a z odpowiednim układem RC także formowanie przebiegów.
- Bufory dla przetworników - wtórnik separuje źródło sygnału od wejścia, które mogłoby je nadmiernie obciążyć.
Trzeba jednak odróżnić wzmacnianie napięcia od dostarczania dużej mocy. Typowy układ operacyjny nie zastąpi stopnia mocy do sterowania głośnikiem, silnikiem czy przekaźnikiem. Jeżeli obciążenie pobiera większy prąd, potrzebny jest tranzystor, driver albo osobny wzmacniacz mocy.
Jak dobrać odpowiedni model
Dobór zaczynam od zasilania, bo ono szybko eliminuje część kandydatów. Jeżeli układ ma pracować z pojedynczym napięciem 5 V lub 3,3 V, sprawdzam, czy wejścia obejmują wymagany zakres oraz czy wyjście może zejść dostatecznie blisko masy. Hasło rail-to-rail oznacza konstrukcję zaprojektowaną do pracy blisko szyn zasilania, ale nawet wtedy parametry zależą od obciążenia.
Drugi krok to określenie częstotliwości i amplitudy sygnału. Dla wolnego pomiaru temperatury nie potrzeba szybkiego układu, natomiast przy audio, modulacji lub impulsach znaczenie mają pasmo oraz slew rate. Zbyt wolny element może dawać na oscyloskopie zaokrąglone zbocza i zniekształcenia, mimo że obliczone wzmocnienie stałoprądowe wygląda poprawnie.
Do precyzyjnych pomiarów sprawdzam offset, dryft temperaturowy i szumy. Do urządzeń zasilanych bateryjnie dochodzi prąd spoczynkowy. Popularne, tanie układy ogólnego przeznaczenia są świetne do nauki i prostych obwodów, ale nie zawsze sprawdzą się w torze pomiarowym o dużej dokładności.
Przydatny jest też wybór liczby kanałów w obudowie. Pojedynczy, podwójny lub poczwórny układ może uprościć płytkę, ale trzeba sprawdzić rozmieszczenie wyprowadzeń, stabilność przy danym wzmocnieniu i możliwość niezależnego wyłączenia nieużywanych kanałów. Nieużywane wejścia nie powinny pozostawać przypadkowo „w powietrzu”.
Błędy, przez które dobry układ nie działa
Najbardziej typowy problem to brak kondensatorów odsprzęgających przy pinach zasilania. Mały kondensator ceramiczny, często 100 nF, umieszczony blisko układu pomaga ograniczyć zakłócenia o wysokiej częstotliwości. W bardziej wymagających projektach dodaje się także kondensator o większej pojemności, dobrany do sposobu prowadzenia zasilania.
Drugi błąd to oczekiwanie, że wyjście zawsze osiągnie dokładnie napięcie zasilania. W wielu modelach pozostaje zapas wynoszący od kilkudziesięciu miliwoltów do ponad wolta, zależnie od prądu obciążenia. Gdy sygnał przekroczy dostępny zakres, pojawia się nasycenie, a wyjście przestaje wiernie odwzorowywać obliczone wzmocnienie.
Trzeba też uważać na nadmiernie duże rezystancje. Rezystory rzędu setek kiloomów lub megaomów zwiększają wpływ prądów wejściowych, szumów i pojemności pasożytniczych. Czasem lepiej zmniejszyć wszystkie rezystancje dziesięciokrotnie i sprawdzić, czy źródło sygnału oraz wyjście poradzą sobie z większym prądem.
Nie każdy układ nadaje się również do pracy jako komparator. Wzmacniacz operacyjny może wprawdzie porównywać dwa napięcia, ale po nasyceniu często wolno wraca do obszaru liniowego. Do szybkiego przełączania lepszy będzie dedykowany komparator z odpowiednią histerezą.
Jak podejść do pierwszego projektu
Na początek wybrałbym prostą konfigurację nieodwracającą z umiarkowanym wzmocnieniem, na przykład 2 lub 5. Pozwala ona łatwo porównać napięcie wejściowe i wyjściowe, a jednocześnie pokazuje, jak sprzężenie zwrotne wpływa na pracę całego układu.
Przed podłączeniem zasilania sprawdzam trzy rzeczy: poprawność pinów, zakres napięć wejściowych i położenie rezystorów w pętli sprzężenia. Potem zaczynam od małej amplitudy sygnału i obserwuję wyjście multimetrem lub oscyloskopem. Taka kolejność szybko ujawnia pomyłki bez ryzyka przeciążenia układu.
Własne obliczenia zawsze zestawiam z kartą katalogową. Model idealny jest świetnym narzędziem do zrozumienia zasady działania, ale realny element ma ograniczone pasmo, prąd wyjściowy i zakres napięć. To właśnie te trzy ograniczenia najczęściej tłumaczą, dlaczego praktyczny układ zachowuje się inaczej niż schemat z podręcznika.
Od prostego bufora do świadomego wyboru elementu
Układ operacyjny najlepiej traktować jako elastyczny blok analogowy, a nie magiczny wzmacniacz do każdego zadania. Jego największą siłą jest połączenie dużego wzmocnienia wewnętrznego, wysokiej impedancji wejściowej i małej impedancji wyjściowej z możliwością dokładnego sterowania przez sprzężenie zwrotne.
Jeżeli przed wyborem sprawdzę zasilanie, pasmo, obciążenie, zakres wejściowy oraz błędy stałoprądowe, większość typowych problemów znika jeszcze na etapie projektu. W elektronice kilka minut spędzonych nad kartą katalogową zwykle daje więcej niż późniejsze poprawianie układu metodą prób i przypadkowych wymian elementów.
